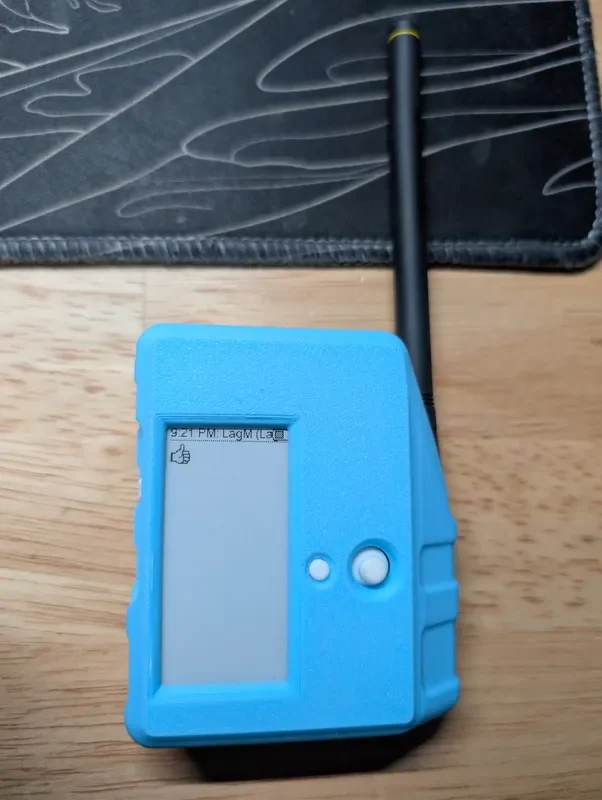

Это чехол для Wio Tracker L1 от Seeed Studio, в который можно установить LiPo-батарею емкостью 3000 мАч и размерами 67,5 x 36 x 10,2 мм. Получается хорошее автономное устройство Meshtastic с новой прошивкой и виртуальной клавиатурой.
Обзор модели
Передняя часть корпуса (2 версии)
Передняя часть корпуса: Вариант для использования с гайками M3
Передняя часть корпуса — версия с термофиксируемой вставкой: (непроверенная) Вариант имеет отверстия 4 x 7 мм для использования с термовставками M3
Задняя крышка (2 версии)
Задняя крышка: Вариант без направляющих батареи (макс. размеры батареи: 67,5 x 52 x 10,2 мм)
Задняя крышка: вариант с направляющими для аккумулятора (макс. размеры аккумулятора: 67,5 x 36 x 10,2 мм)
крышка печатной платы
Кнопки
передняя кнопка
кнопка сброса
выключатель питания
Джойстик (3 версии с разным зазором):
джойсти��: обычный вариант
джойстик свободен: свободный вариант
джойстик тугой: тугой вариант
Используемые детали
Макетная плата Seeed Wio Tracker L1 (с дисплеем E-Ink)
Купил: https://amzn.eu/d/7uGh0BY
Аккумулятор MakerFocus 3000 мАч
Купил: https://amzn.eu/d/7KOxQxh
Антенна 17 см, 868 МГц (ЕС)
Или любую другую антенну диаметром менее 10 мм.
Я купил: https://amzn.eu/d/dA0BJzN
3 гайки M3 или 3 термовставки M3 (в зависимости от того, какой корпус шрифта вы выберете)
3 винта с головкой под торцевой ключ M3x10
4 винта с головкой под торцевой ключ M2x8
Пенопласт или двусторонний скотч
Печать
Все детали, кроме передней части корпуса с электронными чернилами, можно печатать без подставок.
Я использовал высоту слоя 0,20 мм и включил Fuzzy Skin в Prusa Slicer.
Толщина нечеткой кожи: 0,2 мм
Расстояние до точки нечеткой кожи: 0,2 мм
В качестве альтернативы используйте меньшую высоту слоя (например, 0,15 мм) для гладкой поверхности, если не печатаете с нечеткой кожей.
Я печатал на текстурированном стальном листе.
Я использовал ПЭТГ.
Сборка
Вытащите жертвенный опорный слой из всех отверстий для винтов небольшой отверткой или чем-то еще.
Вставьте гайки M3 в пазы в трех углах или вставьте вставки головки M3 на место.
Можно использовать небольшое количество клея или скотча, чтобы гайки не выпадали.
Установите GPS-антенну в гнездо с помощью пенопластовой прокладки или двусторонней ленты.
Установите кабель SMA на UFL1 в соответствующее отверстие.
Установите антенну на разъем SMA.
Наденьте крышку джойстика на джойстик Wio Tracker L1.
Возможно, придется рассверлить отверстие в крышке джойстика, чтобы обеспечить наилучшее прилегание.
Над��ньте крышку выключателя питания на выключатель питания Wio Tracker L1.
Поместите кнопку сброса и переднюю кнопку в передний корпус.
Держите переднюю часть корпуса под углом, чтобы кнопки не выпали, и вставьте Wio Tracker L1 внутрь.
Подключите антенные кабели к соответствующим портам на Wio Tracker L1.
Завинтите крышку печатной платы и убедитесь, что под ней не зажаты антенные кабели.
Проверьте джойстик, чтобы убедиться, что он работает правильно и не застревает.
Разберите и отшлифуйте места контакта между крышкой джойстика и передним корпусом, если она застряла или плохо щелкает
Подключите аккумулятор и закрепите его на крышке печатной платы двусторонним скотчем.
Прежде чем делать это, убедитесь, что антенна установлена, чтобы не повредить радиостанцию.
Винт в задней части корпуса
Прошить последней прошивкой
https://flasher.meshtastic.org
