SuPi-8
Raspberry Pi Zero 2W, помещенный в картридж Super 8, возвращает к жизни любую камеру Super 8 со съемным пленочным затвором. Он оснащен точкой доступа Wi-Fi, веб-интерфейсом для предварительного просмотра в реальном времени и записью по яркости.
Пленка Super 8 стоит дорого, а ее проявление в наши дни еще дороже. СуПи-8 позволяет продолжать съемку на уже имеющуюся камеру, не покупая и не обрабатывая ни одного рулона. Это не адаптер объектива или хак, прикрученный снаружи; он заменяет сам картридж с пленкой, при этом датчик располагается именно там, где раньше проходила пленка. Оригинальная оптика камеры, затвор и механизм продвижения кадра выполняют всю работу точно так же, как и всегда, поэтому изображение сохраняет аутентичный вид Super 8.

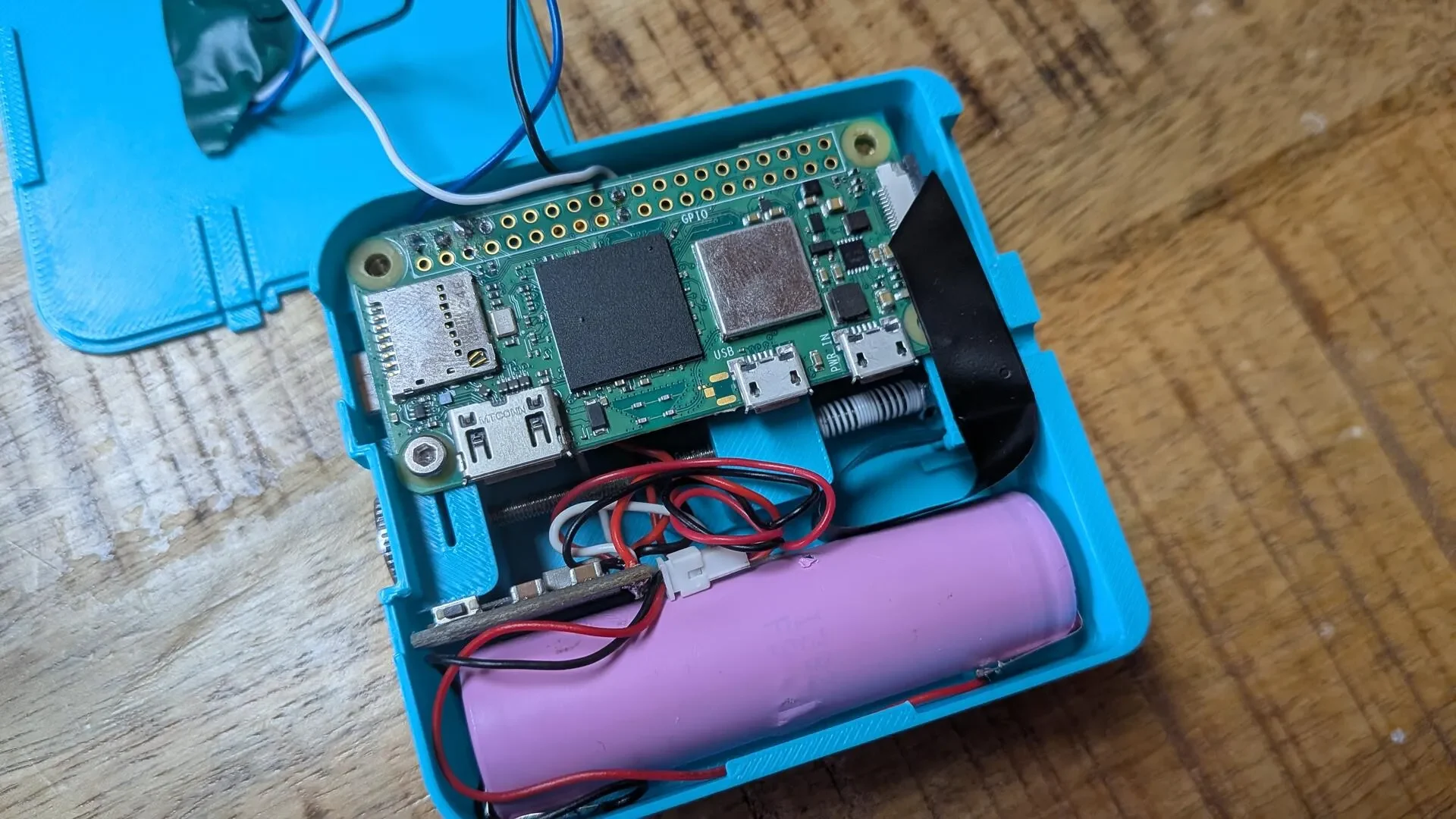

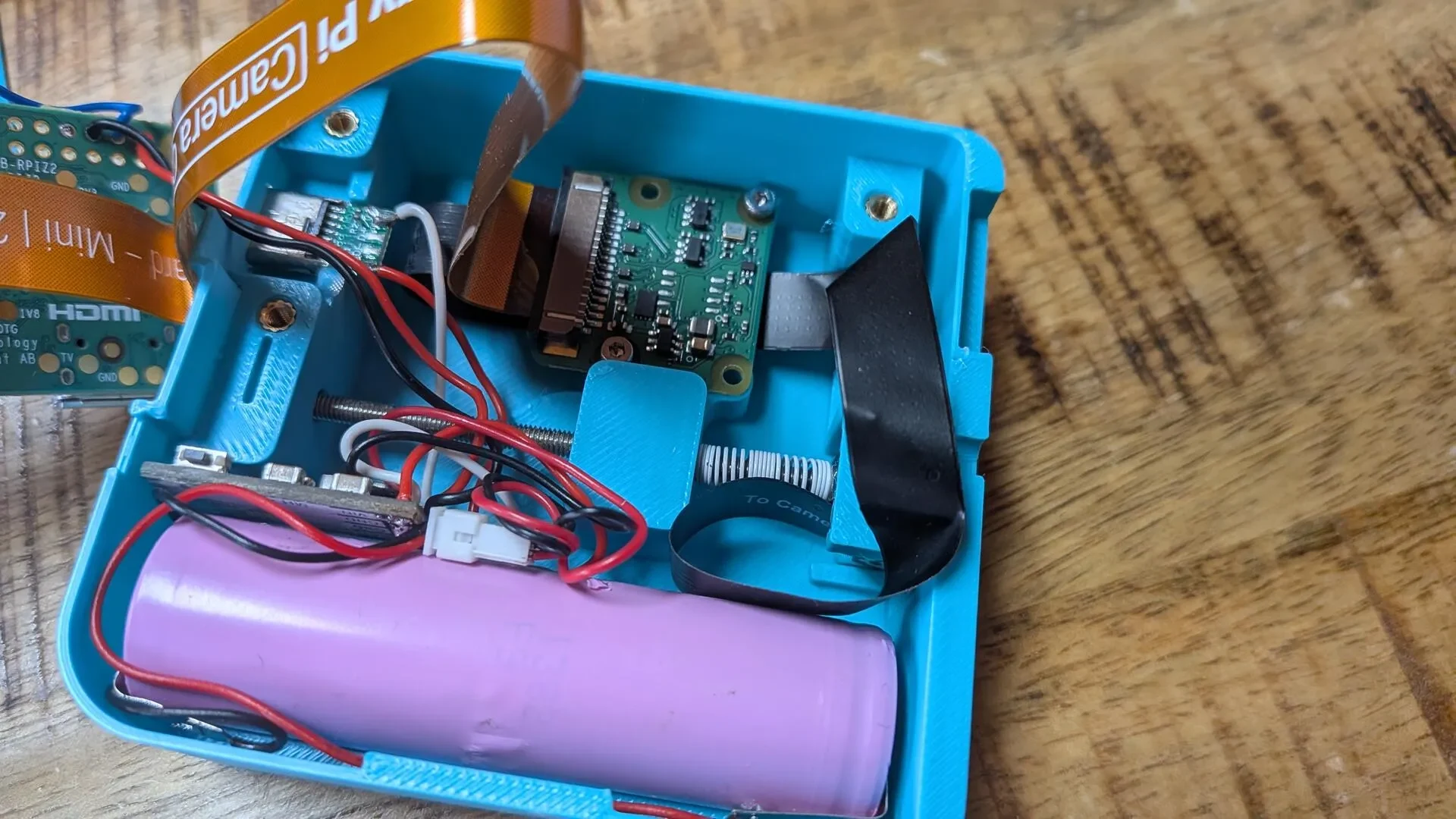

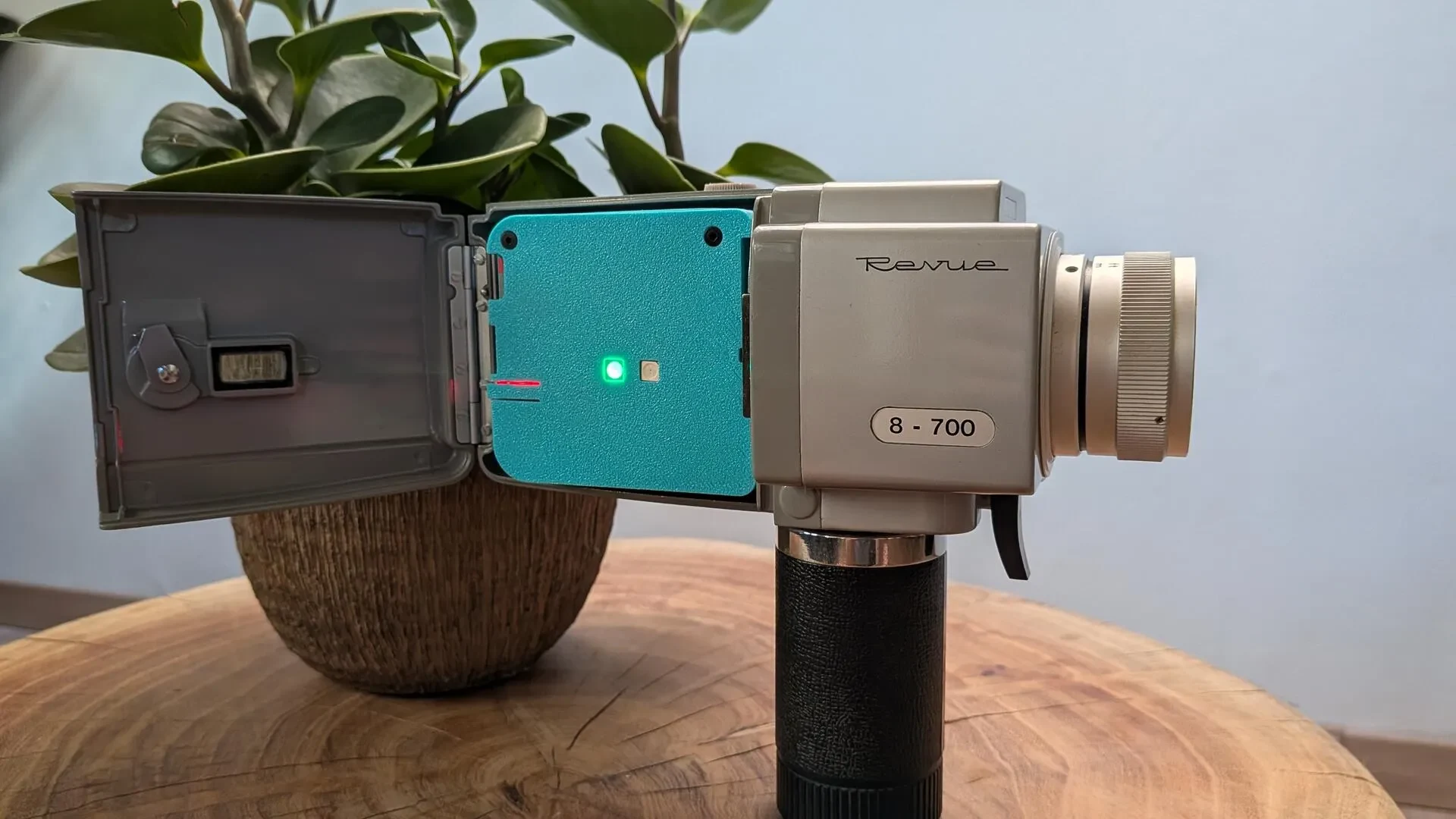

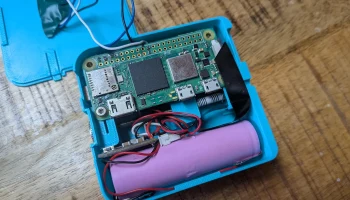

Он работает практически с любой камерой, которая позволяет откручивать пленочный затвор, а это почти каждая камера Super 8, за заметным исключением моделей Nizo. Удаление затвора полностью обратимо: ничего не изменяется и не повреждается, поэтому камера всегда может вернуться к съемке настоящей пленки. Raspberry Pi Zero 2W, датчик, аккумулятор и вся электроника находятся внутри компактного корпуса картриджа, напечатанного на 3D-принтере, который заменяет катушку с пленкой.
Аппаратное обеспечение
Электроника
Малина Пи Ноль 2 Вт
Модуль камеры 3 (объектив снят)
Arducam B0439 Удлинительный кабель для датчика 200 мм
2 светодиодных модуля WS2812b
Литий-ионный аккумулятор 18650 с U-образными выводами под пайку
Разъем JST + розетка
МХ-CD42
Разъем USB-C
SD-карта ≥ 16 ГБ

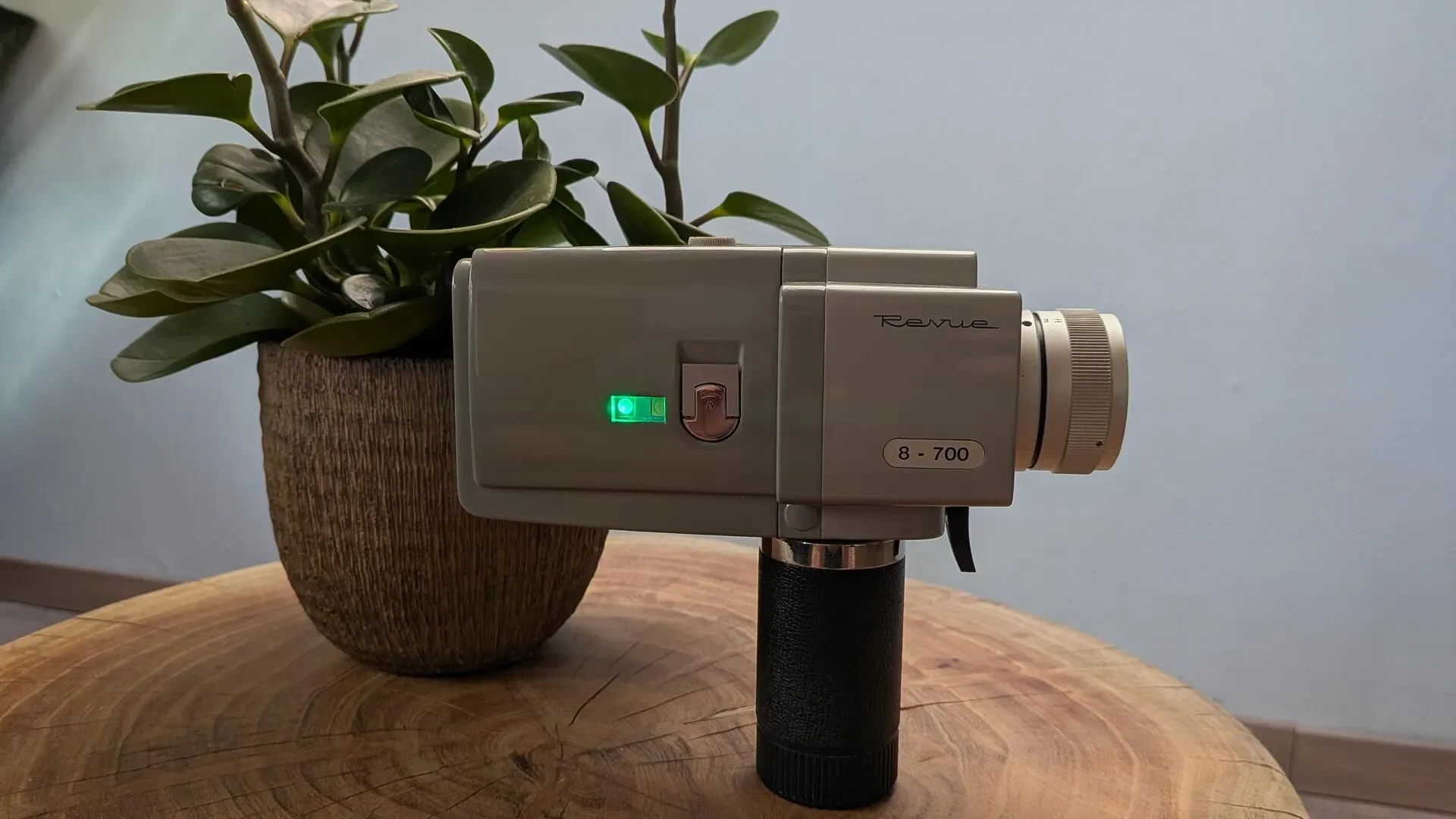

Камера Super 8 со снятым пленочным затвором
Механика/крепежи

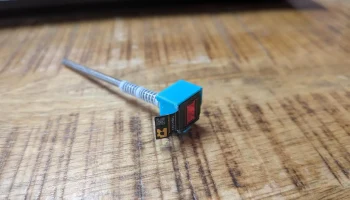

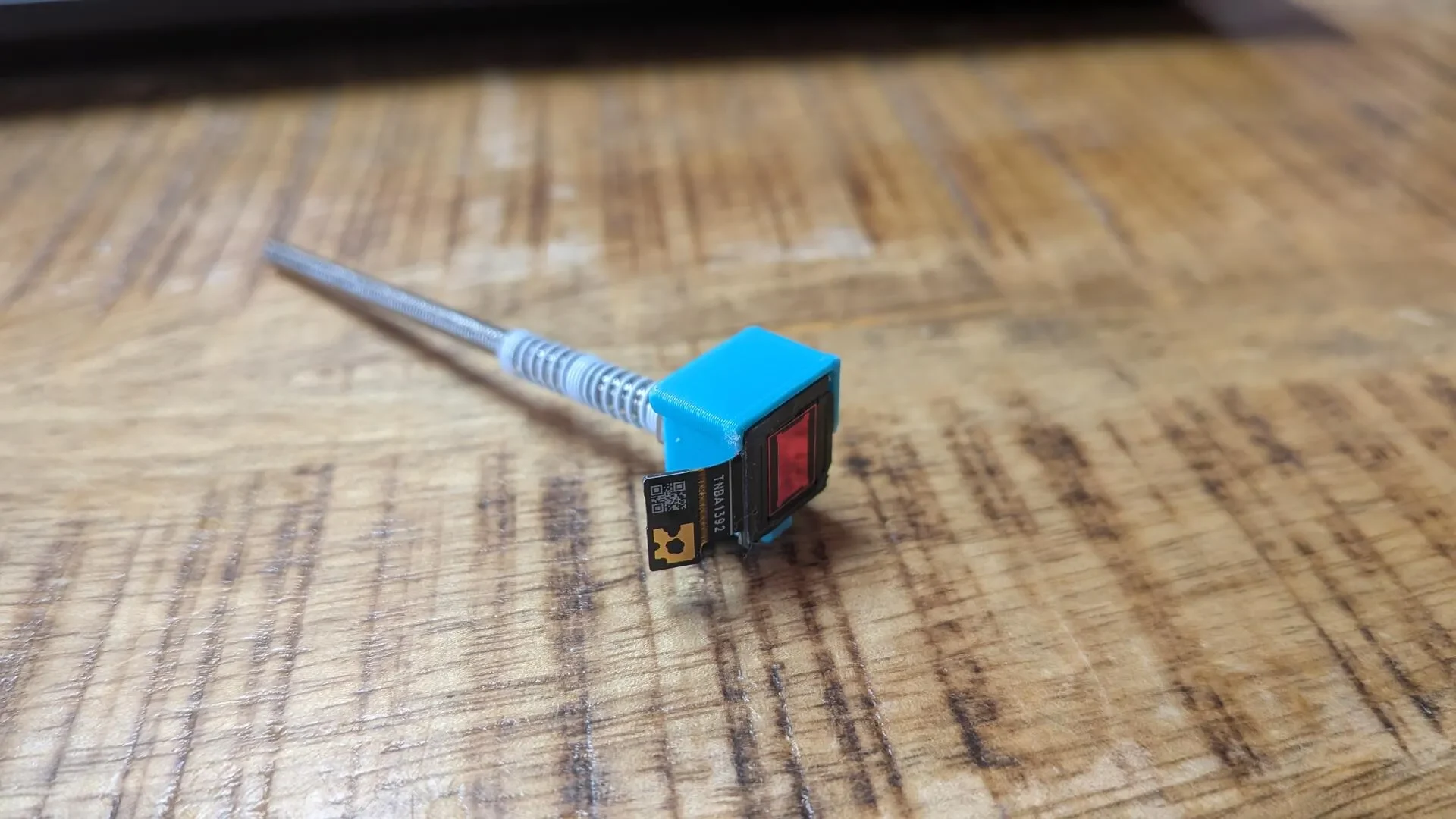

1 пружина сжатия, внутренний диаметр 4 мм, длина 20 мм (хорошо работает пружина шариковой ручки)
1× стержень с резьбой М3, 70 мм
1× гайка М3
2 шайбы M3 (DIN 125)
1× рифленая гайка M3, высокая форма (DIN 466)
3 резьбовых вставки M2,5×4
1 резьбовая вставка M3×4
4 резьбовых вставки M2×3
4 винта M2×6 (DIN 912)
1 винт M2,5×6 (DIN 912)
2 винта M2,5×12 (DIN 7991)
Инструменты/расходные материалы
Паяльник + немного проволоки
Тонкая эмалированная медная проволока (магнитная проволока)
Острое тонкое лезвие (скальпель или лезвие бритвы)
Изоляционная лента
3D-принтер и немного нити.
Клей
Всю информацию и сборку, а также код вы найдете на GitHub.
https://github.com/Schwendilator/SuPi-8
