Продувочный желоб для Ender 3 v3 SE/KE

Если вы создали PicoMMU для своего Ender 3 v3 SE/KE, то вы заметили, что трудно сохранить достаточно малую площадь вытирающей башни. Также устали вручную устанавливать объемы промывки в Orca Slicer, хотя на самом деле для очистки того, что осталось в хот-энде, необходима фиксированная сумма? Тогда этот мод для вас!

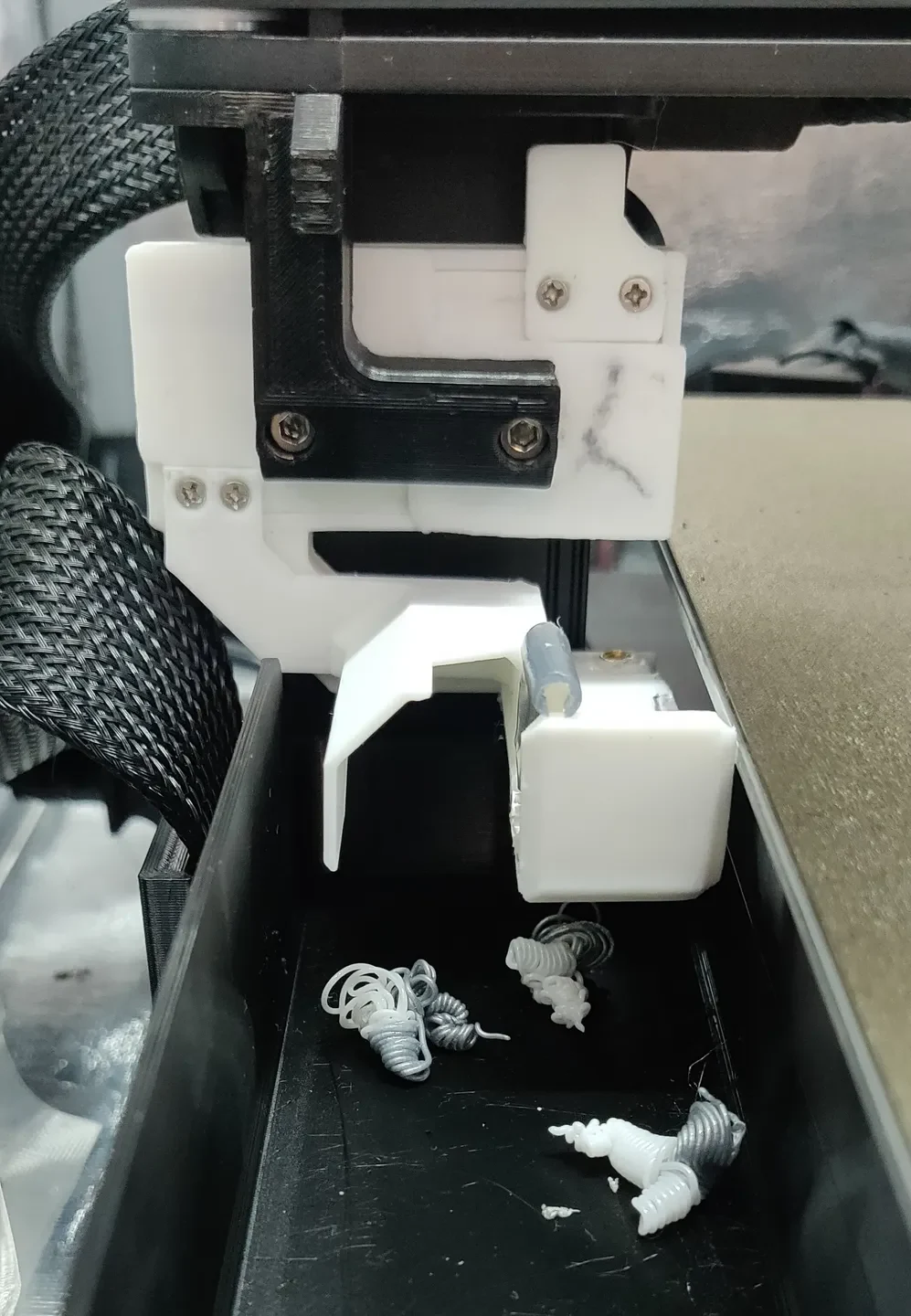

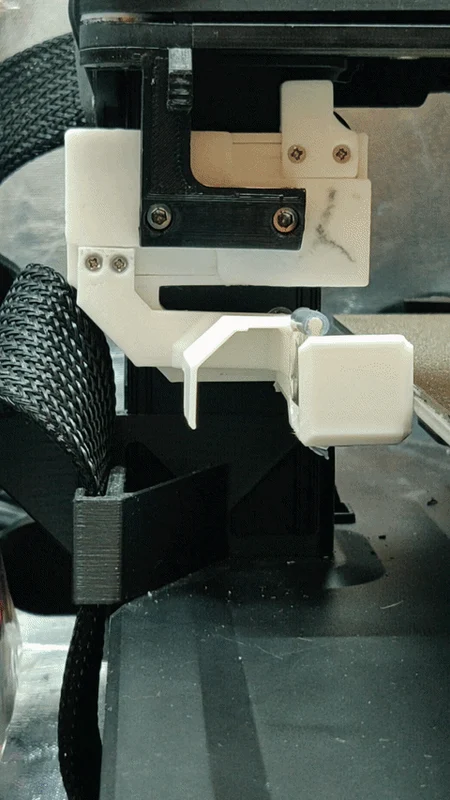

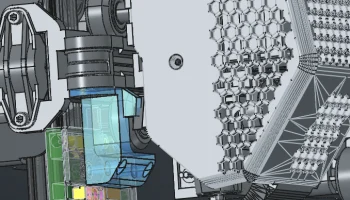

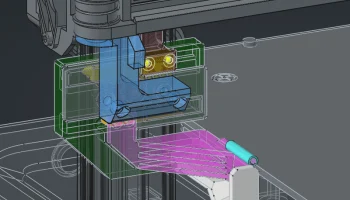

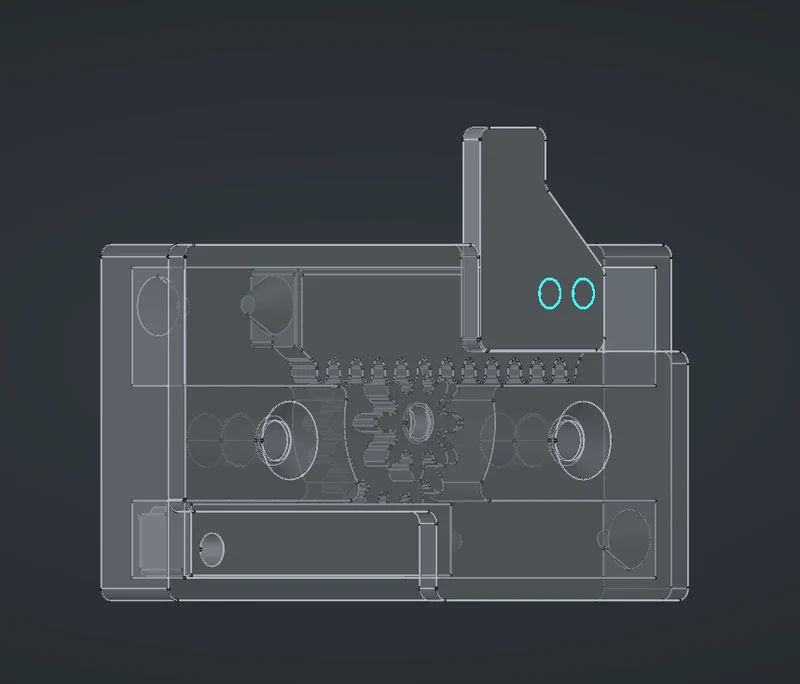

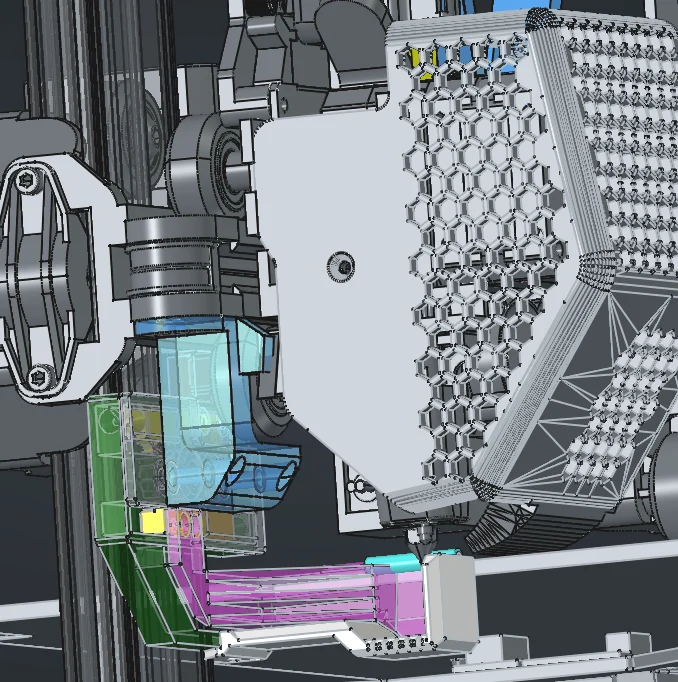

Он заменяет концевой упор X и обеспечивает по-настоящему механическое вытирание/катапультирование. Он должен быть совместим с SE с любым кожухом. Что касается KE, возможно, потребуется некоторая настройка рычага стеклоочистителя. Вероятно, опустив его на несколько мм, чтобы он соответствовал более длинному хот-энду.

Список материалов:

5x вставок M2, напр. Л3мм Д3мм

2x пластины M3, например. Л4мм Д5мм

5 винтов с потайной головкой M2x6 мм

2 винта M3x12 мм (любые)

Лучше всего подойдет пружина 0,5x6x30 мм, но вы можете использовать небольшие вариации.

небольшой участок трубки из ПТФЭ

Алюминиевая лента для покрытия горячих точек.

Я рекомендую печатать фрагменты в той ориентации, в которой они указаны в файле STL, а также разделять их на объекты и печатать по объектам. Никакой поддержки, за исключением рычага концевого упора, не требуется.

Рекомендуется использовать PETG для устойчивости к сдвигу и нагреву.

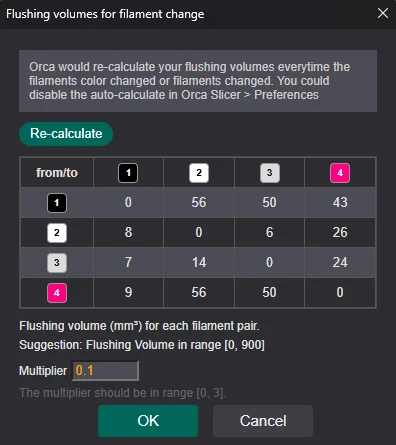

В OrcaSlicer автоматически установите объемы промывки, установите множитель промывки на 0,1 и поместите это для G-кода замены нити:

_SP_SET_PURGE ОЧИСТКА=50,0

В конфигурации Klipper вашего PicoMMU установите макрос резака нити на исходную ось X после резки. Я также отключил восстановление положения головки инструмента и вместо этого использовал режим парковки PicoMMU.

[gcode_macro _SP_TIP_FORM] ## Пользовательский макрос формирования наконечника, вызываемый во время процедуры формирования кончика — здесь находятся макросы обрезки нити
.......
G28 X # <<<<<<<<========== Исходная ось X, после обрезки нити
{%, если sp.use_park == 0 и sp.sidestep_amount > 0 и биение == 0 %}
G0 {начальная_позиция} F{60 * скорость_подхода}
{% конечный %}
.......

# Парк
переменная_use_park: 1 # 0 отключена — паркуйтесь во время замены нити накаливания или оставайтесь рядом с продувочной башней
переменная_park_purge:1 # 0/1 — вкл/выкл — очистка необходимого количества нити для смены цвета, рассчитанного слайсером и отправленного через _SP_SET_PURGE PURGE=[first_flush_volume]
переменная_purge_unload: 0# мм — расстояние — расстояние продувки нити перед разгрузкой хотэнда — помогает при формировании кончика — только когда включена функция park_purge
переменная_park_x: -6 # мм абсолютная — парковка x
переменная_park_y: «Y» # мм абсолютная — парковка y
переменная_park_dz: 10 # мм дельта-парк z скачок
переменная_park_z_speed: скорость 20 # мм/с при парковке.
переменная_park_speed: скорость 200 # мм/с при парковке.
переменная_park_accel: 8000 # мм2/с ускорение при парковке
