Ender 3 v3 SE с одним вентилятором 5015, разделенный кана...

Заметил, что оригинальный от felipejfc действительно имел хороший поток воздуха, но казалось, что выхлоп можно было бы приблизить к печатной платформе и соплу.

Итак, для моего первого проекта Fusion 360 я придумал следующее:

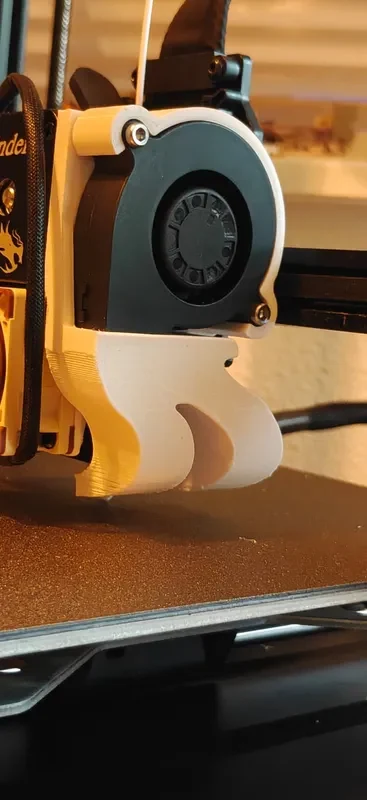

Двойные каналы для улучшения угла воздушного потока на сопле

Менее агрессивный угол, меньше обдув детали, больше обдув свежей горячей экструзии

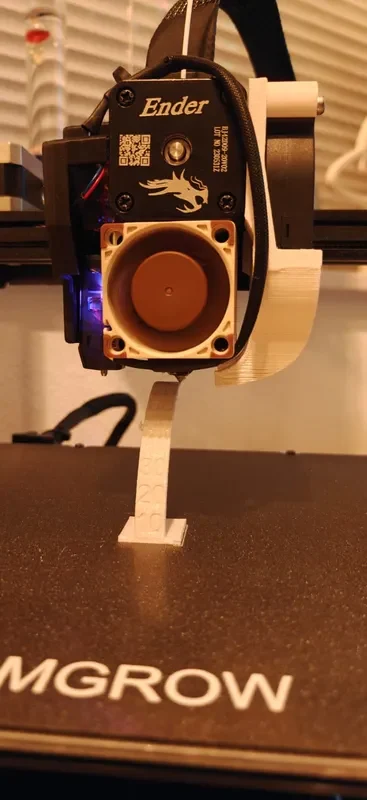

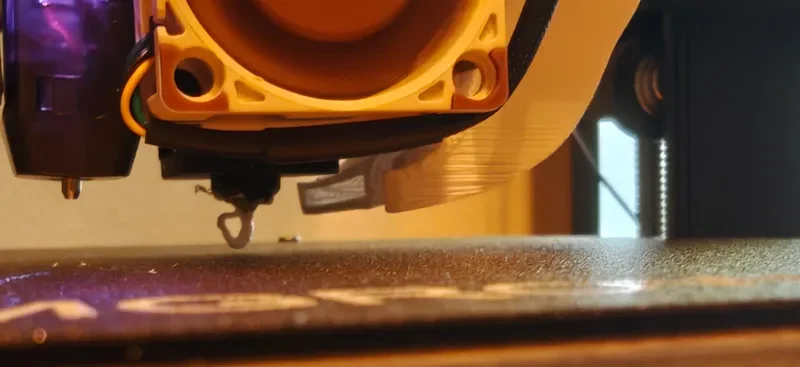

Ниже рабочей пластины, теперь довольно жестки�� допуски всего в нескольких миллиметрах от станины.

Ближе к горячему концу

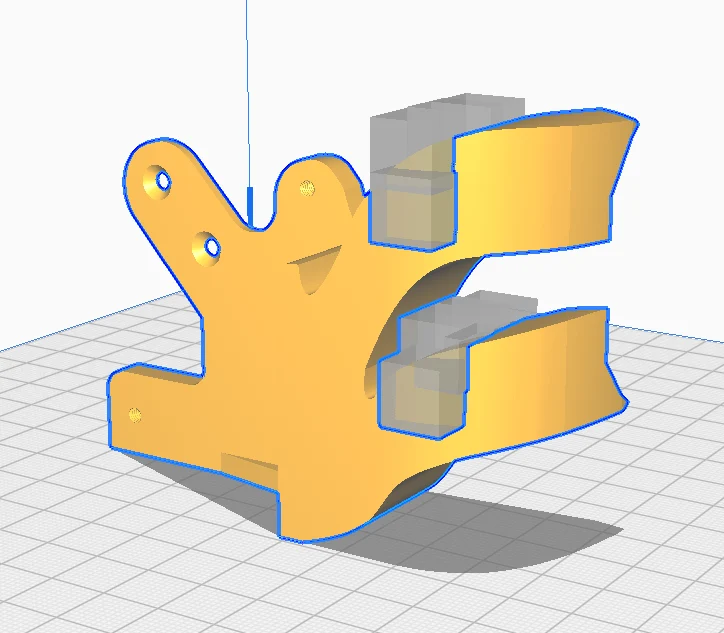

Включена ли поддержка деревьев с добавлением некоторых блокирующих кубов с помощью cura, чтобы их выход не раздражал. Вероятно, вам все равно понадобится небольшой пинцет, чтобы получить опору из воздуховодов. (опора дерева).

Мне не требовалось дополнительное прилегание к кровати, небольшие поля могли б�� помочь, если у вас возникнут трудности. Для установки вентилятора 5015 вам все равно понадобятся 2 M3X20.

Минимум PETG, так как возле кровати может стать жарко.

Высота слоя 0,2 мм

3 стены (4 не проверял)

3 крыша (4 не проверялось)

Заполнение между 25-40 должно быть хорошим (найденный гироид работает нормально)

Поддержка дерева включена

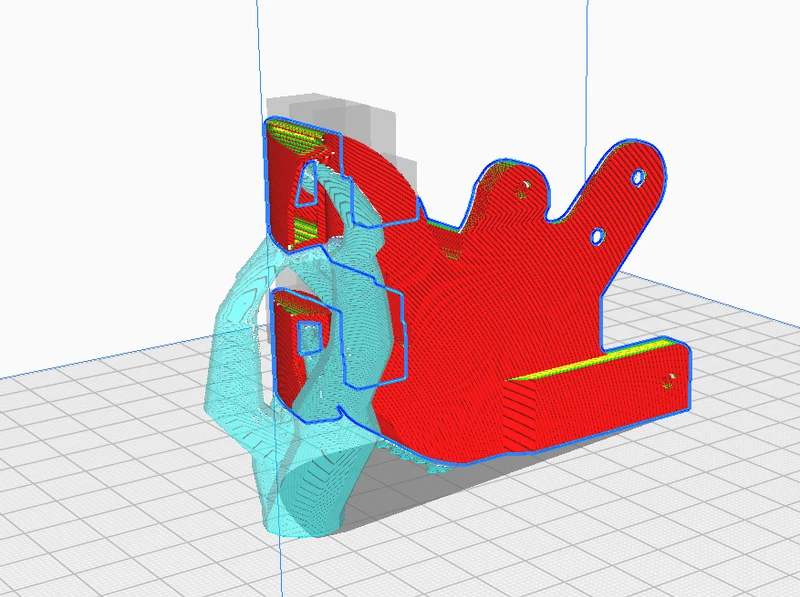

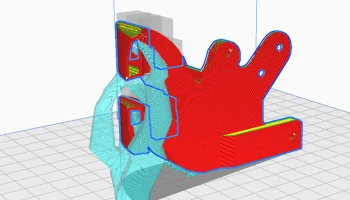

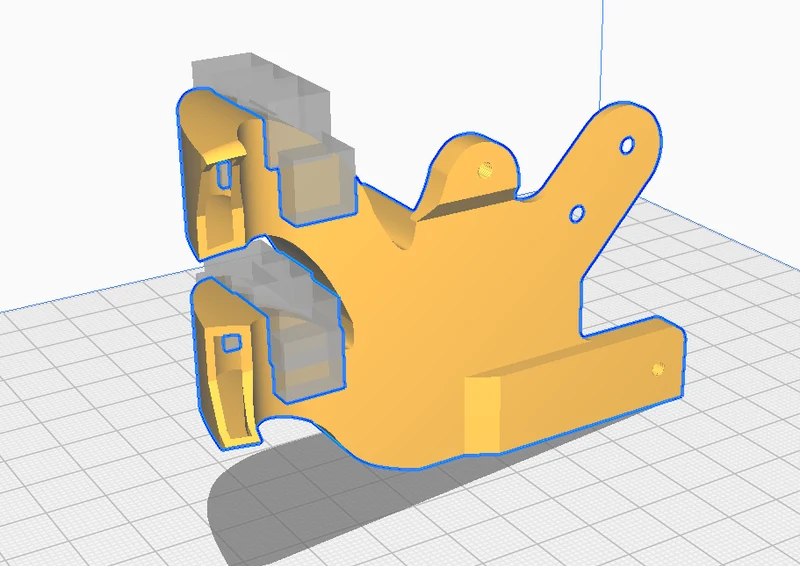

Ориентацию печати можно найти на прилагаемых изображениях.
