Магнитные крепления для кузова TRX-4......
Я был недоволен имеющимися в продаже магнитными креплениями для корпуса TRX-4, поскольку магниты были слабыми. Итак, я разработал свой собственный. Они используют круглые магниты N52 с потайной головкой размером 3/4 x 1/8 дюйма и силой тяги 10,5 фунтов на магнит. На каждое крепление и два крепления для автомобиля имеется по два магнита, общая тяговая сила которых составляет 42 фунта. Я могу буквально поднять весь автомобиль только за корпус, и это благодаря латунным накладкам на передней оси и латунной крышке дифференциала на задней оси. В моем корпусе Defender, если взяться за расширители передних крыльев и сильно потянуть вверх, то крепления освободятся.

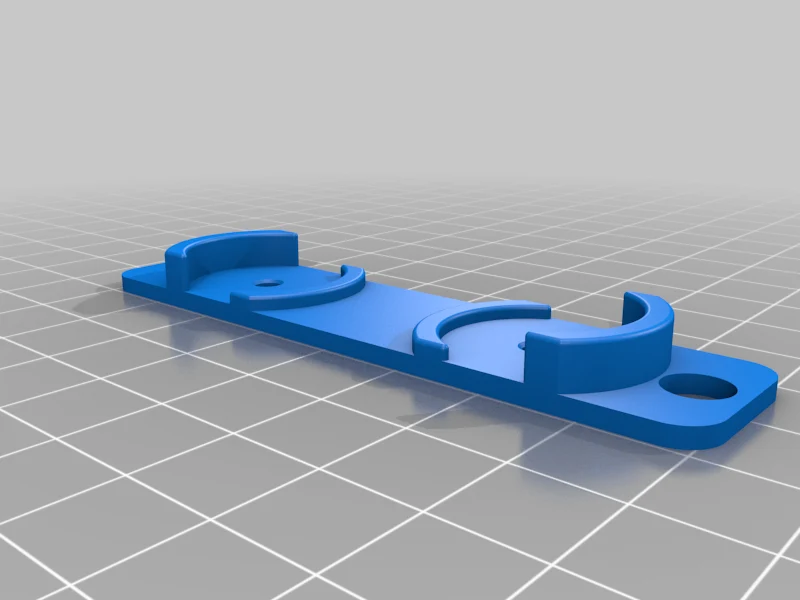

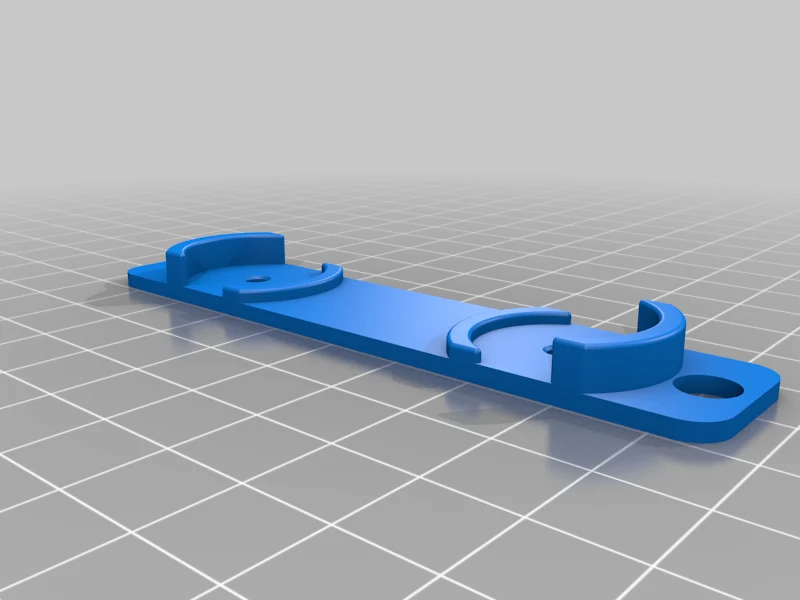

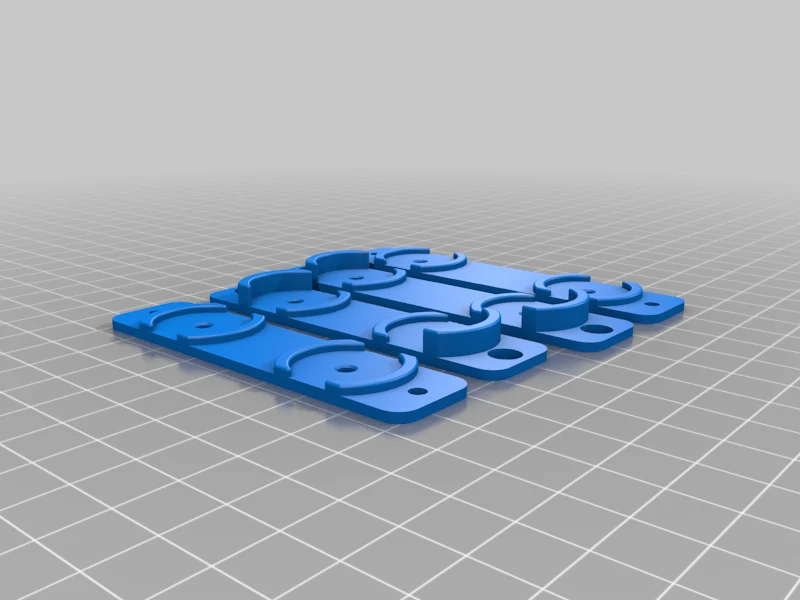

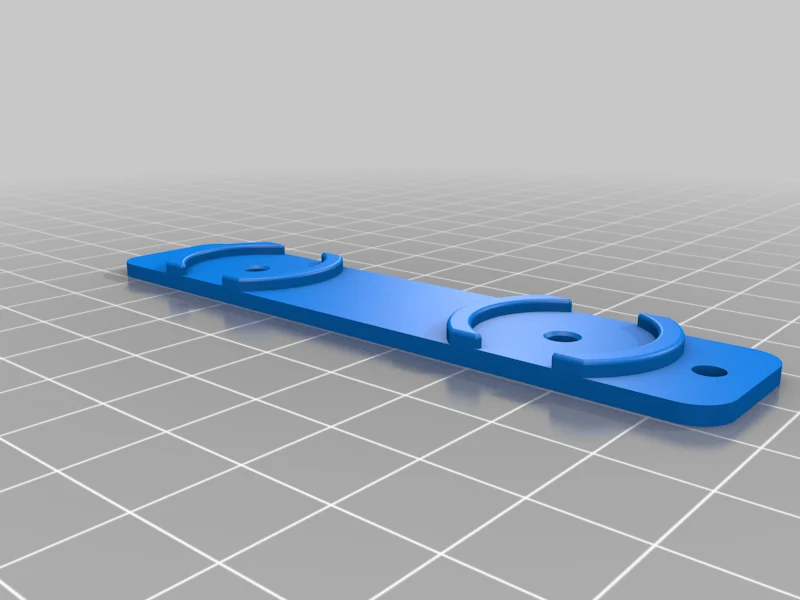

Существует две разные длины креплений: одно для расстояния между стойками шасси 72 мм и одно для расстояния 82 мм.
Магниты, которые я использовал: https://www.kjMagnetics.com/proddetail.asp?prod=RC22CS-P-N52. Я поместил магниты, обращенные на север, на шасси, а магниты, обращенные на юг, на корпус, но просто для облегчения запоминания (север всегда вверху). Вы можете ориентировать их как хотите, пока противоположно намагниченные полюса обращены друг к другу.
Для этой конструкции требуются винты с плоской головкой M4 x 5 мм, желательно с диаметром головки 8 мм, чтобы винт не выходил из нижней части в значительной степени. Вот винты, которые я использовал: https://www.mcmaster.com/catalog/129/3427/93395A249. Если вы используете винты с меньшей головкой (многие из них имеют размер 7,5 мм или меньше), при необходимости вы можете отшлифовать лишнюю длину.

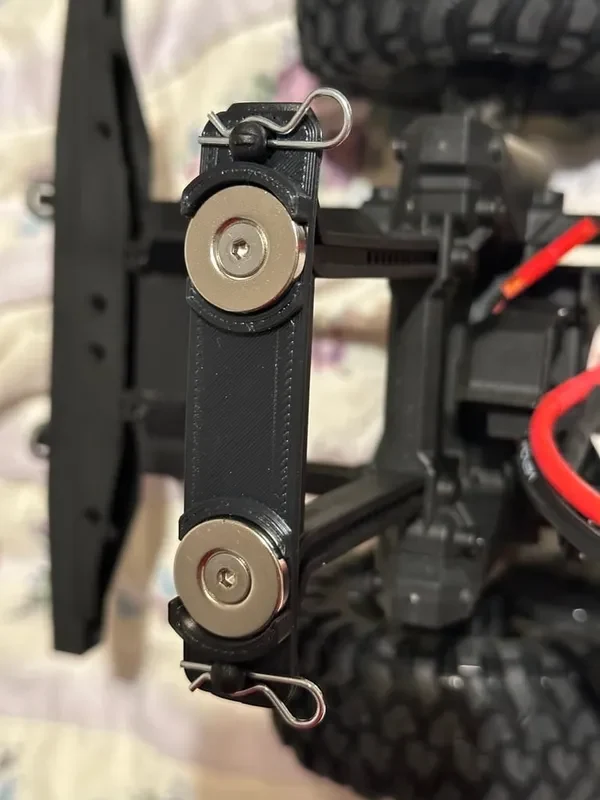

Для боковых креплений корпуса также требуются контргайки M3 и винты с полукруглой головкой M3 x 10 мм (тонкие сквозные отверстия) или M3 x 16 мм (толстые сквозные отверстия). Для крепления боковых креплений шасси используются стойки и зажимы корпуса шасси.
Настройки печати
Бренд принтера:
Snapmaker
Принтер:
Ремесленник
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
Слои 0,2 мм
Заполнение:
100%
Нить: Elegoo Rapid PLA+, черная.
Примечания:
Для максимальной прочности его следует печатать со 100% заполнением, для печати которого требуется немного больше времени, чем для печати с меньшим заполнением.
Пост-печать =============

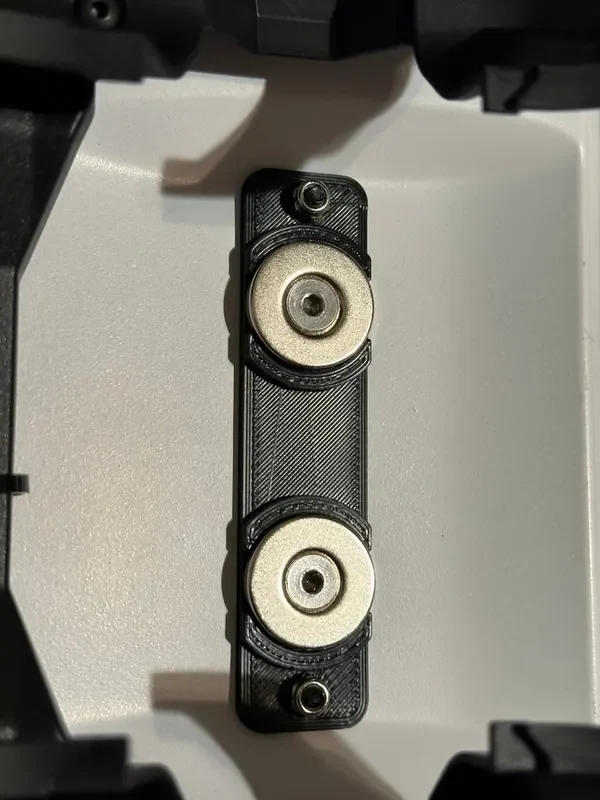

Проденьте винты M4 x 5 мм через магниты и вставьте их в креплени�� там, где находятся углубления для магнитов. Не перетягивайте.

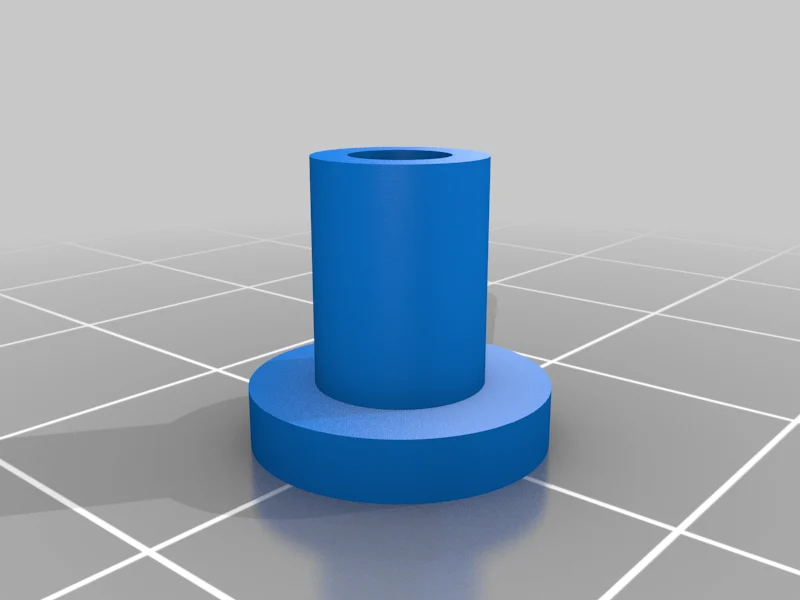

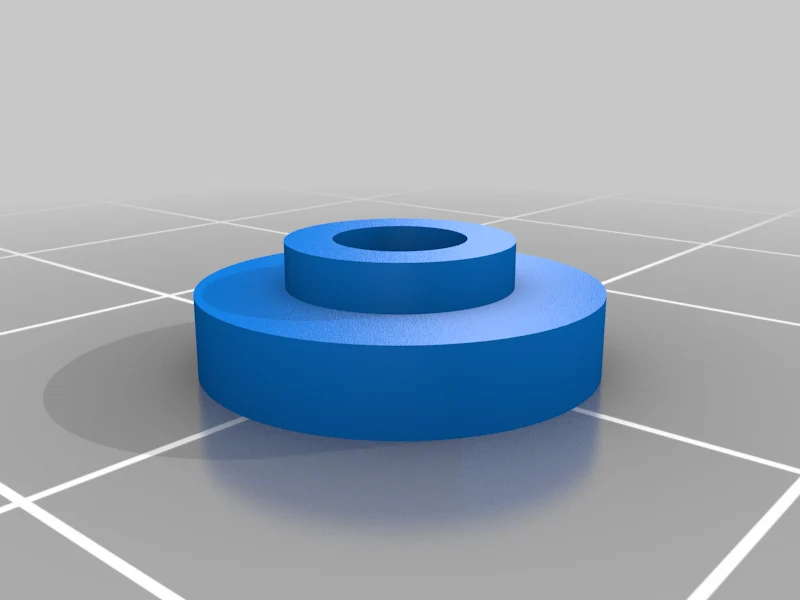

Для боковых креплений с тонкими сквозными отверстиями используйте более короткие шайбы снаружи, а также винты M3 x 10 мм и контргайки M3. Для более толстых сквозных отверстий, как на задней части Defender, замените более длинные шайбы и винты M3 x 16 мм.
