Каретка Ender 3 (v2) StealthBurner для линейных рельсов M...
Я хотел перейти с роликов на рельсы на своем Ender 3 v2 и использовать StealthBurner, так как у меня был запасной SB2040 и полная голова от другой моей сборки.

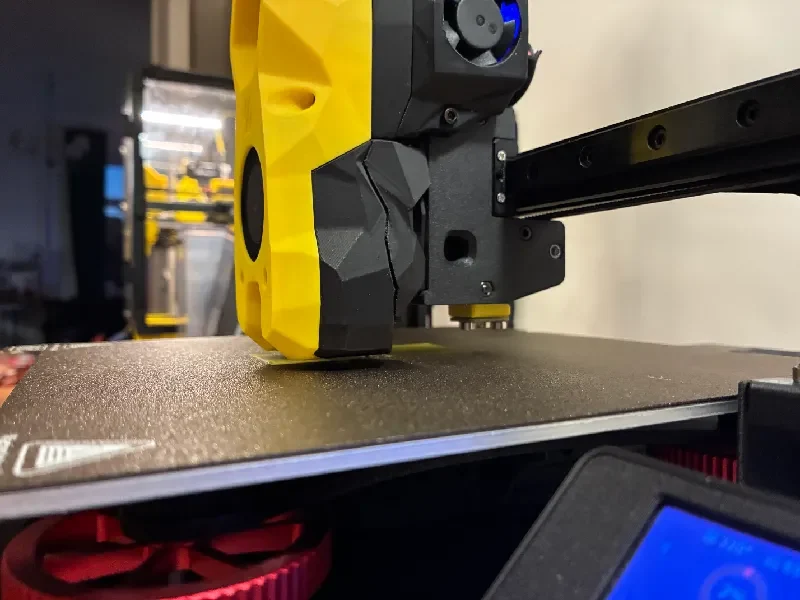

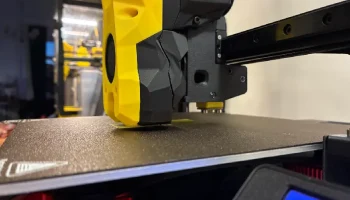

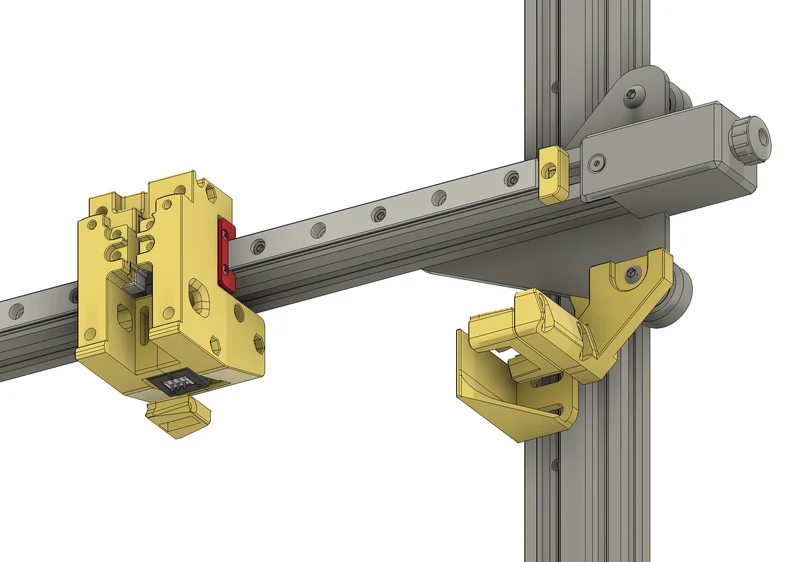

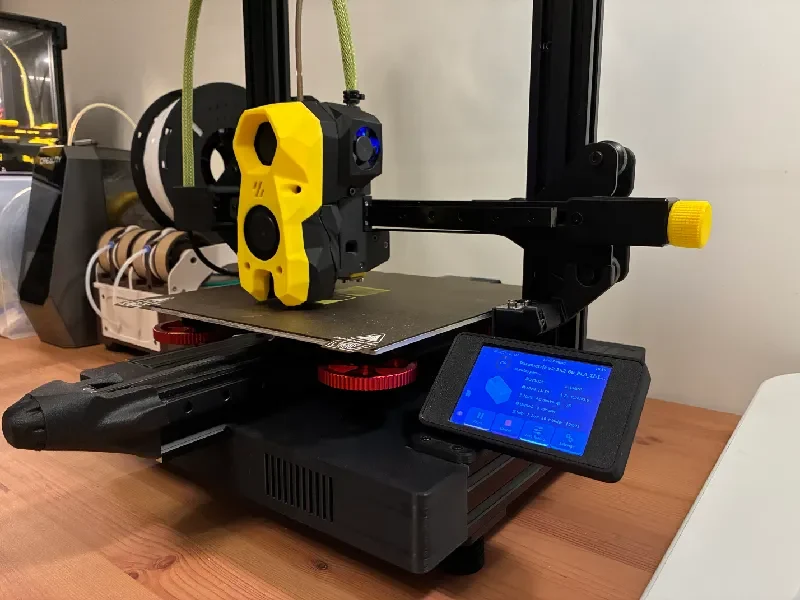

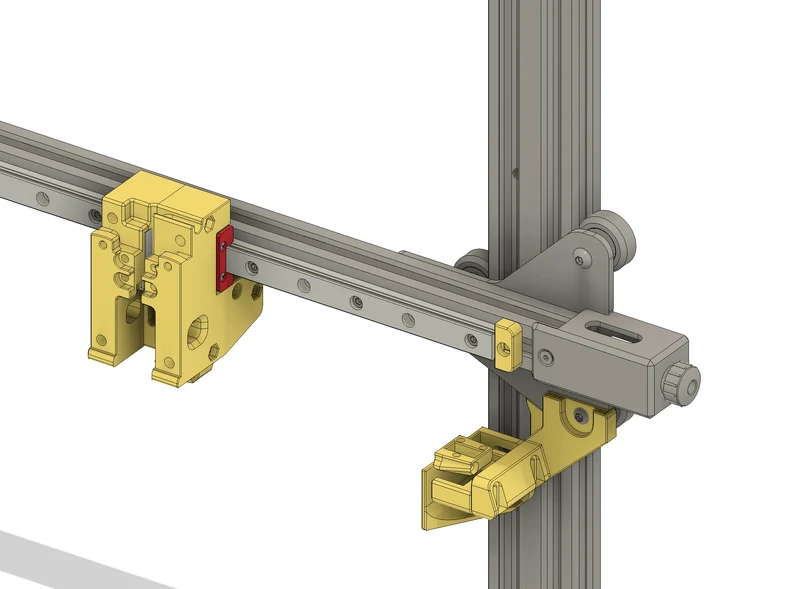

Каретка представляет собой модифицированную версию каретки Switchwire, но сдвинута на 7 мм вперед, так как врезалась в Z-крепление.
Раньше я был очень доволен KlackEnder, но мне также хотелось более стабильного решения для механизма стыковки, и я хотел использовать его вместо этого.
спецификация
Гайка М3 — 6х
Резьбовая вставка М3 — 8x
М3х40 — 3х
М3х8 — 4х
М3х20 — 4х
М3х10 — 2х
Набор печатных плат Klicky (вставки, магниты, болты)
M5x8 — x2 (для фиксатора лучше использовать тонкие болты, см. скриншот, другие тоже подойдут)
Т-образ��ые гайки М5 — 2 шт.
новый ремень GT2, старый слишком короткий
(опционально) Т-образные гайки M5 — x4 — если вы не хотите терять место на Y, вам нужно переместить Y-профиль вперед.
Инструкции по сборке
Сначала распечатайте все. Затем прикрепите рейку к алюминиевому профилю. Установите каретку на рельс и закрепите ее на рельсовой каретке. Затем наденьте новый ремень и прикрепите зажимы для предварительного натяжения ремня. Затем вы можете расстегнуть каретку и отрезать ремень нужной длины.
После этого проденьте провода к щупу, а затем подсоедините каретку к рельсу. Затем можно установить держатель для пресса, но не затягивайте его полностью.

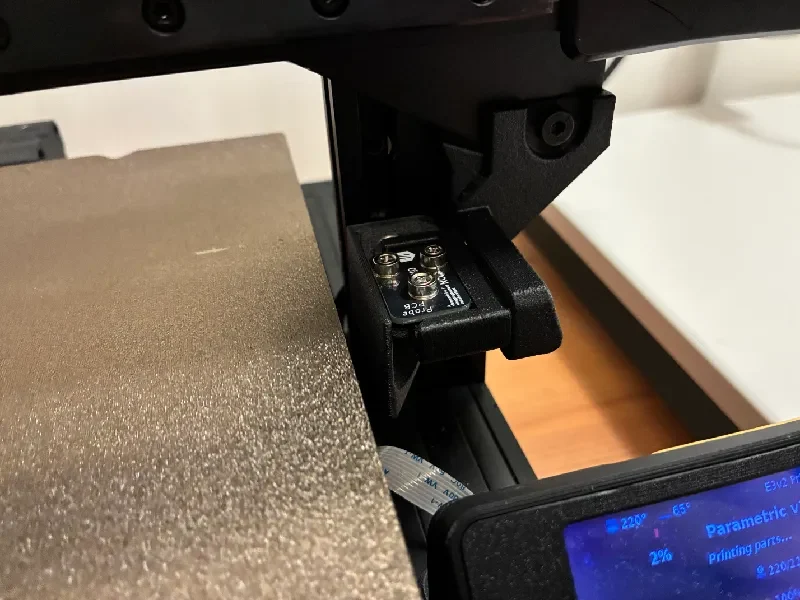

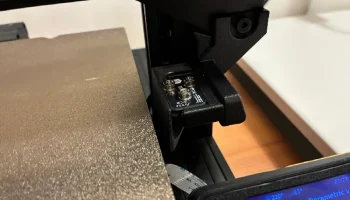

Потом можно ставить на док. Открутите болт на Z-образной каретке, прикрепите держатель док-станции, а затем вставьте болт обратно. Затем можно прикрепить док.
Присоедините головку инструмента и отрегулируйте держатель щупа так, чтобы он был выше без щупа и ниже с щупом. Закрепите его на каретке. Затем переместите каретку в крайнее правое положение и соответствующим образом отрегулируйте положение док-станции.
Нако��ец, вы можете отрегулировать фиксатор со смещением установленного датчика относительно док-станции примерно на 1 мм.
Инструкция по прошивке
Должно быть похоже на инструкции KlackEnder.
Вы можете использовать мою конфигурацию как справочную (ваши значения x могут отличаться, вам НЕОБХОДИМО их настроить)
[gcode_macro PROBE_OUT]
описание: вынимает зонд
код:
_HOMING_HOMED
{%, если принтер.toolhead.position[2] < 20 %}
Г1 З20
{% конечный %}
G90
Г1 Х253 Ф3000
Г4 П100
Г1 Х240 Ф3000
Г1 Х200 Ф5000
[gcode_macro _PROBE_CONDITIONAL_OUT]
код:
{% set P = printer.probe.last_query %}
; true означает, что щуп открыт, а значит подключен, а значит, вынимать его не нужно
{%, если P %}
PROBE_OUT
{% конечный %}
[gcode_macro PROBE_IN]
описание: возвращает зонд в док
код:
G90
_HOMING_HOMED
{%, если принтер.toolhead.position[2] < 20 %}
Г1 З20
{% конечный %}
Г1 Х253 Ф3000
G1 Z2 G4 P100
Г1 Х240 Ф3000
Г1 Х200 Ф5000
Г1 З20
[gcode_macro _HOME_X]
код:
M117 Самонаведение х
G28 X0# или ваша настройка для бездатчикового возврата в исходное положение
[gcode_macro _HOME_Y]
код:
M117 Самонаведение y
G28 Y0# или ваша настройка для бездатчикового возврата в исходное положение
[gcode_macro _HOME_Z]
код:
M117 Самонаведение z
_HOMING_HOMED_XY
SET_KINEMATIC_POSITION Z=0
Г1 З20
G90
PROBE_OUT
G1 X30 Y163 F12000
G28 З
PROBE_IN
# G1 X32 Y29 F12000
[homing_override]
оси: xyz
код:
{% set home_all = 'X' нет в параметрах, 'Y' нет в параметрах и 'Z' нет в параметрах %}
G90
_STATUS_HOMING
{%, если home_all или 'X' в параметрах %}
_HOME_X
{% конечный %}
{%, если home_all или 'Y' в параметрах %}
_HOME_Y
{% конечный %}
{%, если home_all или 'Z' в параметрах %}
_HOME_Z
{% конечный %}
_STATUS_IDLE
