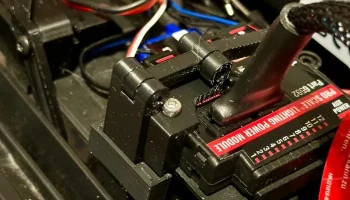

Внешний переключатель сигналов весов TRX-4 Pro
Система освещения Traxxas Pro Scale и система управления освещением iLink довольно удобны, но единственное, чего вы не можете сделать из приложения iLink, — это включать и выключать аварийные мигалки: вам придется снять корпус и нажать кнопку на контроллере. Я черпал вдохновение из напечатанных на 3D-принтере кнопок внешнего переключателя питания ESC для гусеницы TRX-4 и создал кнопку переключателя для кнопки «Сигнал» на контроллере освещения Pro Scale. Он прекрасно сочетается с кнопкой для комбинации мотор/ESC Hobbywing Fusion Pro (https://www.thingiverse.com/thing:4857941) и, предположительно, с кнопкой для стандартного ESC (https://www.thingiverse.com/thing:3462473).
Вот оно в действии: https://youtu.be/myJxaxX0Shk
Настройки печати
Бренд принтера:
Snapmaker
Принтер:
Снэпмейкер 2 А350
Плоты:
Нет
Поддерживает:
Да
Разрешение:
Слои 0,2 мм
Заполнение:
20%
Нить: Elegoo Rapid PLA+, черная.
Примечания:
На самом деле это было напечатано на Snapmaker Artisan.
Пост-печать =============
В дополнение к четырем деталям, напечатанным на 3D-принтере, потребуются три винта: два M3x12 мм (предпочтительно с полукруглой головкой) и один винт M2,5x25 мм (с шляпкой или с полукруглой головкой).
Два винта M3 представляют собой штифты для шарнира «ручка-рычаг» и шарнира «кронштейн-рычаг» и должны быть ввинчены в сторону петли, противоположную разъему Pro Scale.
Винт M2,5 заменяет внешний крепежный винт контроллера освещения Pro Scale (он длиннее стандартного винта). В кронштейне есть отверстие, через которое проходит винт после выхода из пластиковой «гайки» на нижней стороне монтажной пластины контроллера для стабилизации кронштейна. Может быть немного сложно провести винт через это отверстие.

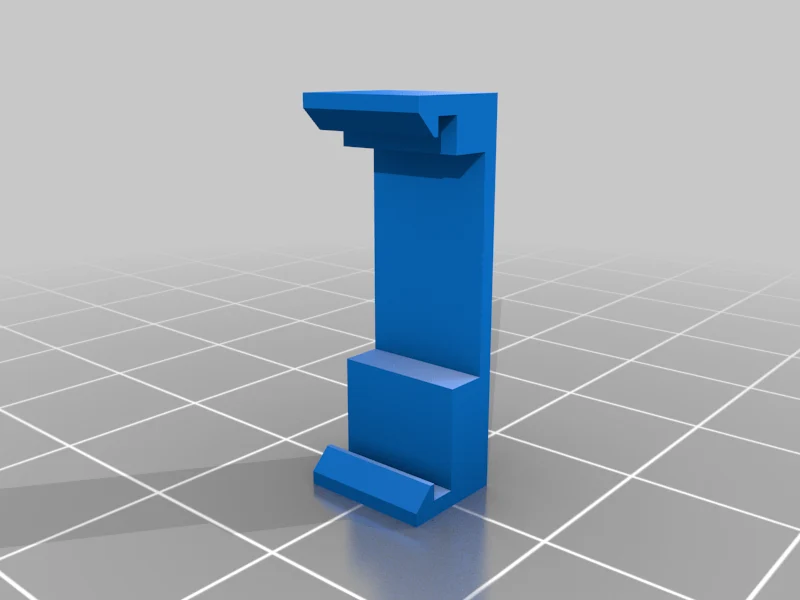

Зажим для ручки не является обязательным. В основном это просто устраняет раскачивание ручки.

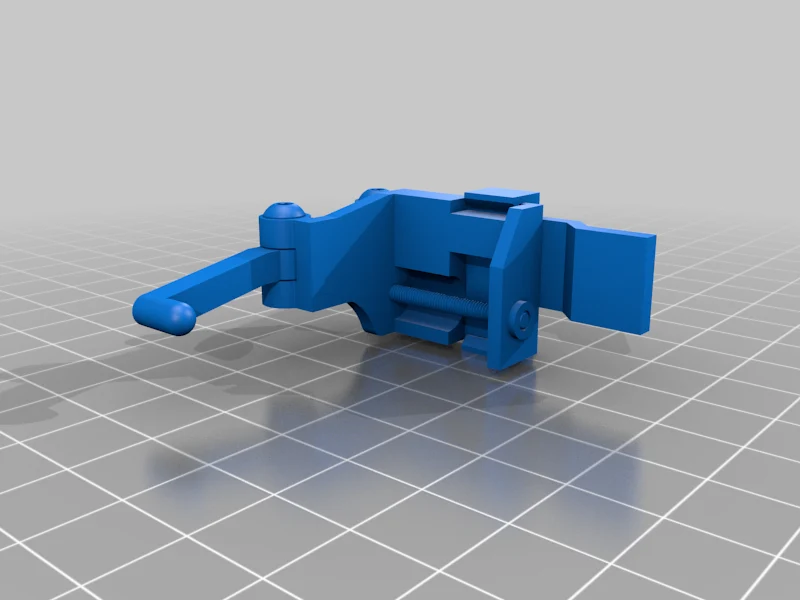

Порядок сборки такой:

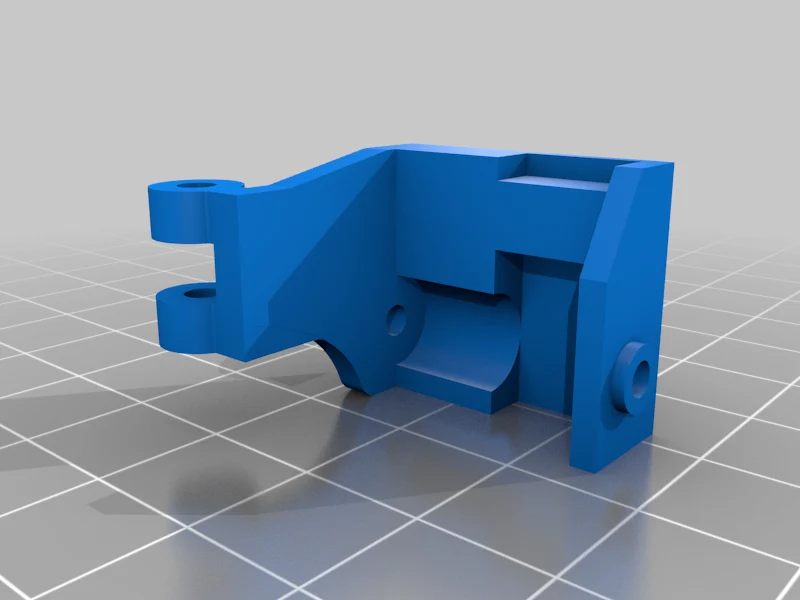

Прикрепите кронштейн к контроллеру и креплению контроллера с помощью винта M2,5.

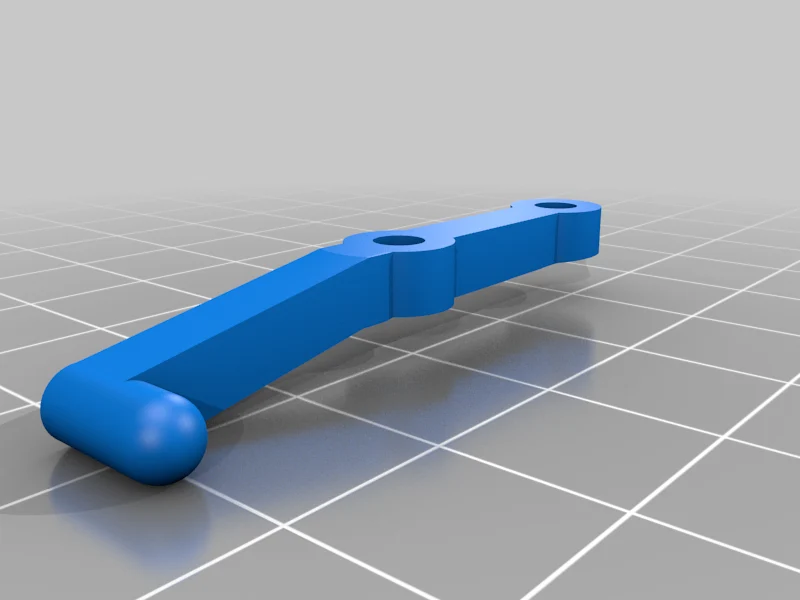

Прикрепите конец рычага к шарниру ручки с помощью одного из винтов М3, вкрученных спереди.

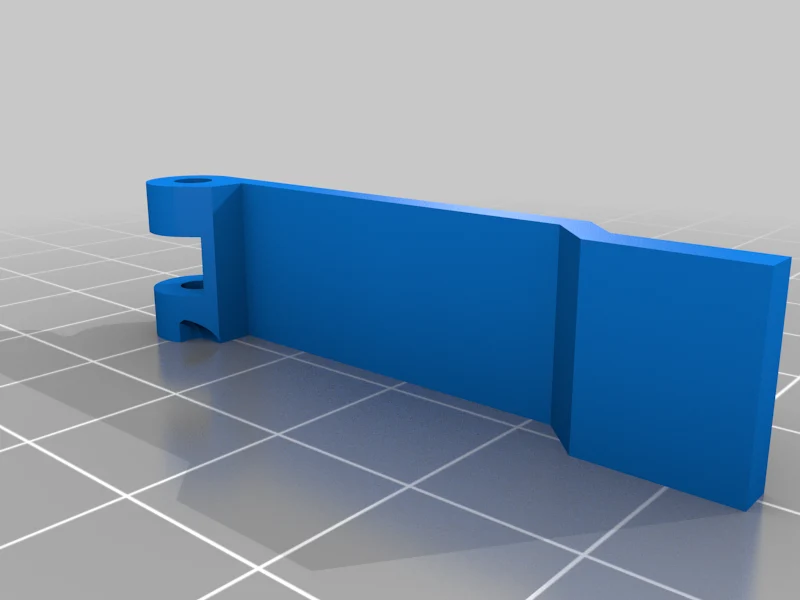

Расположите ручку так, чтобы она проходила между кронштейном и подножкой.
Прикрепите середину рычага к шарнирной точке кронштейна с помощью другого винта М3, вкручен��ого спереди.

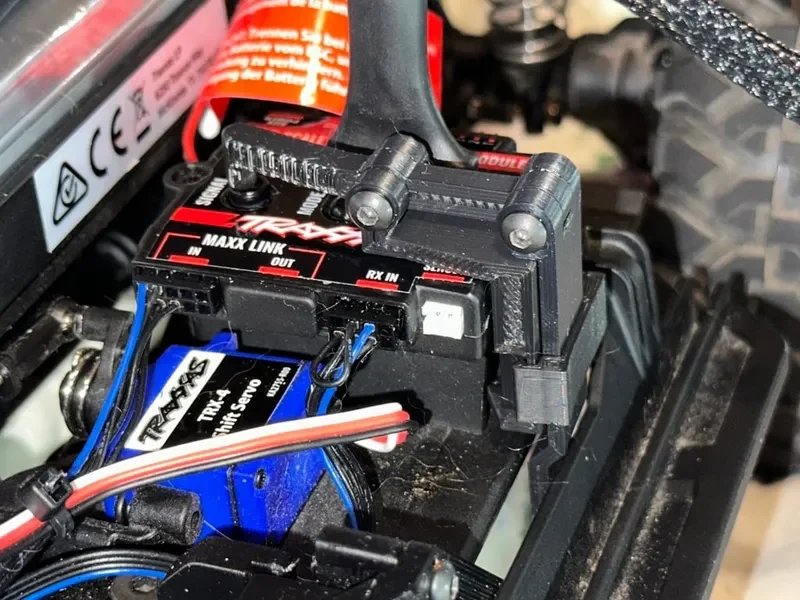

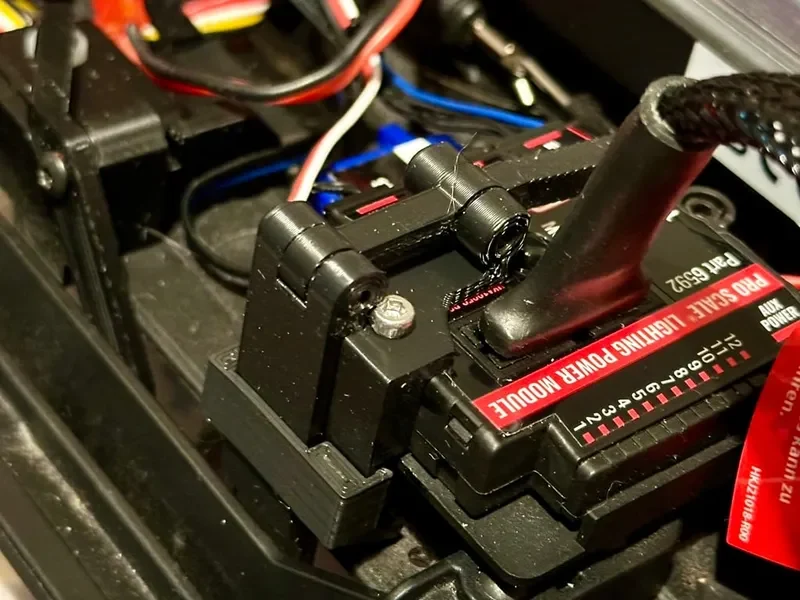

При желании прикрепите зажим туда, где показано на фотографиях и изображении ниже. «Толстая» сторона зажима направлена к задней части автомобиля.
