Flashforge AD5X - мод хотэнда в стиле Ender 3
Я не беру плату за свои функциональные модели. Пожалуйста, рассмотрите возможность приобретения некоторых из моих платных моделей, чтобы поддержать мою работу и этот замечательный веб-сайт: https://www.printables.com/@ninjamida/store.

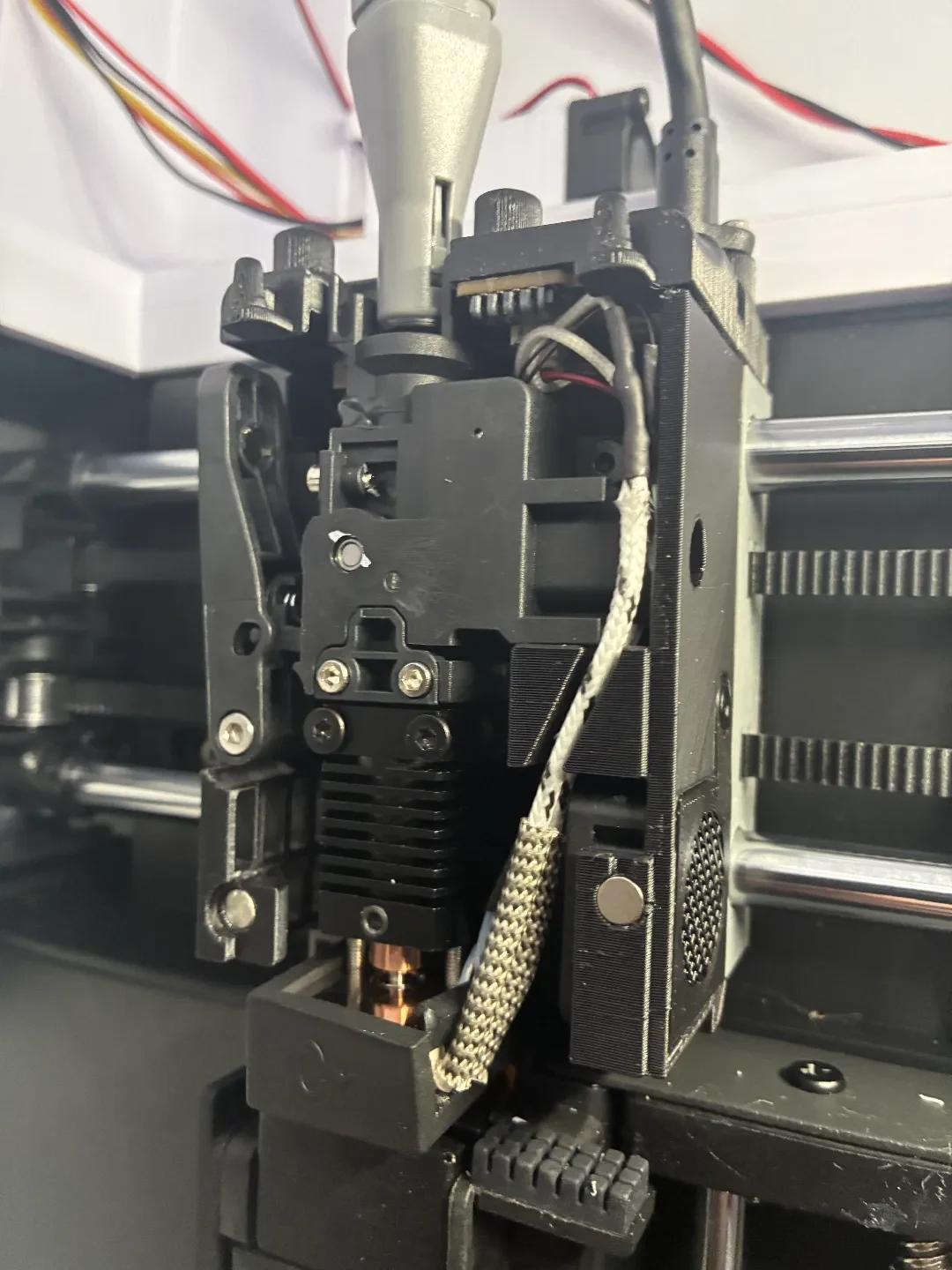

Модифицированная печатающая головка для Flashforge AD5X, в которой используется инструментальная головка в стиле Ender 3.

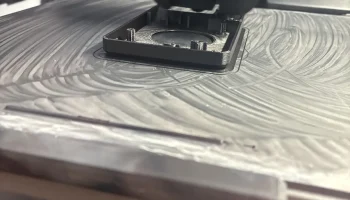

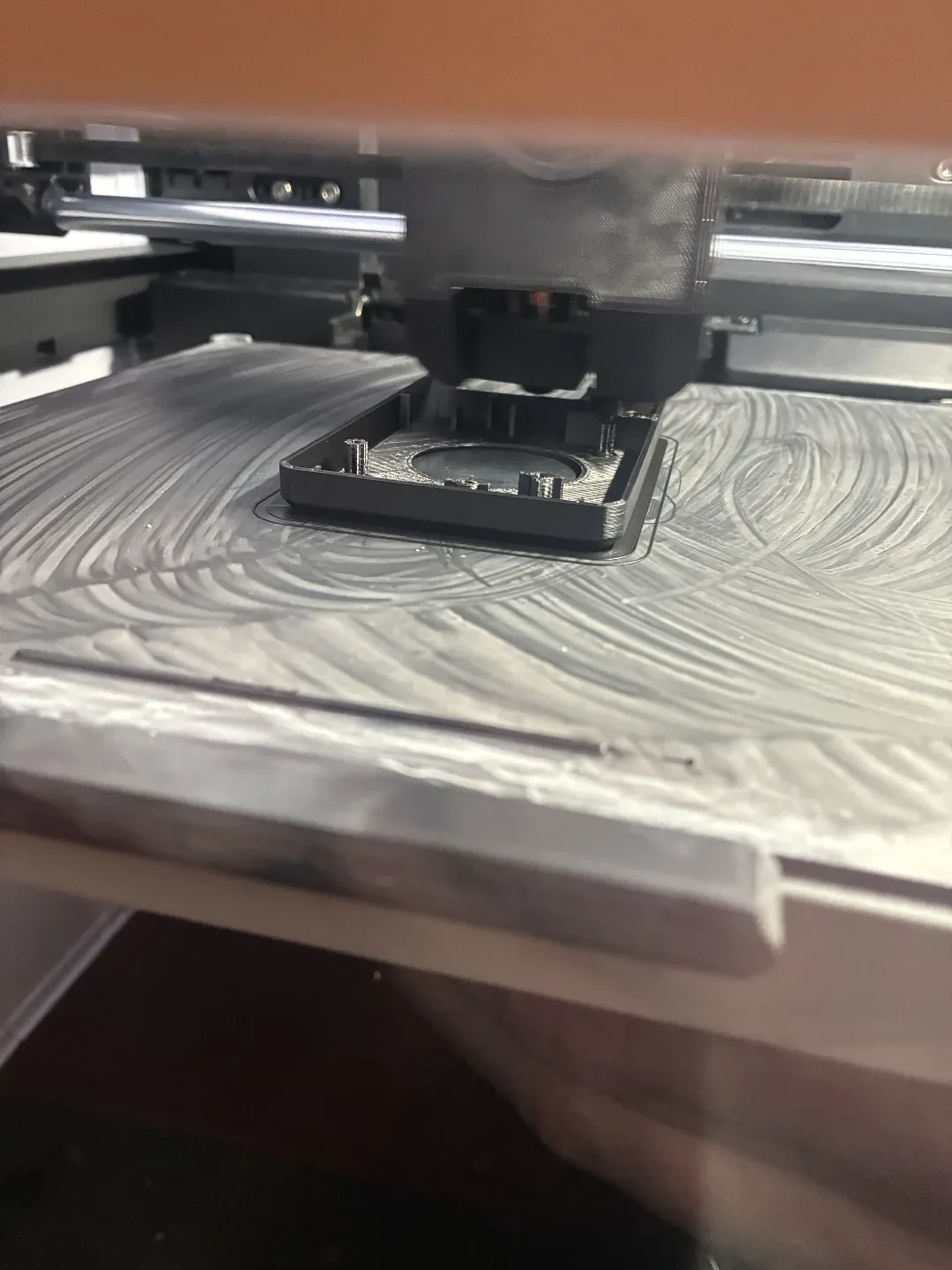

Я разработал его как временную замену умирающему хотенду, пока ждал доставки замены. Распечатал ли я что-нибудь с его помощью, кроме версий его собственных частей? Только один тестовый отпечаток. Было ли это весело и интересно делать? Черт возьми, да (кроме паяльной части).
Несколько предупреждений:
— Это очень продвинутый мод. Если вы новичок в моддинге, подумайте сначала о создании модов с меньшим риском, таких как воздуховоды рециркуляции / выхлопа или IFS Jacker.
— Таким образом, в инструкциях предполагается, что вы знаете, как разобрать стандартную печатающую головку, и не объясняется, как это сделать. Если нет, обратитесь к этому видео от Flashforge.
— После того, как я распечатал модель, в нее были внесены некоторые небольшие изменения, которые я не стал перепечатывать для тестирования. Это очень незначительные изменения (длина отверстий для винтов вентилятора и точное расположение прохода кабеля), в которых я достаточно уверен, не проводя повторных испытаний, но упоминаю об этом на всякий случай.
— Серьезно, не экономьте на материалах. АБС — это минимум.
— При этом сам АБС-пластик — единственный материал, на котором я это печатал и тестировал.
— ABS также является единственным материалом, который я тестировал при печати с этим модом.
— Заменен только хотэнд. Помимо этого используются стандартные детали.
— Зазор на створке желоба для фекалий с этим модом чрезвычайно, ОЧЕНЬ мал. Возможно, вы захотите подпилить верхнюю часть клапана или даже заменить его на собственный, если вы собираетесь использовать этот мод в течение длительного времени.
— Это не проверялось в долгосрочной перспективе. Как уже упоминалось, я намеревался сделать это временной заменой во время ожидания замены; и, в конце концов, новые версии деталей для этого мода (особенно соответствующая крышка вентилятора) — это все, что я напечатал с его помощью.
Вам понадобится:
Около 35 г нити. ABS — это абсолютный минимум; Если у вас есть возможность, лучше использовать ПК или PA-CF.
Винты: два M3x6, два M3x10, два потайных M3x18, а также большая часть винтов от штатной печатающей головки.
Магниты: два круглых магнита размером 5 x 2 мм.
Нагревательные вставки: 14 вставок M3x4x4,5 или M3x4x5. Автор оригинальной модели, которую я переделал, рекомендует M3x4x5; но я нашел более подходящий для М3х4х4,5. Используйте свое суждение.
Из стандартной печатающей головки: печатная плата, экструдер, шаговый двигатель, вентилятор хотэнда и верхняя крышка.
Совместимая часть крышки вентилятора охлаждения, так как стандартная не будет работать с этим модом. Я разработал мод, который можно использовать как с этим модом, так и с оригинальным хотэндом.
Короткая длина (около 10 мм) трубки из ПТФЭ — стандартная трубка с внутренним диаметром 1,9 мм или 2 мм, а не варианты с низким коэффициентом трения или звездчатые варианты.
Немного суперклея (необязательно, но рекомендуется, чтобы магниты держались на месте)
Хотэнд в стиле Ender 3 с силиконовым носком для термоблока. Рекомендуется нагревательный элемент мощностью 50 Вт и стандартный термистор NTC. Нагревательный элемент должен иметь напряжение 24 В.
Паяльник и сопутствующее оборудование (припой, термоусадка, а также нагреваемые наконечники)
Распечатайте инструкции:
Материалы
Здесь очень важна термостойкость. Таким образом, абсолютный минимум для использования — это ABS. Если у вас есть возможность распечатать это с помощью PA-CF, или ПК, или другого материала с особо высокой термостойкостью — сделайте это! НЕ — повторяю, НЕ — печатать это на PLA или PETG.
Настройки печати
— Обычно — слои 0,2 мм или меньше, печатайте довольно медленно, используйте классический настенный генератор, используйте поля.
— Распечатайте все части, как указано в файлах STEP.

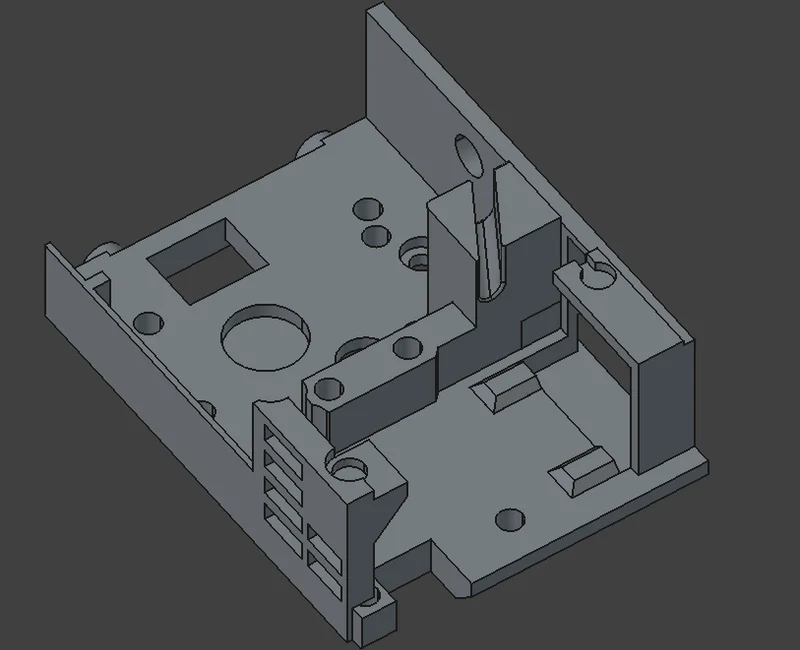

— На основной детали сзади есть три точки (см. изображение ниже), где следует покрасить опоры; в основном с этой задачей справится инструмент заливки, но вы можете использовать инструмент «Сфера» в режиме стирания (Shift+щелчок), чтобы удалить часть лишнего вокруг двигателя экструдера. Рекомендуется Tree Organic или Tree Hybrid. Распечатайте (как минимум) 3 настенные петли.
— Крышка вентилятора состоит из двух файлов, которые необходимо импортировать.
