Переходник для 3-дюймового выхлопного канала Bambu Lab се...
Этот адаптер был разработан в сотрудничестве с Райаном Пендлтоном, которому требовались адаптеры для вытяжных каналов «вниз по диагонали». Я еще больше расширил конструкцию, включив в нее адаптеры, которые «выходят» в разных направлениях. Эти адаптеры предназначены для установки на 3-дюймовые воздуховоды. Дизайн был разработан в CAD OnShape по дизайнерским идеям, предложенным нами обоими. Райан сделал большую часть тестовых отпеч��тков на своем принтере Bambu, а также все окончательные отпечатки и сфотографировал окончательный результат.
Для этого отпечатка требуются четыре самореза с головкой под торцевой ключ (BT3x12 мм), чтобы прикрепить основание «ласточкин хвост» к принтеру.

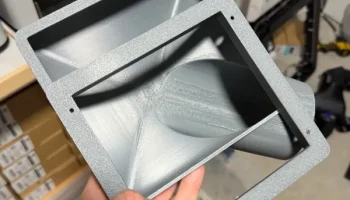

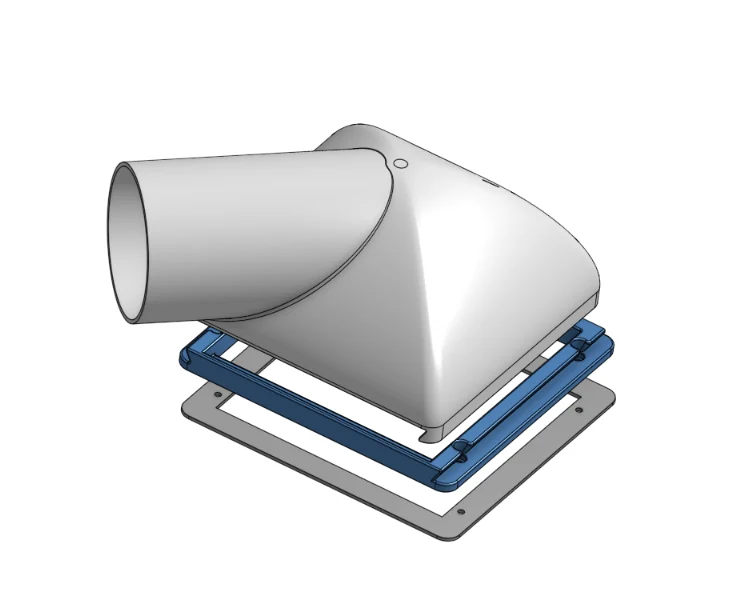

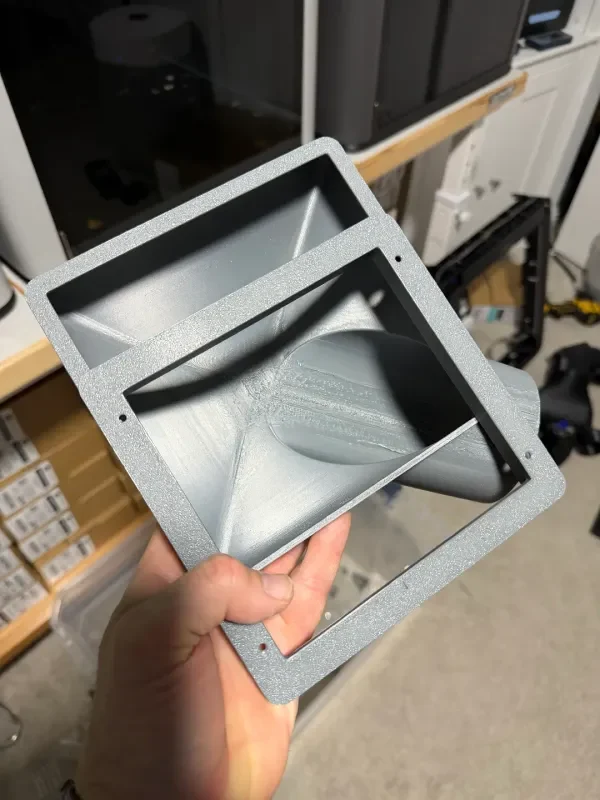

Отпечаток состоит из основания «ласточкин хвост», дополнительной прокладки и любого из восьми различных дизайнов капюшона (см. фотографии) с переходной трубкой, выходящей в разных направлениях. При использовании основание «ласточкин хвост» прикручивается к задней части принтера (используя существующие отверстия для винтов для выпускного канала), а детали бленды просто надвигаются на основание «ласточкин хвост».
ВАЖНО: в комплект входят дополнительные тестовые образцы, используйте их перед печатью каких-либо частей основы или капюшона; более подробную информацию см. в разделе «Сборка и использование» ниже. Краткая версия: сначала распечатайте шаблон.
Восемь частей капюшона следующие:
Кронштейн V08-DL — Hood.stl: Трубка выходит вниз и влево.
Кронштейн V08-DR — Hood.stl: Трубка выходит вниз и вправо.
Кронштейн V08-UL — Hood.stl: Трубка выходит вверх и влево.
Кронштейн V08-UR — Hood.stl: Трубка выходит вверх и вправо
Кронштейн V08-L — Hood.stl: Трубка выходит слева
Кронштейн V08-R — Hood.stl: Трубка выходит вправо
Кронштейн V08-U — Hood.stl: Трубка выходит прямо вверх.
Кронштейн V08-D — Hood.stl: Трубка выходит прямо вниз
ПРИМЕЧАНИЕ. Эта модель была опубликована здесь:
https://makerworld.com/en/models/3031594-3-exhaust-slide-on-for-h2-series#profileId-3407424
Сборка и использование
Существующие отверстия для винтов в принтере Bambu расположены в виде прямоугольника, размеры которого следующие:
Вертикальное разделение 111 мм
Горизонтальное разделение 146 мм
Однако, поскольку печать производилась в ASA (который значительно сжимается при охлаждении), размеры модели были изменены, чтобы компенсировать усадку. Чтобы облегчить эту настройку, был распечатан образец шаблона для проверки соответствия. Даже если вы планируете распечатать этот ASA, вам все равно следует распечатать шаблон, поскольку не все нити ведут себя одинаково. Проверьте соответствие отверстий для винтов с помощью шаблона и, если необходимо, увеличьте отпечаток по направлению X или Y (или по обоим направлениям), чтобы обеспечить хорошее прилегание, а затем таким же образом масштабируйте окончательные отпечатки.

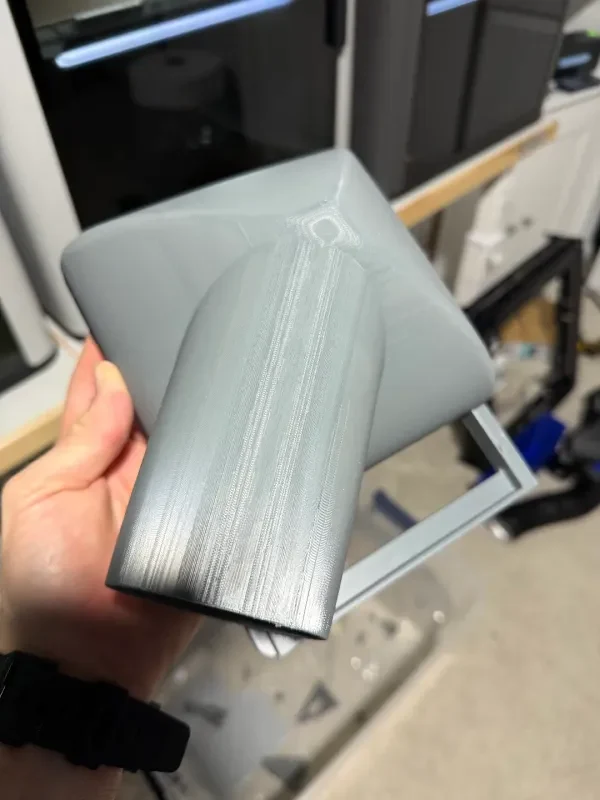

Чистая печать верхней части переходной трубки на капюшоне поначалу представляла некоторые проблемы, поэтому в комплект также включен образец TubeSectionTest, позволяющий тестировать параметры печати без необходимости печатать всю часть капюшона.

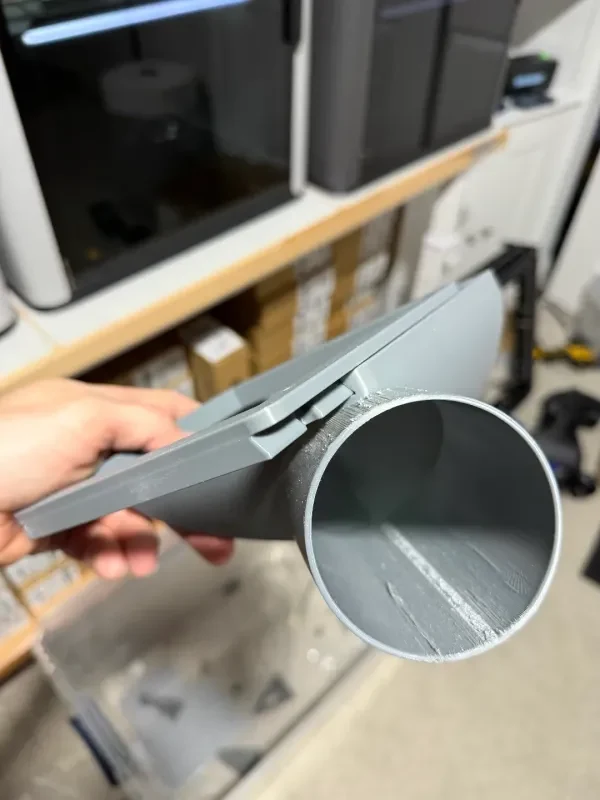

Чтобы прикрепить готовые отпечатки к принтеру, закрепите базовую часть над выпускным отверстием с помощью четырех винтов BT3x12 мм. Выбранная вами часть капюшона просто надевается на крепления «ласточкин хвост» основания — никаких других креплений не требуется. 3-дюймовый шланг воздуховода прикреп��яется к трубке на вытяжке с помощью 3-дюймового хомута (см. фотографии).
Распечатать инструкции
Напечатано в ASA с использованием следующих параметров:
Высота слоя 0,16 мм
5 «стеновых петель» (периметры)
15% заполнение

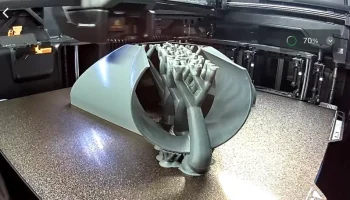

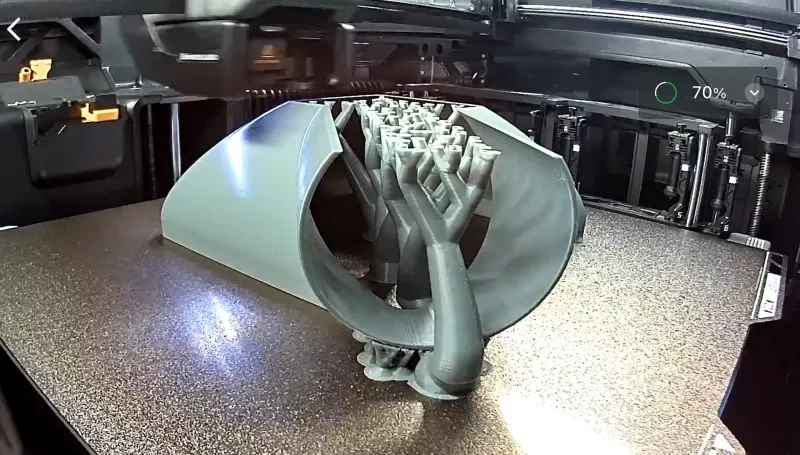

Для частей капюшона необходимы опоры (рекомендуются опоры из органических материалов/деревьев)
Распечатайте деталь прокладки из ТПУ.
САПР
Файлы 3D CAD OnShape для этого находятся здесь:
https://cad.onshape.com/documents/351b53ce11c66bc4df76bbc2/w/e18969f7d97b61c32e c1ce27/e/f1b133d85e6c9b6991d6518e?renderMode=0&uiState=6a1a3f5cedd8b74981b2750f
