RMX: FatBurner - Ender 3 V3 SE (версия: однотонный/серый ...

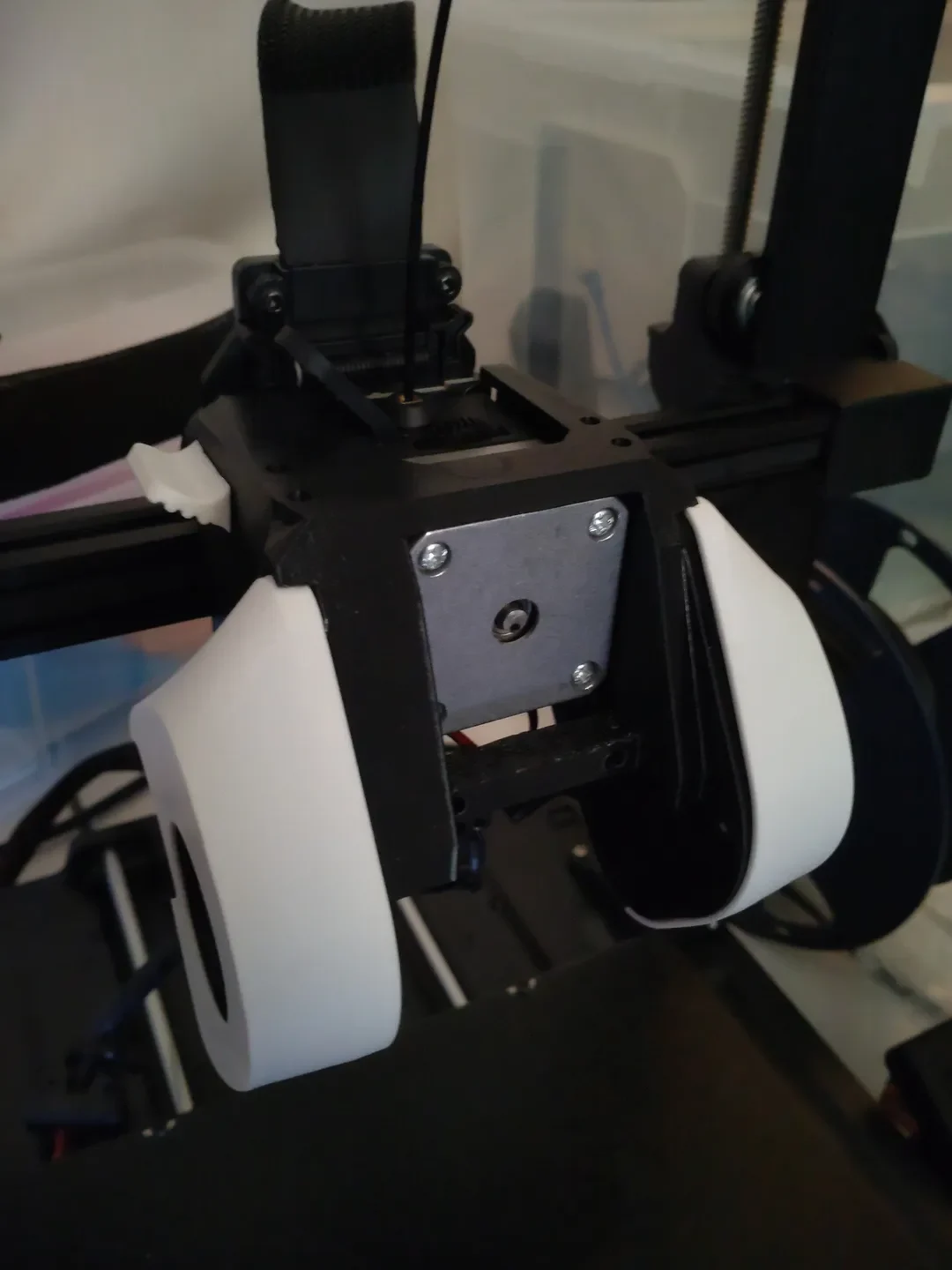

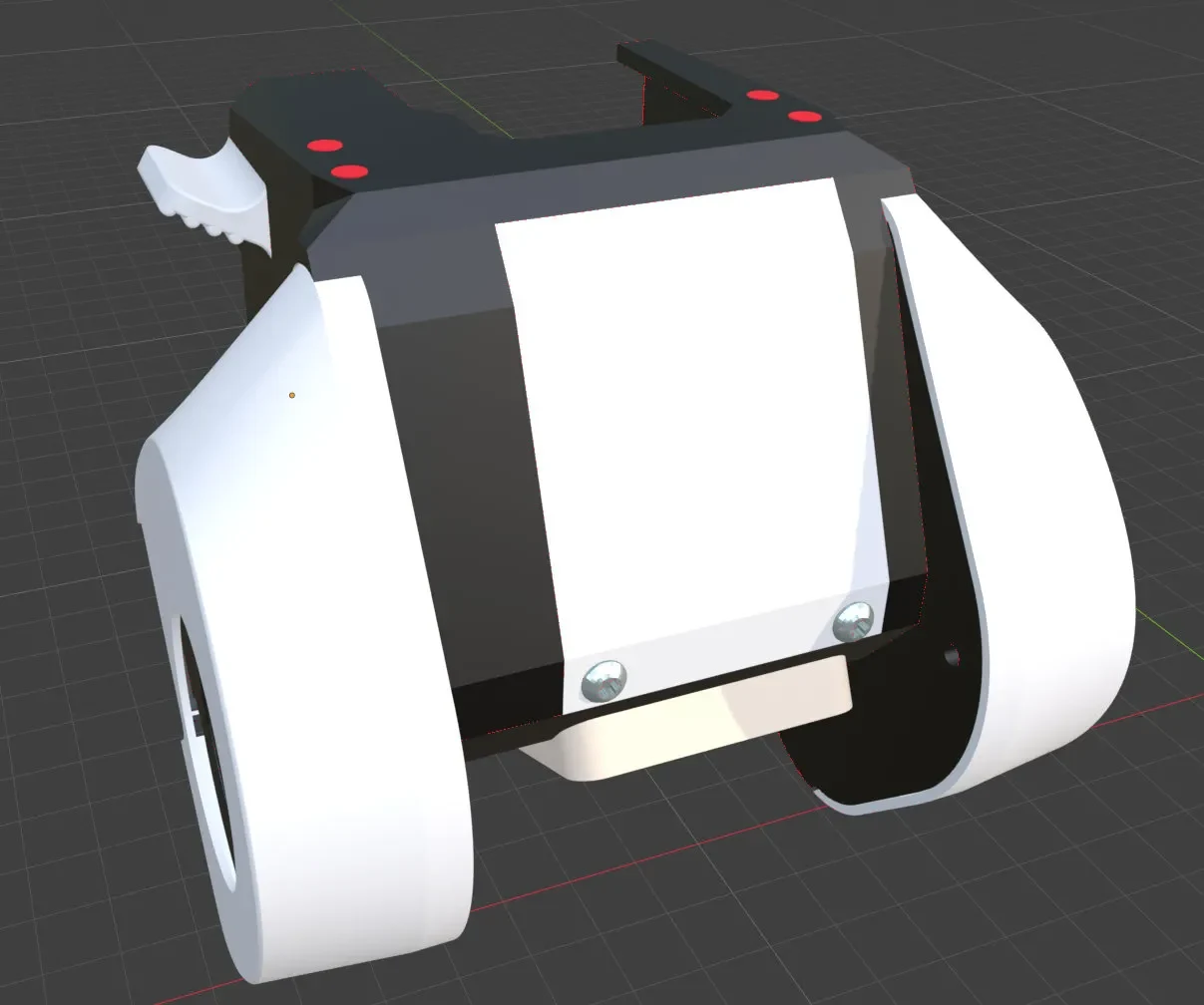

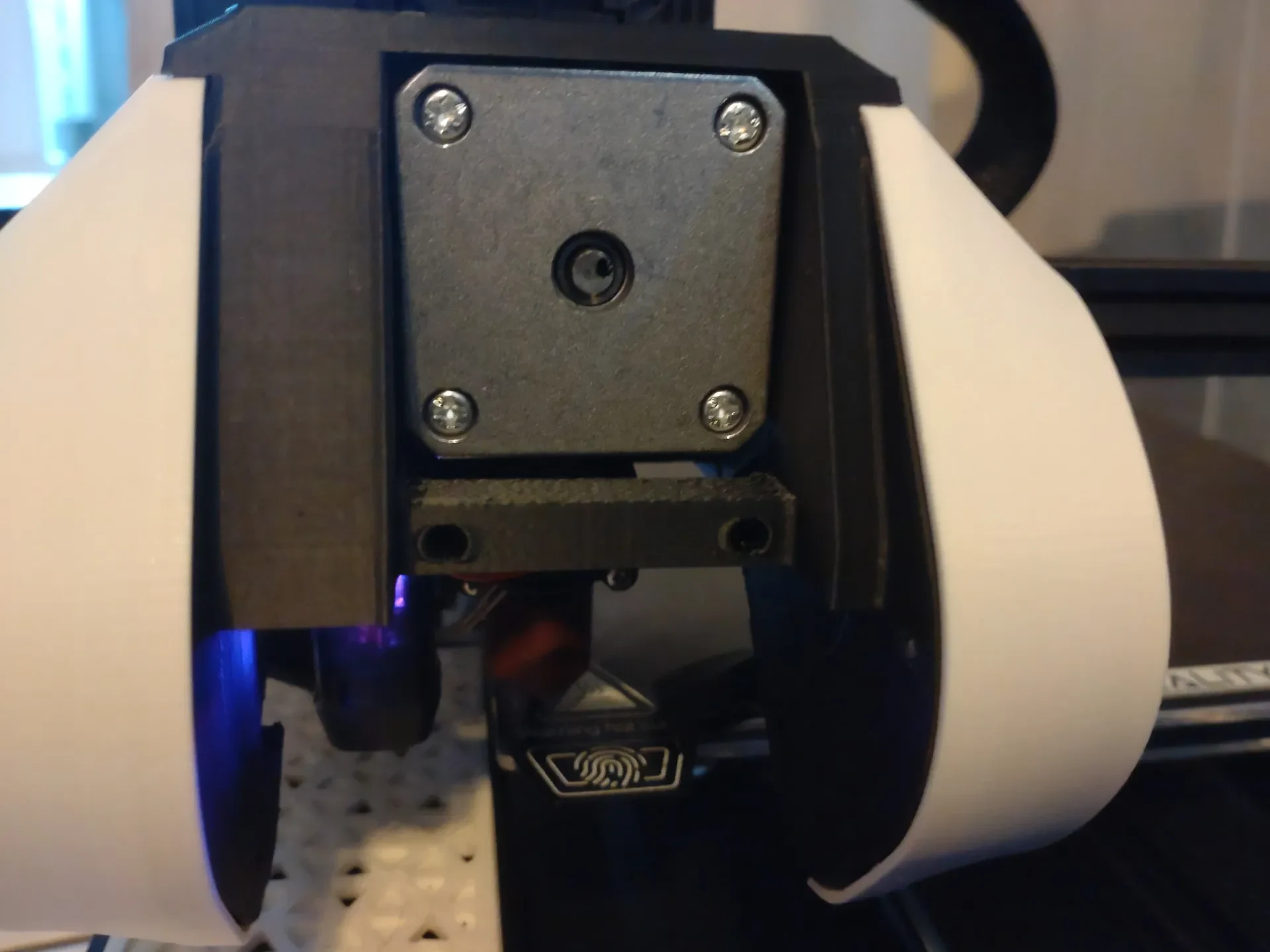

FatBurner для Creality Ender v3 SE (версия с нефирменным/сплошным/неиспользованным/серым шаговым двигателем экструдера).

V1(НЗП):

Имеет несколько отверстий для тепловставок *Ruthex M3, четыре сверху (запасные), одно сзади справа (запасные) и четыре из них предназначены для нижней базы инструментов.

Два сквозных отверстия M2 на левой стороне предназначены для крепления ручки.

Немного оптимизирован, поэтому требуется меньш�� поддержки.

Основание напечатано PETG 0,12 + тонкая опора для дерева при 10 градусах. примерно через 5,5 часов.

ЗАДАЧА:

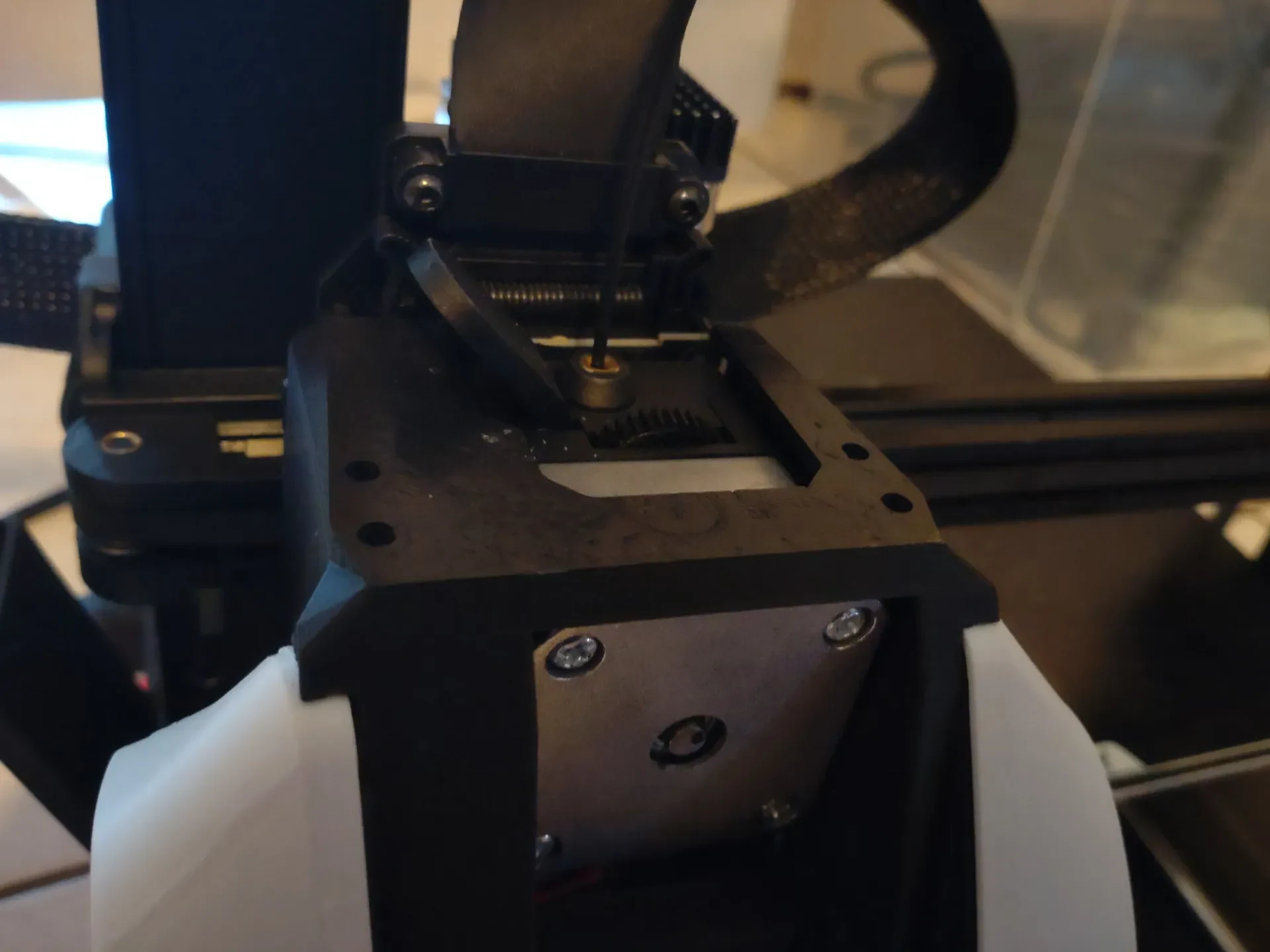

Проверочные отверстия (нужно высверлить) по-прежнему подходят к фирменному шаговому экструдеру с резьбовыми отверстиями (если кто-то может это подтвердить, буду очень признателен). Обновление: не подходит (мне пришлось поднять левую/правую базу, чтобы выровнять воздуховоды)

Удалить устаревшие дыры

Уменьшите/выровняйте расстояние от воздуховода до сопла.

Вентилятор горячего конца + крепление для светодиода (ожидается)

Оптимизация формы ToolMount Для более четкой печати.

Передняя обложка (ожидается)

V1.tools (ожидается):
ToolBaseV1:

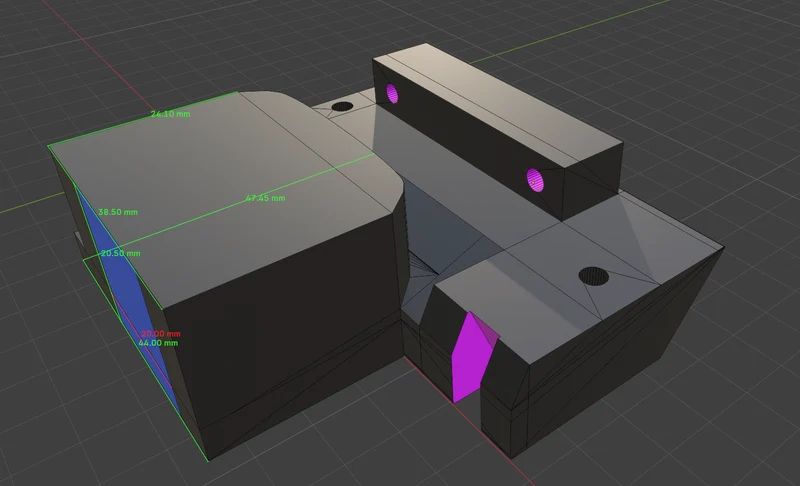

Модель шаблона: ToolBase с внутренним пространством (38,5...42,59 x 47,45×20,5 м��) с допуском между шаговыми регуляторами ~1,5 мм. Работает с ToolMount этого FatBurner для дальнейшего развития. Он включает в себя встроенные направляющие для кабеля, вырезы и четыре точки крепления M3 для болтов M3x16.

Создано для комплекта керамического нагревательного блока Ender-3 V3 KE https://store.creality.com/products/ender-3-v3-ke-ceramic-heating-block-kit

Крепление вентилятора с горячим концом (потребуются 2 болта M3x16, тип головки по выбору)

РучкаV1:

Ручка для загрузки нити с левой стороны https://www.thingiverse.com/thing:7018423
Требуется: х
2 болта M2x5 с полукруглой головкой

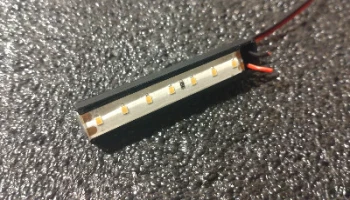

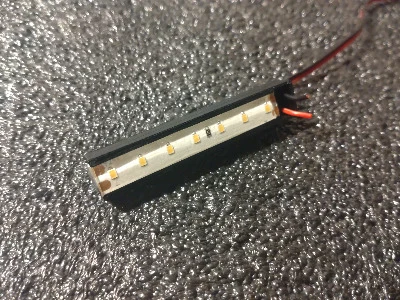

ЛедБарВ1:

Светодиодная панель частиц для освещения объекта.
Требуется:
клейкая силиконовая светодиодная лента 24 В постоянного тока 8x2, обрезанная по 50 мм (= 7 светодиодов),
Металлическая полоса 1х8х50 под него,
Предохранитель и провода,
Логический модификатор o.e, чтобы объединить его с нужным инструментом).

SisorBladeToolV1 (концепция находится на рассмотрении):

Инструмент для резки винила Sisor
Требуется:
Держатель лезвий Siser для лезвий 45° и 60°,
Лезвие Siser 45/60°,
SCS6UU Линейный рельсовый подшипник,
Стопорный болт М6х50,
Пружина/Эластик,
Коврик для резки термокровати (или двусторонний скотч на испорченной старой тарелке)

Примечания:

Похоже, что дешевые 5015 не любят быстрых движений по оси xy, могут издавать дребезжащие звуки (в моей установке это делает один вентилятор Pengdlantu5015DC‑24V, в следующей итерации попробую другой/запасной вентилятор).

Используйте нож, чтобы очистить/разрезать вложенную опору внутри небольших зазоров вверху, чтобы крышки поместились.
