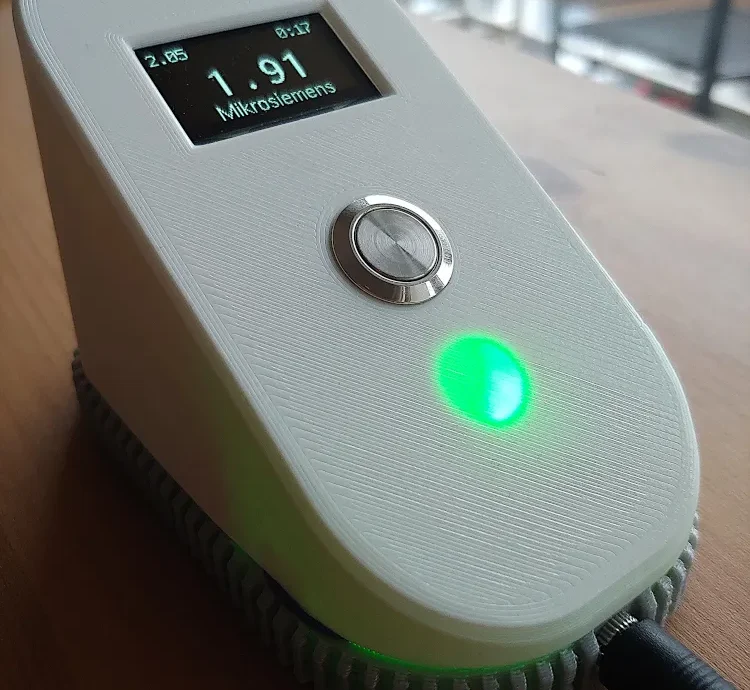

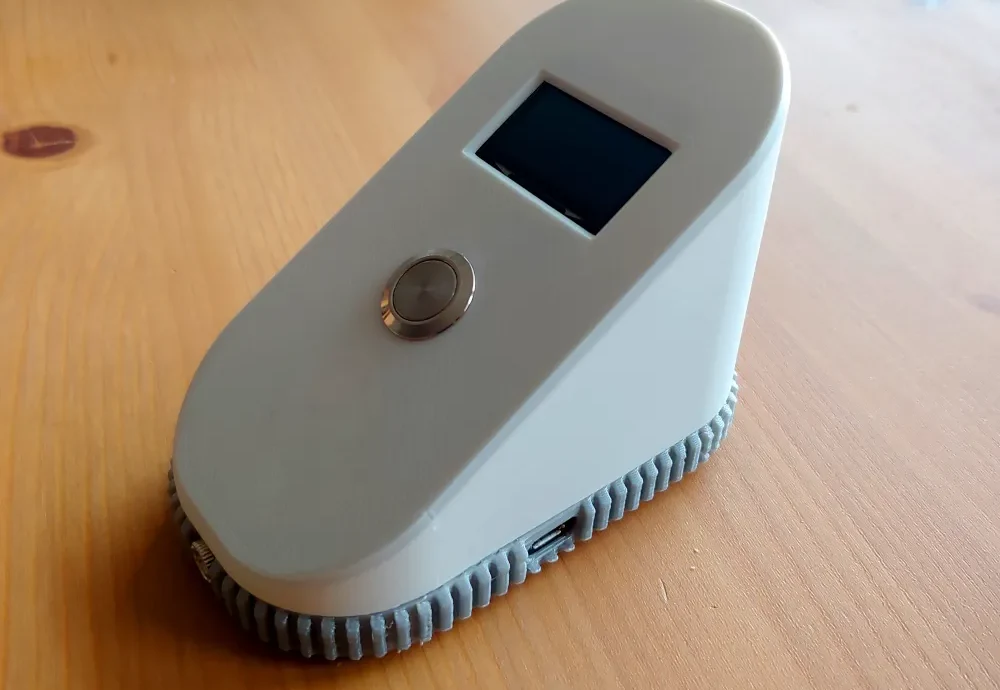

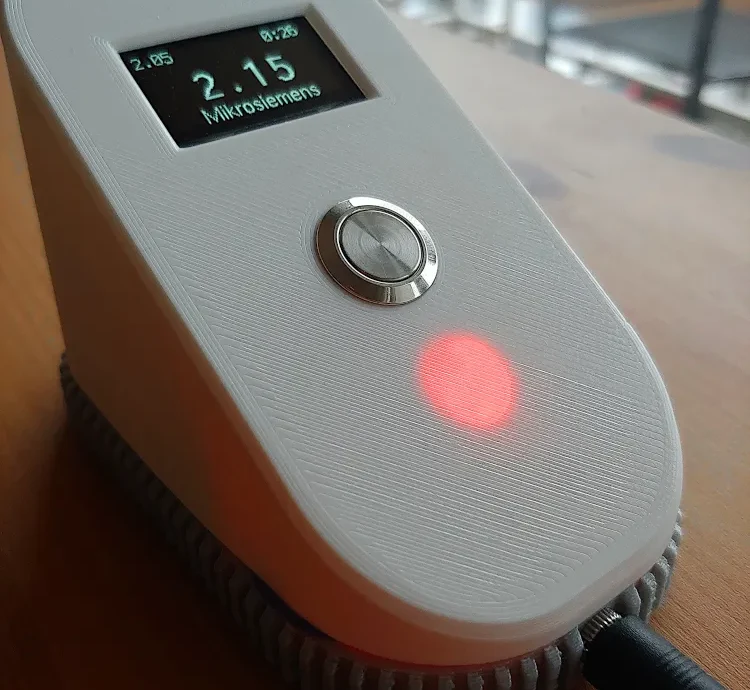

Чехол для ESP32 NodeMCU и дисплея

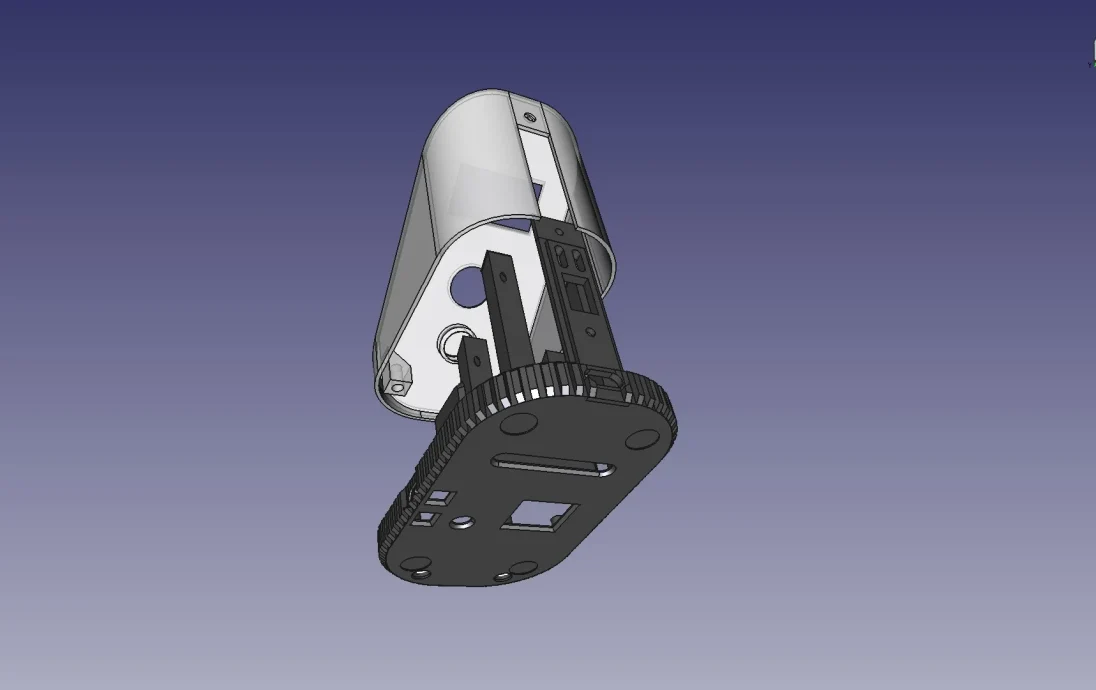

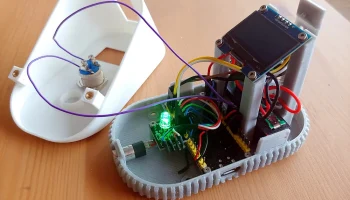

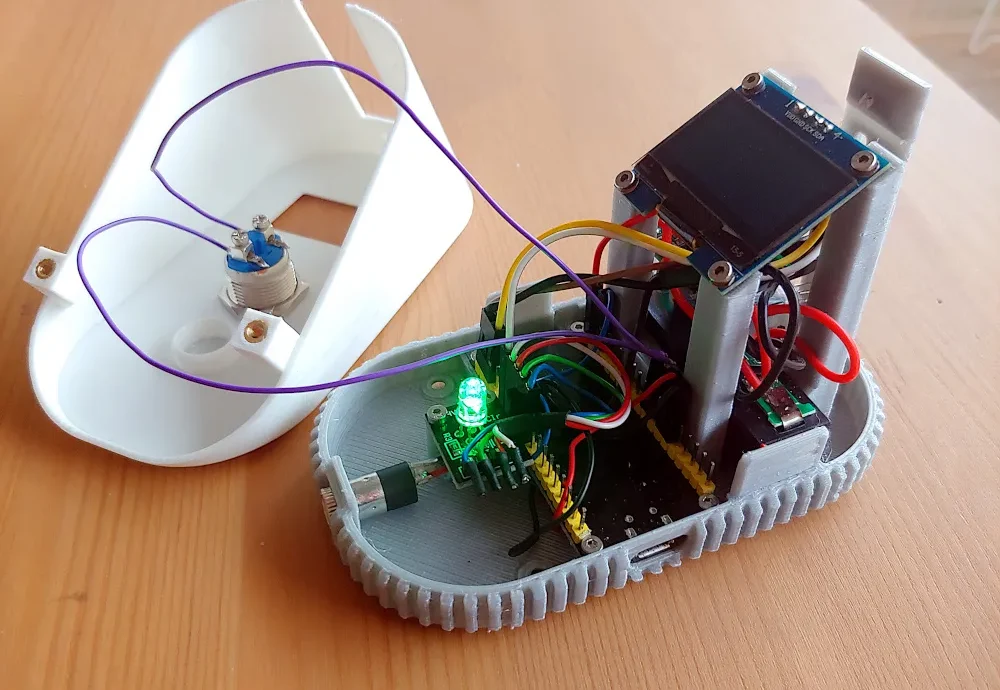

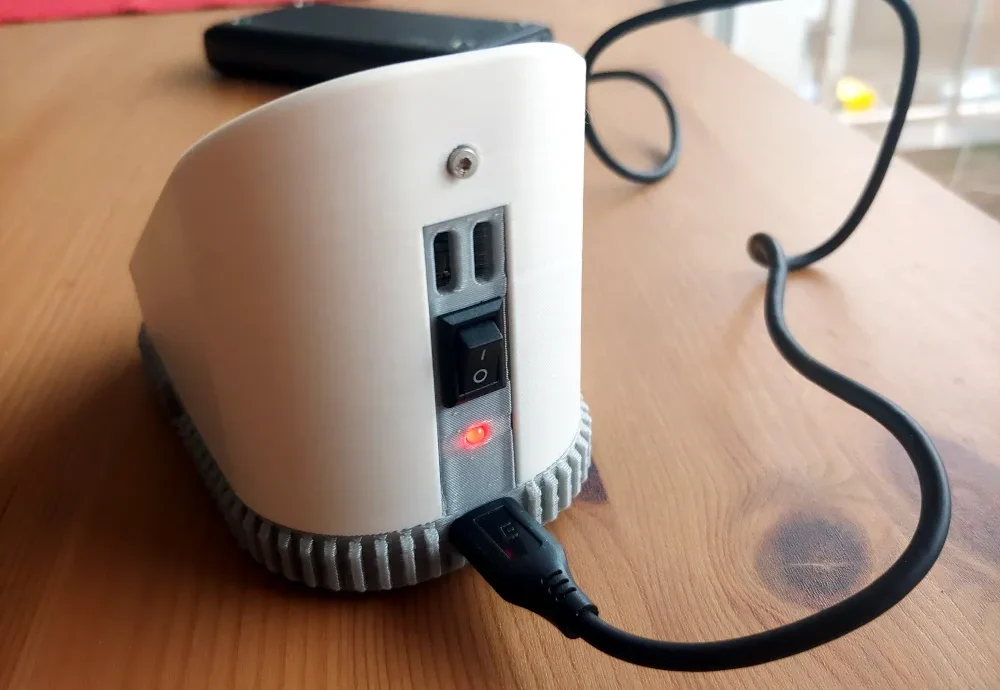

Я постарался спроектировать небольшой и прочный корпус, вмещающий все, что необходимо для простых приложений микроконтроллера, в минимально возможном пространстве: плата разработчика, OLED-дисплей, мобильный источник питания, включая плату зарядки, схему защиты и соединение USB-C, переключатель включения/выключения, светодиод RGB для информации о состоянии, кнопку для операций переключения, делитель напряжения и гнездо для удобного подключения датчиков.

Части

Плата разработчика NodeMCU

1,3-дюймовый OLED-дисплей

1 аккумулятор LiFePo4 600 мАч

Держатель батареи АА

Плата зарядки TP5000

Плата защиты цепи аккумулятора

Адаптер питания USB типа C

Мини-выключатель питания

кнопка 16 мм

RGB-светодиодный модуль

Разъем 3,5 мм

Резьбовые вставки: 1x M2x4x3,2, 2x M3x5,7x4,6.

несколько винтов М2 и М3

некоторые провода и разъемы DuPont
