Датчик температуры и влажности

Релиз v2.0

Особенности проекта

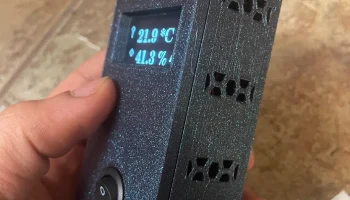

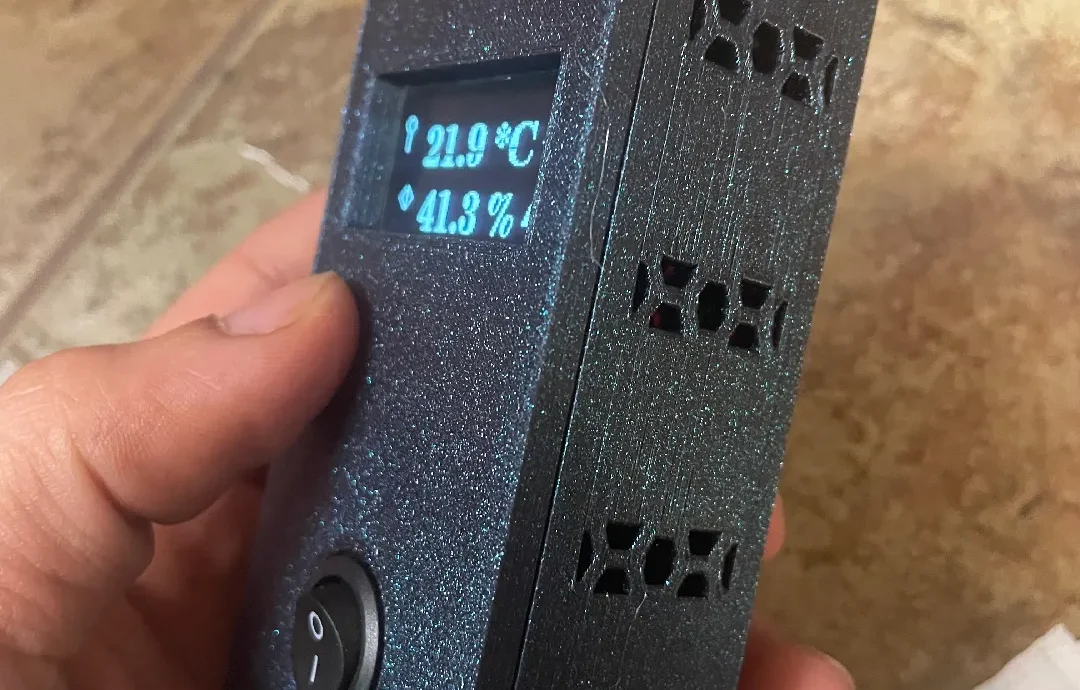

Этот проект представляет собой компактный монитор температуры и влажности, построенный на базе ESP32-C3, датчика BME280 и 1,3-дюймового OLED-дисплея SH1106. Он разработан с учетом простоты, низкого энергопотребления и четкой визуальной обратной связи. В конструкцию также встроен винтовой механизм, гарантирующий как надежную фиксацию, так и точное выравнивание.

Энергоэффективный
Wi-Fi полностью отключен для снижения энергопотребления.
ESP32-C3 работает на пониженной частоте процессора (80 МГц) для экономии энергии.
Датчик работает в «принудительном режиме» с низким энергопотреблением, снимая показания только при необходимости.
Показания датчика в реальном времени
Отображает температуру в градусах Цельсия и относительную влажность в процентах.
Значения температуры корректируются с заданным пользователем смещением для большей точности. (Смещение температуры по умолчанию установлено на 0. Вы можете вручную настроить его в коде в строке 16, чтобы откалибровать показания на основе вашего конкретного датчика.)
Новые показания снимаются и отображаются каждые 10 секунд.

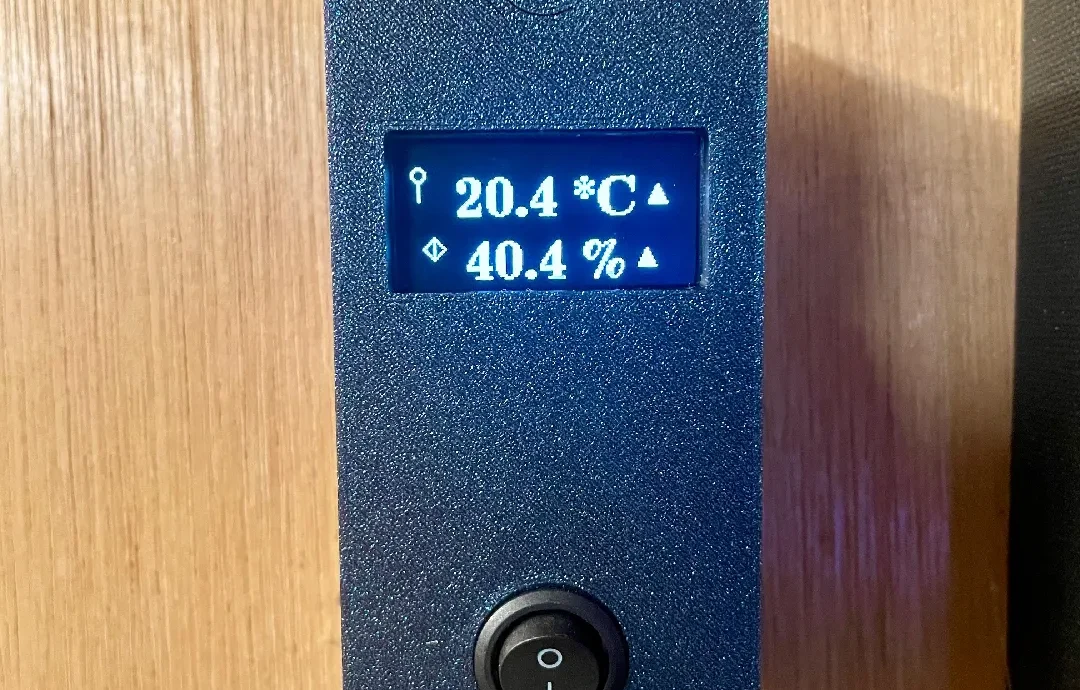

Понятный визуальный интерфейс
Большой, легко читаемый текст, показывающий температуру и влажность.
Пользовательские значки: термометр для температуры и листок для влажности.
Индикаторы тренда показывают, растут ли значения, падают или стабильны, с помощью стрелок или линий.
Плавная последовательность запуска
При включении питания появляется сообщение «Калибровка...» с анимацией вращающихся точек, обеспечивающее визуальную обратную связь во время инициализации.

Необходимые детали:
ЭСП32 С3 Мини
Модуль BME280
1,3-дюймовый OLED-модуль дисплея
Модуль TP4056 (если вы планируете использовать внутреннюю батарею)
Батарея
Переключатель SPST вкл./выкл.
Гнездо USB C
Провода, пистолет для горячего клея, паяльник и т. д.

Руководство по проводке:
Компонентное соединение Штырь ESP32-C3
OLED-дисплей VCC 3,3 В
Земля Земля
СДА ГПИО 8
СКЛ GPIO 9
Датчик BME280 VCC 3,3 В
Земля Земля
СДА ГПИО 8
СКЛ GPIO 9

Настройки печати
Высота слоя: 0,2 мм
Поддержка: Нет
