Нап CubeNode; Чехол для семян xiao Esp32 + Wio-sx1262......

Привет!

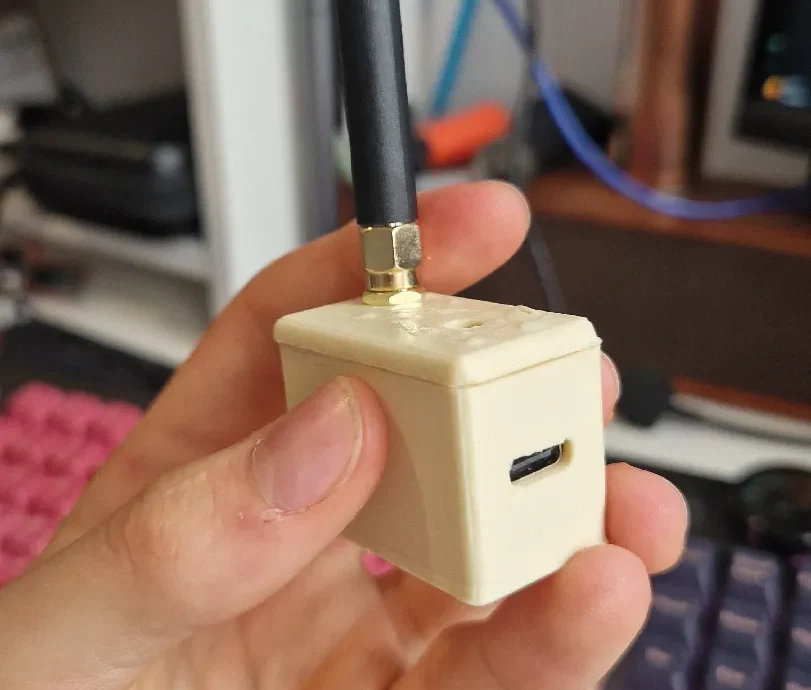

Вот мой второй кейс для Meshtastic!

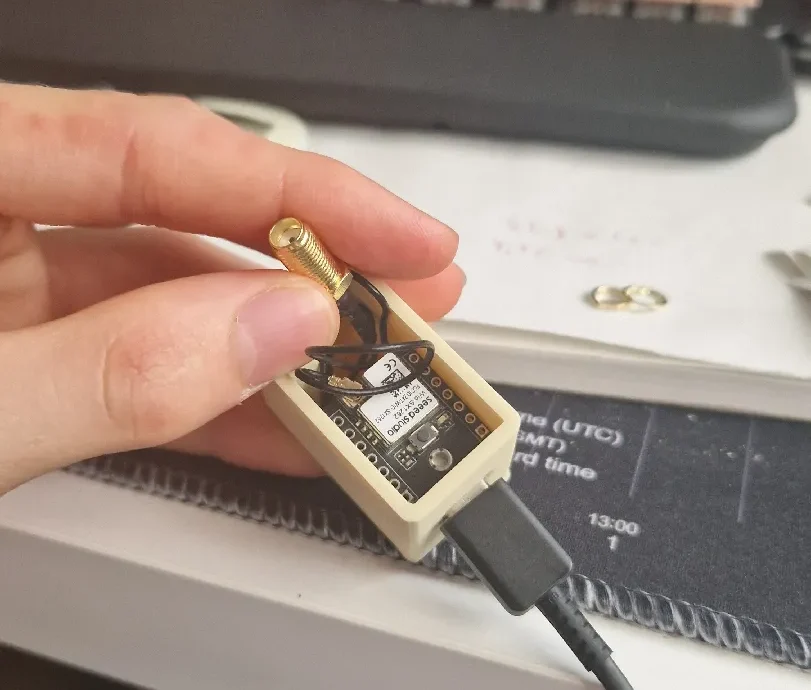

На этот раз он предназначен для ESP32 с SX1262 от Seeed XIAO и использует припаянные контакты.

Чтобы перезагрузить устройство, просто вставьте трубку с чернилами Bic через отверстие и нажмите кнопку сброса.

Необходимы дополнительные услуги:

Пигтейл от SMA до IPEX (идеально — 5 см или короче)

Клей

(Необязательно, но рекомендуется) Антенна Bluetooth меньшего размера, хотя штатную антенну все равно можно вставить.

Этапы сборки:

Прикрепите антенну BLE на место внизу.

Расположите комплект.

Вверните разъем IPEX в крышку узла.

Заправьте кабели внутрь.

Склейте верхнюю и нижнюю части между собой.

Чтобы разобрать его:

Вы можете либо открыть его, либо вставить в отверстие небольшой крючок, чтобы отломить верхнюю часть.
