ESP32-S3 SuperMini C4001(SEN0609) Корпус ммВолны........

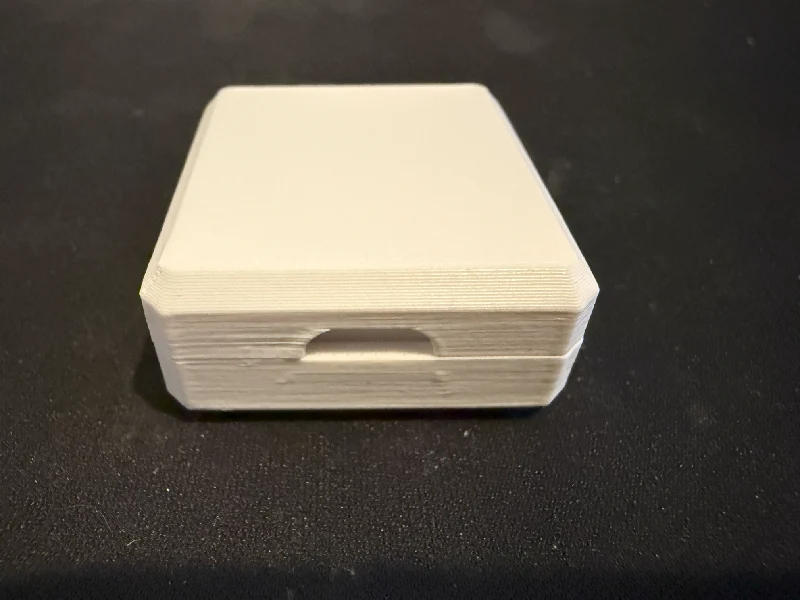

*Обновлен профиль до версии 2 — улучшенная конструкция, которую теперь легче разбирать (улучшенные допуски на зазоры и выемка сзади, позволяющая разобрать его без повреждений).

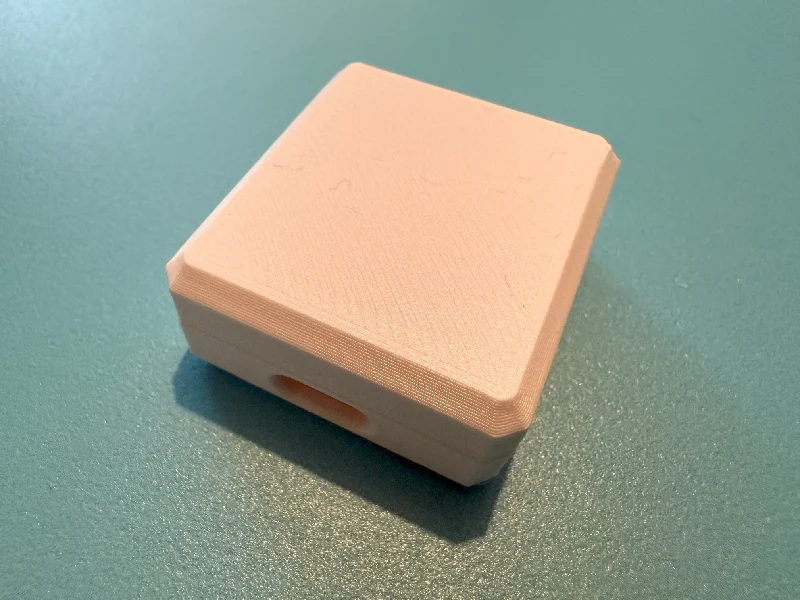

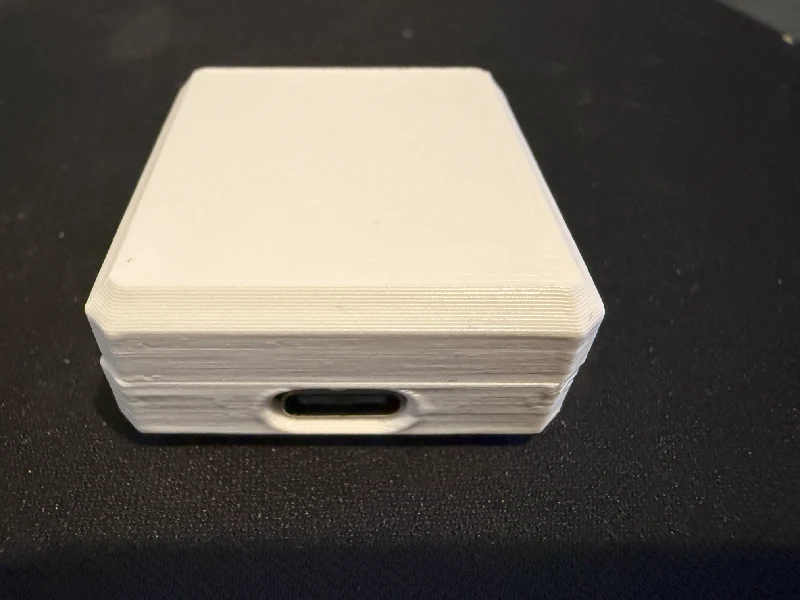

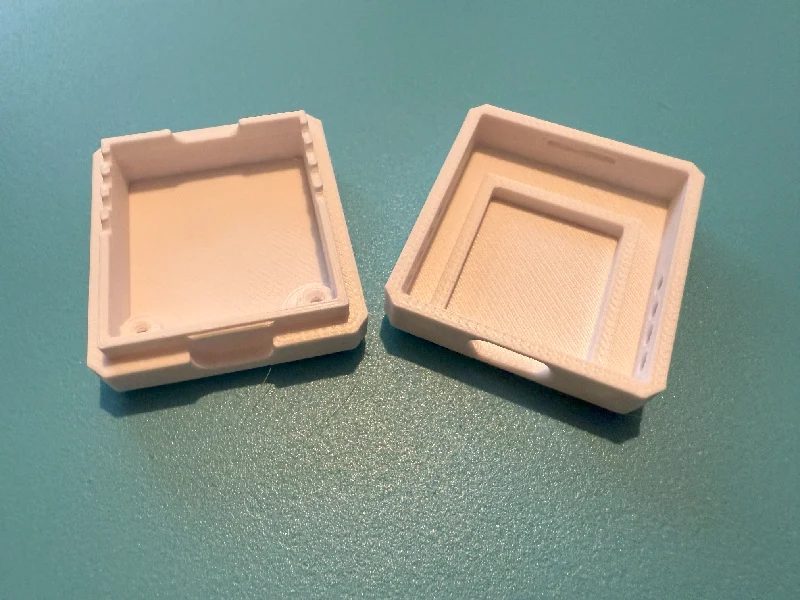

Удобный корпус с защелкивающимся замком для сборки датчика миллиметрового диапазона для ESPHome с использованием ESP32-S3 SuperMini и DFRobot C4001 (датчик миллиметрового диапазона SEN0609, 25 метров).

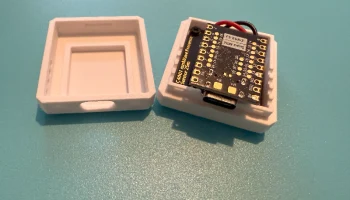

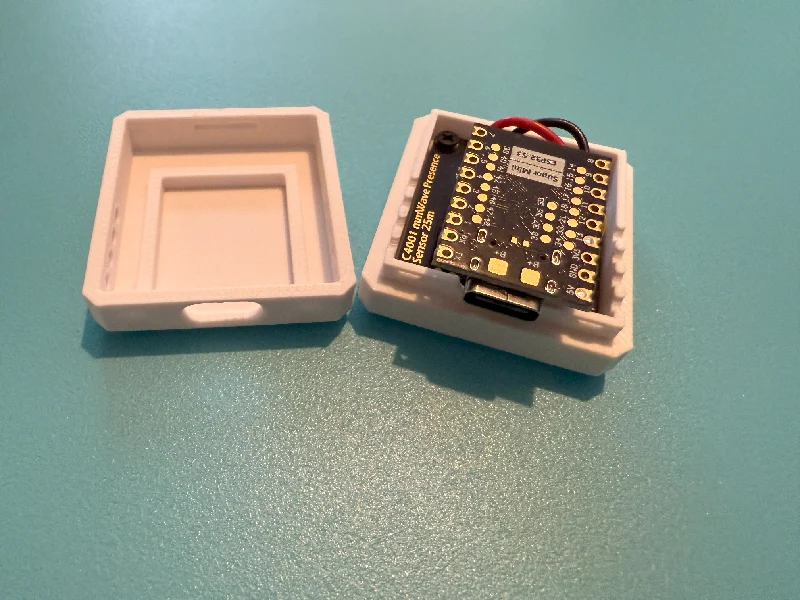

C4001 удерживается на месте с помощью двух винтов M2x4 мм (зазор для M2x5 мм имеется, поэтому его должно быть достаточно).

5 проводов для пайки (при условии, что вы используете оба контакта UART и вывод OUT).

Я использовал:

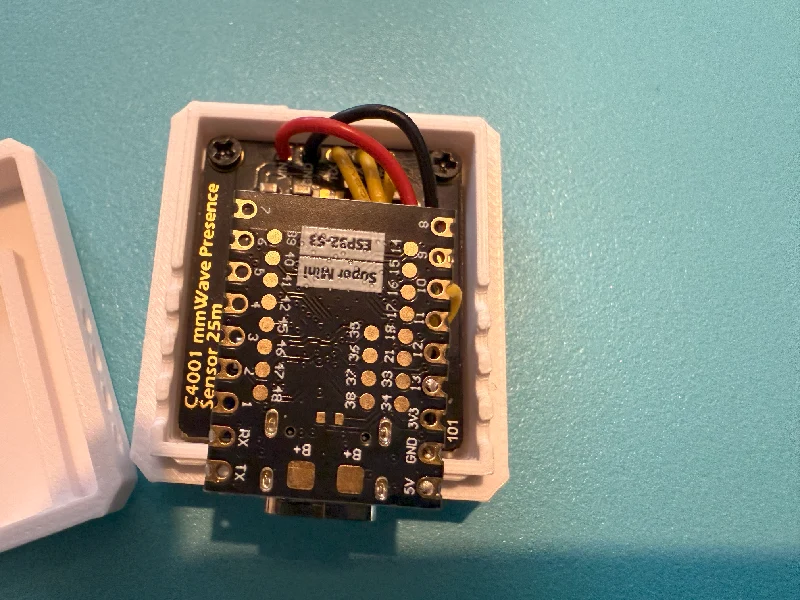

(C4001→ESP32-S3)

5В→5В

Земля→Земля

ВЫХОД→GPIO13

TX→RX(GPIO44)

RX→TX(GPIO43)

Вот ссылка на конфигурацию ESPHome yaml: https://github.com/drathbone/ESPHome/blob/main/ESP32-S2_DFRobot_C4001.yaml — она использует общую конфигурацию, представленную в вики DFRobot, с изменениями для контактов.

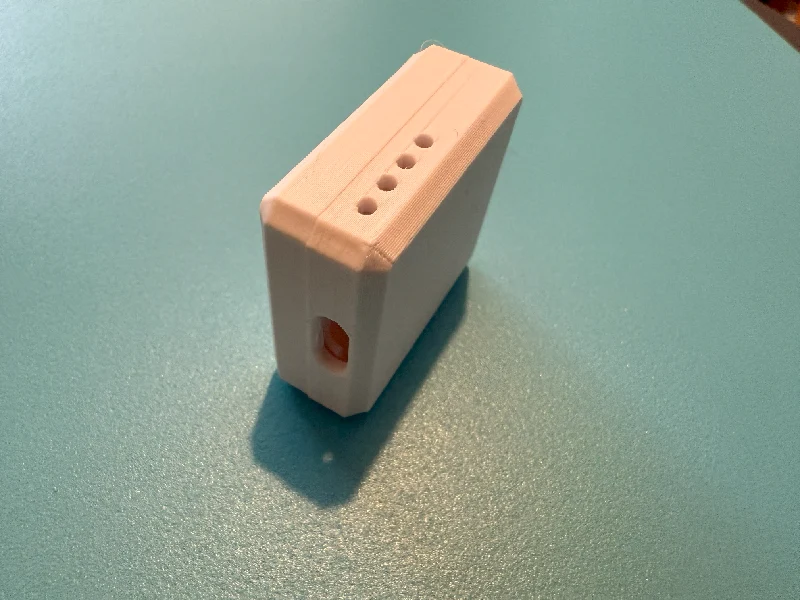

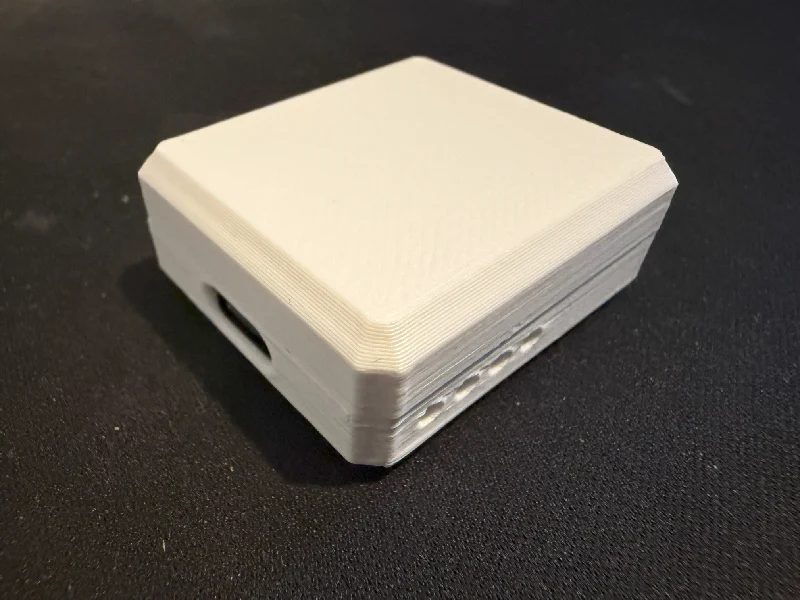

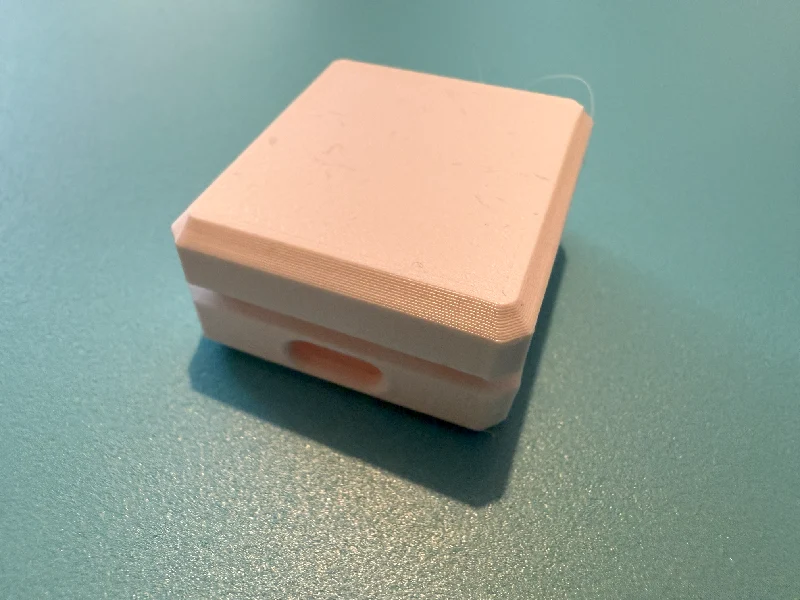

Корпус плотно прилегает к защелкам, и я печатаю из PETG (из-за нагревания ESP32-S3), хотя это довольно простая печать, поэтому она должна быть хороша с любой выбранной вами нитью. На ESP32 есть несколько маленьких отверстий для циркуляции воздуха.

Надеюсь, кому-то это будет полезно :)
