Минимальный чехол для XIAO ESP32 S3 Sense

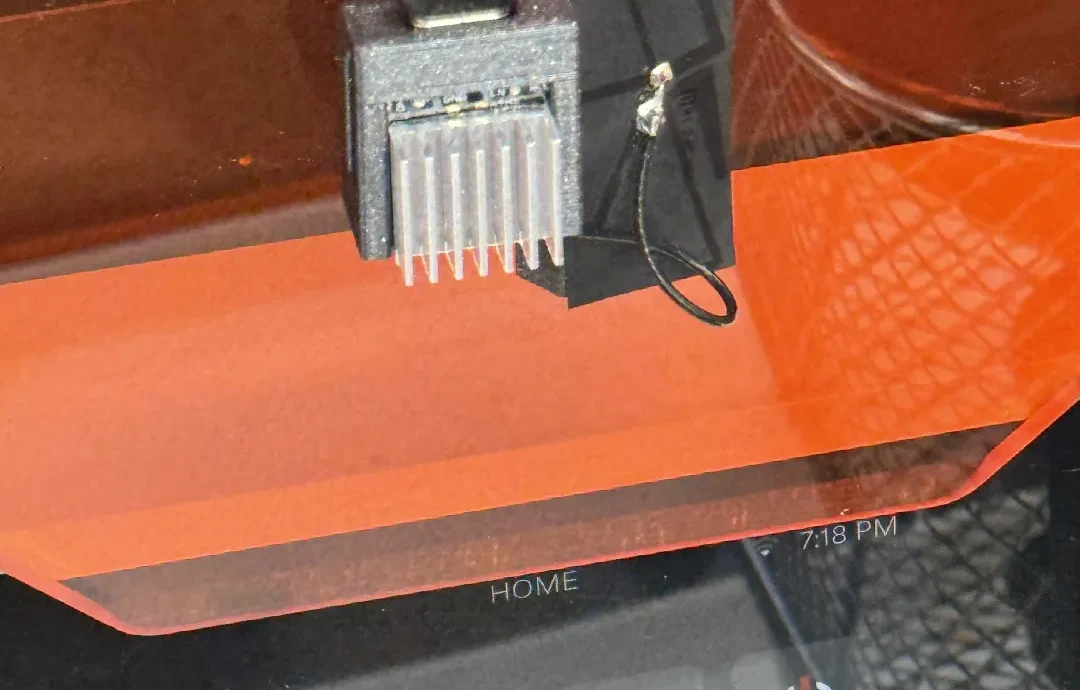

Я купил Seeed Studio XIAO ESP32S3 для своего Prusa XL, но он слишком сильно нагревается, чтобы использовать его внутри корпуса. С другой стороны, теперь, когда прошивка наконец поддерживает PrusaConnect, он должен отлично работать, прикрепленный к передней части моего SL1S.

Печатайте со слоями 0,2 мм и любым заполнением, которое вы хотите (вероятно, даже 0% подойдет).

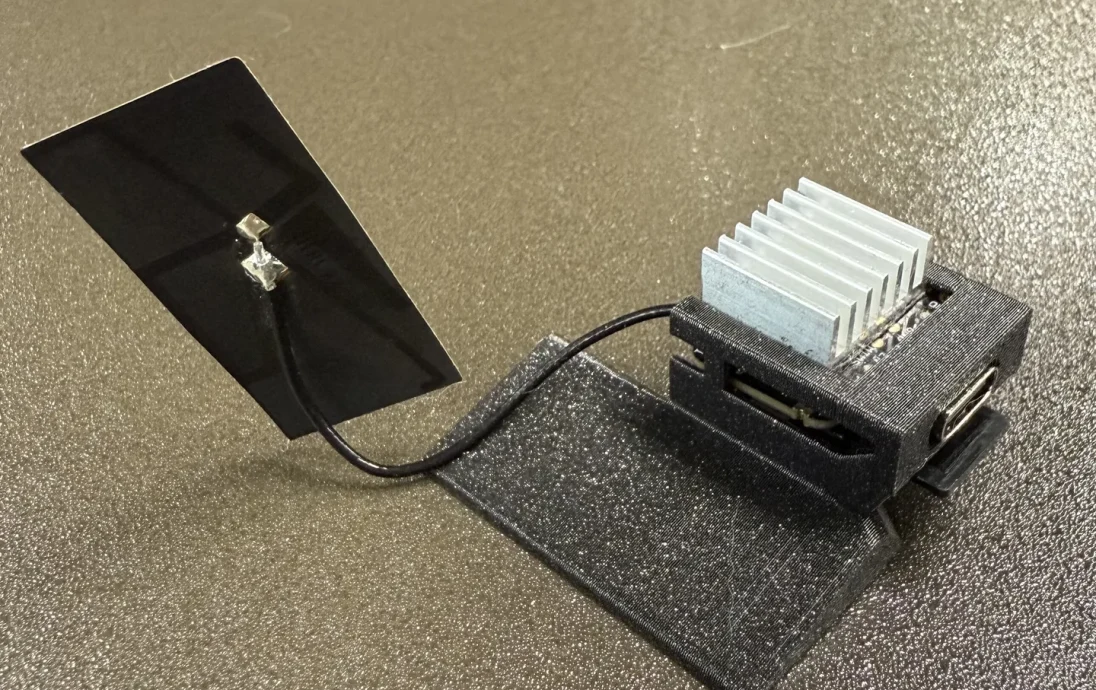

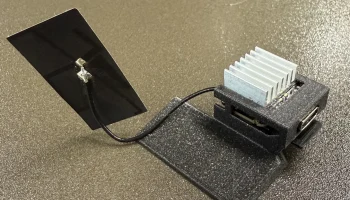

Из-за его склонности к перегреву мне нужен был минималистичный корпус с хорошей вентиляцией и местом для внешнего радиатора (шириной до 15 мм). Это простая посадка с трением, которая в основном удерживается самим USB-соединением. Установка камеры в слот может оказаться немного затруднительной, но все должно собраться без особых усилий.

Инструкции по прошивке соответствующей прошивки можно найти на странице GitHub Prusa-Firmware-ESP32-Cam.

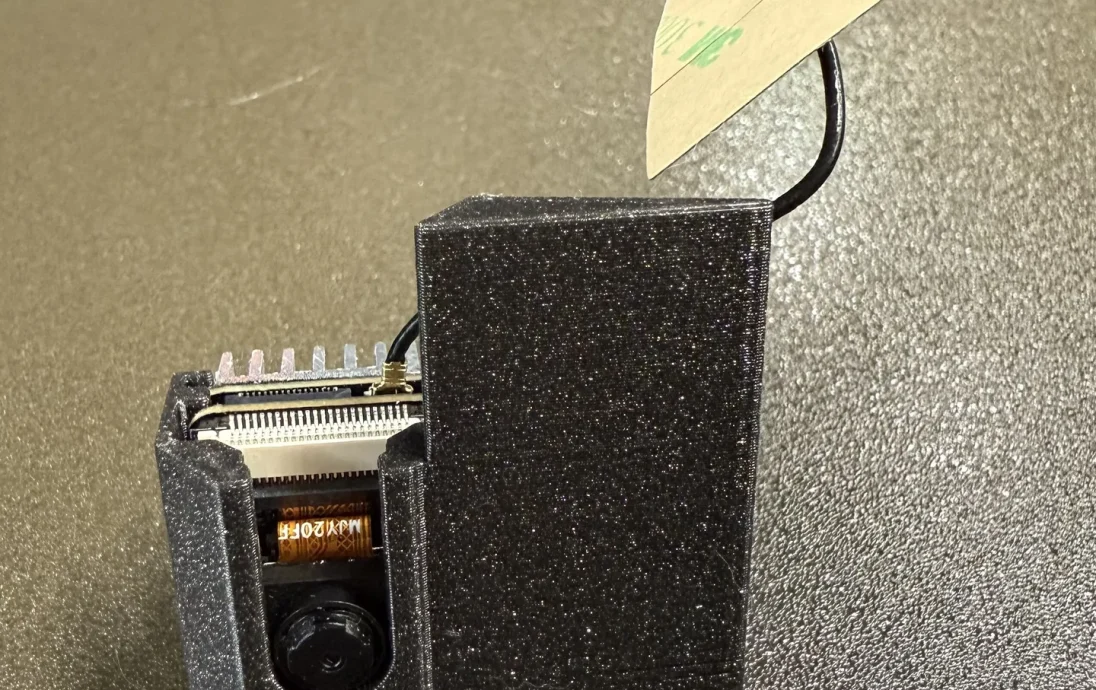

Основная конструкция для этого включала в себя большую «ленту», которую мне нужно было прикрепит�� к корпусу SL1S. Это смещение 0,7 мм, чтобы компенсировать использование ленты VHB. Если у вас более тонкая лента, ее можно настроить с помощью параметрического САПР (см. ниже).

Я также предоставил «простую» версию этого чехла для тех, кто захочет использовать его для других целей. Тем не менее, я настоятельно рекомендую вам просмотреть ссылку на исходный код САПР ниже и либо спроектировать непосредственно в Onshape, либо экспортировать что-то, что лучше подходит для ремиксов, чем STL.

Как и большинство вещей, которые я проектирую, вы можете найти исходный код параметрического САПР здесь, в Onshape.
