Корпус Zigbee-маршрутизатора XIAO ESP32-C6 (разделенная к..

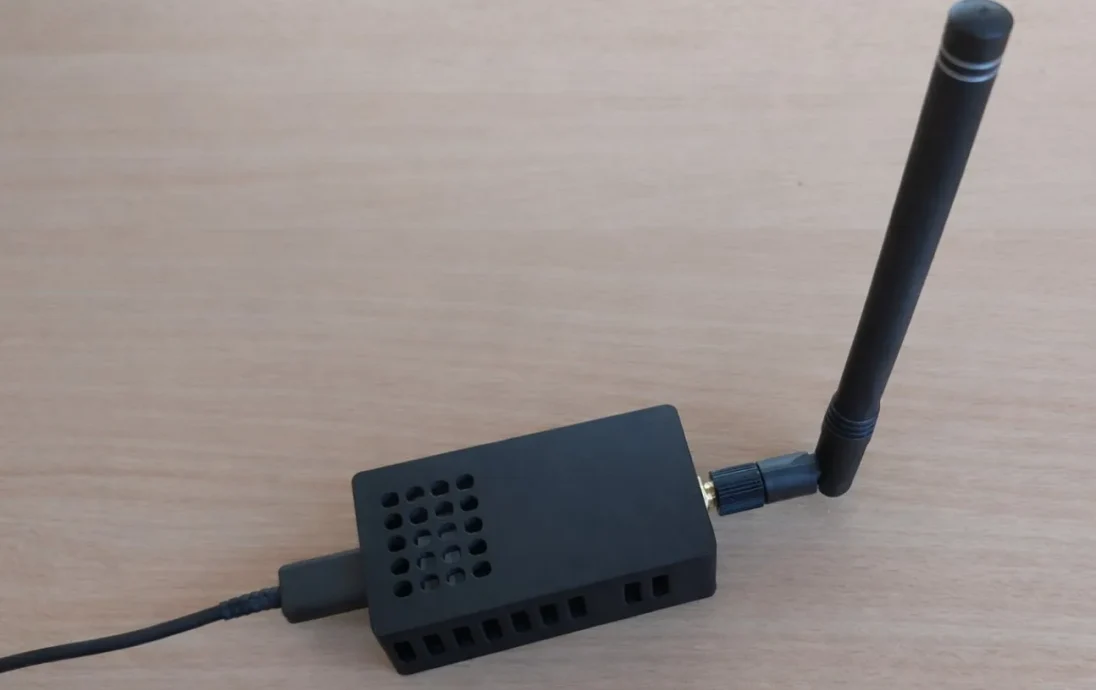

Это компактный вентилируемый корпус для Seeed Studio XIAO ESP32-C6, предназначенный для стабильной установки маршрутизатора / расширителя диапазона Zigbee.

Особенности

доступ через USB-C

Переборочное крепление SMA для внешней антенны 2,4 ГГц (через пигтейл u.FL → SMA)

Никаких винтов не требуется

Возможен монтаж на двусторонний скотч (например, 3M VHB).

Аппаратное обеспечение/спецификация

1 × Seeed Studio XIAO ESP32-C6

1 × u.FL → косичка переборки SMA

1 × 2,4 ГГц SMA-антенна

Двусторонний скотч (рекомендуется: 3M VHB)

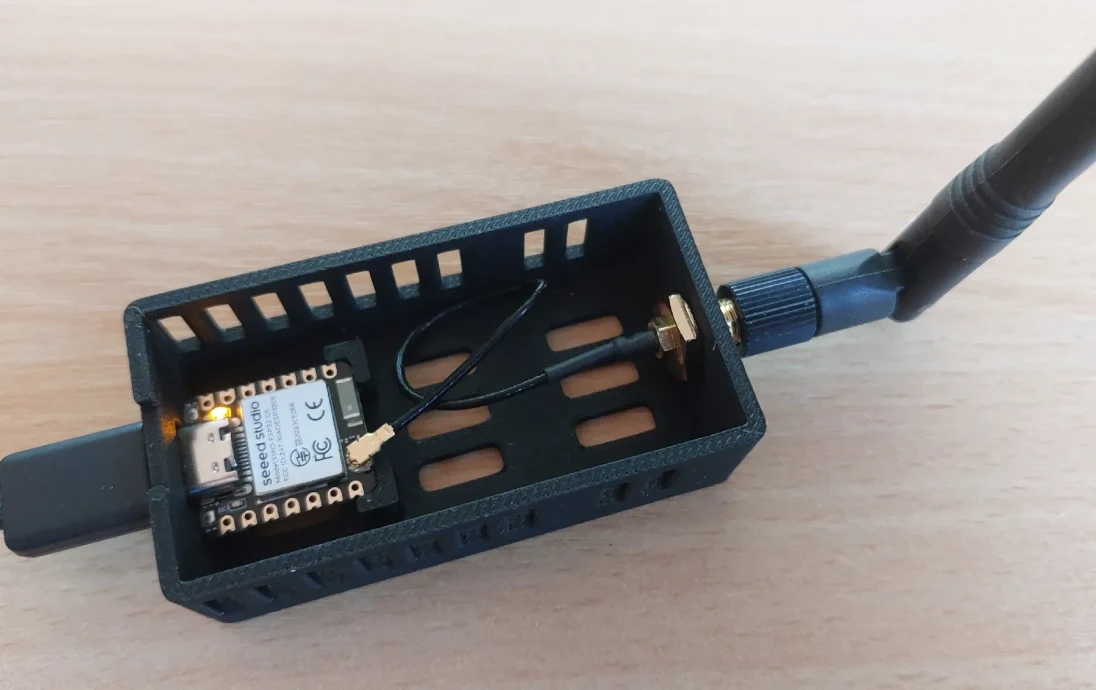

Сборка

Осторожно защелкните разъем u.FL на XIAO (нажмите прямо вниз).

Поместите XIAO в базу и совместите отверстие USB-C.

Вставьте перегородку SMA в отверстие и затяните гайку.

Прикрутите антенну.

Закройте крышку.

Закрепите корпус с помощью двустороннего скотча.

Печать

Высота слоя: 0,2 мм

Периметры: 2-3

Заполнение: 15-20%

Поддерживает: нет

Материал: PLA или PETG.

Прошивка
В настоящее время я использую модифицированный пример Arduino (расширитель диапазона Zigbee (маршрутизатор) для XIAO ESP32C6). Точный эскиз + этапы прошивки скоро опубликую (ссылка будет добавлена ​​сюда).
