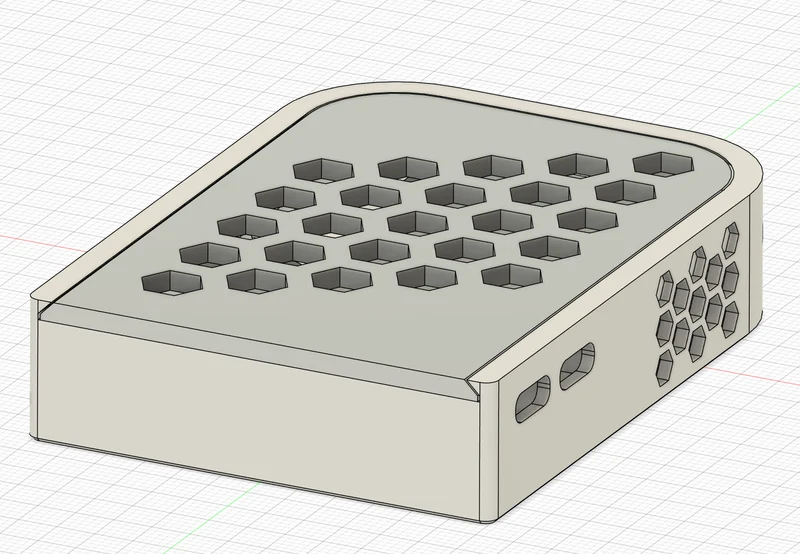

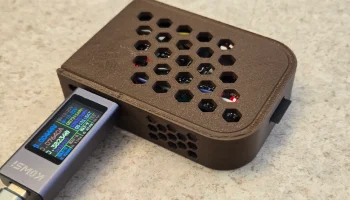

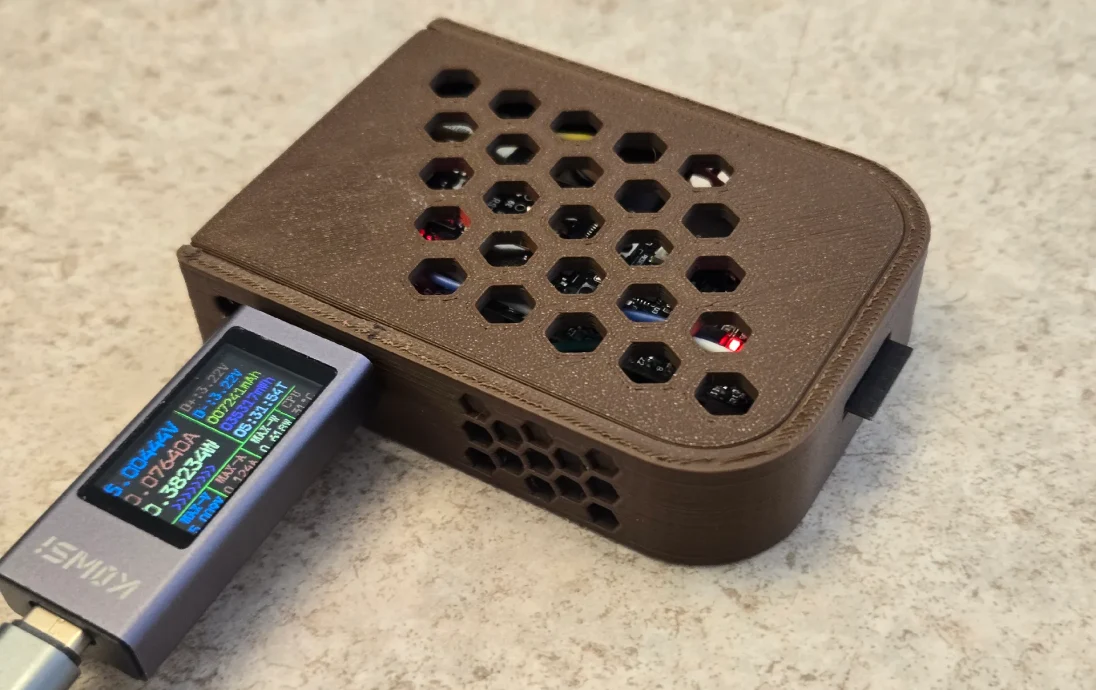

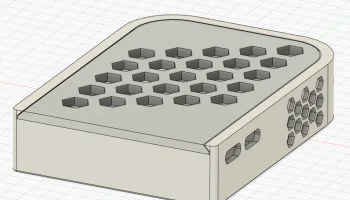

Корпус ESP32 для пограничного маршрутизатора OpenThread....

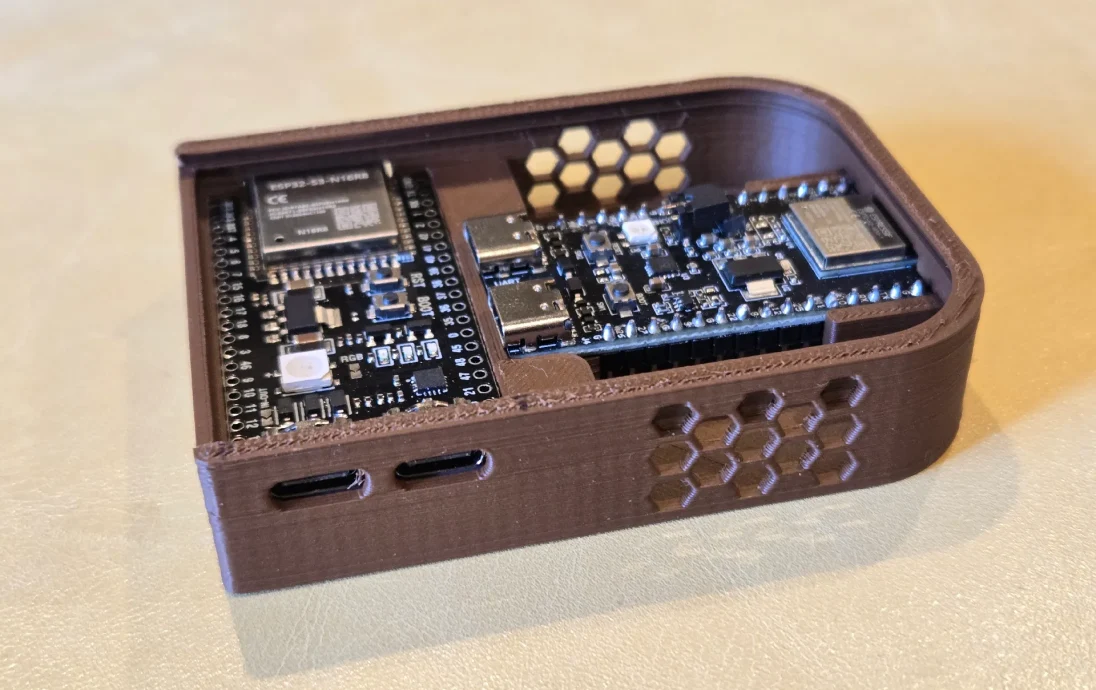

Пограничный маршрутизатор ESP Thread Border Router espressif стоил 20 долларов на Amazon, и у меня под рукой были комплекты разработчика ESP32-S3 и ESP32-H2, поэтому я собрал их вместе менее чем за половину этой суммы… плюс несколько часов на разработку этого корпуса.

| ЭСП32-С3 | ESP32-H2 (RCP) | Цель |
|--|--|--|
| 7 | РСТ | Сброс RCP |
| 8 | 9 | RCP-загрузка |
| 17 | 24 | RCP UART TX |
| 18 | 23 | RCP UART RX |
| 3,3 В | 3,3 В | Мощность (либо эта, либо 5В) |
| ЗЕМЛЯ | ЗЕМЛЯ | Силовое заземление |

Примечание. Я подключился к UART0 H2 вместо контактов espressif по умолчанию (и изменил их в меню конфигурации openthread/ot_rcp), и мне пришлось прошить его вручную, прежде чем что-то заработало. Предполагается, что S3 прошивает H2, потому что в него встроена прошивка RCP, но у меня это никогда не работало, и я не знаю, как они думают, что это будет, когда загрузчик ПЗУ будет принимать только загрузку UART из UART0.
