Чехол Snap Fit для Raspberry Pi 4 с широким пространством...

Описание

Это индивидуальный корпус из двух частей для Raspberry Pi 4, созданный с нуля в Autodesk Fusion 360.

Плата Raspberry Pi 4 крепится к нижней части корпуса с помощью винтов, а верхняя и нижняя части корпуса смыкаются без винтов.

В корпусе используется конструкция с плотной защелкой. Естественные линии слоев, полученные при 3D-печати, помогают создать небольшое поверхностное трение между деталями, что позволяет верхней и нижней крышкам прочно сцеп��яться друг с другом. В собранном виде кейс держится очень надежно, но при необходимости его все равно можно открыть, приложив немного больше усилий.

Основные особенности

2 части конструкции

Плата Raspberry Pi 4 крепится к нижней части с помощью винтов.

Верхняя и нижняя части корпуса закрываются без винтов

Плотно прилегающая застежка

Надежное крепление между крышками

Вентиляционное отверстие на верхней крышке

Дополнительный зазор вокруг важных разъемов

Улучшенный зазор разъема

Одной из основных проблем многих корпусов Raspberry Pi 4, найденных в Интернете, является ограниченный зазор разъемов. В некоторых конструкциях может быть с��ожно или даже невозможно подключить кабели, если корпус разъема немного больше среднего.

Данная модель была разработана для решения этой проблемы.

Отверстия обеспечивают больше места для более крупных разъемов, в том числе:

Кабель питания USB-C

Аудио/линейный выход 3,5 мм

кабели микро-HDMI

В этом корпусе эти разъемы можно легко подключить без помех со стороны стенок корпуса.

Сборка

Корпус состоит из 2-х печатных частей:

Верхняя крышка

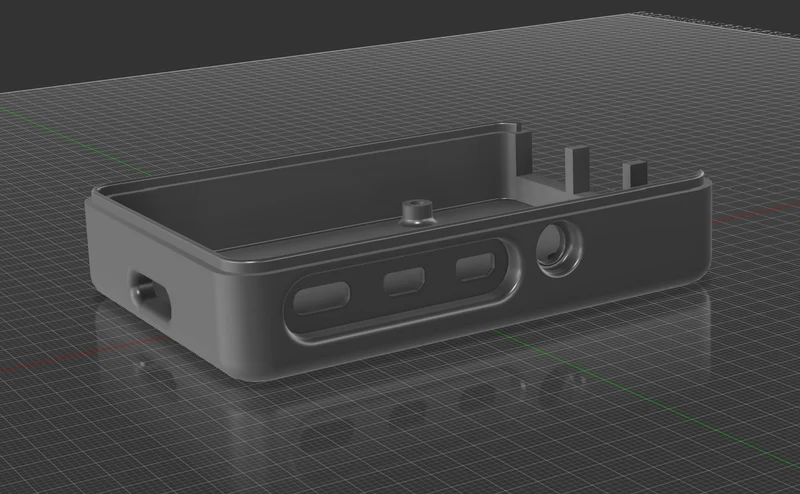

Нижняя крышка

Прикрепите плату Raspberry Pi 4 к нижней части с помощью подходящих винтов. После этого прижмите верхнюю крышку к нижней части до фиксации корпуса.

Настройки печати

Рекомендуемый материал: PLA, PLA+ или PETG.
Высота слоя: 0,2 мм
Заполнение: 15-25 %
Стены/периметры: 3 или более
Поддерживает: обычно не требуется, в зависимости от ориентации печати.

Для обеспечения наилучшего качества защелкивания печатайте с хорошей точностью размеров. Калибровка принтера может повлиять на плотность корпуса.

Примечания

Это не официальный продукт Raspberry Pi. Это специальный корпус, напечатанный на 3D-принтере, предназначенный для практического повседневного использования.

Модель была спроектирована с нуля в Autodesk Fusion 360.
