Камера ESP32 MK4S X-Axis Ball-Link

BallJoint подойдет к «футляру для камеры ESP32» от @MichalFanta.

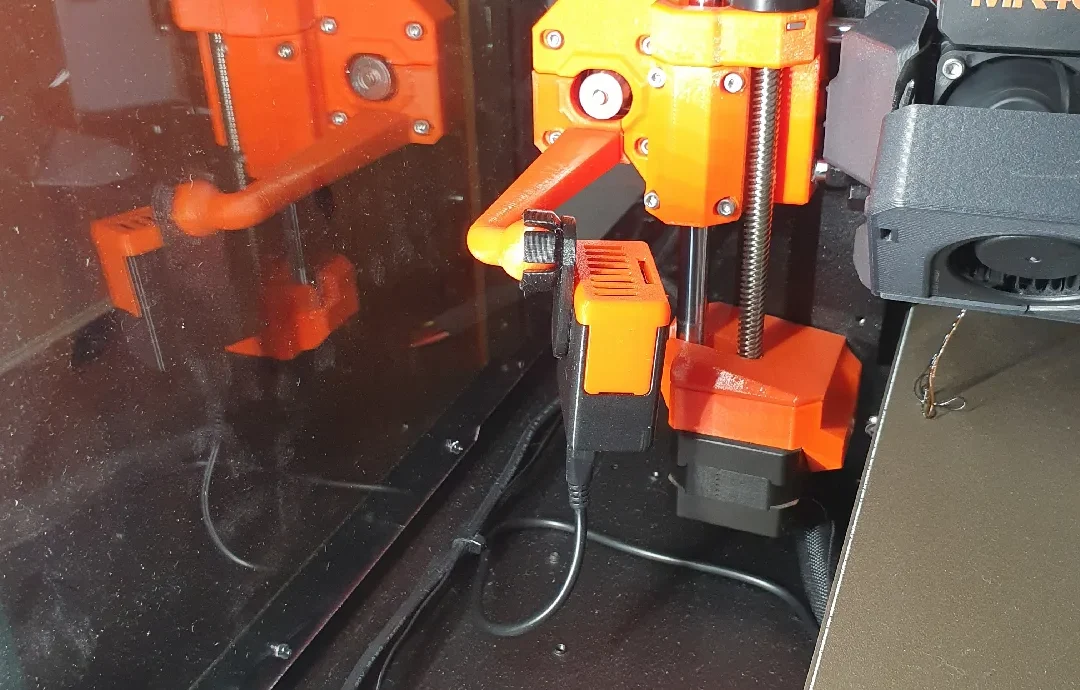

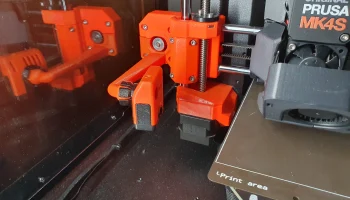

Смещение BallJoint приводит к тому, что линза располагается прямо под экструдером, поэтому сопло хорошо видно.

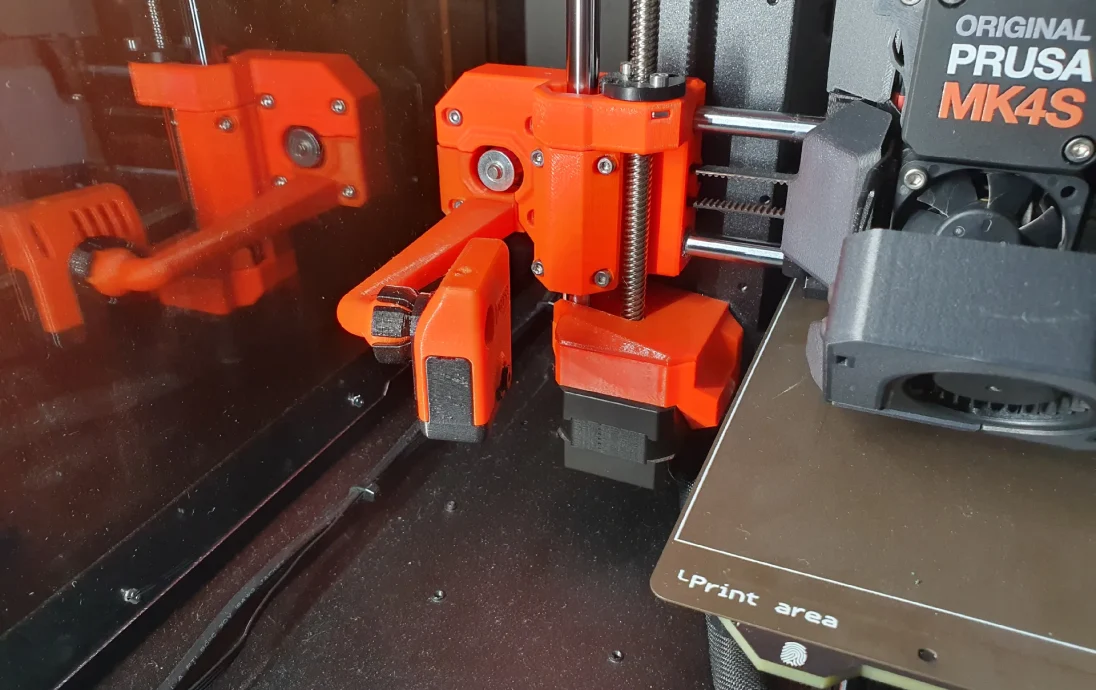

Существует две версии шаровой опоры: одна имеет вылет 20 мм, другая 8 мм. версия со смещением 20 мм работает, когда линза камеры расположена над светодиодом, а версия со смещением 8 мм («перевернутая») позволяет повернуть корпус на 180 °, чтобы расположить линзу под светодиодом (как видно на рисунке с тонким корпусом камеры).

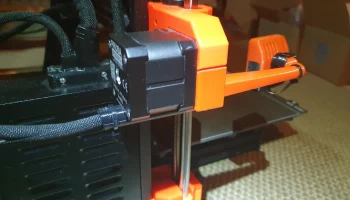

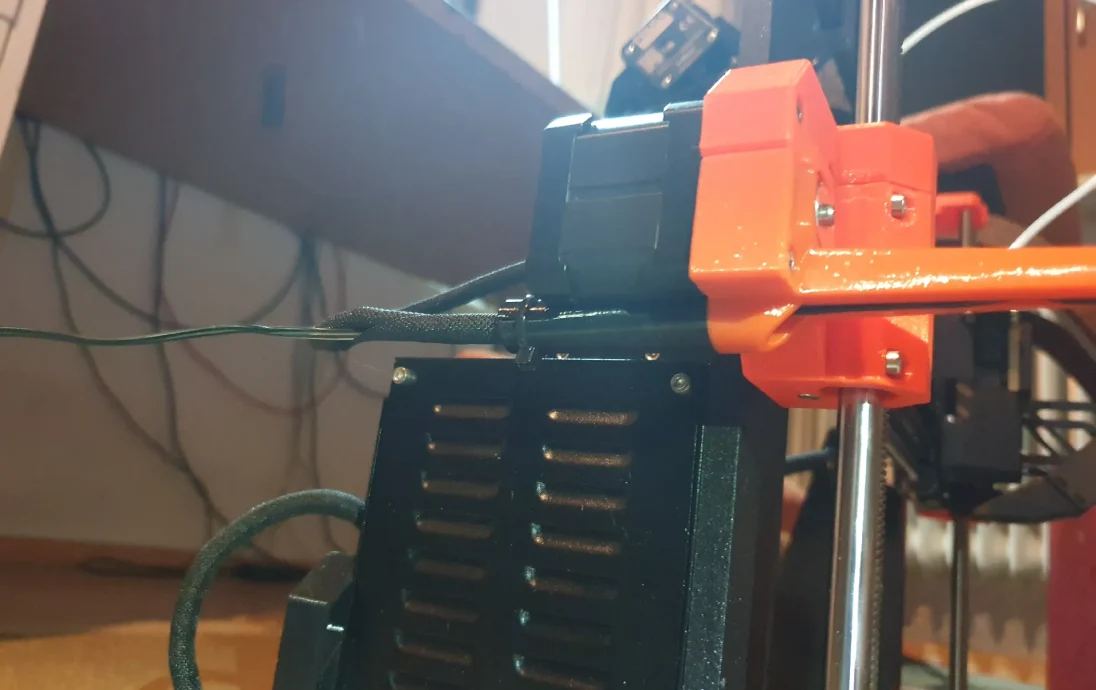

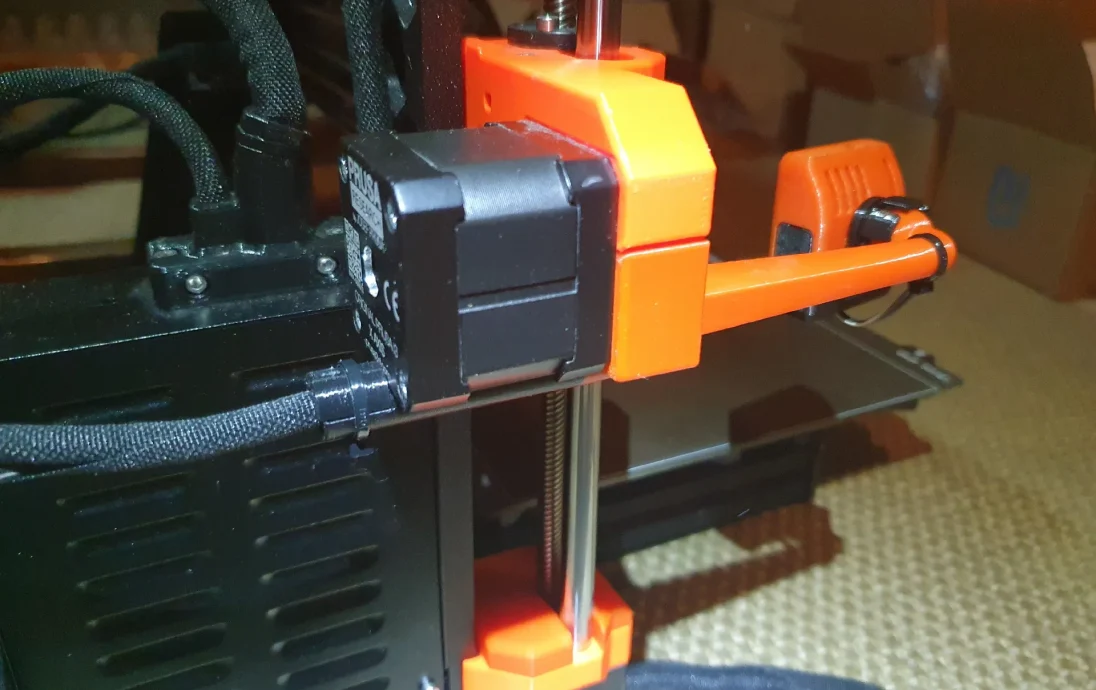

Существует также две версии рычага, который крепится к двигателю оси X. Один с добавлением опоры для кабеля двигателя (на другой стороне двигателя), а другой без него. Смотрите прикрепленные изображения.

РЕДАКТИРОВАНИЕ (22.12.2024): добавлен файл BallJointUpsideDownOptimized.3mf, который поднимает положение линзы на 2 мм.
