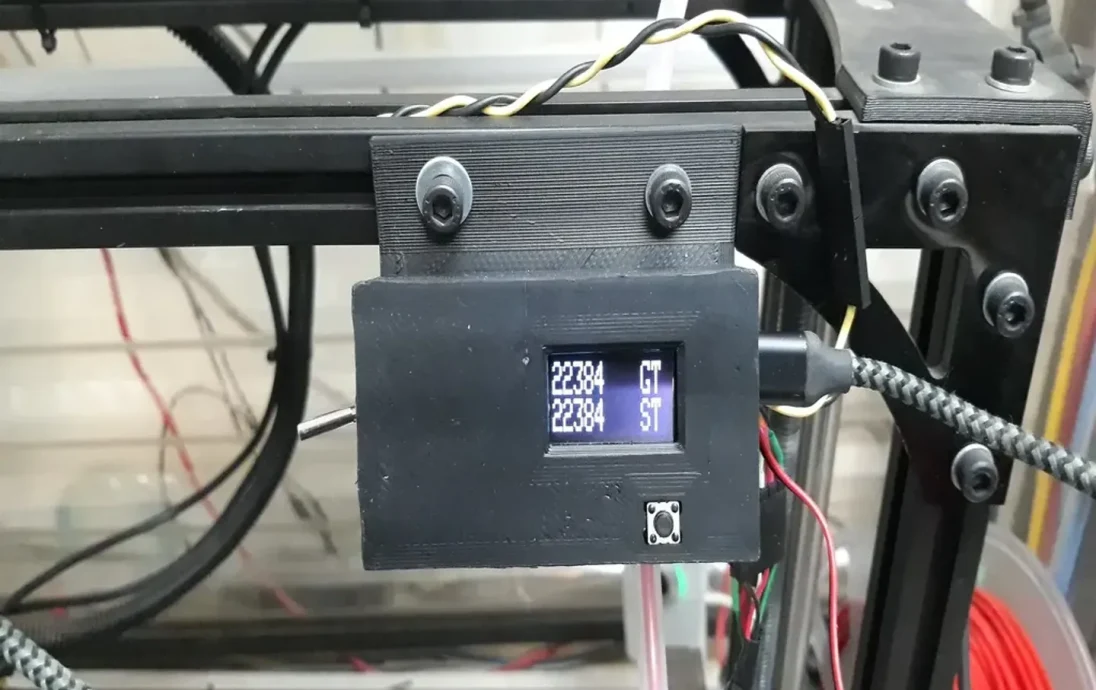

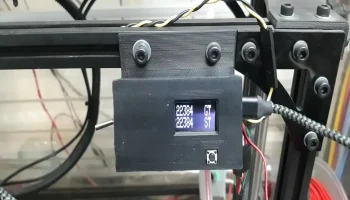

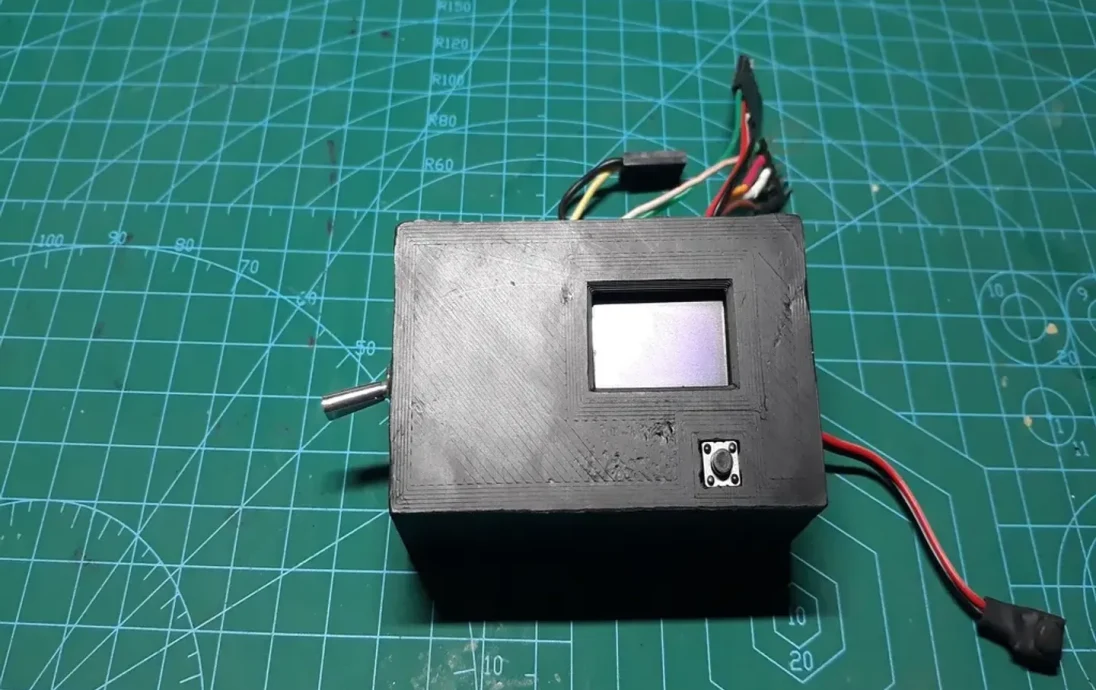

Коробка для Lolin ESP32 с OLED

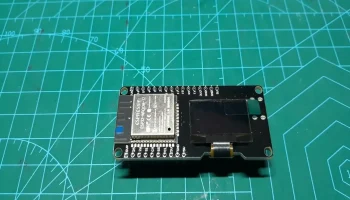

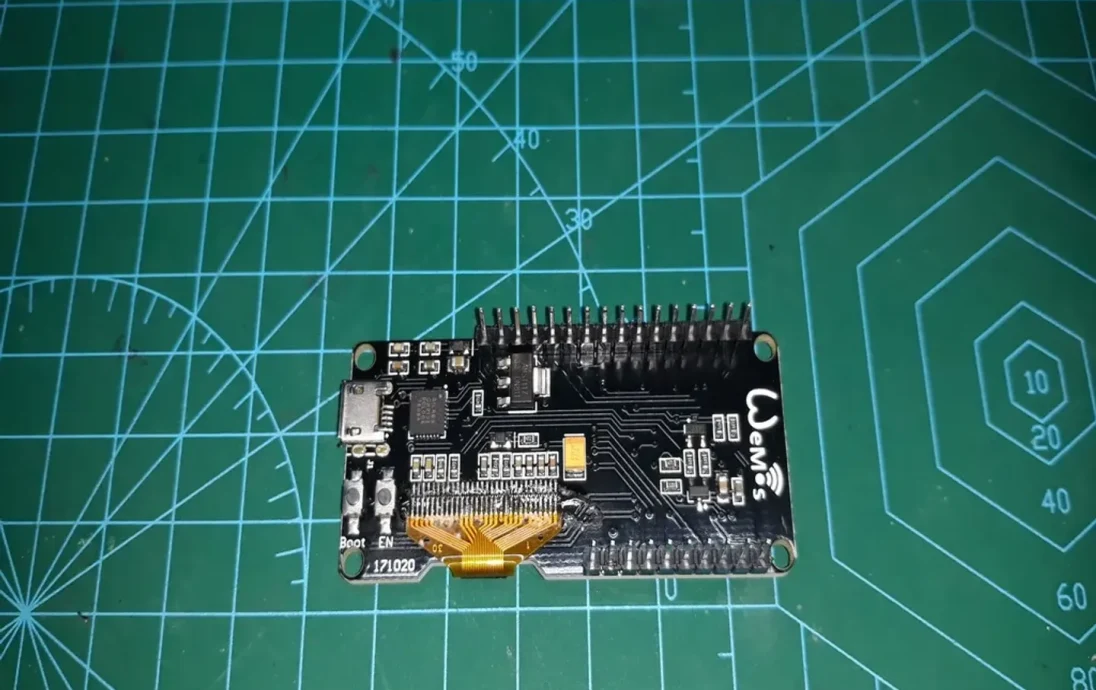

Это часть более крупного проекта, но я подумал, что этот кейс может быть полезен всем, кто захочет построить что-нибудь с помощью платы Lolin ESP32 Oled.

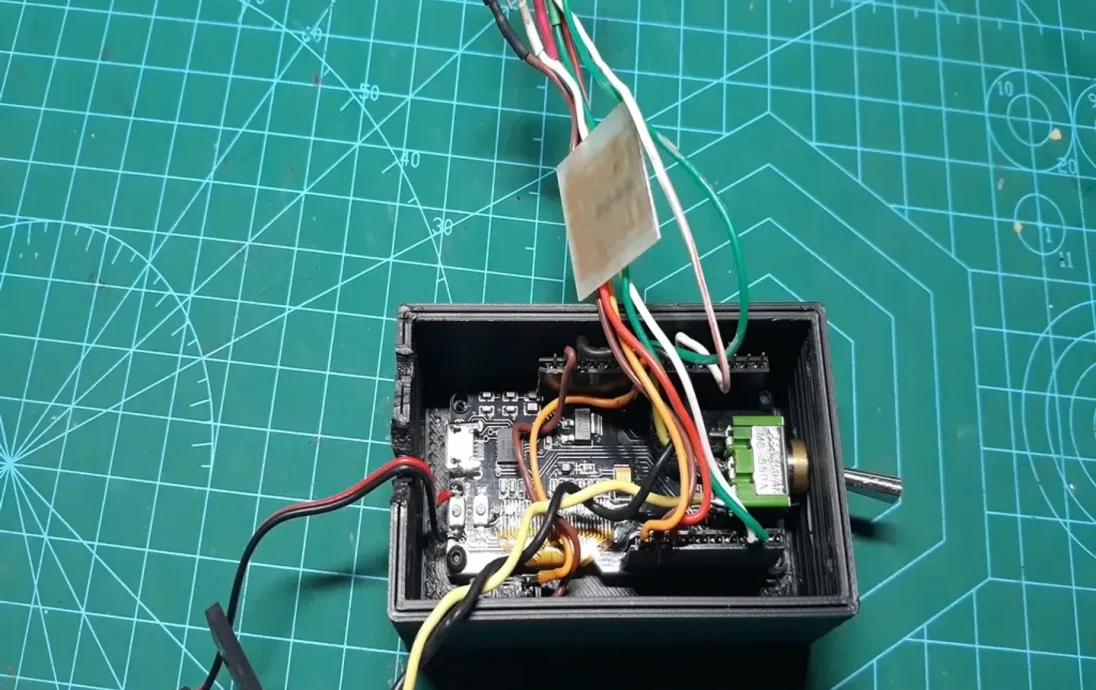

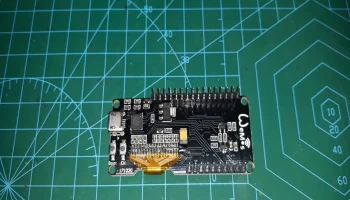

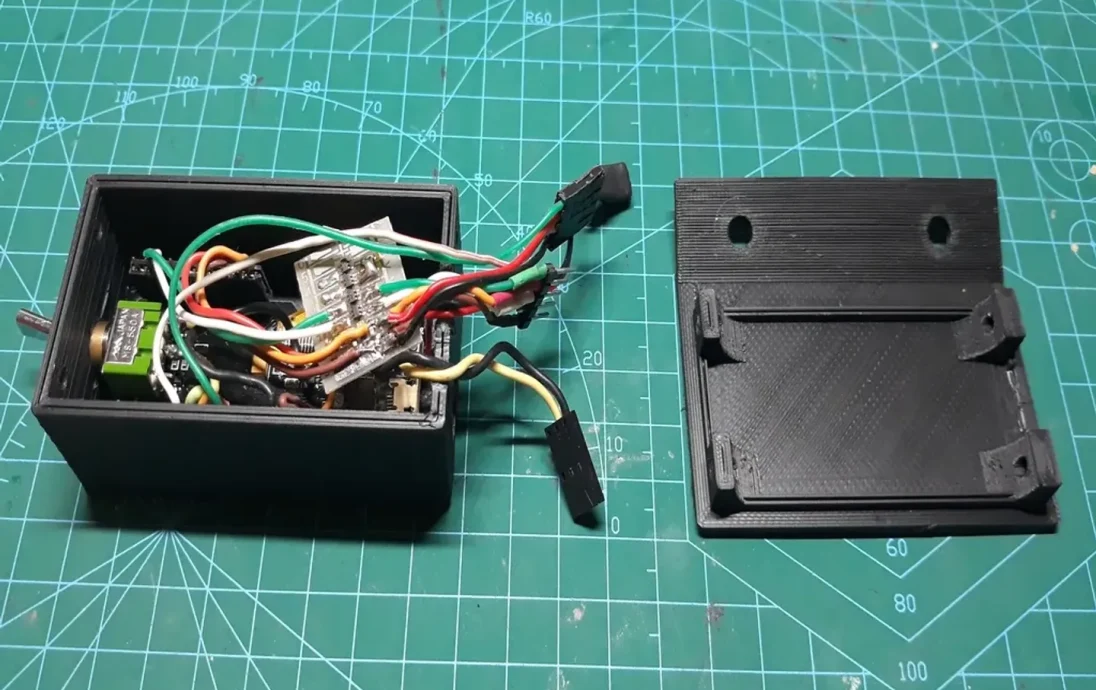

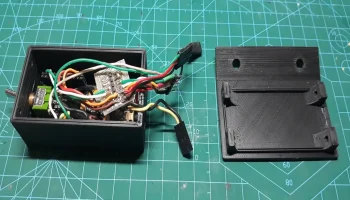

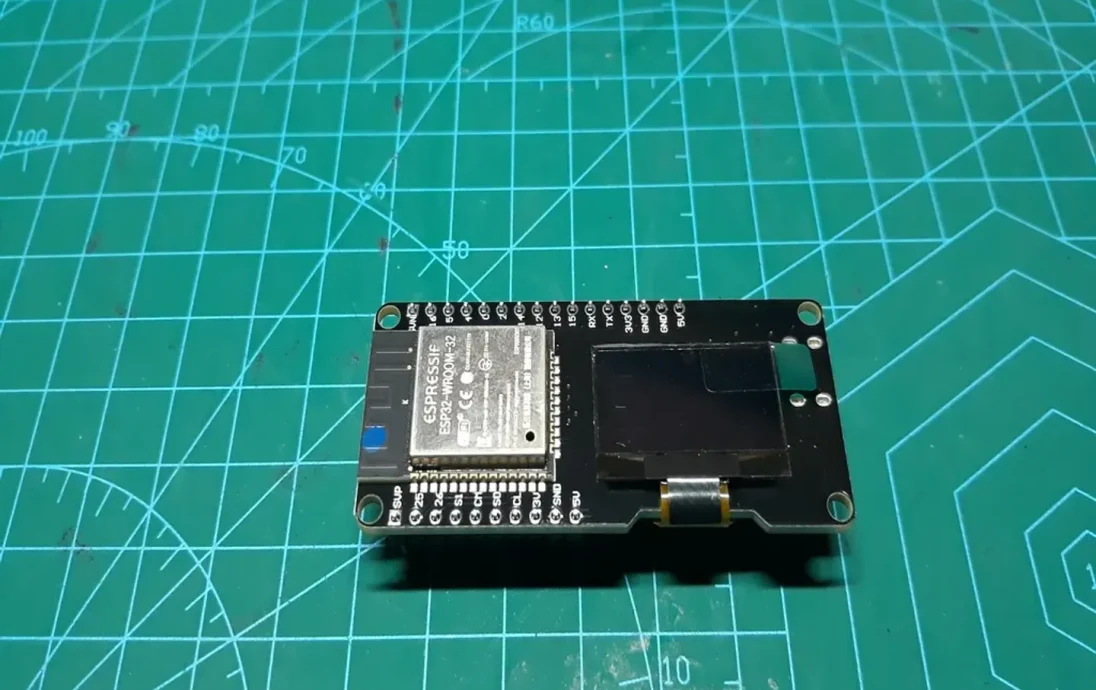

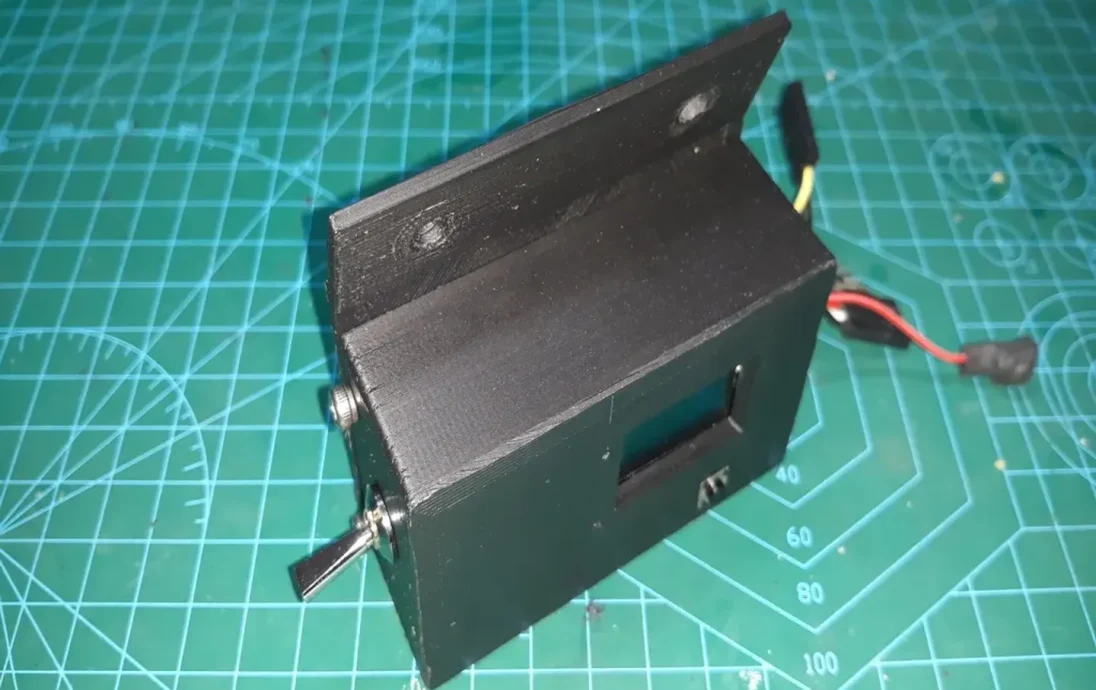

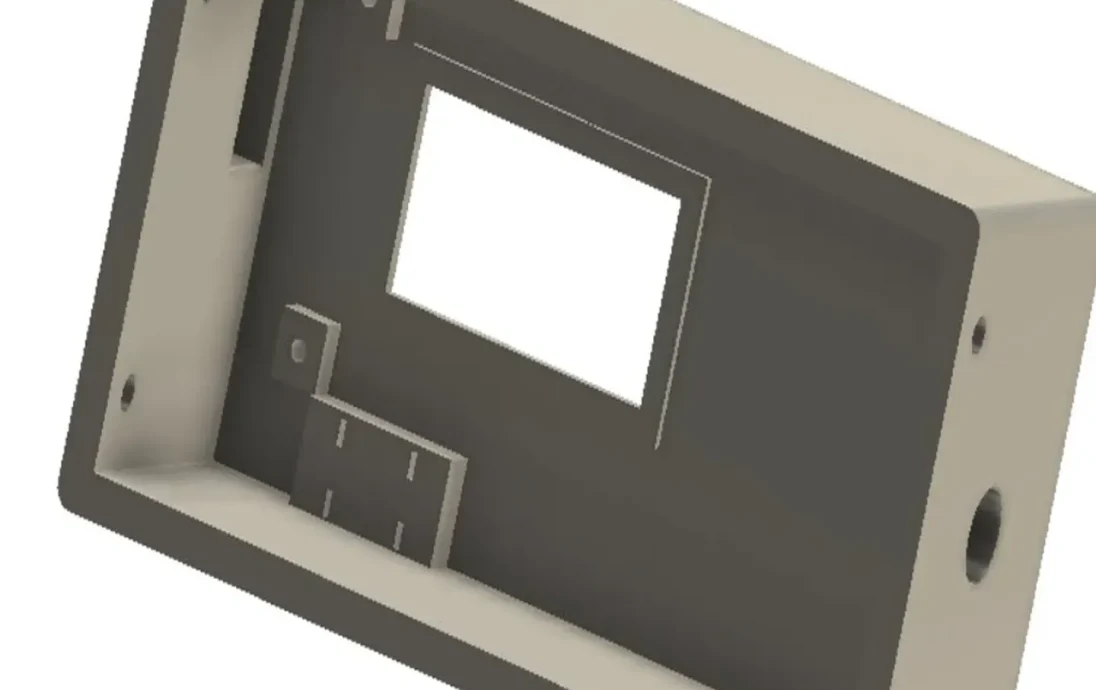

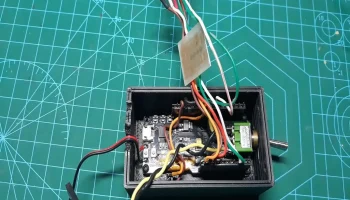

Плата крепится саморезами диаметром 2 мм к нижней части коробки. Крепление сзади

Крепится саморезами диаметром 3 мм.

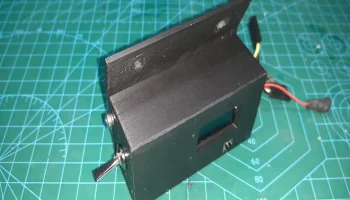

У меня есть отверстие диаметром 1/4 дюйма на одном конце для переключателя, а другой открыт для подключения кабеля micro USB.

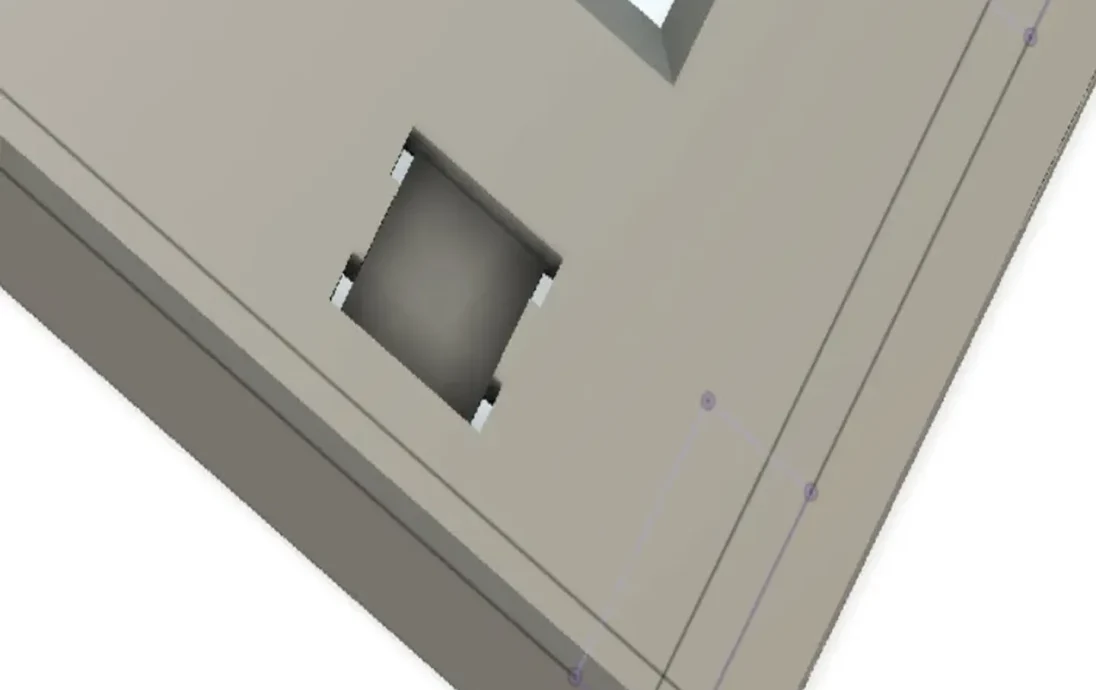

Мне нужен был переключатель для тарирования показаний, поэтому я поэкспериментировал с утопленным квадратным отверстием диаметром 6 мм для тактильного кнопочного переключателя диаметром 6 мм. Просто протолкните выводы спереди и припаяйте их внутри, чтобы удержать переключатель в нужном положении.

Надеюсь, кто-то найдет это полезным.

Приветствую

Киссис
