Зажим разъема IPEx для плат RAK4631

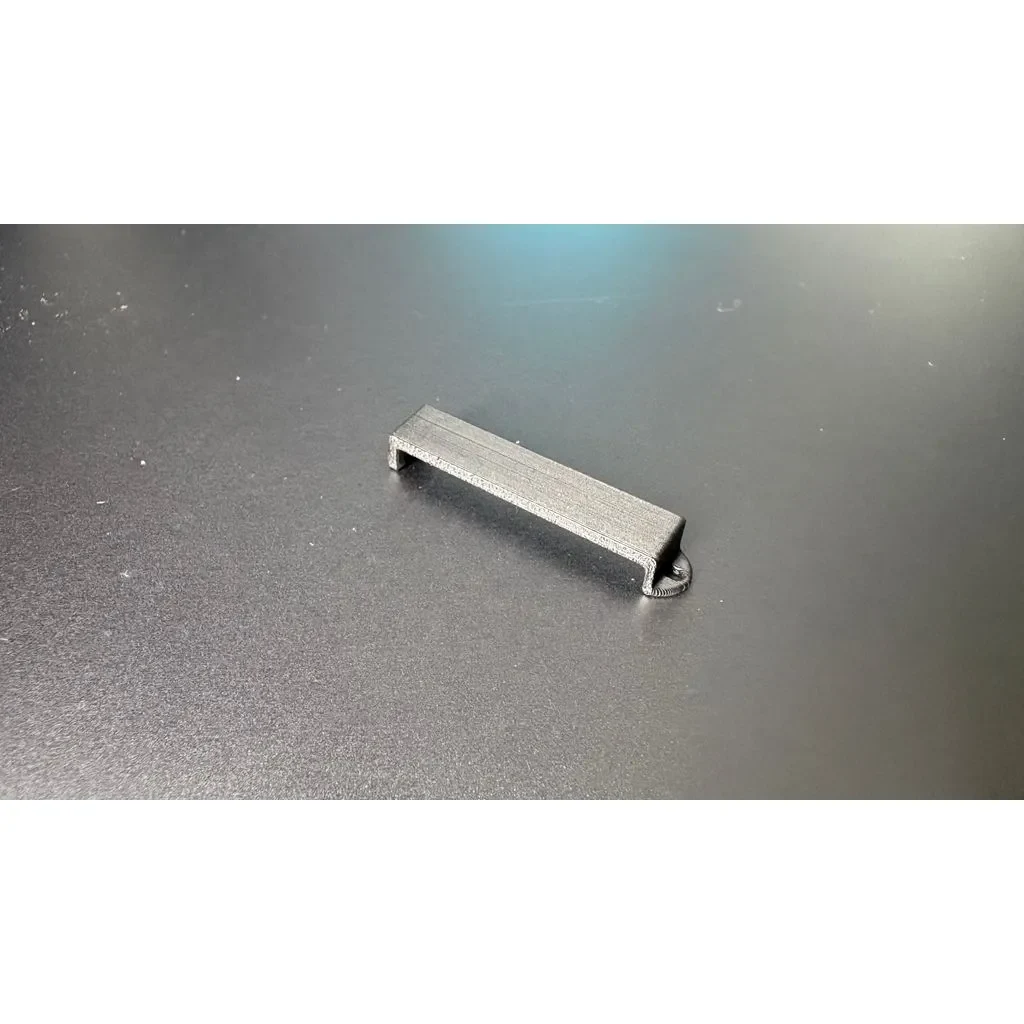

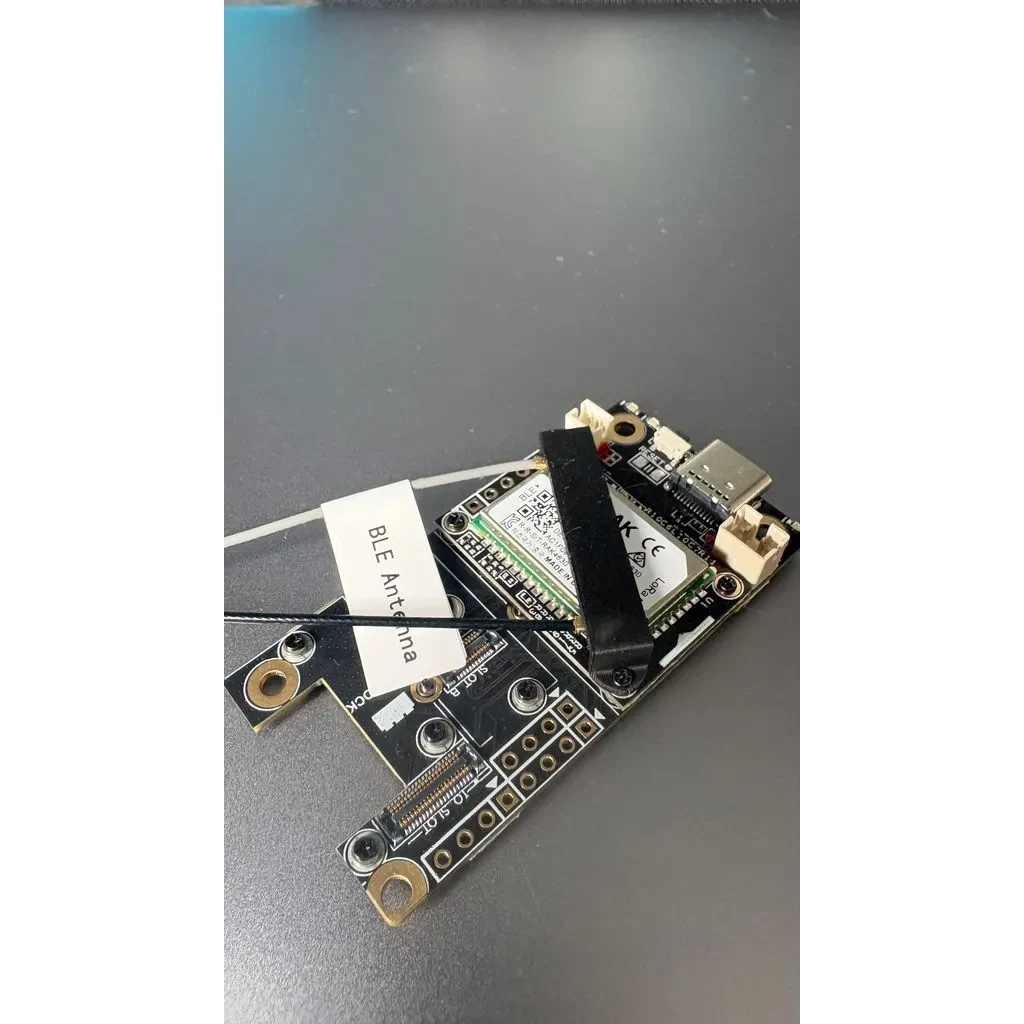

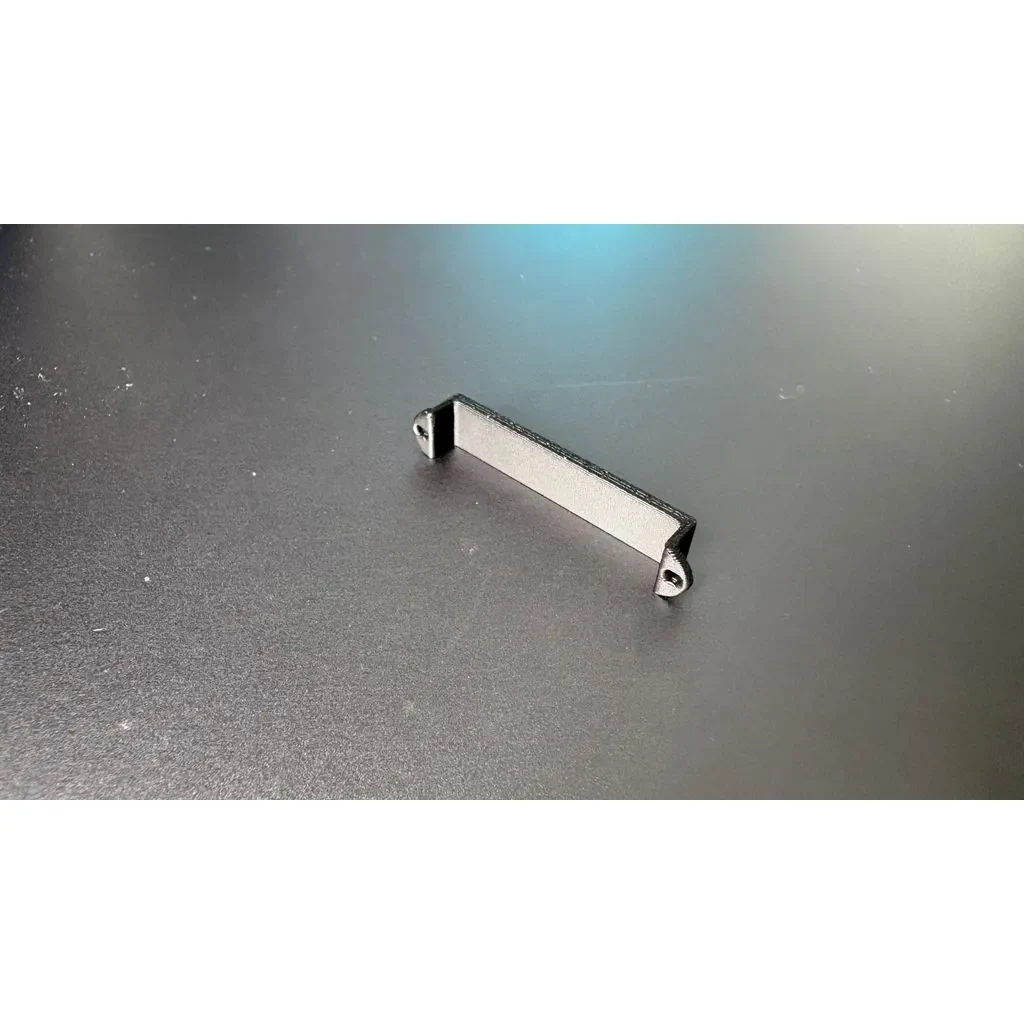

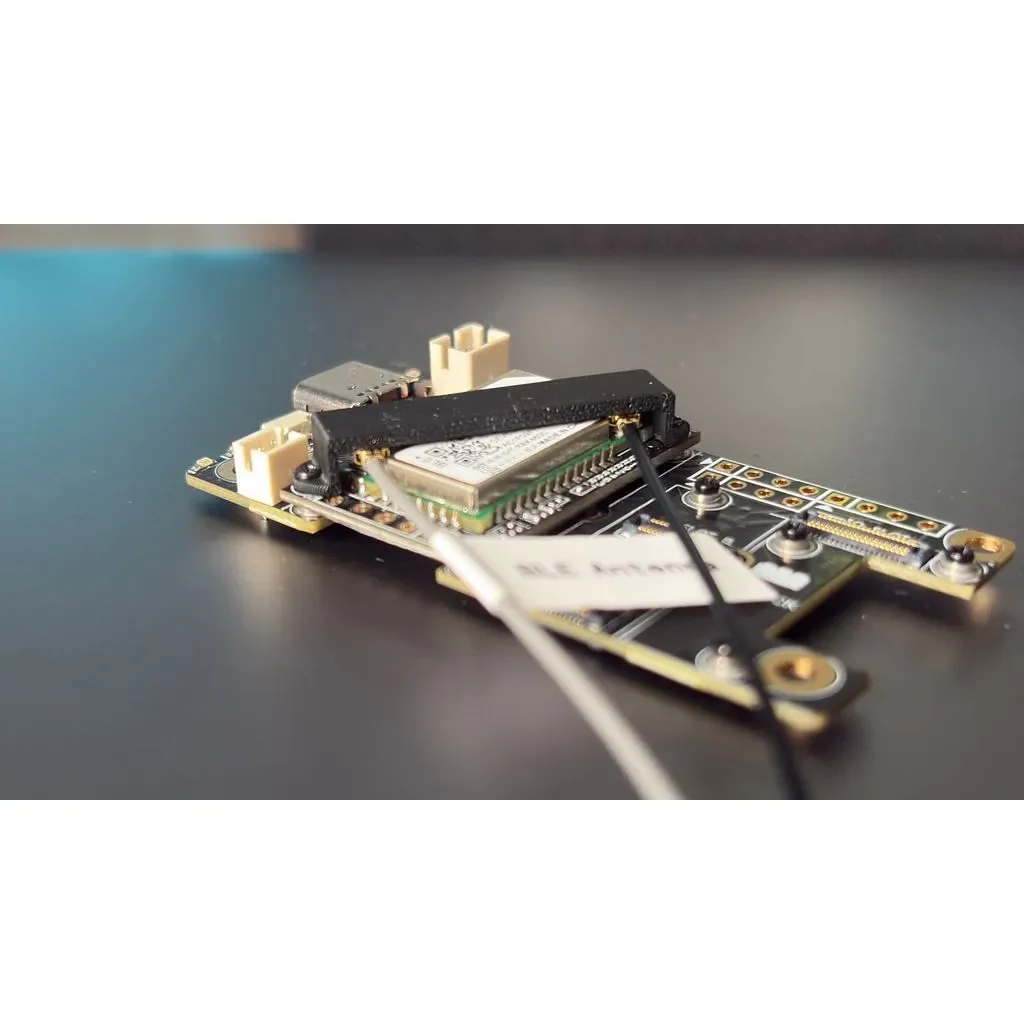

Я заметил, что в нашей группе Mesh разъемы IPEx отваливались во время сборки. Использование клея и ленты помогло, но создало другие проблемы. Этот зажим можно снять при необходимости и обеспечить спокойствие при установке. После установки разъемов IPEx этот зажим устанавливается на разъемы и вкручивается в место выхода винтов. Модель была разработана на основе измерений, снятых непосредственно с Rak4631, установленного на базовой плате WisBlock 19007, которая была у меня под рукой. Совместимость с другими платами RAk WisBlock, перечисленными ниже, будет обновлена, как только станет известно.

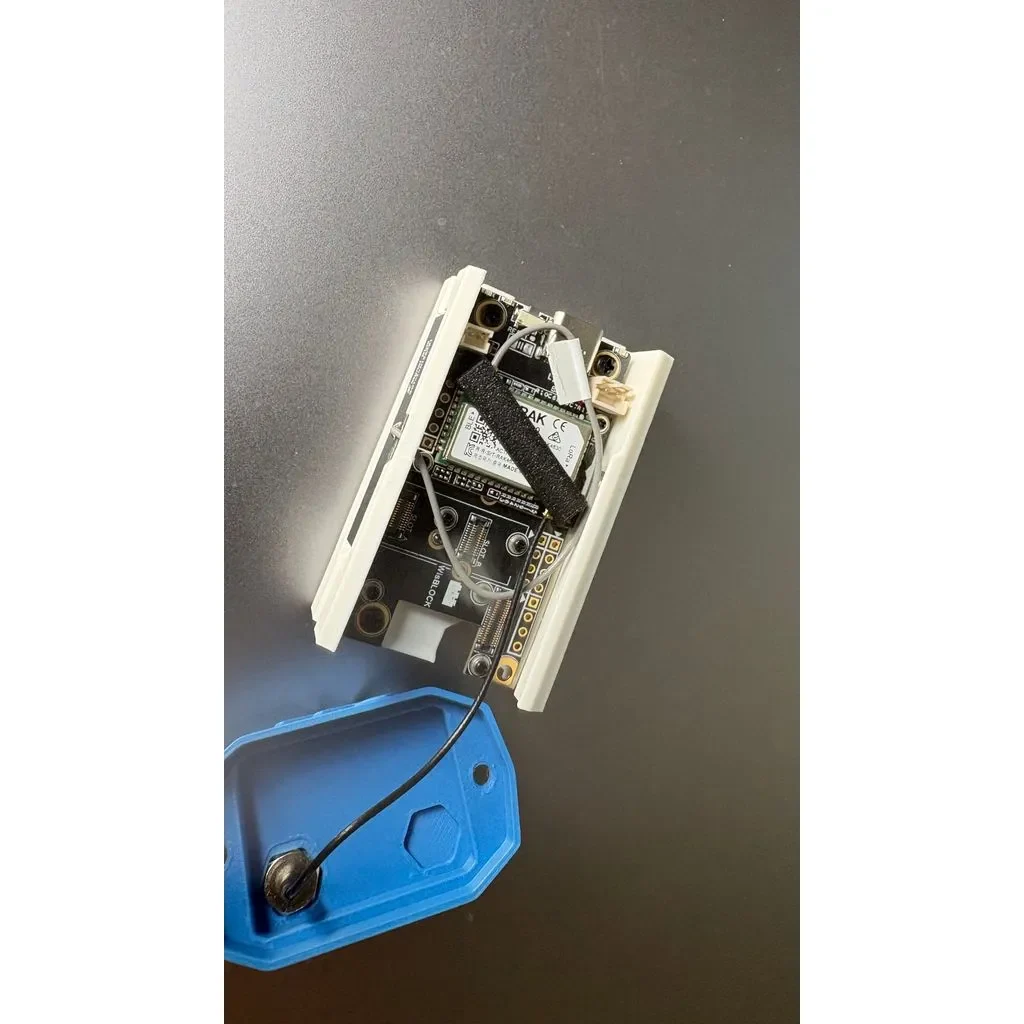

Примечания: для размещения в корпусе над платой требуется пространство 1,7 мм. Печатайте с высотой слоя 0,12 для наилучшего соответствия. Хотя тот, что напечатан на его стороне, предотвращает провисание во время печати, он делает отверстия для винтов слабее. Отвертки могут повредить плату, поэтому будьте осторожны, чтобы не коснуться платы.

Совместимые платы: RAK4631 с процессорным чипом RAK4630.

Категория: Электроника
