Чехол для силового инжектора MiniWhip.......................

Чехол для инжектора питания MiniWhip с батареей 9 В

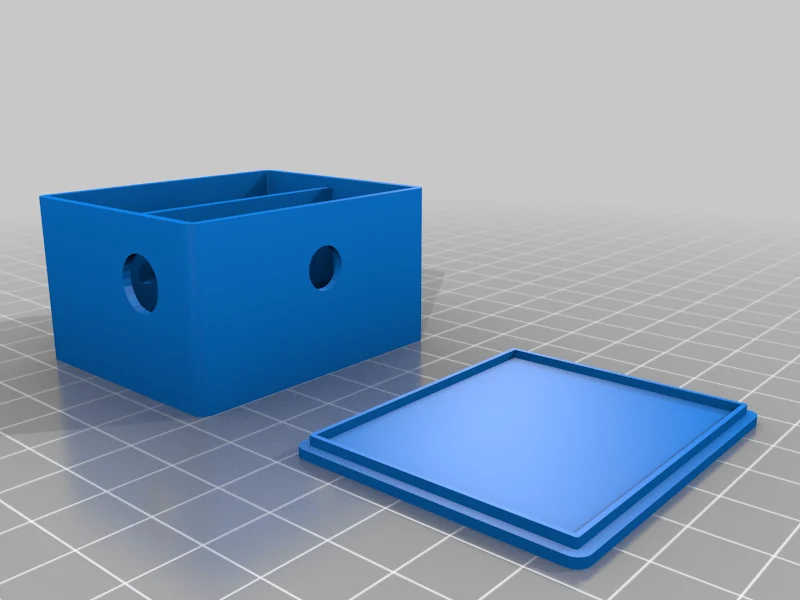

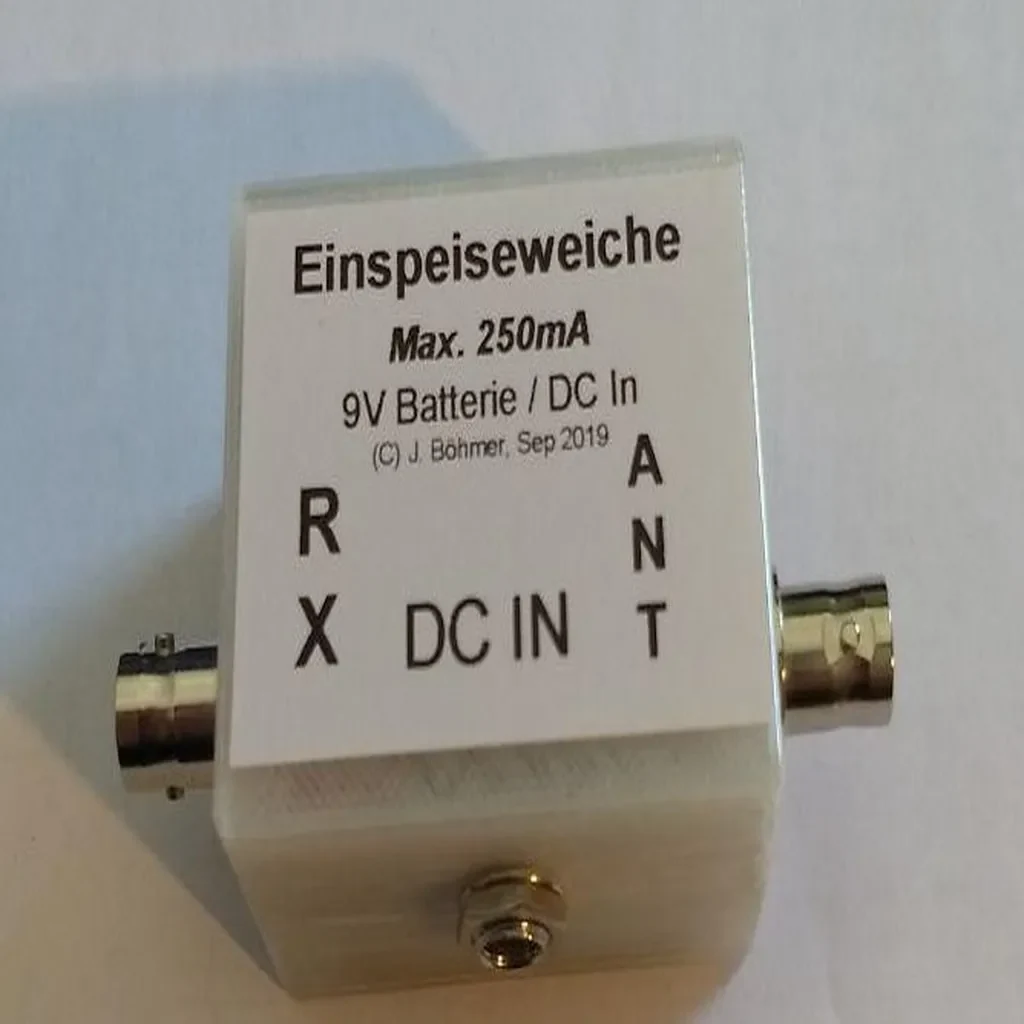

Это случай инжектора питания, поставляемого с моей активной антенной miniWhip.

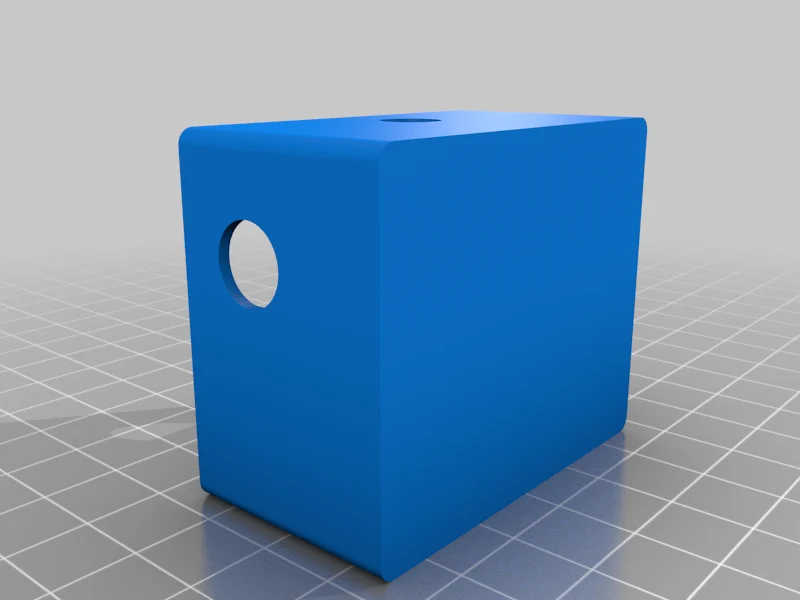

В корпусе имеются два отверстия для вывода антенны и приемника через разъемы BNC.

Питание антенны осуществляется от внутренней батареи 9 В или от внешнего источника питания через полую розетку.

Я добавил два диода Шоттки (SB140) для развязки обоих источников питания и добавил полипредохранитель на 250 мА. (Если вы используете диоды Шоттки, вам следует закоротить диод на печатной плате, чтобы минимизировать падение напряжения).

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

**Плоты:**

Не имеет значения

Поддерживает:

Не имеет значения

**Разрешение:**

0,4 мм

Заполнение:

20%
