Корпус TiltBridge ESP32 OLED

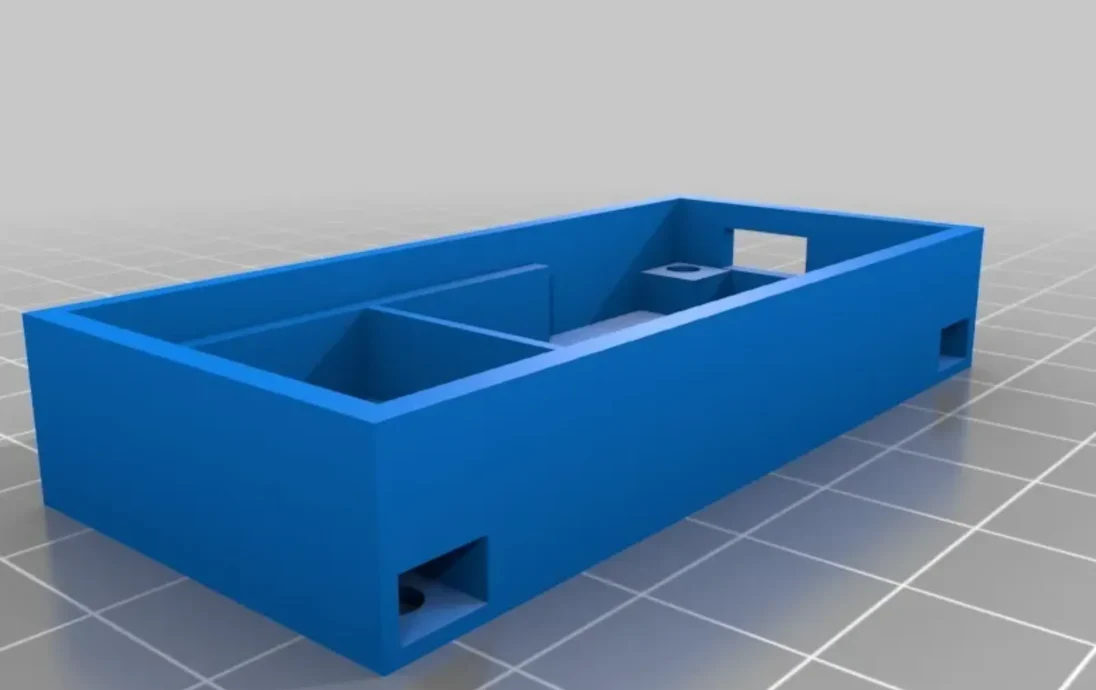

Это корпус для платы ESP32 в стиле «OLED». Он предназначен для крепления с помощью 4 квадратных гаек M3 и 4 болтов M3 16 мм.

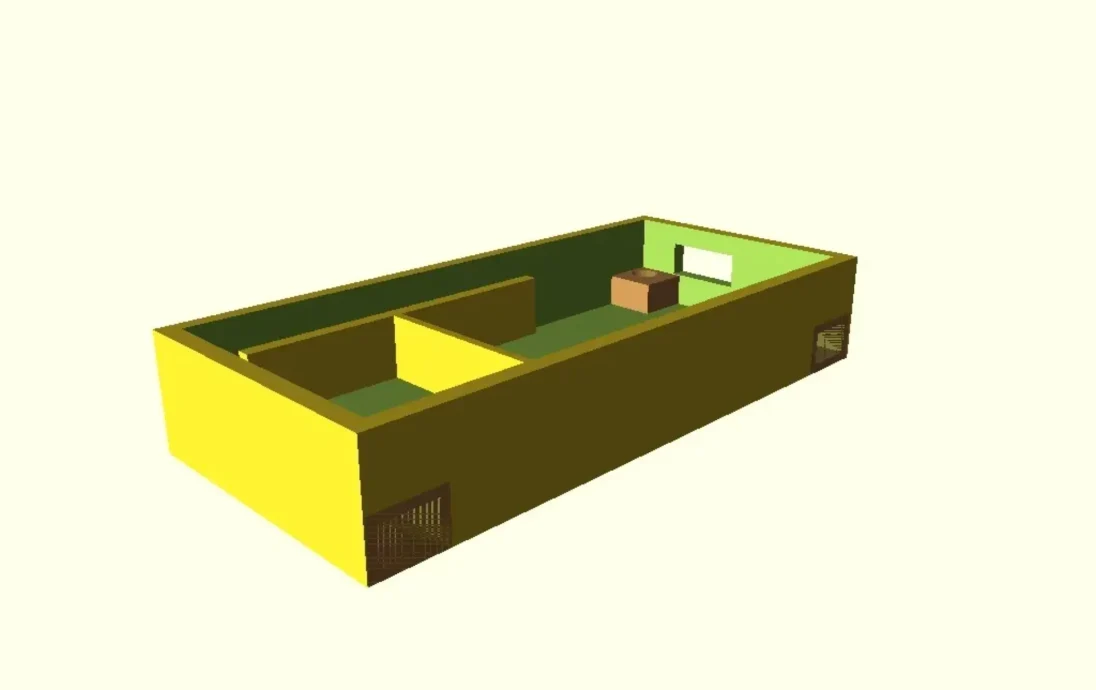

Из-за того, что OLED-экраны прикреплены к печатной плате с помощью двустороннего скотча, практически ни на одной из этих плат OLED-экран не находится в одном и том же месте. Этот дизайн был создан с поддержкой Thingiverse Customizer, позволяющей перемещать отверстие OLED вверх/вниз в соответствии с размещением OLED-экрана на вашей печатной плате. Это также причина того, что для крышки не включен STL — вы почти наверняка захотите настроить крышку в соответствии с размерами вашей платы.

Чтобы настроить эту плату, измерьте точное расстояние от нижней части печатной платы до начала отображаемой части OLED-экрана (т. е. там, где вы хотите, чтобы было отверстие).

Этот корпус изначально был разработан для проекта TiltBridge, но он должен работать с любым проектом, в котором используется эта плата.
