Корпус смещенного аттенюатора KC9ON.........................

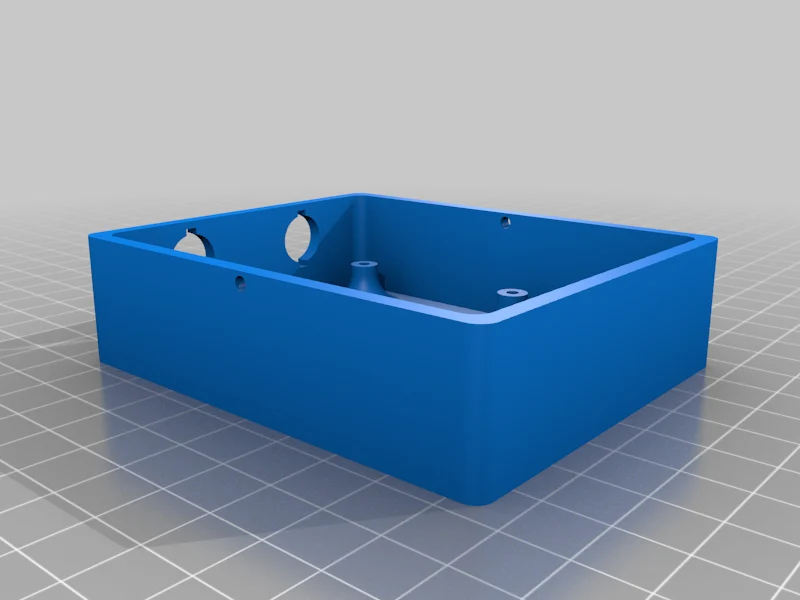

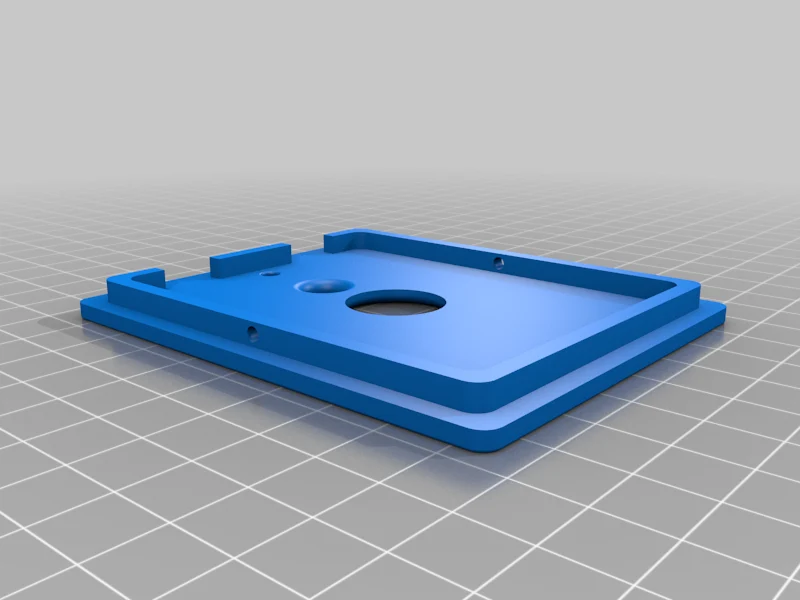

Простой корпус для PCBA смещенного аттенюатора KC9ON. Есть два типа чехлов. Один имеет сквозное отверстие для светодиода, а другой оставляет небольшое количество пластика, чтобы ослабить яркий светодиод. Цвет PETG также повлияет на яркость света.

Другой способ изменить яркость светодиода — заменить токоограничивающий резистор на печатной плате на другое значение. Но д��я этого потребуется паять и покупать другой резистор для поверхностного монтажа. По словам Джона KC9ON, в настоящее время резистор составляет 2,2 кОм. Попробуйте резистор сопротивлением 4,4 кОм или 10 кОм, чтобы сделать светодиод более тусклым.

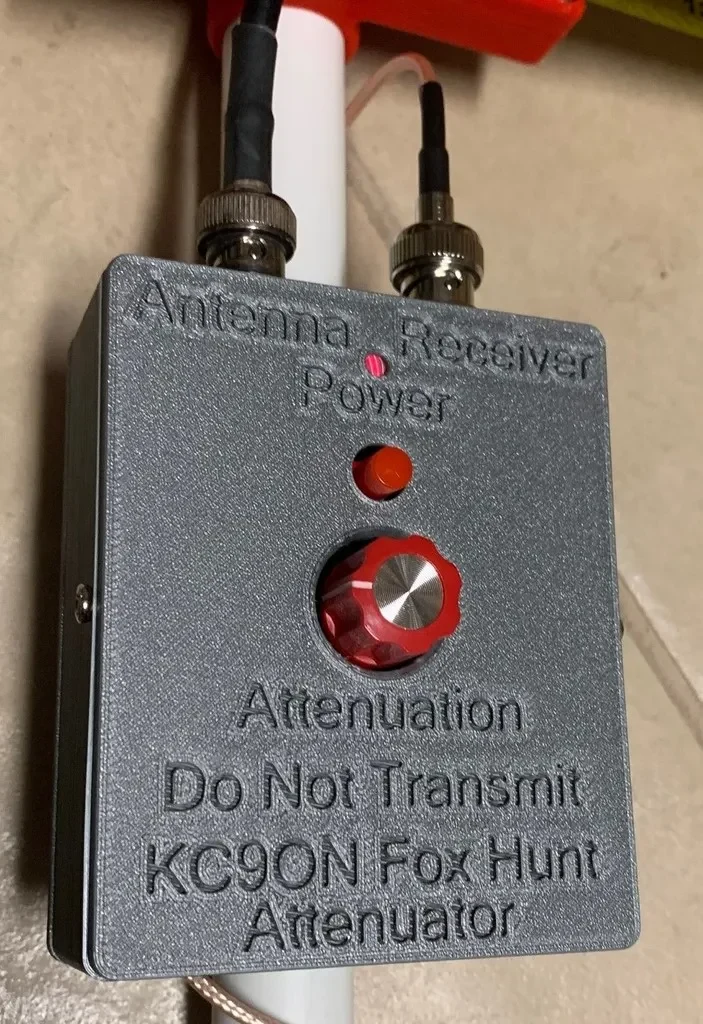

Этот аттенюатор используется совместно с радиоприемником и антенной для радиолюбительской охоты на передатчики. Для получения дополнительной информации Джо Моэлл КООВ http://homingin.com/

Этот аттенюатор смешивает сигнал частотой 4 МГц. Гармоники приводят к ослаблению сигнала. По мере приближения к передатчику вам необходимо ослабить радиочастотный сигнал, иначе ваш приемник может насытиться. Подробности на сайте Джона. https://kc9on.com/

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2 мм КАЧЕСТВО

Заполнение:

15%

Нить: Overture PETG, желтая.

Примечания:

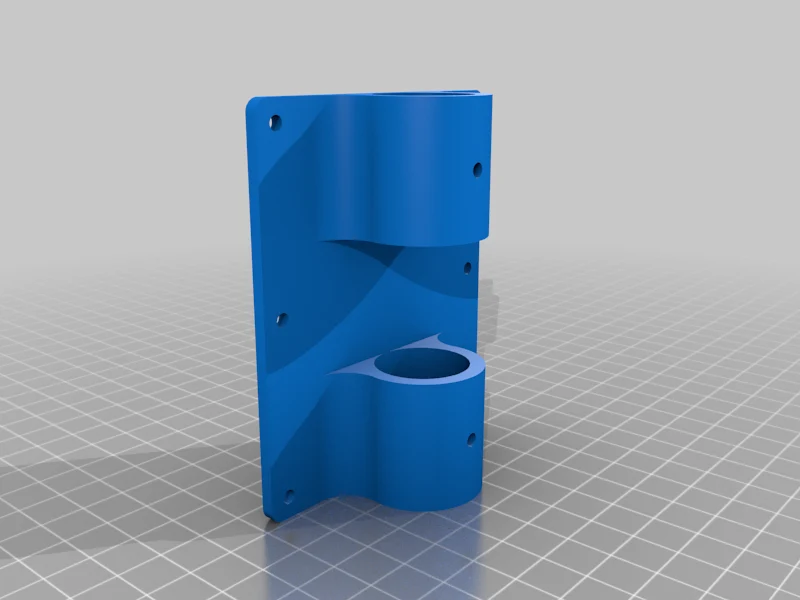

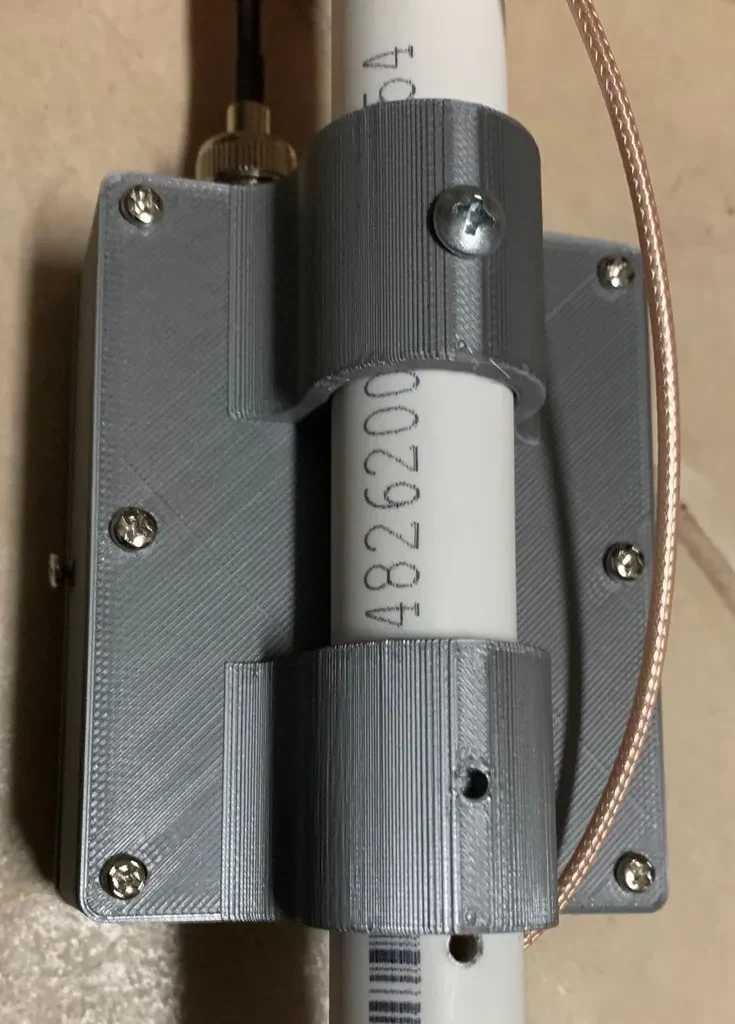

Нить любого цвета подойдет. Вы можете распечатать это в PLA. Для сборки я использовал небольшие пластиковые винты диаметром 3 мм. Крепление рассчитано на ПВХ толщиной 1/2 дюйма.

Саморезы uxcell 3 мм x 8 мм с крестообразным шлицем и полной резьбой, 200 шт.

https://www.amazon.com/uxcell-Phillips-Thread-Tapping-Screws/dp/B01N6CH1X6

/ref=sr_1_1?crid=D4O0AFBT5V1R&keywords=uxcell+3мм+x+8мм+Phillips+Drive+Полностью+Резьба+Саморез+Нарезка+Панорамирование+Головка+Винты+200ШТ&q id=1642694733&sprefix=uxcell+3mm+x+8mm+phillips+drive+полностью+резьба+саморез+нарезание+панель+головка+винты+200шт+%2Caps%2C112&sr=8-1

Распечатайте все на кровати, чтобы избежать поддержки.

Вы можете заполнить более высокий процент, чтобы сделать коробку прочнее. Думаю, 15% достаточно.
