Держатель для чехла GO-Pro Hero 8 с DIY ESP32-GPS........

Обновление до версии V3 25-5-2024.

Версия V3 имеет небольшие изменения в дизайне.

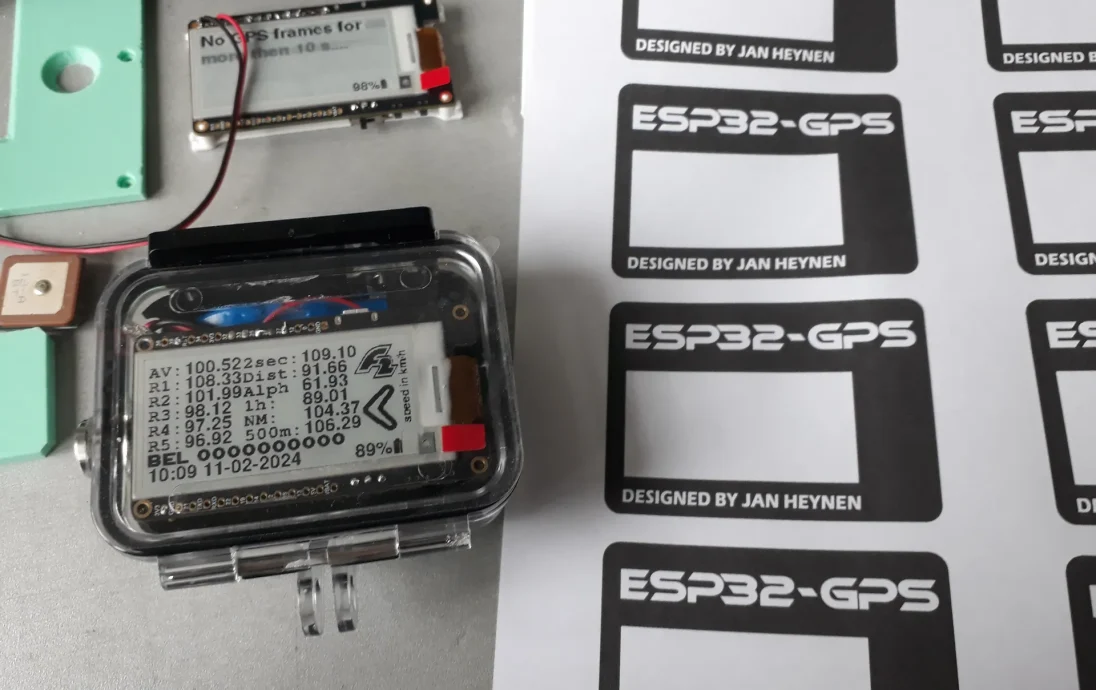

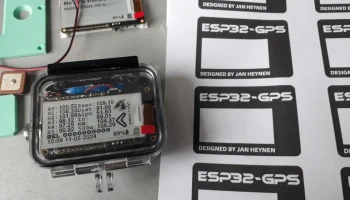

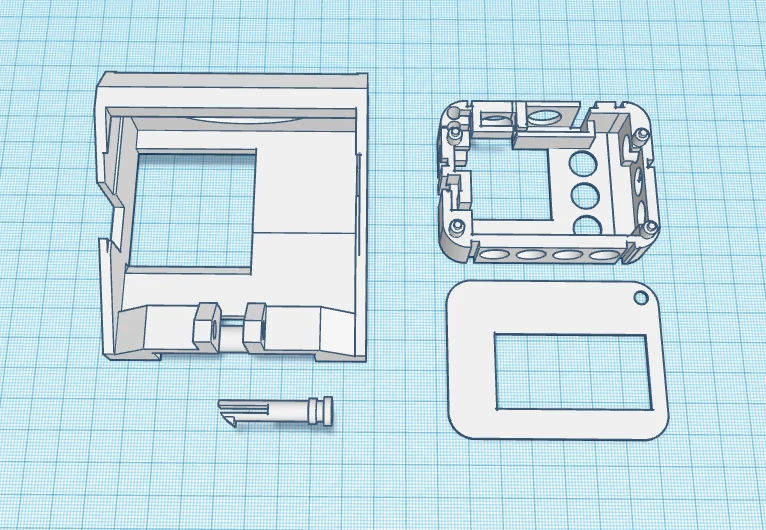

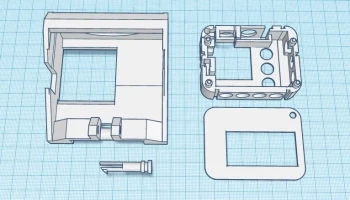

Теперь в комплект также входят крышка дисплея и штифт для подключения корпуса GoPro к держателю вместо использования молнии.

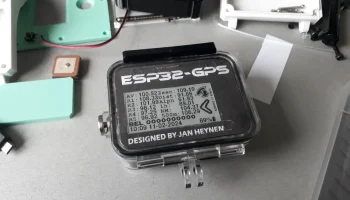

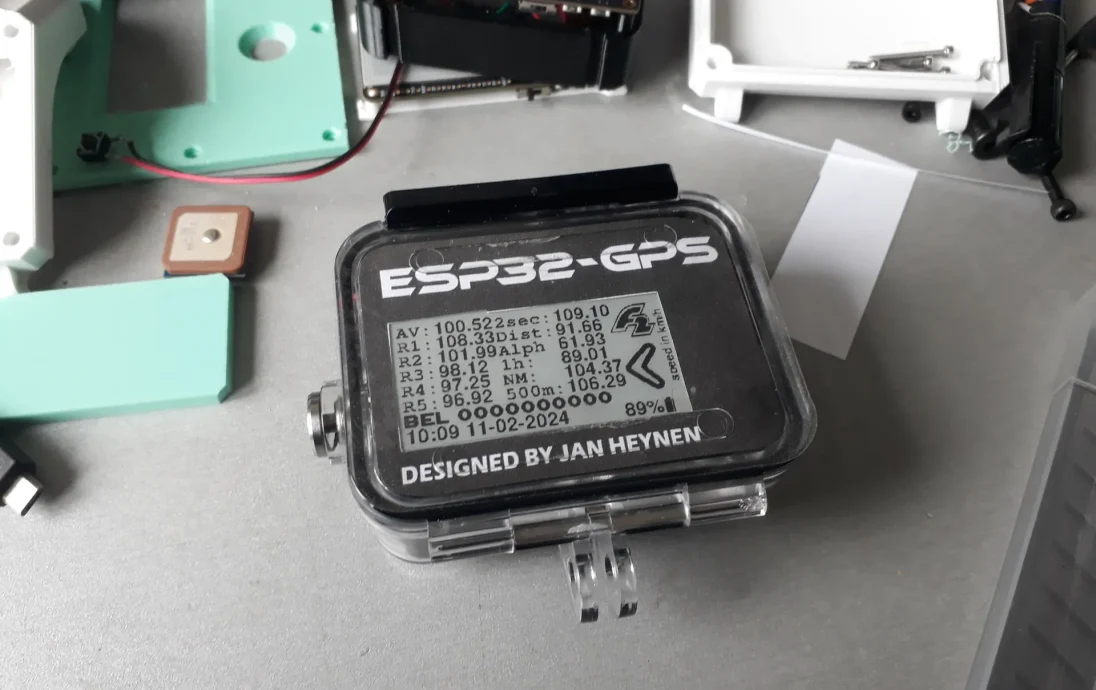

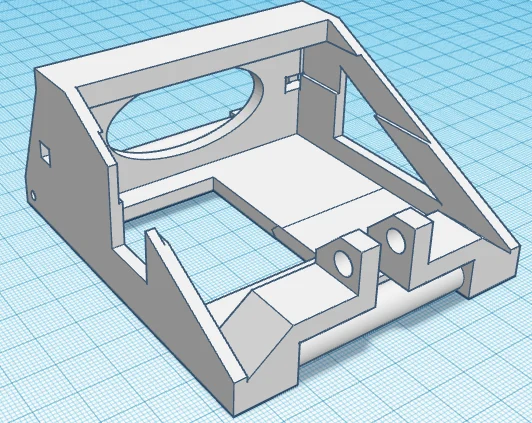

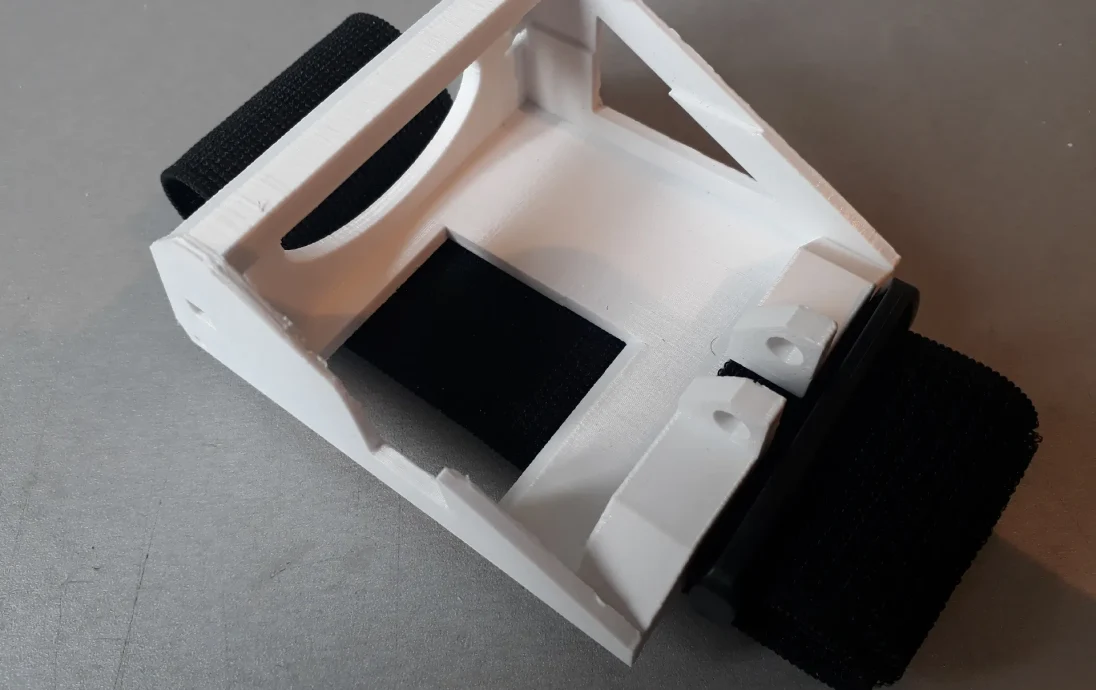

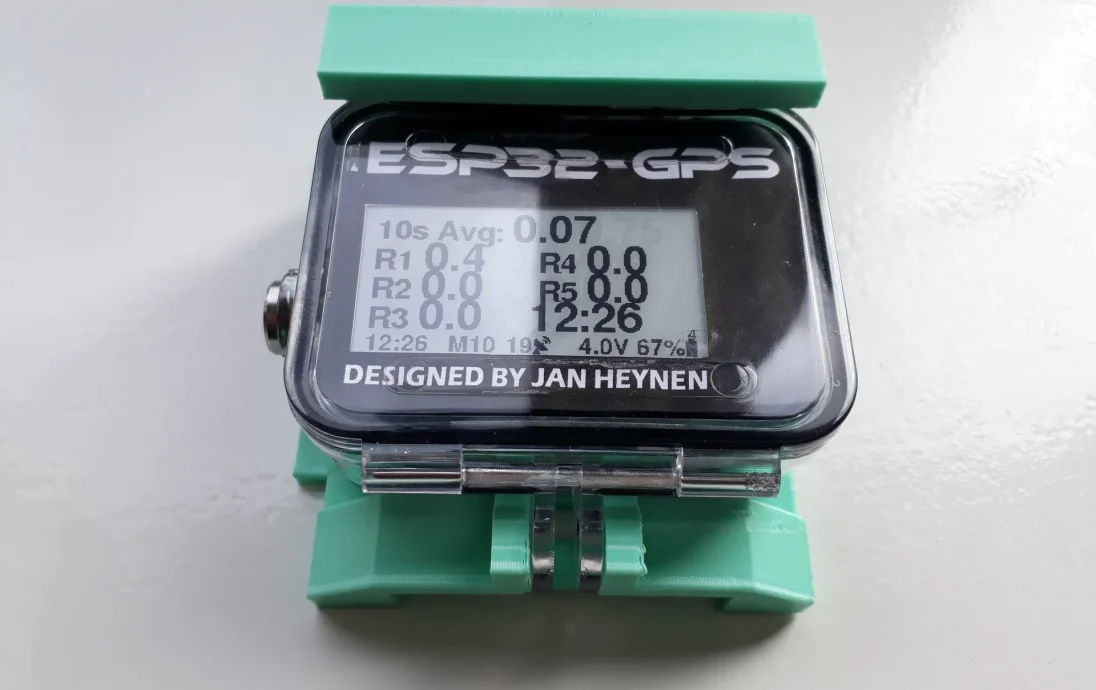

Этот держатель для рук с ремнями на липучке вокруг плеча используется для фиксации и фиксации чехла Go Pro Hero 8, в котором находится модуль ESP32-GPS, собранный своими руками с использованием Lilygo 213-B74, разработанного Яном Хейненом.

1 x Lilygo T5 2,13 дюйма в версии B74 [Q300}

https://www.lilygo.cc/products/t5-v2-3-1?variant=42366871699637

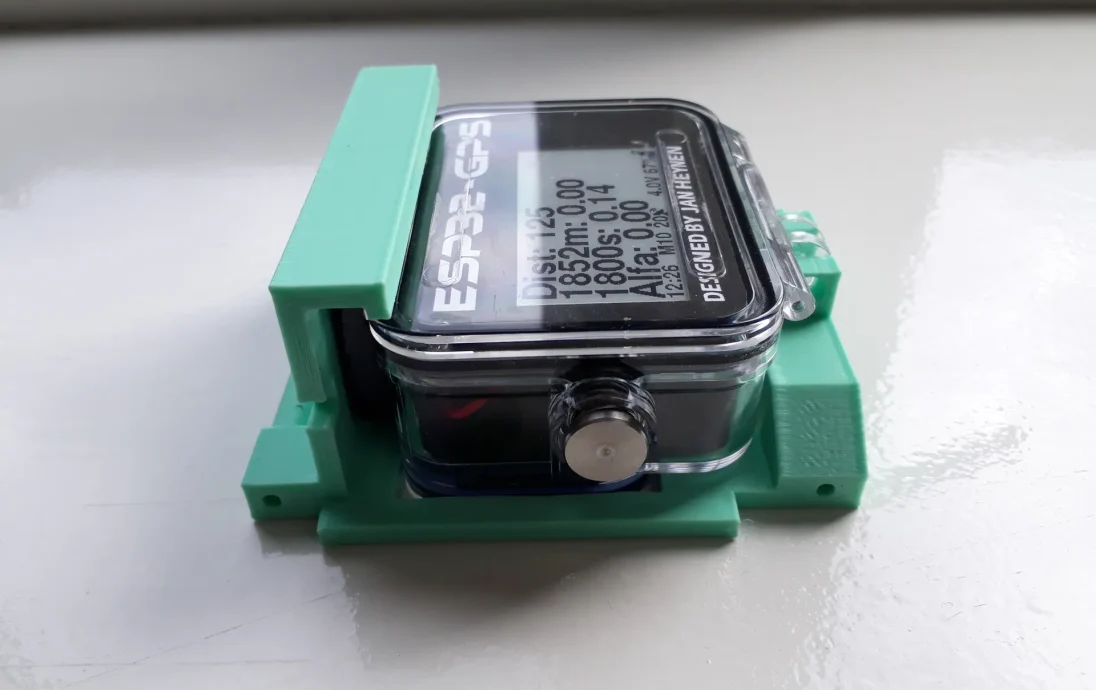

После щелчка вы можете закрепить GoPro на держателе с помощью булавки или молнии через большое универсальное отверстие для винта. При необходимости к этой же молнии можно подключить страховочный трос.

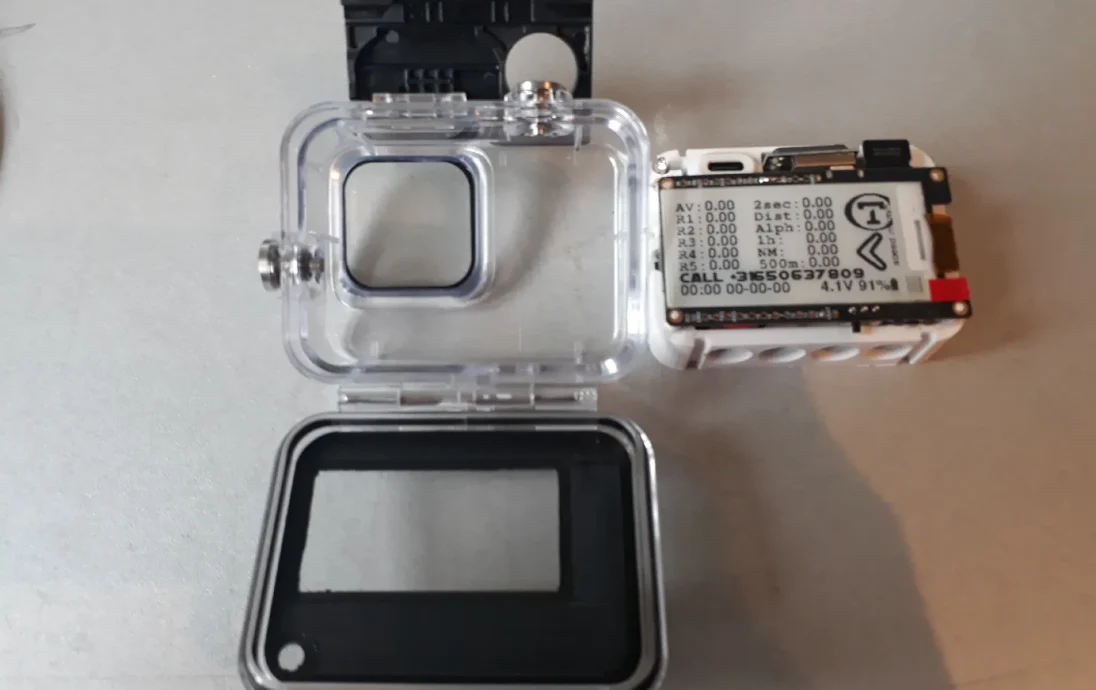

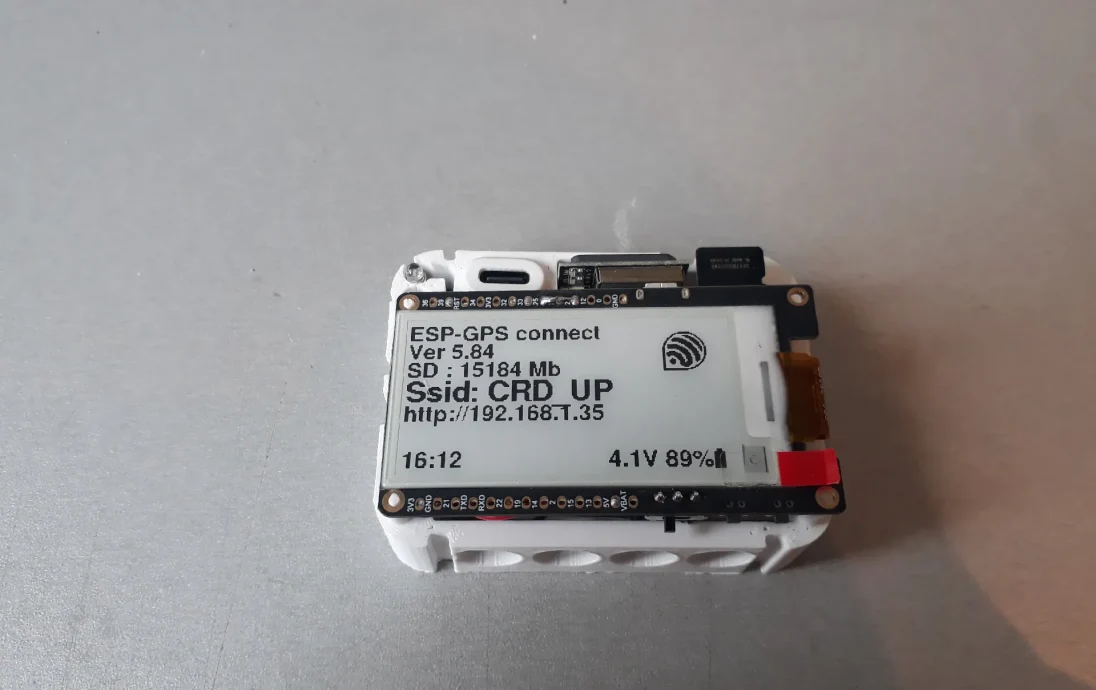

Во внутреннем корпусе теперь есть место для разъема USB-C и два слота для двух светодиодов диаметром 3 мм.

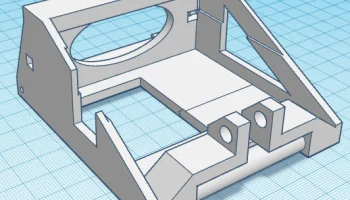

Распечатайте держатель GoPro вертикально на плоской стороне и используйте подставки там, где это необходимо.

Orca Slicer отлично подходит для получения прочных деталей при использовании нити PETG с опорами для деревьев.

Он может принимать батареи размером до 50x37x12 мм.

Слот/коробка оптимизирована для GPS-приемника Beitian BE220 M10 размером 20 x 20 мм.

Слот для использования кнопки ВКЛ/ВЫКЛ 5x5 мм, нажимаемой левой кноп��ой на корпусе GoPro.

2 отверстия для светодиода диаметром 3 мм для проверки активности магнита или геркона и светодиода состояния зарядки.

Укрепить ремешки внутри можно с помощью карбоновой трубки или стержня диаметром 3 мм.

Может использоваться с разъемом USB-C, когда крышка открыта и нет необходимости поднимать печатную плату.

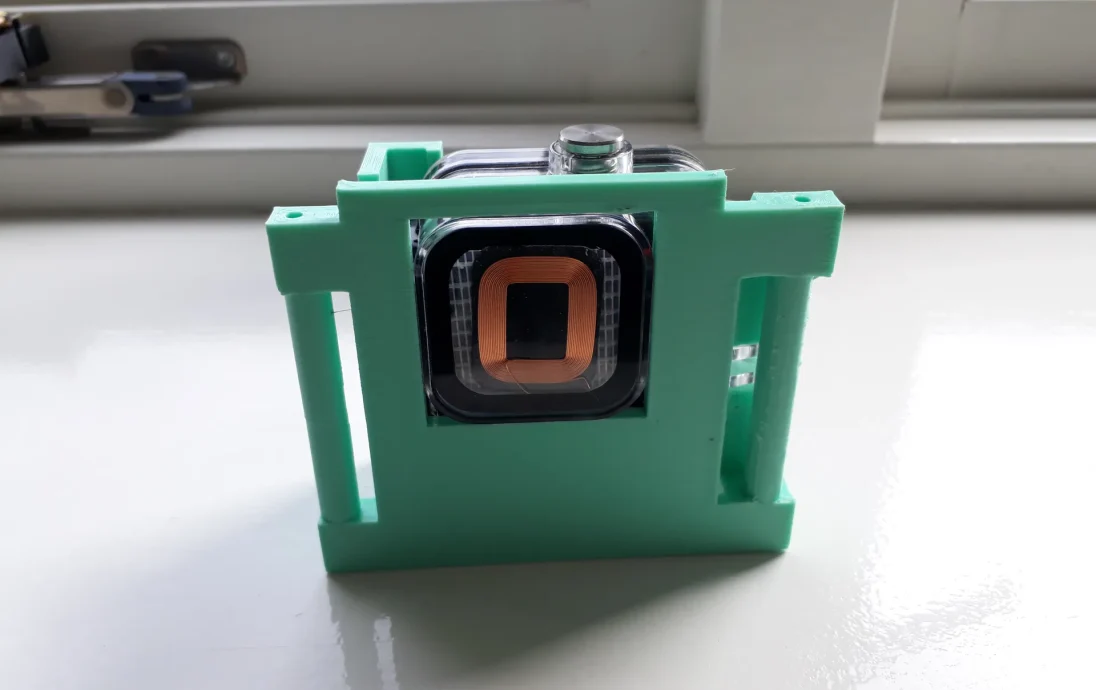

Или (используется зарядное устройство с беспроводной катушкой) Черный электронный приемник QI.
https://nl.aliexpress.com/item/1005006104986689.html?spm=a2g0o.order_list.order_list_main.20.1ba179d2HNcZod&gatewayAdapt=glo2nld

Используется гибкий ремешок на липучке 50х400мм.
https://vi.aliexpress.com/item/1005004112183866.html?spm=a2g0o.order_list.order_list_main.48.611f1802ZA1xB8&gatewayAdapt=glo2vnm

Дизайнера электроники и программного обеспечения можно найти здесь:

https://github.com/RP6conrad/ESP-GPS-Logger
