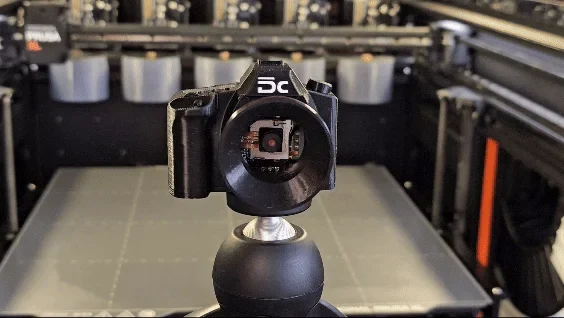

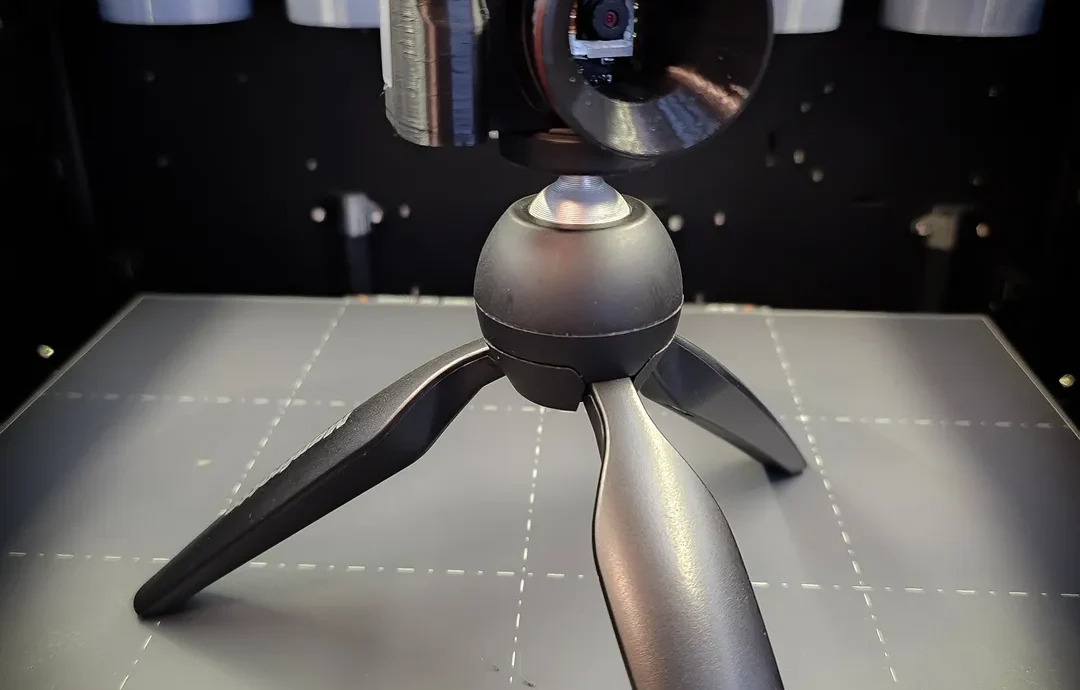

ESP32 Cam DLSR Корпус

Обучение и игра с оборудованием ESP32 ограничены только воображением человека. Какой лучший способ начать и изучить свой следующий проект ESP32, чем экономичный модуль ESP32 Cam.

Для достижения наилучших результатов этот дизайн корпуса камеры лучше всего печатать на многоцветном принтере. Все детали напечатаны PLA+ для обеспечения наилучшего качества. Для некоторых детализированных деталей используется сопло 0,25 мм, для остальных — 0,4 мм. Печатайте с высотой слоя 0,1 мм для получения наилучших деталей, заполнение 15 %, от 3 до 5 периметров, опоры не требуются.

Что касается камеры, то эта конструкция основана на кулачковом модуле ESP32 с USB-адаптером для программирования и объективе камеры OV2640 65-75°. Как только программа будет загружена на ваш ESP32, USB-адаптер будет удален. Существует множество веб-сайтов с исходным кодом для работы вашей камеры. После этого начинается веселье. Что ты будешь делать со своей камерой? В какой-то момент я планирую объединить свою систему с PRUSA Connect.

Предметы, которые вам понадобятся для этого проекта:

Кол-во 5: Винты с плоской головкой M2x5.

Кол-во 3: винты с полукруглой головкой M2x5.

Кол-во 1: красные и чер��ые перемычки Dupont между гнездами и гнездами, 10 см.

Кол-во 1: Cam-модуль ESP32 / OV2640, угол обзора 65-75°, USB-модуль программирования.

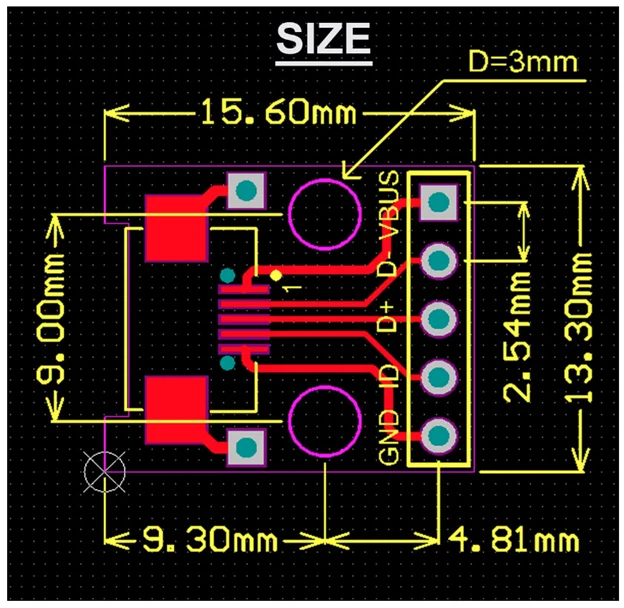

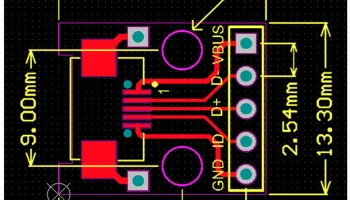

Кол-во 1: гнездо Micro USB для коммутационной платы DIP https://www.amazon.ca/dp/B09WQTR1H3?ref=ppx_yo2ov_dt_b_fed_asin_title&th=1

Шаги сборки:

Подготовьте коммутационную плату Micro USB. Отрежьте примерно 35 мм длины красной и черной перемычки Dupont F-F и снимите корпус с контактов.
Аккуратно слегка согните гнездовую розетку и наденьте термоусадку на 10 мм на каждую из открытых перемычек, а затем согните ее примерно на 90°.
Припаяйте концы перемычки к соответствующим контактам на коммутационной плате Micro USB.
Прикрепите раму камеры к нижней части камеры с помощью винта с полукруглой головкой M2x5. Затяните настолько, чтобы рама могла скользить.
Поместите модуль ESP32 Cam в паз рамы камеры и убедитесь, что он установлен на месте. Возьмите инструмент для выравнивания, прижмите его к нижней части камеры и сдвиньте камеру и рамку так, чтобы объектив был правильно отцентрирован, затем затяните винт с пуговицей M2x5, чтобы закрепить рамку камеры.
Прикрепите коммутационную плату USB к держателю USB с помощью двух (2) винтов с полукруглой головкой M2x5. Затем вставьте сборку в соответствующий слот в нижней части камеры.
Прикрепите держатель USB к нижней части с помощью винта с плоской головкой M2x5 с нижней стороны.
Подсоедините красные и черные перемычки к соответствующим контактам 5 В и GND на модуле ESP32 Cam. Модуль ESP32 Cam запрограммирован и проверен на работоспособность, после чего на этом этапе модуль программирования USB удаляется.
Снимите опору для печати на месте на задней стороне корпуса камеры.
Вставьте модуль ESP32 Cam в раму камеры, чтобы правильно отрегулировать провода.
Аккуратно вставьте модуль ESP32 Cam и нижнюю часть камеры в корпус камеры. В верхней части корпуса камеры имеется паз для выравнивания модуля ESP32 Cam. Вы можете использовать пластиковую лопатку, чтобы манипулировать модулем по мере необходимости.
После установки прикрепите ни��нюю часть камеры к корпусу камерой оставшимися винтами с плоской головкой M2x5.
Вставьте держатель линзы и аккуратно прижмите ее к корпусу линзы. Используйте лопатку, чтобы выровнять опоры в пазах.
Плотно, но не слишком туго, закрутите стандартную линзу с напечатанным изображением.
Наденьте ручку набора на верхнюю левую сторону корпуса камеры.
Оставив три отверс��ия, осторожно вставьте крышку USB, правую крышку и крышку дисплея.
Камера теперь конкурирует.
