Простой корпус диполя (без балуна)..........................

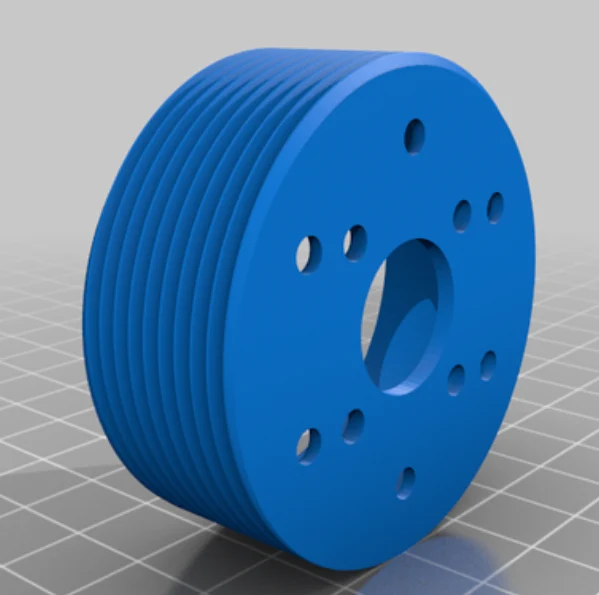

Простой корпус диполя без балуна. В нижней части корпуса имеется 5 отверстий для установки разъема SO-239 и еще 6 отверстий вокруг него (по 3 для вкручивания и вынимания каждого элемента для снятия натяжения). Крышка имеет отверстие в верхней части, позволяющее подвешивать корпус на проволоке/нитке. Колпачок и корпус соединяются вместе, при этом корпус ввинчивается в колпачок так, чтобы колпачок опускался на нижнюю часть корпуса. Это попытка снизить вероятность попадания дождя/влаги в линию подачи, но коаксиальную ленту все равно следует использовать, если она будет установлена снаружи.
Чтобы собрать:
Прикрепите разъем SO-239 к корпусу с помощью крепежа M3.
Отрежьте элементы нужной длины и вплетите их в оставшиеся отверстия (внутрь-выход-внутри).
Припаиваем элементы к разъему
Навинтите крышку на корпус так, чтобы корпус вошел в крышку (за нижнюю часть крышки).
Распечатать заметки:
Печать шапки на 101%, похоже, делает нити более гладкими.
Примечания по гидроизоляции:
Эта конструкция сама по себе не является водонепроницаемой. Если необходима 100% гидроизоляция, корпус должен быть достаточно глубоким, чтобы отверстия для элементов можно было заткнуть суперклеем, а корпус зал��ть литейной смолой. Наверное, лучше всего это сделать после настройки, на всякий случай.
