Заглушки-ловушки Hy-Gain AV-18AVQII...

Когда я начинал заниматься радиолюбительством, мне хотелось получить антенну, которая не занимала бы много места, но охватывала бы много диапазонов. Требование также заключалось в том, чтобы оно стояло отдельно. Я наткнулся на антенну AV-18AVQII, и в рекламе говорилось, что для нее не требуются растяжки. Поэтому я купил его!

К сожалению, когда я его установил, он погнулся как банан. Обратившись в Hy-Gain, они попытались помочь мне решить проблему. Реклама действительно была неправильной, и они это исправили, но у меня все еще была антенна, которая мне нравилась, но которую я не мог поддерживать должным образом.

Я заставил это работать, но с тех пор переехал, но все еще хотел остаться с той предпосылкой, что оно будет стоять отдельно. Я также заметил, что колпачки на ловушках были изрядно потрепаны и потрескались, поэтому я разработал комплект основания и колпачков, чтобы обеспечить большую поддержку антенны, чем стандартная установка.

Компания Hy-Gain использовала в нижней части ловушек нечто похожее на нейлоновые прокладки, но проблема в том, что проставки были расположены слишком высоко, поэтому это могло вызвать раскачивание. Базовые крышки, которые я разработал, скользят по внешней стороне трубки ловушки, обеспечивая лучшую поддержку. Я не сделал то же самое для верхней ловушки.

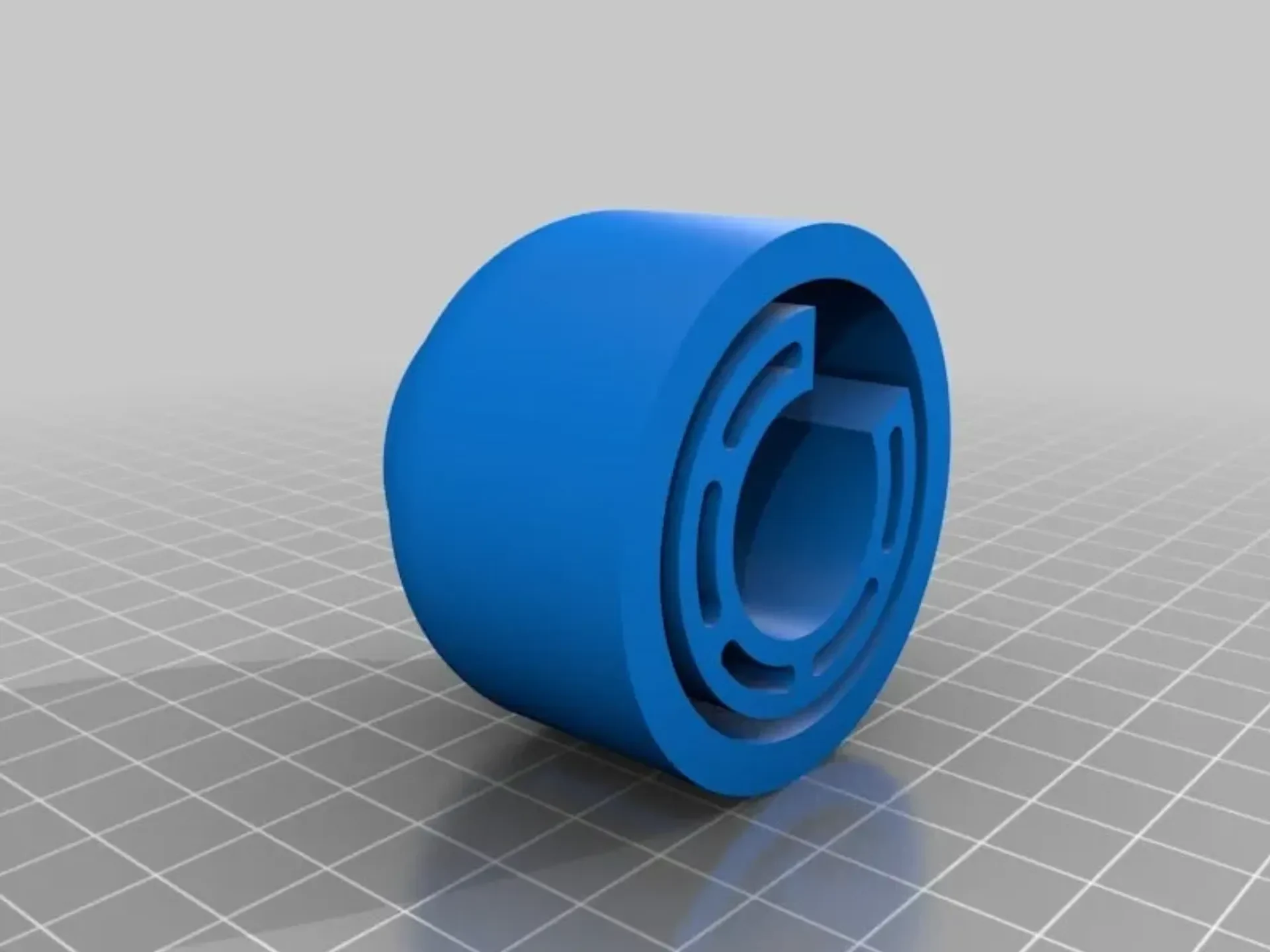

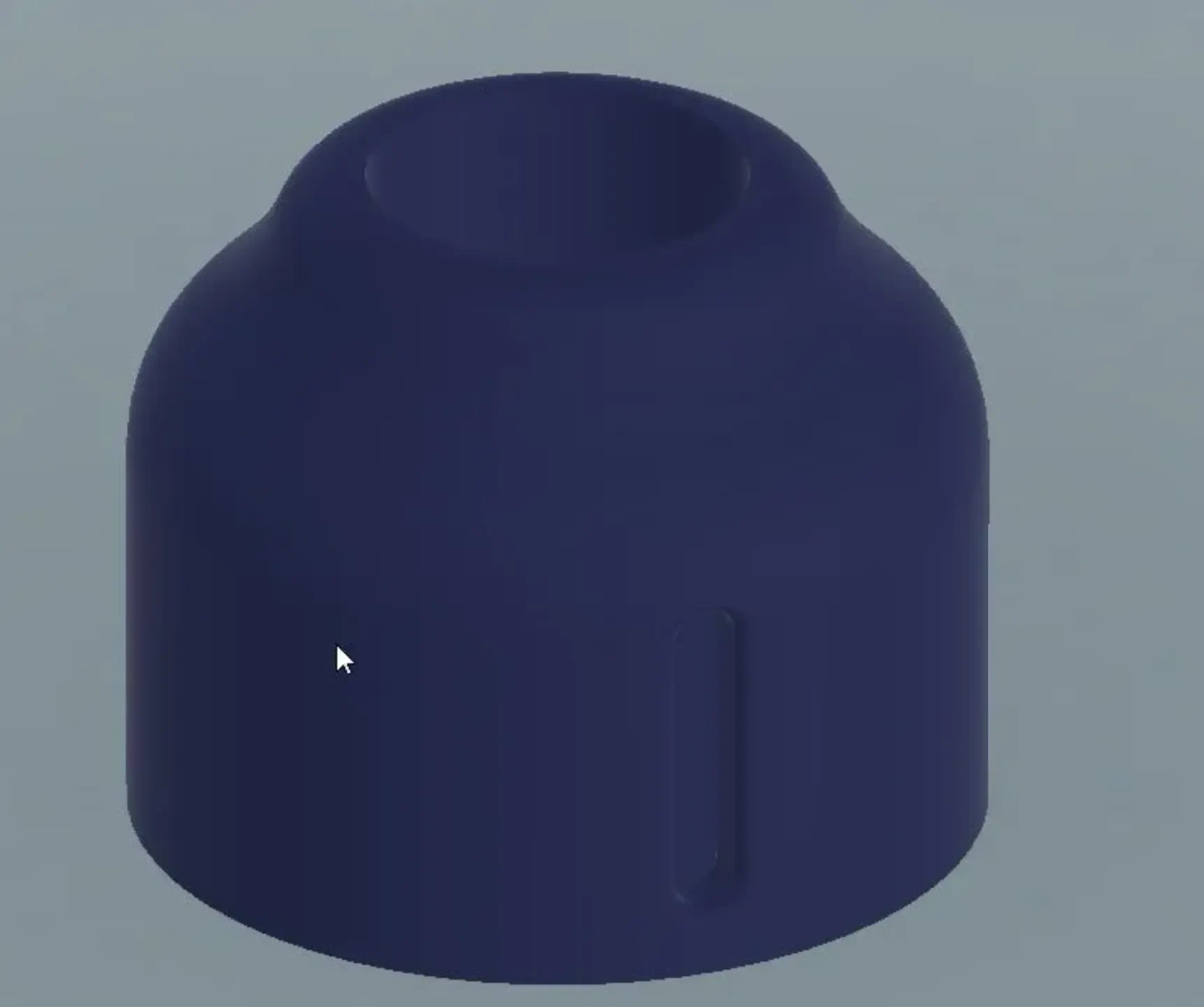

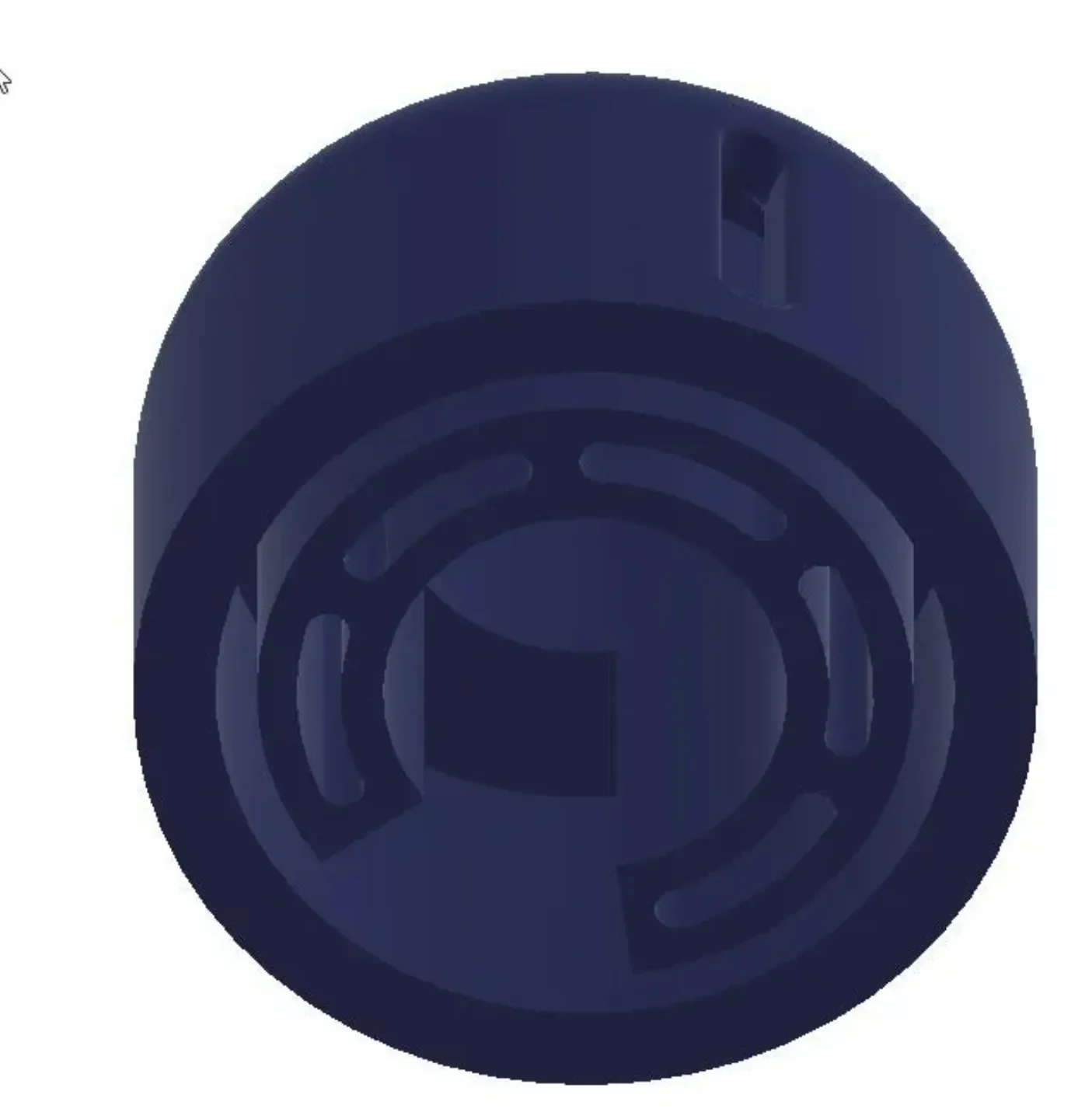

В нижней крышке имеется прорезь, позволяющая определить, насколько высоко в трубке установлена ​​крышка. Внутри имеется прорезь, поэтому нижняя крышка по-прежнему может помещаться на ловушку без необходимости отвинчивать внешнюю оболочку ловушки.

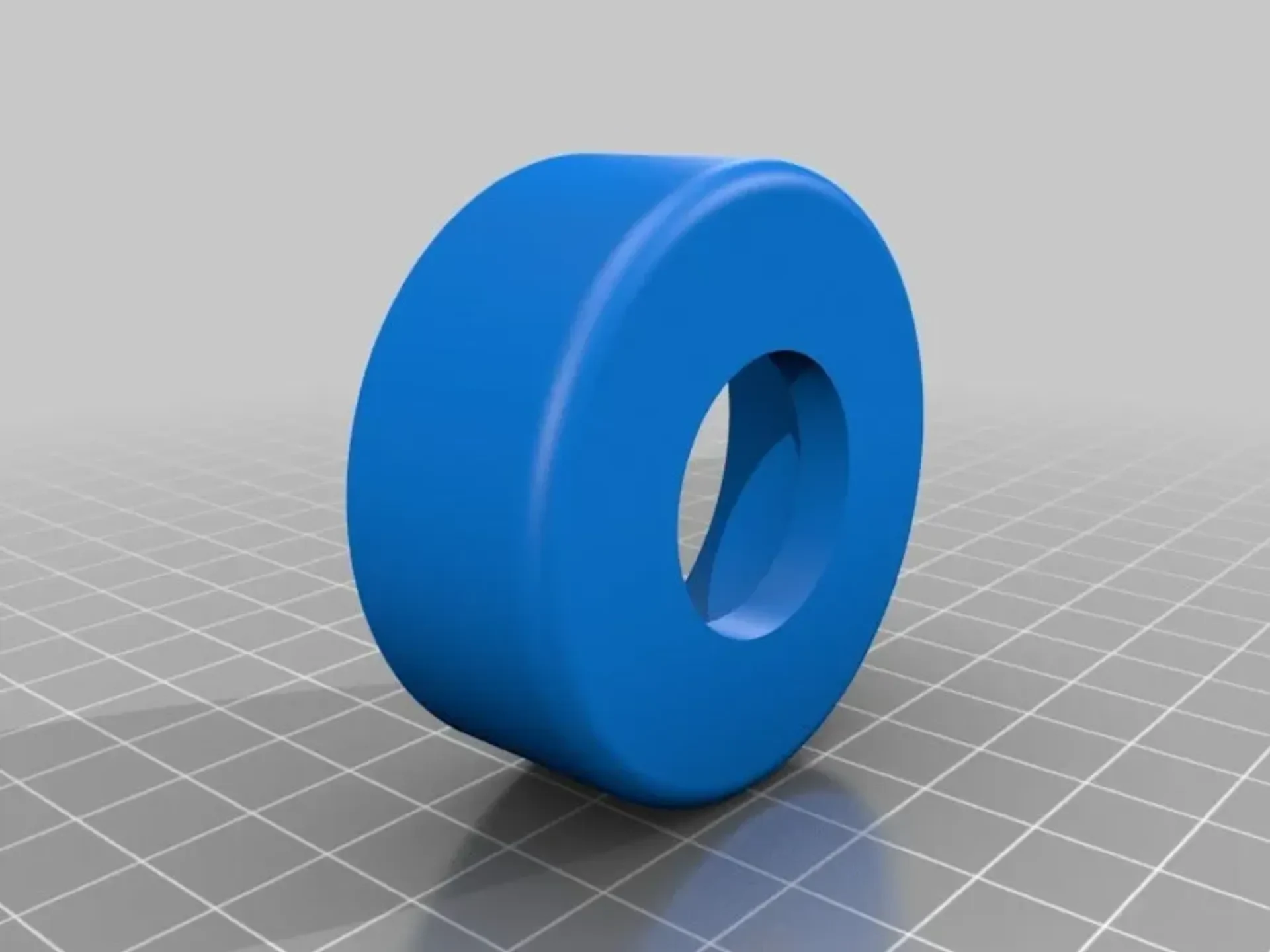

Я обернул трубку антенны изолентой, чтобы убедиться, что нижняя крышка плотно прилегает к трубкам антенны. То же самое сделал и с верхней крышкой. Я рад сообщить, что уже год он стоит отдельно и без проблем! Я даже использовал PLA, и он выдержал летнюю жару и зиму на Среднем Западе США.

Распечатать инструкции
Настройки печати

Принтер: Wanhao Duplicator 4

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2 мм

Заполнение: 85-90%
