Кабина динамика Louder-ESP32

Умный динамик Louder-ESP32S3

ESP32-S3 + TAS5805M + Пассивные радиаторы + TCP115 + DC28FT

Этот проект представляет собой полностью напечатанный на 3D-принтере интеллектуальный динамик, созданный на основе аудиоплаты Louder ESP32-S3 (со встроенным усилителем мощности TAS5805M DSP).
Он обеспечивает широкую дисперсию, сильные басы для своего размера и чистый современный внешний вид, вдохновленный умными колонками, такими как HomePod.

Корпус спроектирован с учетом высокой жесткости, низкого резонанса и контролируемого воздушного потока, поддерживая работу как активного DSP, так и пассивного кроссовера.

Корпус и размеры

Внутренний объем: ~5-6 л.

Внешний размер: 190×190×240 мм.

Толщина стенки: 5 мм

Закругленные внешние края: R20 мм.

Материал: ПЛА+

Ориентация печати: сверху вниз

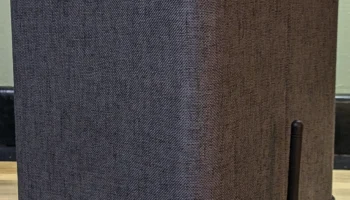

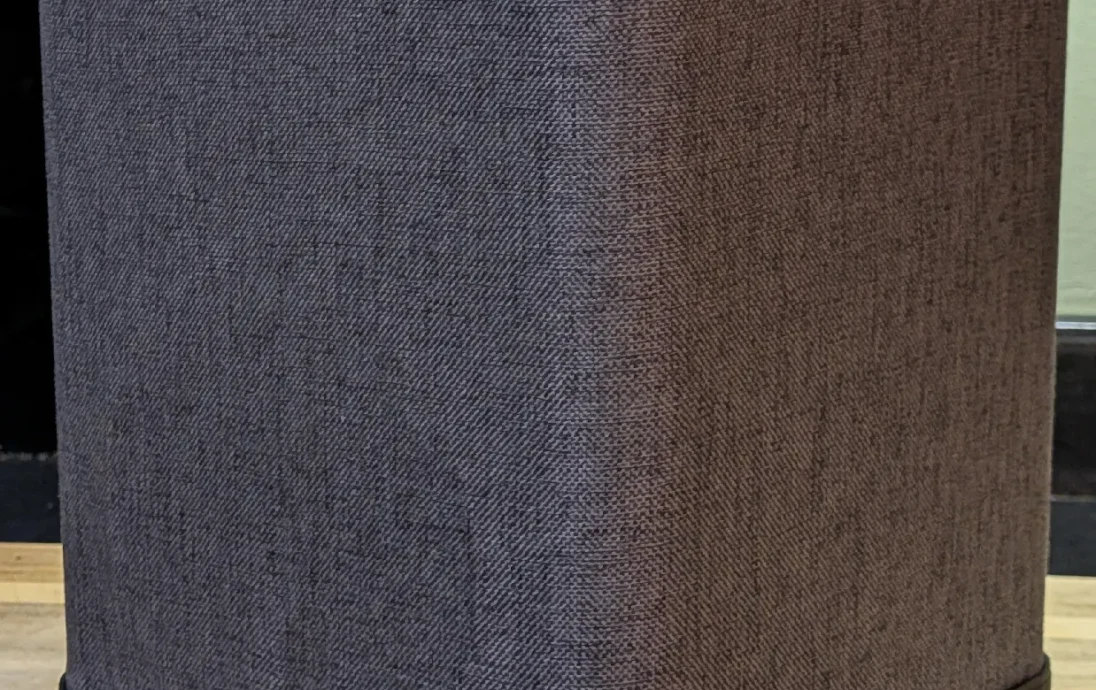

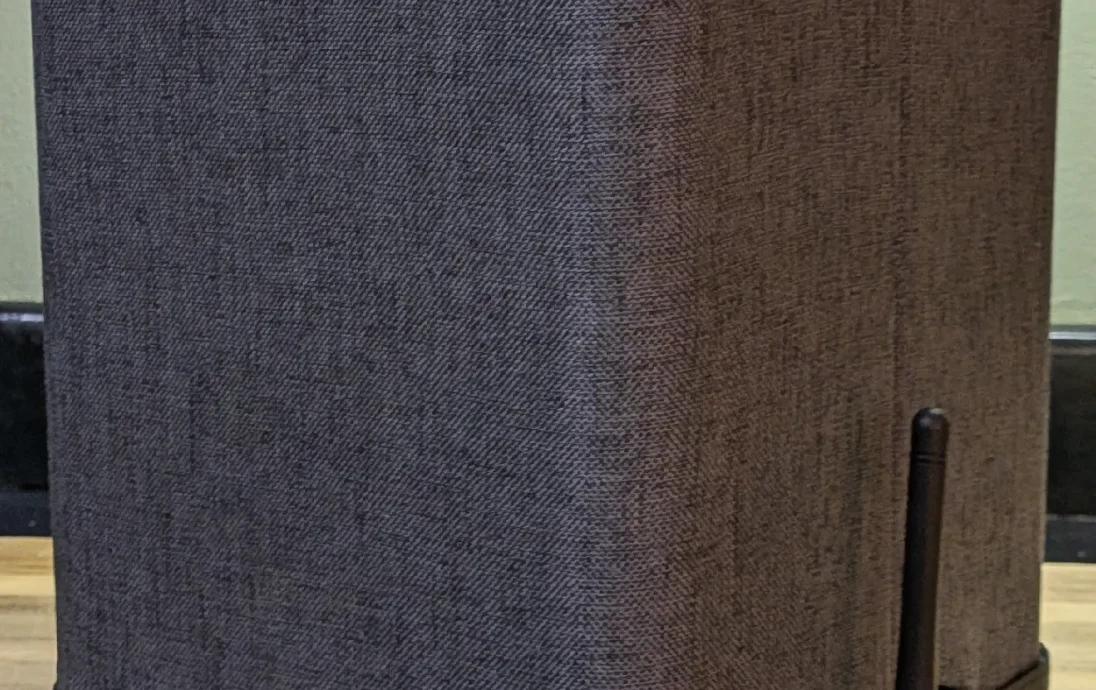

Система обертывания тканью

Тканевая обертка: съемный рукав.

Тканевый каркас: внешний каркас в виде ламелей, напечатанный на 3D-принтере, обеспечивает структурную поддержку и чистое натяжение ткани.

Способ фиксации: верхнее и нижнее зажимные кольца фиксируют тканевую втулку на месте.

Удобство обслуживания: ткань можно снять, не открывая корпус.

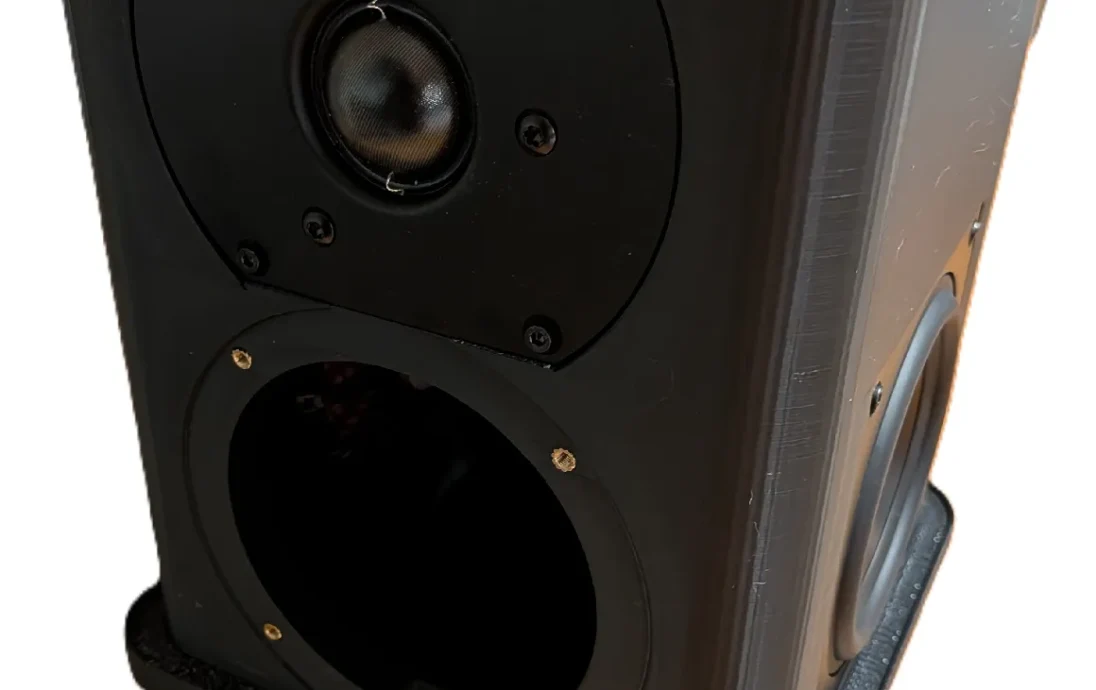

Драйверы
НЧ-динамик

Dayton TCP115-4 (4-дюймовый мидбас)

Твитер

Dayton DC28FT-8 (купол 1-1/8 дюйма, усеченная лицевая панель)

Устанавливается над низкочастотным динамиком для вертикального двухстороннего выравнивания.

Пассивные радиаторы

2× Дейтон DMA105-PR

Устанавливается слева/справа для симметричной загрузки басов и уменьшения раскачивания корпуса.

Внутренняя структура

Чтобы получить жесткий корпус с низким резонансом:

Вертикальный позвоночник: распорка спереди назад для режима «дыхания» шкафа управления

Распорка ремня PR: связывает левую/правую стены на высоте PR.

Верхние/задние ребр��: толщиной 3-3,5 мм для подавления резонанса панели.

Радиальные ребра PR: 5-6 спиц вокруг каждого PR для распределения сил реакции.

Двойники динамиков: усиление за низкочастотным динамиком, высокочастотным динамиком и вырезами для PR

Угловые скругления по всей поверхности: повышенная прочность, воздушный поток и надежность печати.

Электроника (Louder32 ESP32-S3)

ESP32-S3 Потоковая переда��а Wi-Fi или Ethernet с W5500

TAS5805M 2 усилителя класса D с цифровым входом

Крепится на заднюю стенку с помощью четырех стоек M3.

Совместим с:

Снимок

Сквизелит-ESP32

ESPHome

Рекомендации по печати

Стены: 5 периметров

Верх/низ: 5 сплошных слоев

Заполнение:

Корпус: 12-15 % Gyroid или Adaptive Cubic.

Регионы Baffle + PR: 25-40% (рекомендуется модификатор)

DSP / Настройка звука

Два поддерживаемых пути:

Активный DSP (рекомендуется)

Конфигурация TAS5805M:

Кроссовер LR4 @ 2,6-2,8 кГц

Формирующий эквалайзер низкочастотного динамика

Эквалайзер твитера + регулировка уровня

PR дозвуковой ВЧ (~30 Гц)

Дополнительные ограничители для защиты

Пассивный кроссовер (более простой вариант)

Если DSP не используется:

Сеть LR2 2,5-3,0 кГц

L-pad для согласования уровня твитера

Индукторы с воздушным сердечником + пленочные конденсаторы

Начинка и демпфирование

Рекомендуемое внутреннее демпфирование:

Полифилл/наполнитель из полиэфирного волокна

Количество от легкого до умеренного (всего ~ 20 г)

Держите PR-зоны свободными

спецификация

Термореактивные вставки M3

Вставки для термофиксации M2 2 мм выс. х 3,5 мм.

Болты М3

Винты M3 — верхняя крышка

Винты M2 4 мм

Ткань динамика

Звукоизоляционная прокладка

Советы

Используйте прокладку вокруг порта Ethernet, чтобы обеспечить плотное и герметичное уплотнение. Позвольте прокладке слегка перекрывать отверстие корпуса, затем плотно прижмите порт на место. Закрепите двумя болтами М3.
⚠ Не перетягивайте, так как это может привести к изгибу или повреждению печатной платы.

При установке тканевой обмотки закрепите клетку, вкручивая винты непосредственно через ткань между клеткой и зажимными кольцами. Натяните ткань и равномерно перед затягиванием винтов, чтобы обеспечить чистоту поверхности.

При надвигании узла ткани и каркаса на основной корпус будьте осторожны, чтобы не зацепиться и не прижать динамики — внутренние зазоры вокруг рамок динамиков плотные. Верхняя крышка завинчивается, чтобы зафиксировать все на месте.

Я использовал с этим блок питания 19 В 4,74 А, и он работал без проблем.

Извините файл F3d, не самый к��утой :) Я не моделист ха!
