Рулетка Yagi для Т-охоты...
Я обновил детали ленты, чтобы они лучше прилегали друг к другу при сборке. Кроме того, направляющая кончика ленты более мощная. Печатаю со 100% заполнением, ABS или PLA, без поддержки. 02.02.2019.

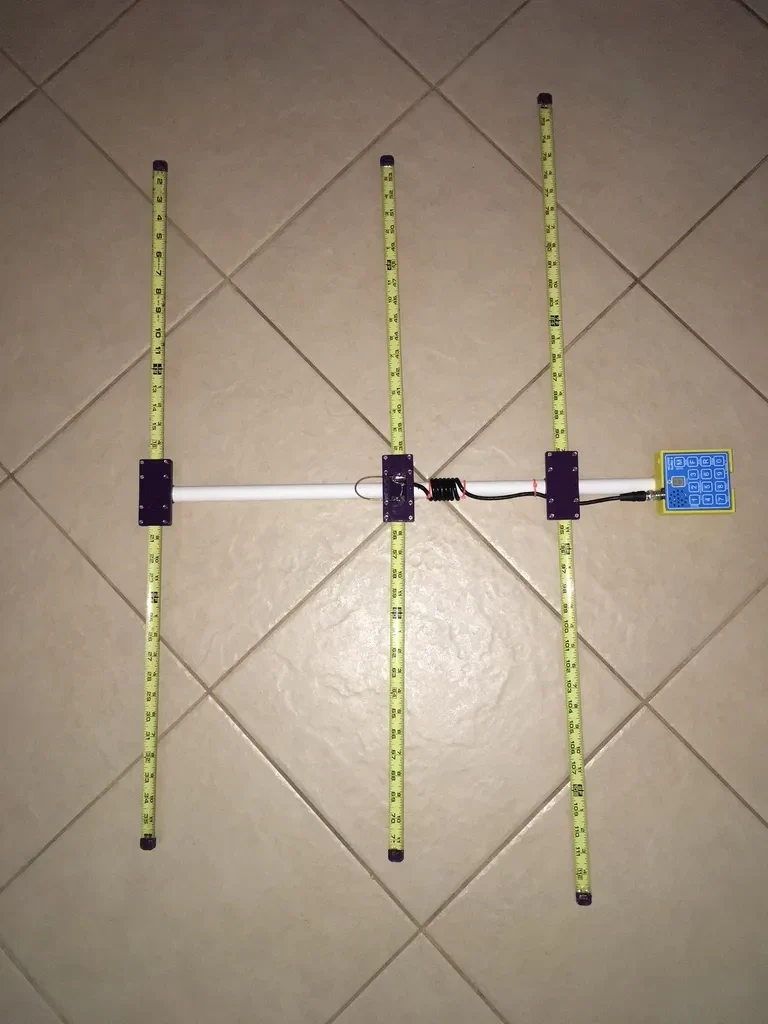

Рулетка ПВХ Антенна Яги-Уда — распространенный радиолюбительский проект для охоты на передатчики. Я построил эти детали, чтобы исключить соединения ПВХ и хомуты для шлангов. Для крепления этих деталей вам все равно понадобится стержень из трубы ПВХ. Я добавил отверстия для винтов в основаниях, чтобы клей не требовался. Для крепления крышек использовались длинные шестигранные винты M3.

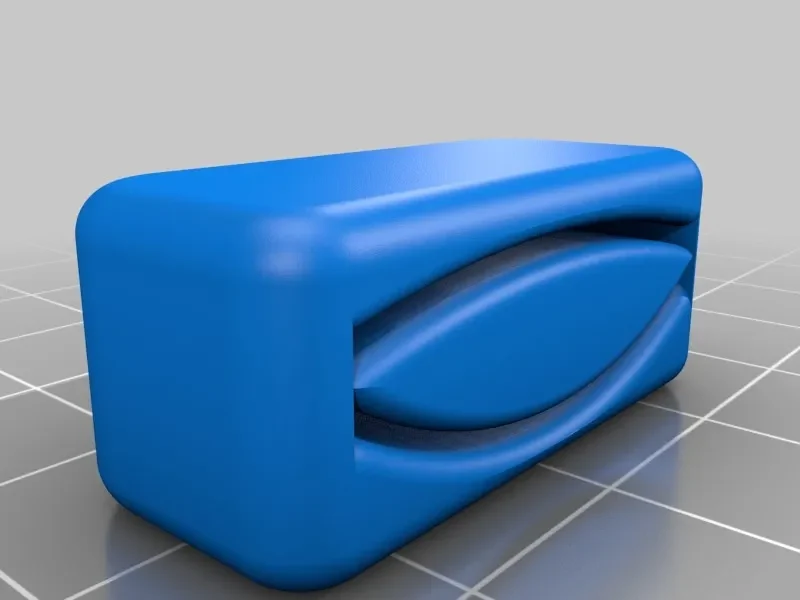

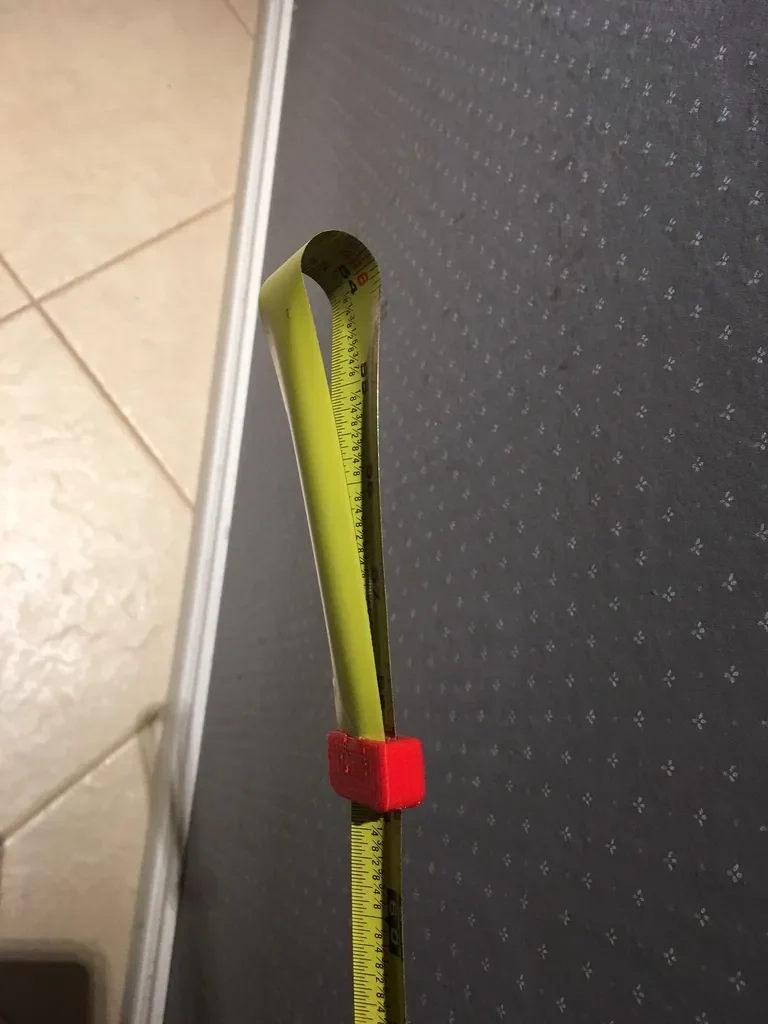

6 наконечников можно использовать для защиты от острых краев/концов рулетки. Второй паз для наконечника можно использовать для зацикливания ленты и ее скольжения по длине. (см. фото, красный наконечник). Это удобно для хранения и, возможно, для настройки. Вам понадобится дополнительная длина ленты для петли. Режим цикла является экспериментальным. Используйте маркер, чтобы указать правильную длину каждого элемента.

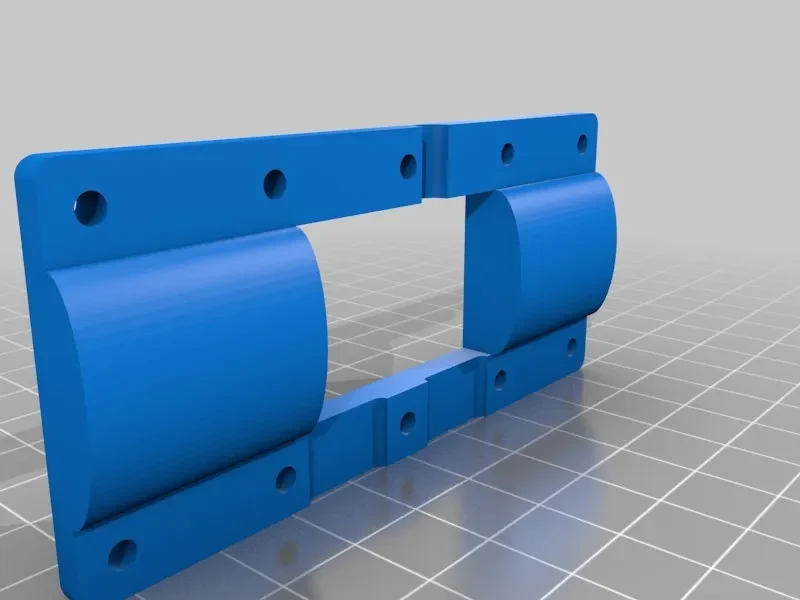

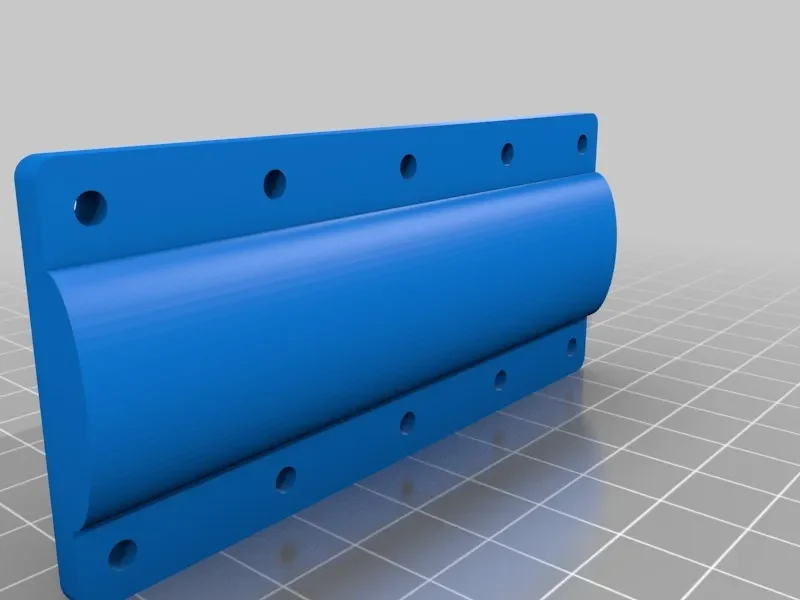

Распечатайте два набора деталей DR. Один комплект для директора и один для отражателя.

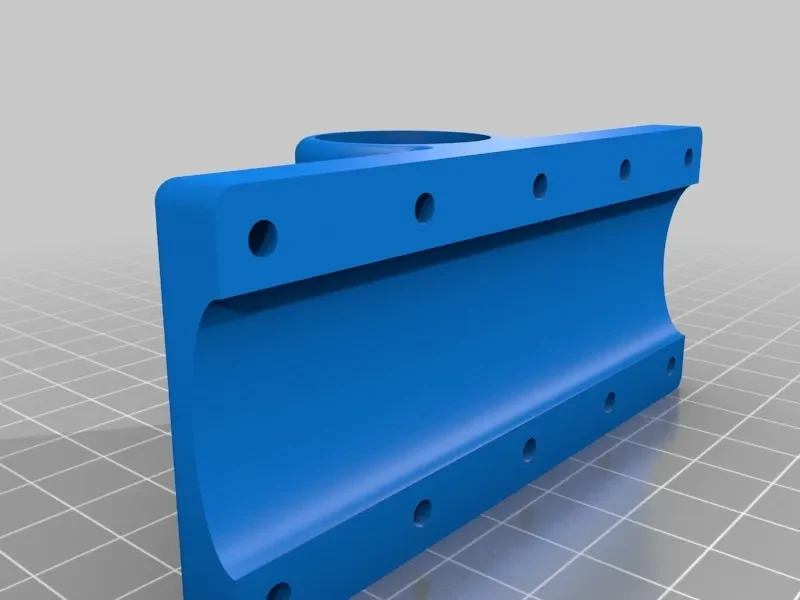

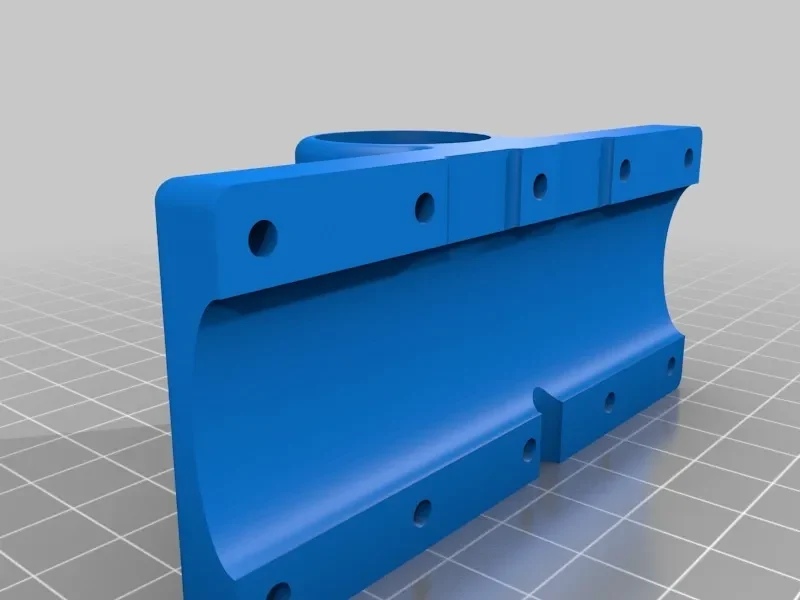

Распечатайте один набор деталей DE. (DE = приводной элемент)
Я использовал кусок провода Romex и снял изоляцию со шпильки. Вы можете использовать обычный кабель BNC сопротивлением 50 Ом и отрезать один конец разъема для подключения к антенне. Возможно, вам понадобится аттенюатор. Затухание не является частью этого проекта.
Я напечатал основания сбо��у, а крышки — плоско. Наконечники напечатаны в вертикальном положении, чтобы гарантировать, что прорези не засорятся и не будут соответствовать размеру рулетки. Заполнение от 50 до 100% кажется нормальным.
Мне удалось припаять материал рулетки с помощью паяльника. Я отшлифовал краску с ленты, а затем обильно обработал ее флюсом. Обязательно предварительно залудите паяные детали, а затем быстро соберите и припаяйте коаксиальный кабель, шпильку и ленту, чтобы не расплавить PLA слишком сильно.
Инструкции Джо Леггио WB2HOL для версии из ПВХ доступны в Интернете. В истинной традиции дешевой ветчины эти детали были разработаны для 25-футовой рулетки Harbour Freight, которую можно приобрести бесплатно при покупке. Наслаждаться! WA6ED
