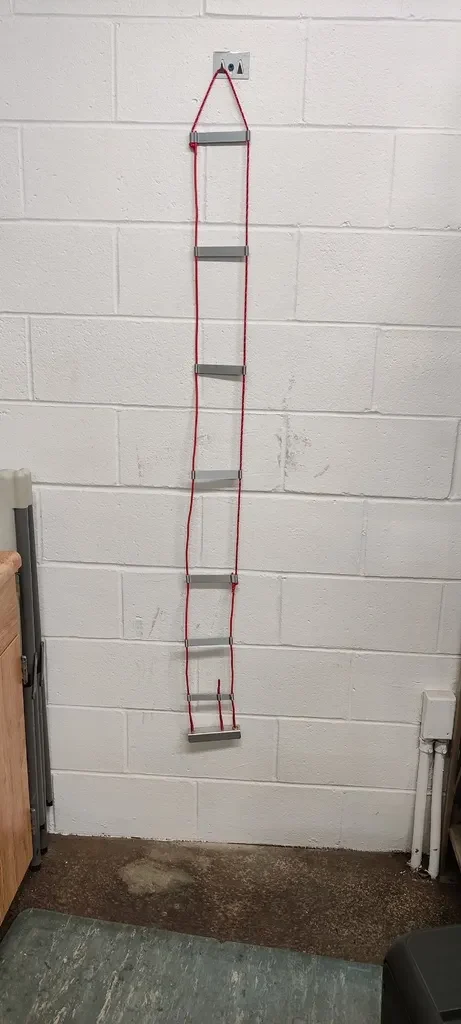

Свернуть открытую заглушку J-образной опоры.................

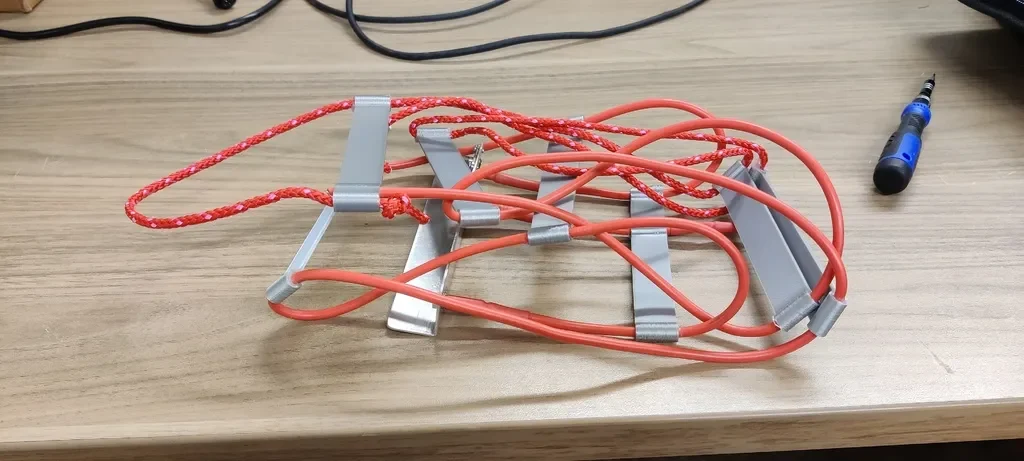

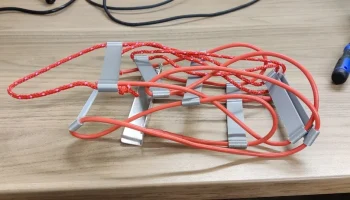

Это проставки для сборки открытой шлейфовой J-образной антенны.

Я следовал этим планам по размерам, но вместо алюминиевых стержней я использовал проволоку.

https://nt1k.com/open-stub-j-pole-project-completed-many-times/

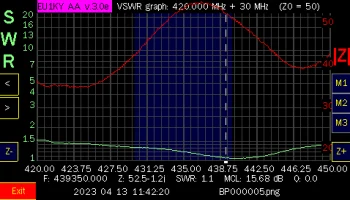

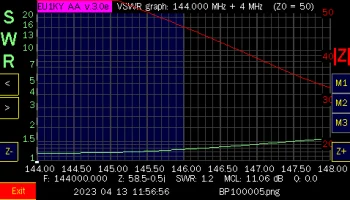

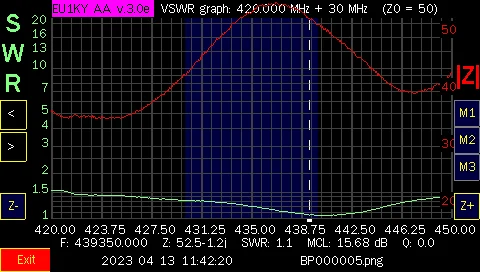

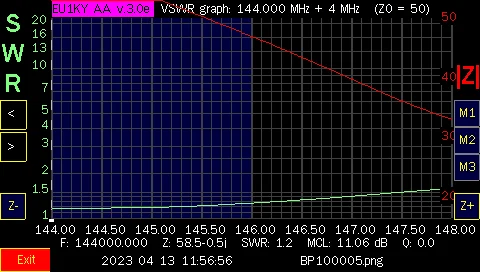

Проволока, которую я использовал, называлась 10-го калибра, хотя, по моему опыту, размеры могут сильно различаться у разных производителей. Важным является внешний диаметр проволоки. Я использовал толщину 5,25 мм, хотя вы, вероятно, могли бы немного просверлить отверстия или поиграть с настройкой горизонтального заполнения, чтобы отрегулировать их. Или просто используйте любой подходящий провод. Насколько я понимаю об антеннах, чем тоньше провод, тем меньше полоса пропускания. Как вы можете видеть на моих фотографиях VNA, после того, как я его настроил, полоса пропускания у него просто сумасшедшая, поэтому я уверен, что вы могли бы обойтись проводом немного меньшего размера.

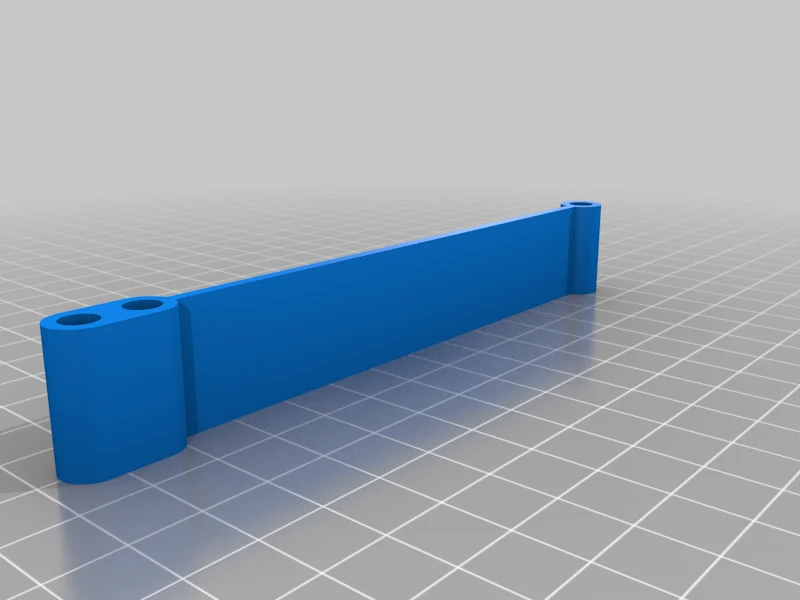

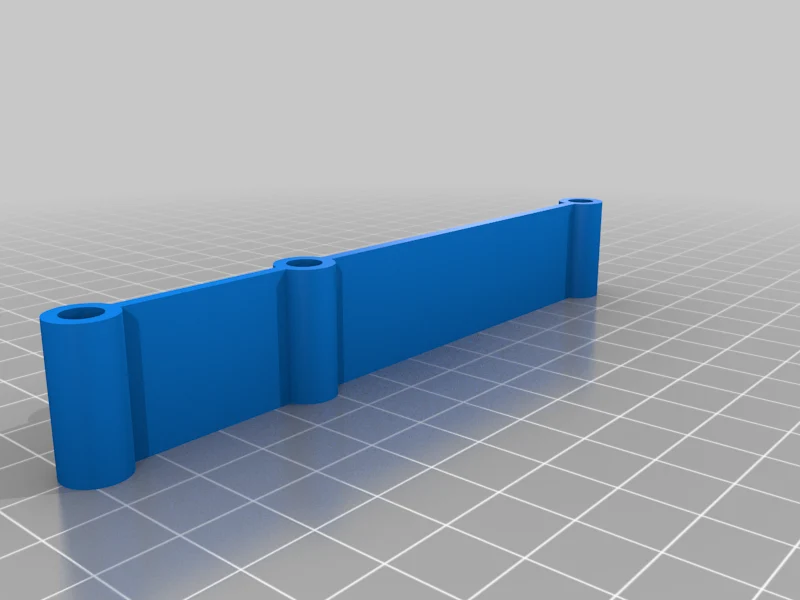

Для дна вам понадобится 1 деталь буквы «В». Вам понадобятся 2 детали «А» для верхней части провода средней длины и верхней части всей антенны. Здесь есть дополнительное отверстие для крепления веревки. Я использовал веревку диаметром 3/16 дюйма. На деталях «С» есть только 2 отверстия, чтобы заполнить остальные. Они предназначены для дополнительной устойчивости. Это может работать и без любого из них, но я нашел 4 достаточно, чтобы антенна была достаточно прочной.

Я использовал кусок алюминия толщиной 1 дюйм, как того требуют планы, но мои отверстия намного меньше. Я использовал несколько стоек, которые у меня лежали, чтобы прикрепить провод к кронштейну. Они очень похожи на стойки, используемые для установки материнских плат компьютера, но они были немного больше, вероятно, M4. Я припаял провод к женской стороне, затем прикрутил мужскую сторону к алюминию.

наконец, разъем SO239 для монтажа на панели или антенное соединение по вашему выбору.

Если у вас есть вопросы, задавайте их в комментариях, обычно я отвечаю в течение пары дней.
