Ремикс базы погоды ESP32 и модифицированное программное о..

Этот ремикс представляет собой небольшой ремикс модели «Holder_3mm_Acrylic_Holes.3mf».
Идея этого ремикса заключается в том, чтобы позволить закрепить ESP32 вертикально с помощью USB-разъема, расположенного слева, чтобы обеспечить доступ к внутренней кнопке FireBeetle.

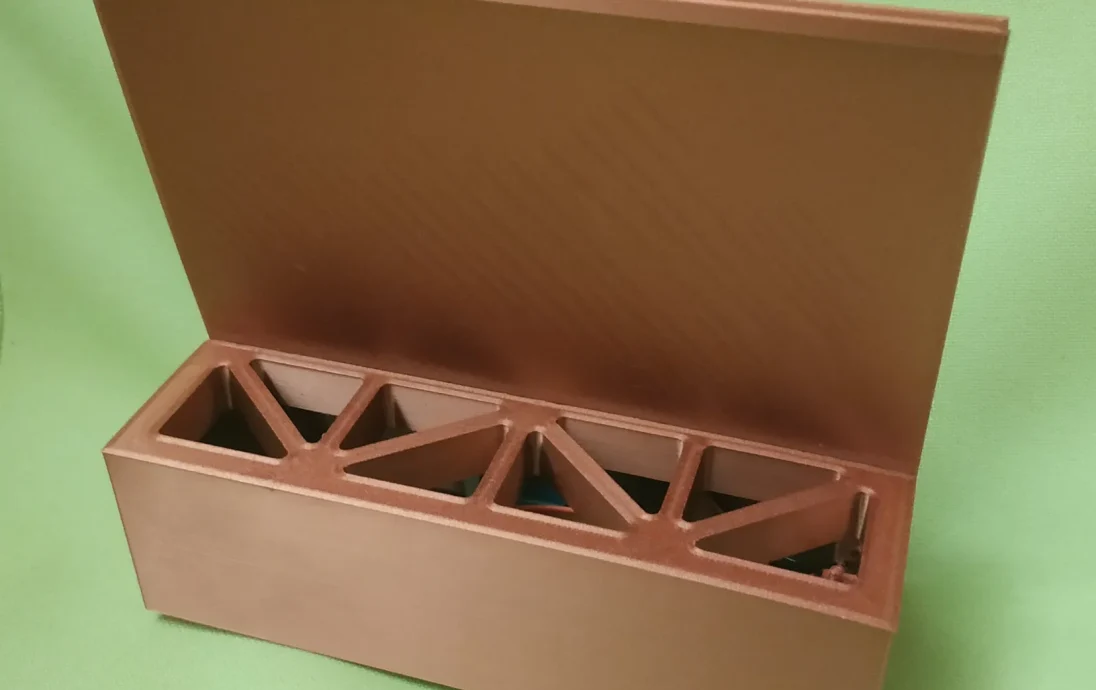

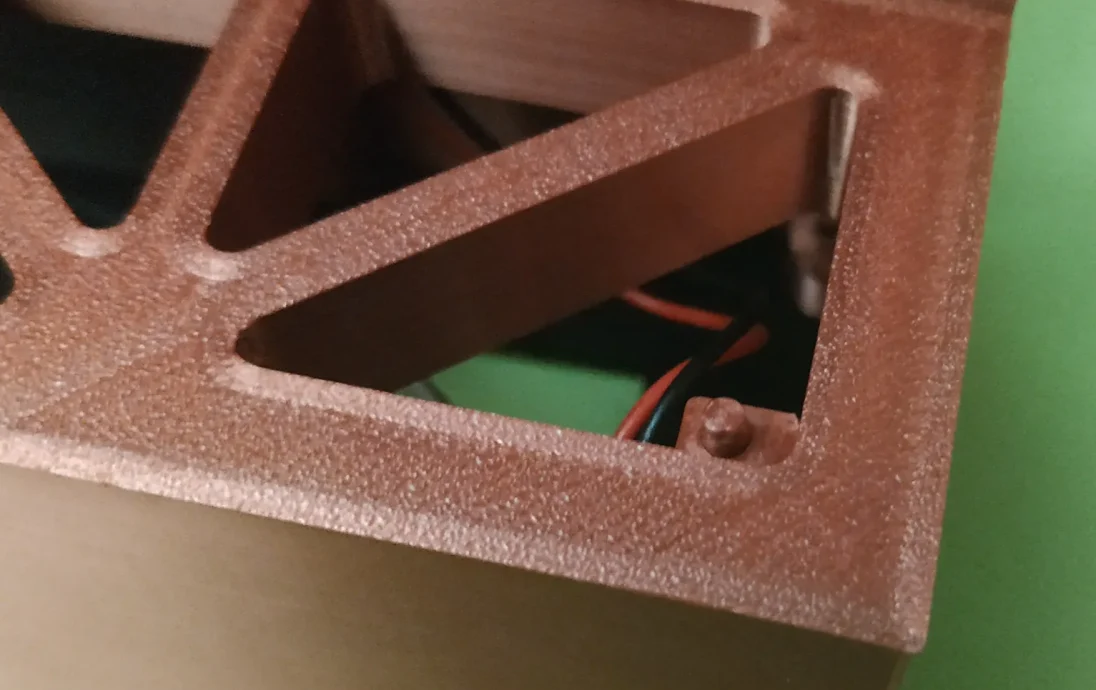

Он также оснащен задней панелью экрана и верхней направляющей фиксации, как вы можете видеть на моих фотографиях изготовления.
(будьте осторожны, в зависимости от зазоров, слоновьих лапок… на вашем принтере, возможно, потребуется немного отшлифовать заднюю пластину на той части, которая входит в прорезь коробки; вам также нужно будет подрезать липкие прокладки в углах; то же самое замечание для задней крышки коробки)

Для печати коробки рекомендуется использовать подставки для деревьев.

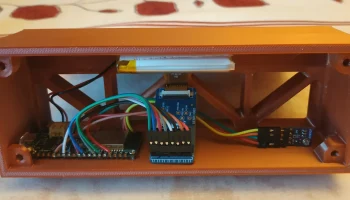

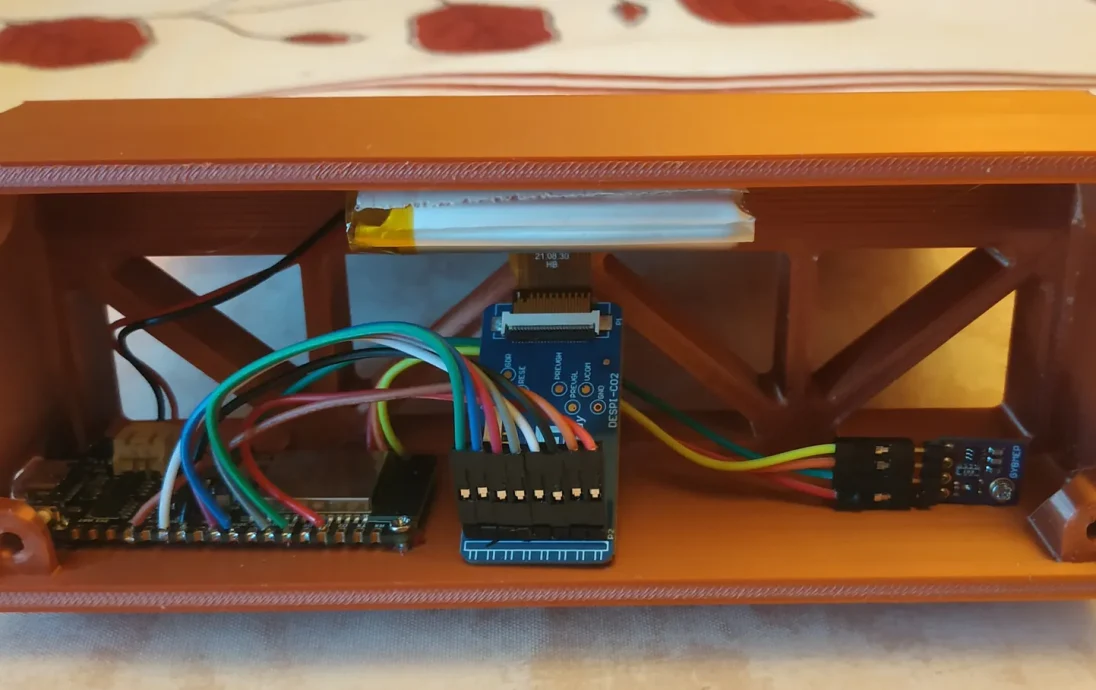

Firebeetle2 прикручивается (короткими винтами 2 мм) к розетке, и эта розетка крепится к стенке коробки с помощью клея (мой случай) или двухсторонней клейкой ленты (не проверялось).

Это следует сделать после прокладки кабелей на FB2 (особенно если кабели сварные).
В коробке также есть подставка для bme280 (будьте осторожны, она хрупкая).
Аккумулятор можно закрепить вертикально с помощью клейкой ленты.

В текущей версии (обновление от 15.09.2024) в коробку внесены два улучшения:

+ Кнопка для удобного использования внутренней кнопки

+ Использование пары 4 магнитов для фиксации задней крышки коробки (диаметр магнитов 6 мм, толщина 2 мм)

Магниты на коробке вставляются после завершения печати.

Магниты на задней обложке требуют добавления паузы печати на соответствующем слое при нарезке stl (пауза на высоте 2,6 мм или (после) слоя 13 со слоями 0,2 мм), чтобы вставить магнит.

Обратите внимание на ориентацию магнитов на задней обложке (по крайней мере, одинаковую ориентацию для всех), поскольку их невозможно переориентировать после печати.

Текущая версия несколько отличается от моей оригинальной, поэтому тестировалась «частично» (не целиком)

Но зачем использовать кнопку FB2?

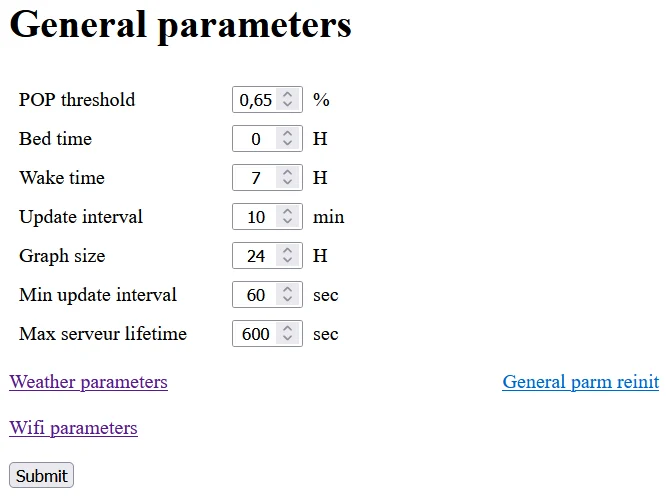

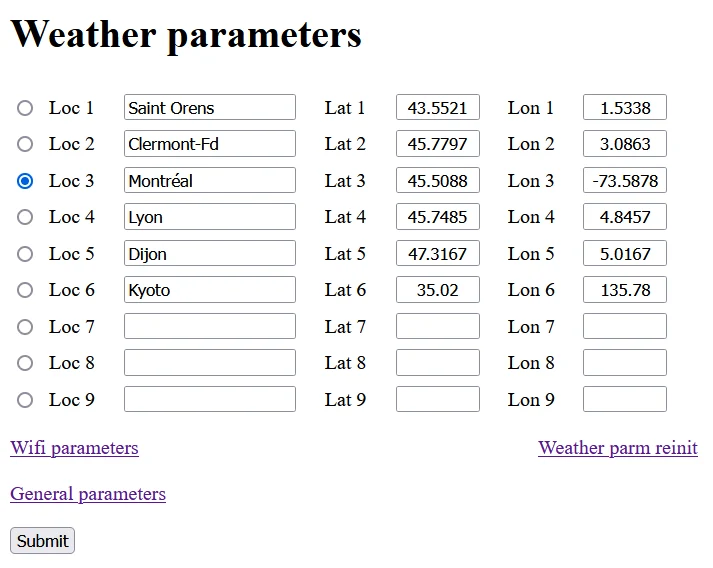

Я модифицировал программное обеспечение Л.Марцена (с его согласия) для реализации страниц веб-конфигурации (среди прочего, параметризация местоположения и настроек Wi-Fi).

Модифицированное программное обеспечение находится на GitHub:
https://github.com/pivoine31/esp32-weather-epd-pvmod

Надеюсь, вы найдете все это полезным
