Помощник по коаксиальному балуну (дросселю) с воздушной о...

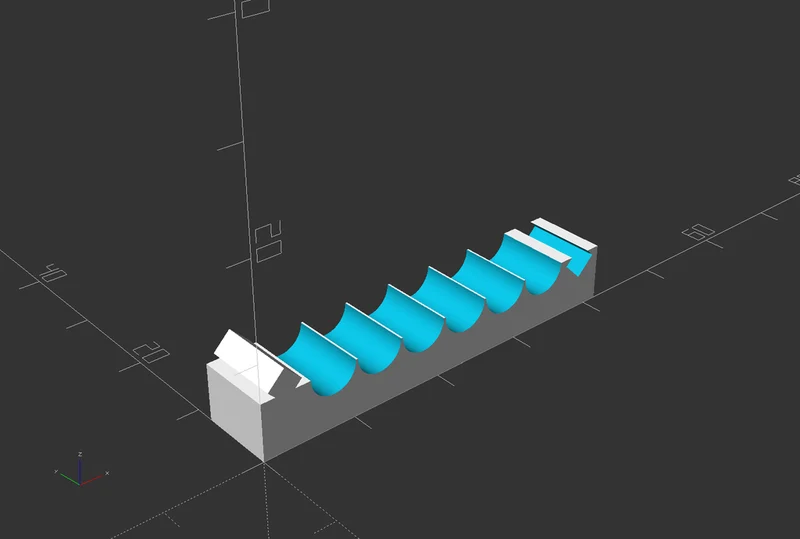

Это крошечный зажим, предназначенный для намотки дросселя с воздушным сердечником (несколько витков коаксиального кабеля, которые уменьшают синфазные токи). Дополнительную информацию об этом смотрите здесь.

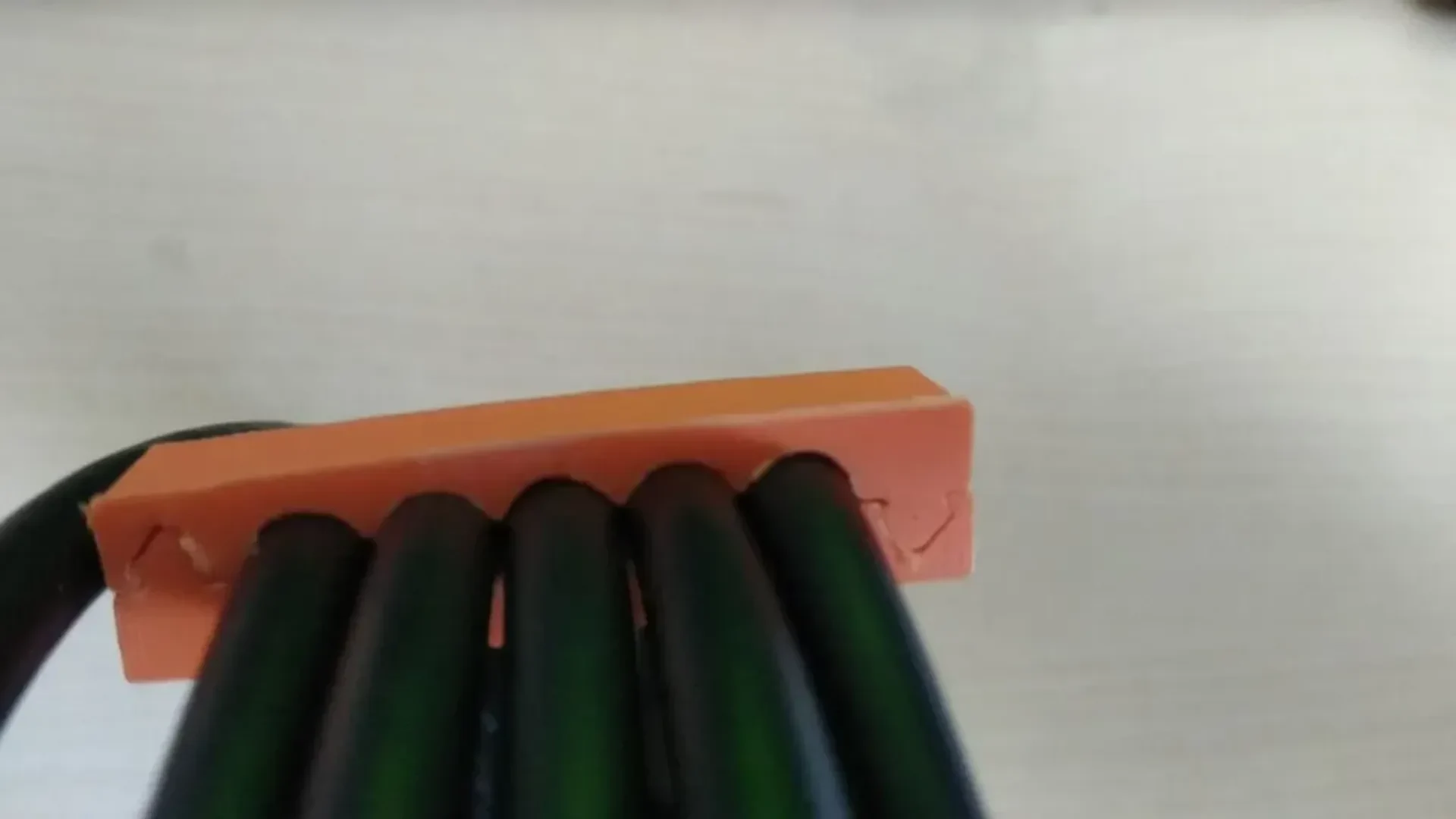

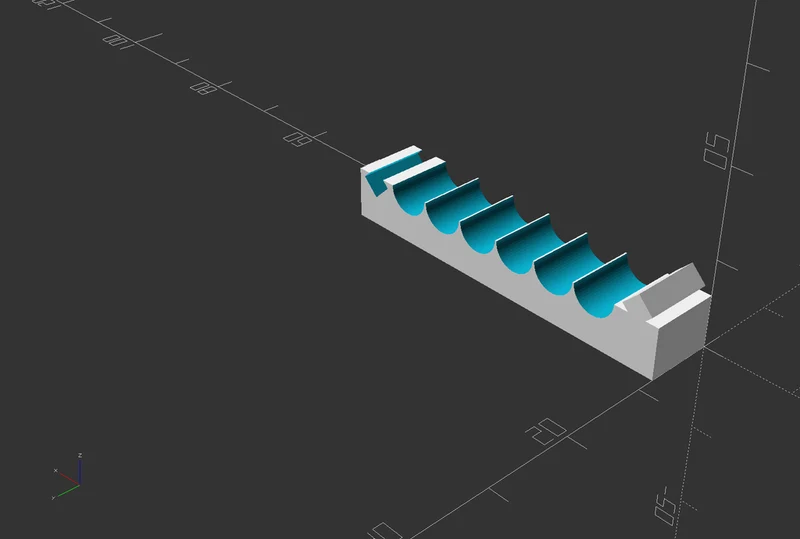

Зажим симметричен (напечатайте дважды, чтобы получить пару). Поместите катушки в один зажим, поверните на 180 градусов и наденьте другой зажим на катушки и в кабельные замки.

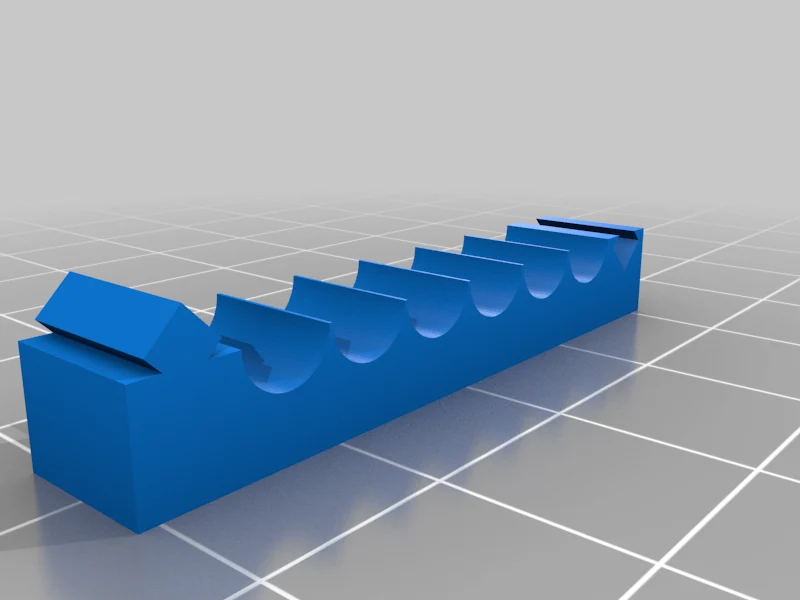

Печать укладывается на сторону зажима (а не ��а нижнюю часть, как показано на рисунке), чтобы обеспечить максимальную долговечность.

КАБЕЛЬ_ДИАМЕТР = 5; // RG-58, диаметр 5 мм NUM_WRAPS = 6; // сколько витков кабеля WIDTH = 8; // насколько широким должен быть зажим DEPTH = 4; // насколько глубоким должен быть зажим, должно быть > CABLE_DIAMETER CABLE_SPACING=0.4; // расстояние между витками
