Мачтовая система Jackite 31 фут для базового лагеря.........

Обновление: 1 февраля 2023 г.

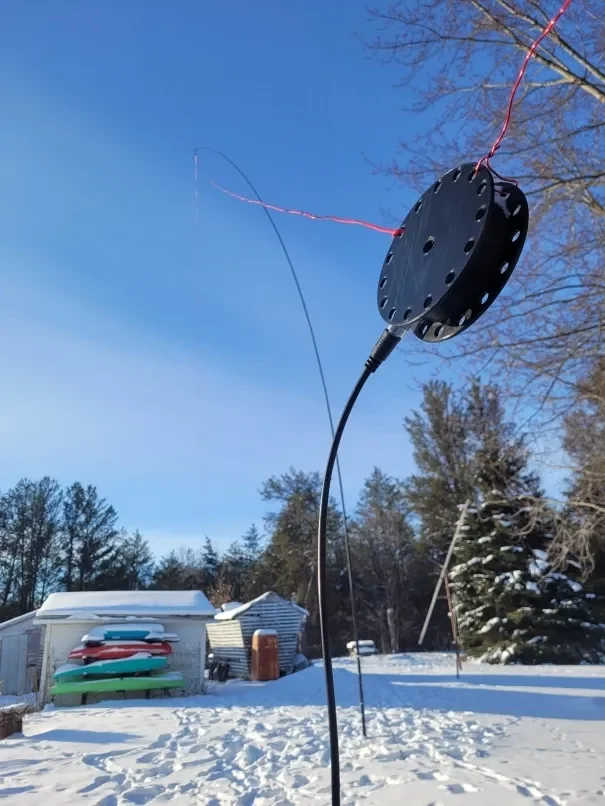

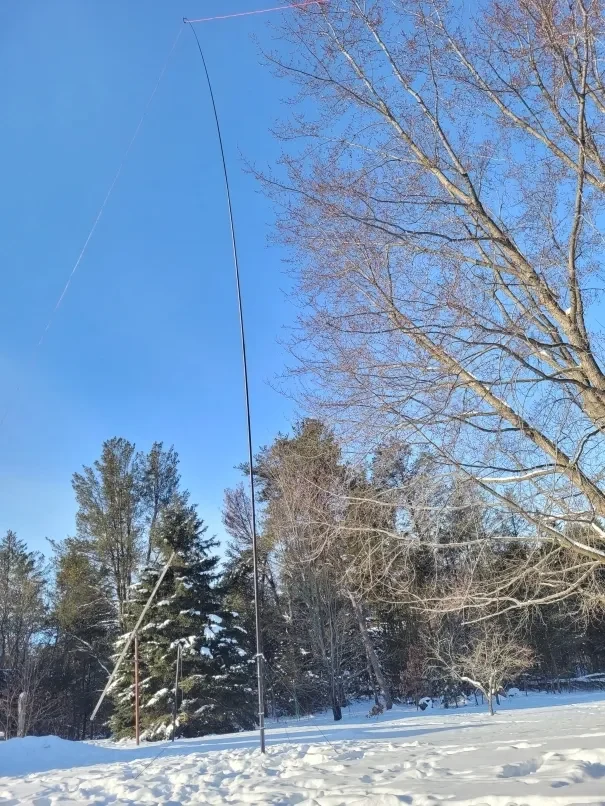

Эта мачтовая система использовалась во время Зимнего Дня поля 2023 года и отлично выдержала зимнюю погоду в Висконсине (напечатано в PETG). На данный момент никаких изменений не планируется, но если у вас возникнут какие-либо проблемы при использовании, прокомментируйте, чтобы я мог внести улучшения.

Обзор

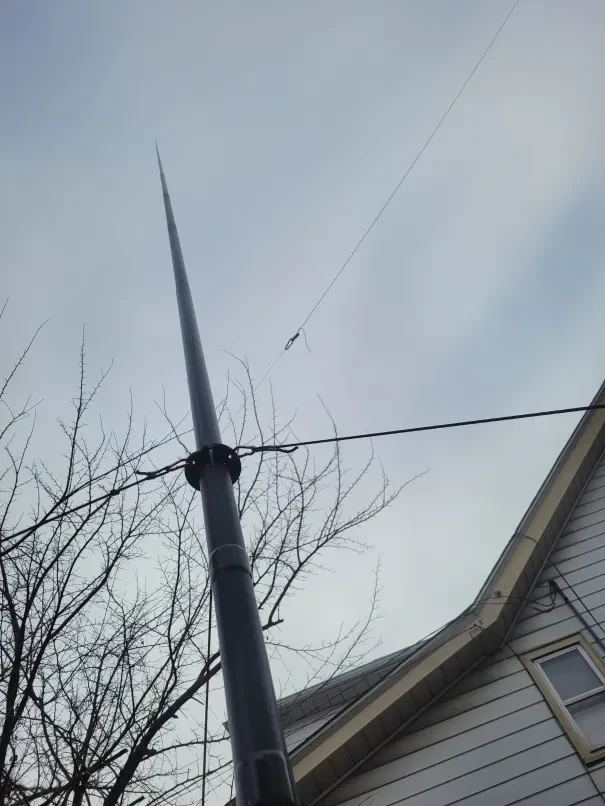

Это портативная мачтовая система, предназначенная для хранения всех необходимых компонентов в удобном и легко развертываемом корпусе. В основе системы лежит складная опора Jackite длиной 31 фут (постоянная модификация не требуется). Из этих джекетовых столбов получаются невероятные мачты благодаря их небольшому размеру в сложенном состоянии и долговечности (та, которую я использовал в качестве постоянной мачты, выдержала 2 полных года погоды в Висконсине и не имела проблем).*ПРИМЕЧАНИЕ:*это, вероятно, не будет работать для джекетовых столбов другого размера, поскольку их диаметры разные.

К опоре прикрепляются дополнительные детали для удержания кольев, а также для того, чтобы растяжки с храповым механизмом оставались прикрепленными как к кольям, так и к растяжке во время транспортировки. Наличие уже прикрепленных растяжек помогает сократить время развертывания/упаковки и гарантировать, что ни один компонент не будет забыт во время следующей поездки на выезд или в поле.

Печатные детали
шок-корд-кольцо.stl (x1)
стейк-клип.stl (x1)
парень-кольцо.stl (x1)
стейк-холдер.stl (x1)
spacer.stl (x2)
buger.stl (x1 — необязательно)

buger.stl — это небольшой диск, предназначенный для печати из ТПУ. В первой версии Stake-holder.stl толщина дна составляла всего 3 мм. К сожалению, он был недостаточно толстым, чтобы выдержать удар некоторых верхних секций, когда они не были закреплены должным образом. Для решения этой проблемы толщина основания стойки теперь составляет 7 мм, а в качестве дополнительной защиты предусмотрен бампер. Дальнейшие изменения будут внесены, если окажется, что она имеет те же проблемы, что и V1.

Непечатные детали
Шнур удара 1/8 дюйма длиной ~ 175 мм
Гайки термовставки M3 (4 шт.)
Винты M3x20 (4 шт.)
Шайбы М3 (4 шт.)
Стыковой соединитель 16-14AWG (x1)
Ставки (x3)
Храповые оттяжки (x3)
Сборка

Начните с вставки гаек термовставки M3 в 5-миллиметровые отверстия в соответствующих деталях: по 1 в Shock-Cord-Ring.stl и Guy-Ring.stl и 2 в Stake-holder.stl (дополнительную информацию см. на рисунках).

Соберите кольцо амортизатора, сначала отрезав лишний пластик от стыкового соединителя. Затем пропустите шнур амортизатора через отверстия в файле Shock-Cord-Ring.stl, сжимая концы вместе в месте разделения кольца (в этой точке кольца есть дополнительное пространство, чтобы спрятать стыковый соединитель).

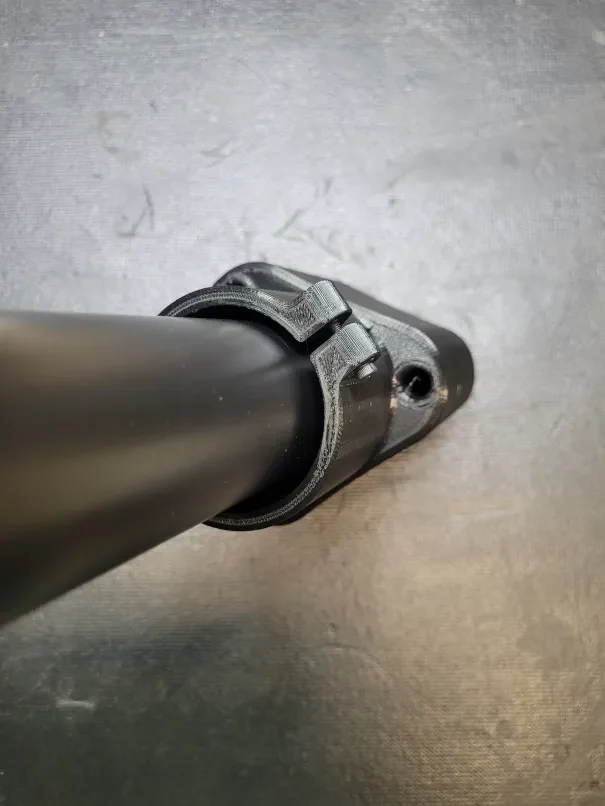

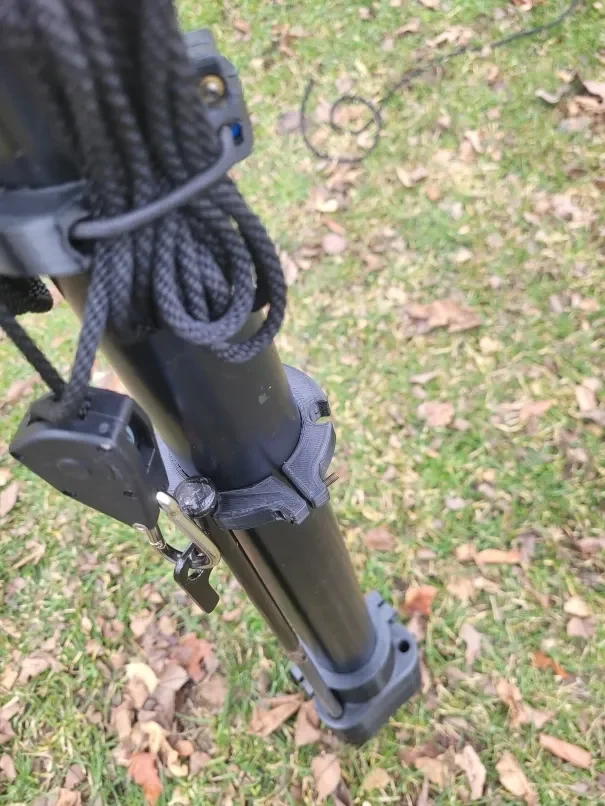

Далее отвинтите имеющуюся заглушку снизу стойки и навинтите на Stake-holder.stl. Если вы решили распечатать бампер, вставьте его в нижнюю часть держателя колышка, прежде чем прикручивать. После того, как держатель колышка прикручен, опустите две прокладки между стойкой и верхней частью держателя колышка и затяните держатель колышка вокруг проставок с помощью винтов M3 (для пояснения см. рисунки).

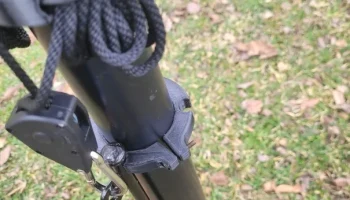

После прикрепления держателя колышка прикрепите зажим для колышка на соответствующей высоте и в нужном положении; используйте кол, вставленный в держатель колышка, чтобы определить правильное положение.

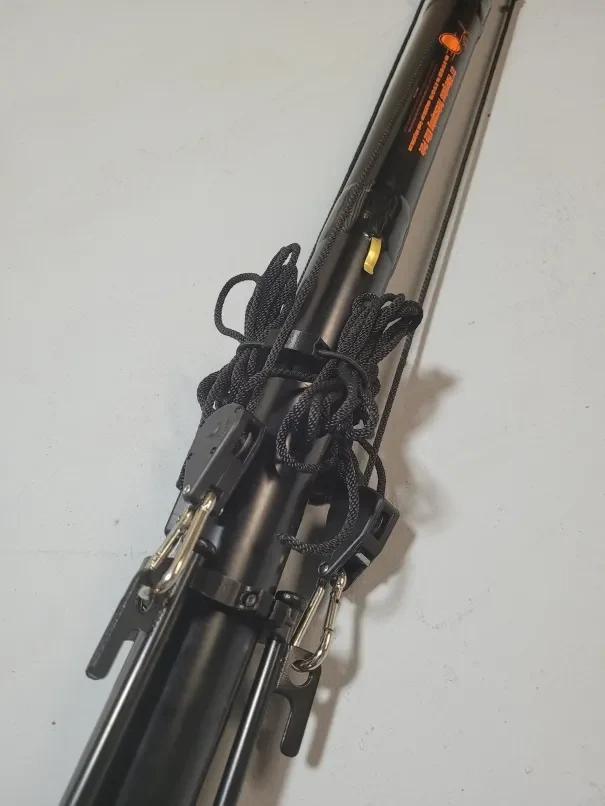

После держателя кола прикрепите кольцо амортизатора там, где это необходимо. Положение этой детали не обязательно должно быть точным, поскольку она предназначена только для хранения дополнительной лески от растяжек с храповым механизмом.

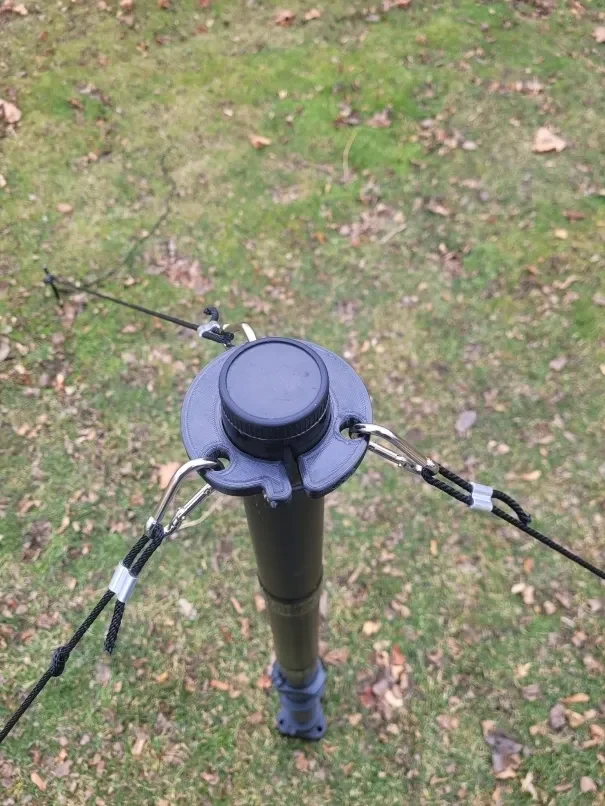

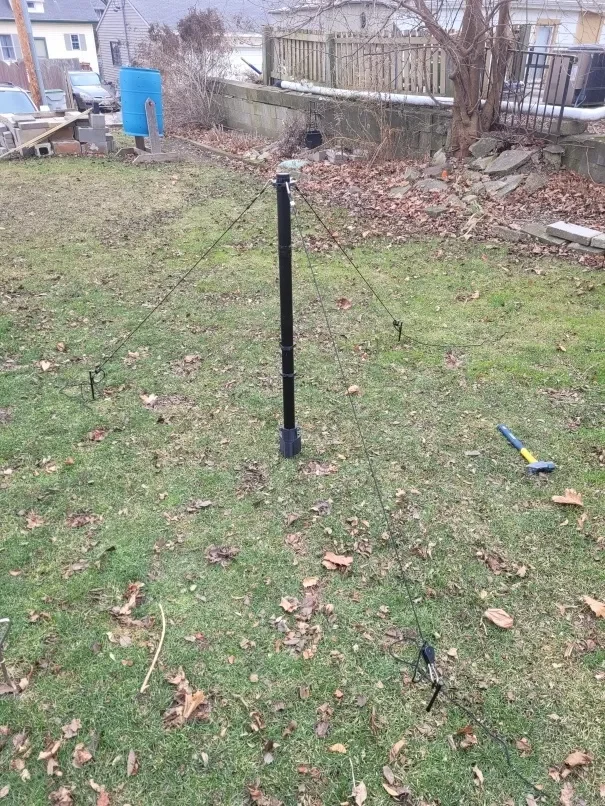

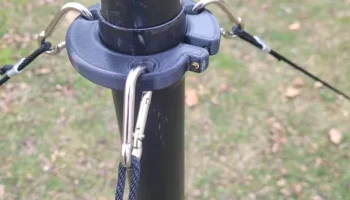

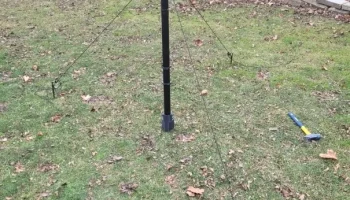

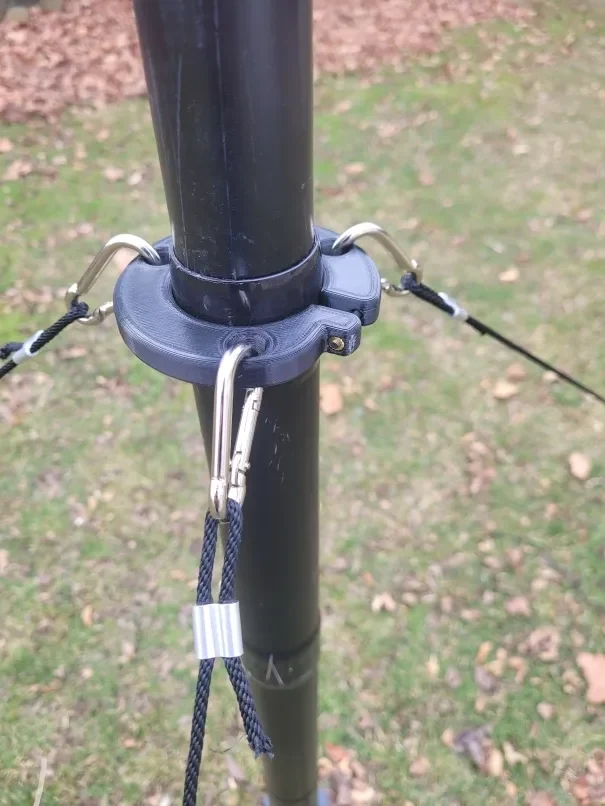

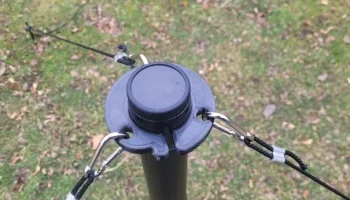

Наконец, прикрепите растяжку к верхней части стойки, вставьте колышки, закрепите растяжки и оберните дополнительную веревку, чтобы завершить мачтовую систему.
