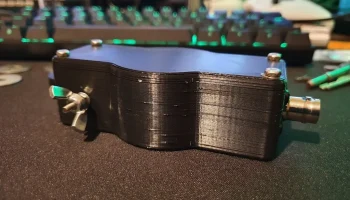

Переносной дроссельный ящик для ветчины "балун-унун"........
Версии Т140 и Т240

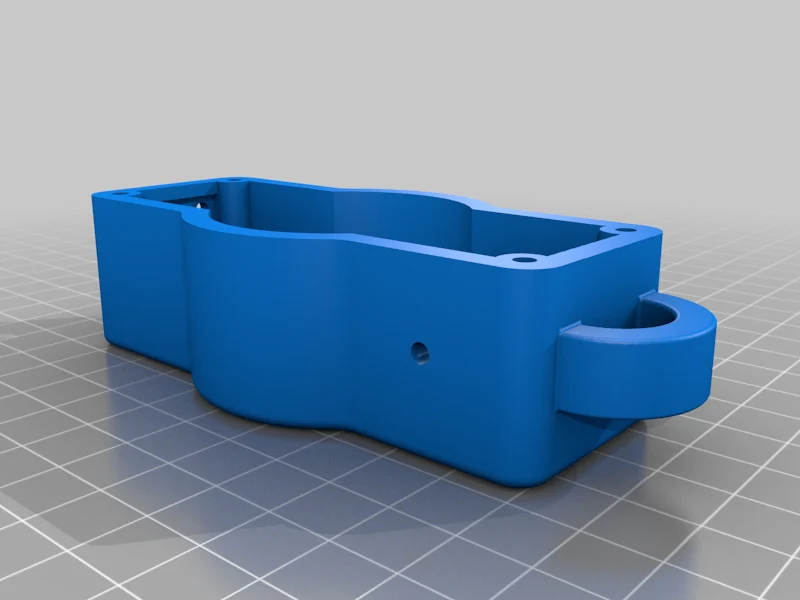

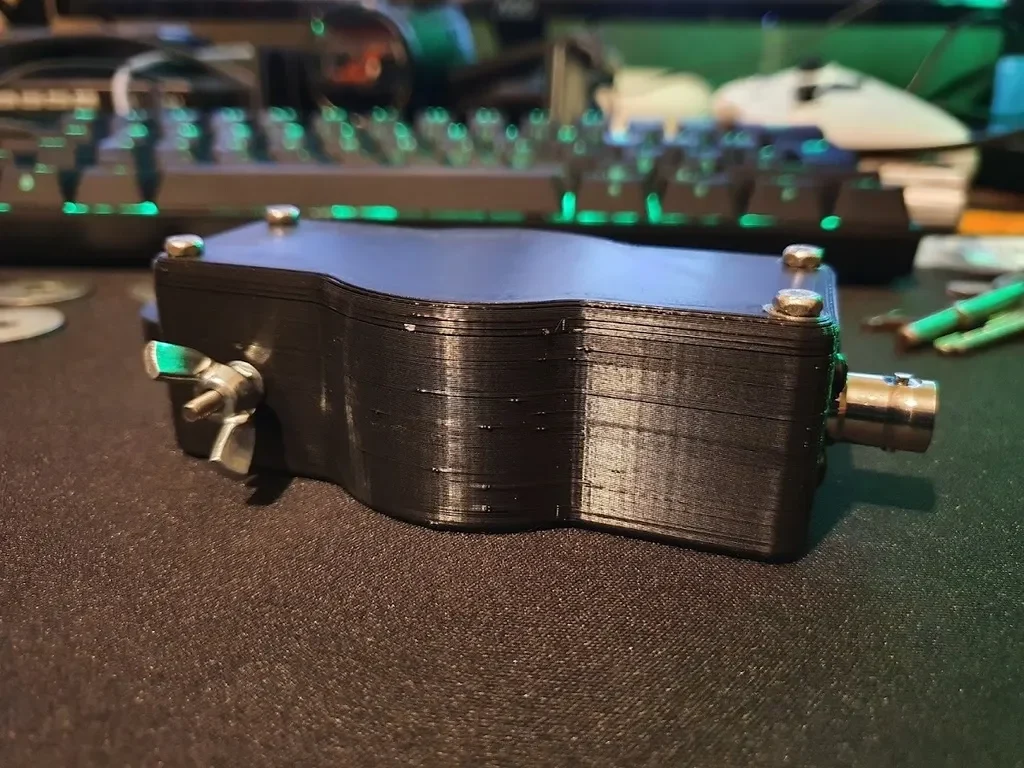

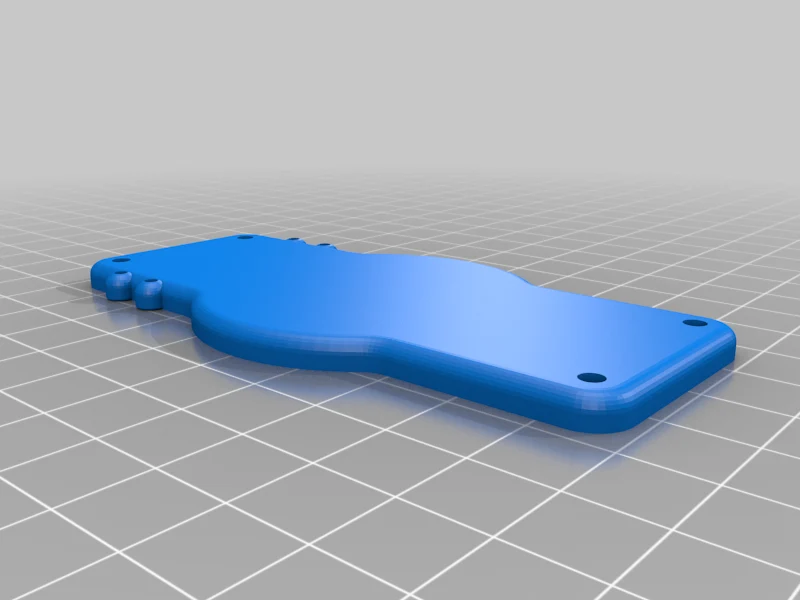

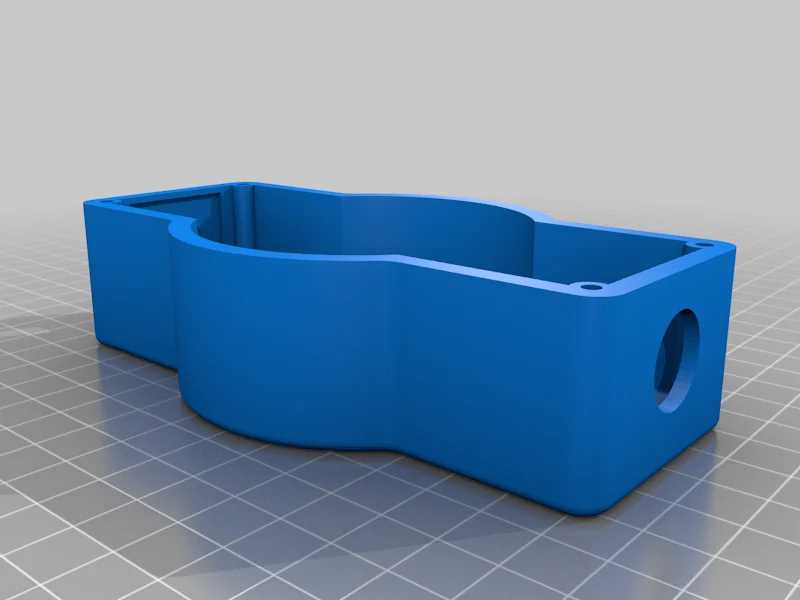

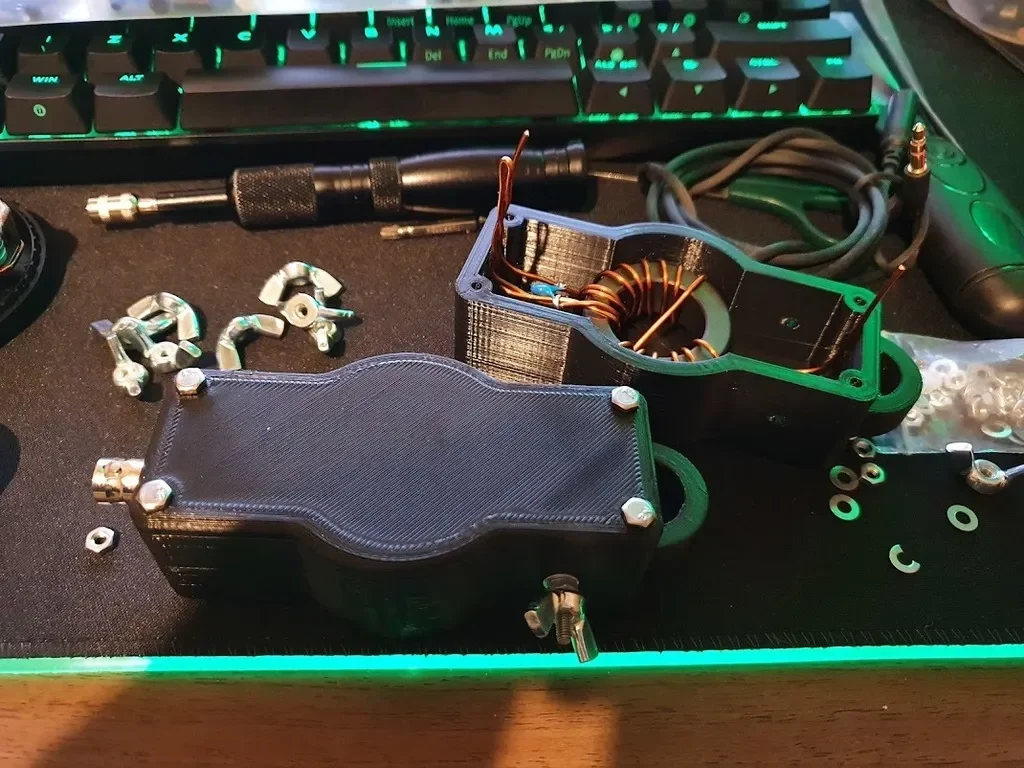

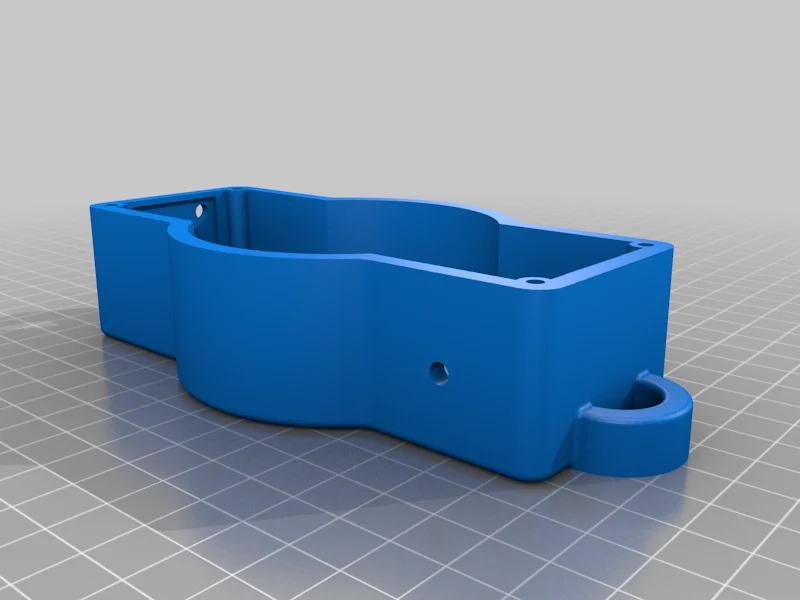

Случай для изготовления портативного согласующего трансформатора мощностью 100 Вт, изготовленного из перечисленных ниже компонентов.

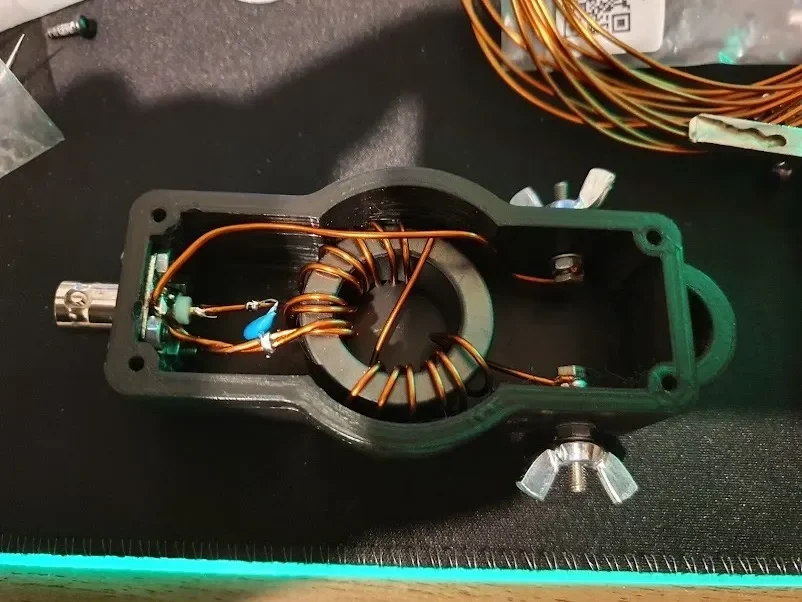

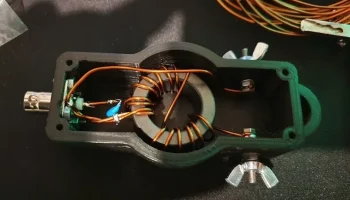

FT140-43 ТОРОИДНОЕ КОЛЬЦО С ФЕРРИТОВЫМ СЕРДЕЧНИКОМ FAIR-RITE https://www.ebay.co.uk/itm/114198678549?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649
Эмалированная медная проволока диаметром 1,25 мм https://www.ebay.co.uk/itm/281724395117?ssPageName=STRK%3AMEBIDX%3AIT&var=580729423448&_trksid=p2060353.m2749.l2649
Керамический конденсатор 100 пФ, 3 кВ https://www.ebay.co.uk/itm/284389639091?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649
Розетка BNC для монтажа на панели, 50 Ом, квадратный фланец, 4 гнезда, четыре отверстия https://www.ebay.co.uk/itm/153472277182?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2060353.m2749.l2649

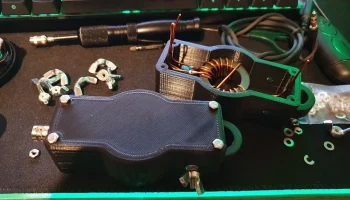

В версии T140 используются болты, гайки и шайбы M3, которые используются для зажима антенного провода с помощью барашковых гаек M3, а в версии T240 используется крепеж M4.
Эта работа находится в стадии разработки, хотя в ее нынешнем виде ее вполне можно использовать, но не стесняйтесь сообщать мне, если у вас есть какие-либо изменения, которые, по вашему мнению, будут полезны.
Теперь доступны варианты FT240, включая версии дросселя как для эмалированного провода, так и более широкую версию для коаксиального кабеля RG58.
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 5
Плоты:
Нет
Поддерживает:
Да
Разрешение:
0,2
Заполнение:
50
Нить: eSun PLA+ Черный
Примечания:
Разработано в Fusion 360 и напечатано на Ender 7.
Категория: Хобби
