ESP32 DevKit V4 + корпус для улицы с ЖК-дисплеем........

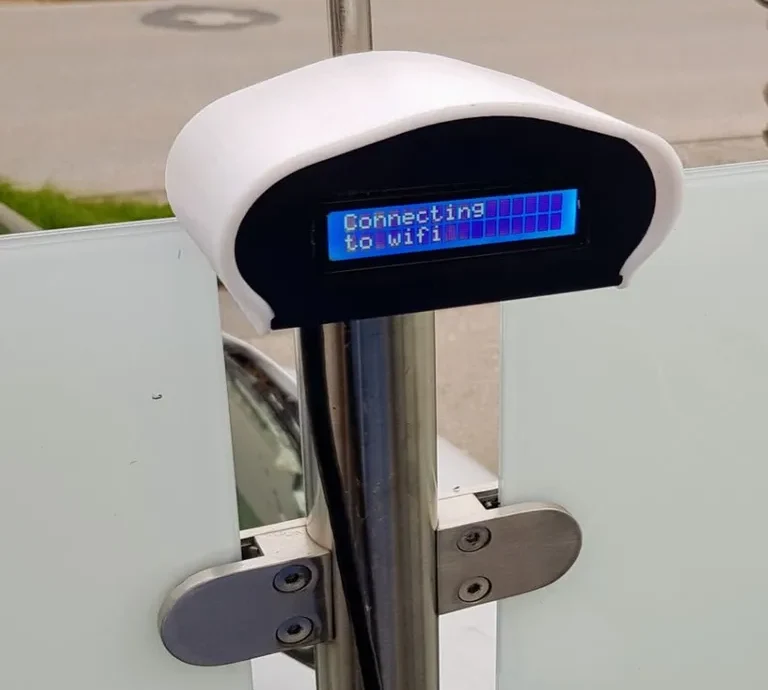

Небольшой уличный корпус для термометров или других вещей с ЖК-дисплеем 16x2 и ESP32.

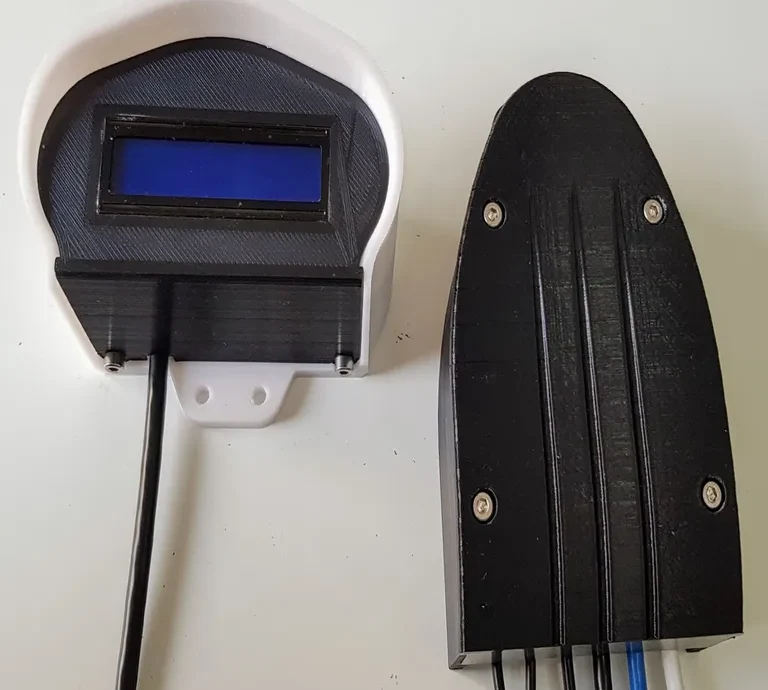

Компактная конструкция с отдельной кабельной коробкой, подключаемой к корпусу ESP всего одним кабелем.

Получайте удовольствие от этого

Как я это разработал

Разработано в Solidworks

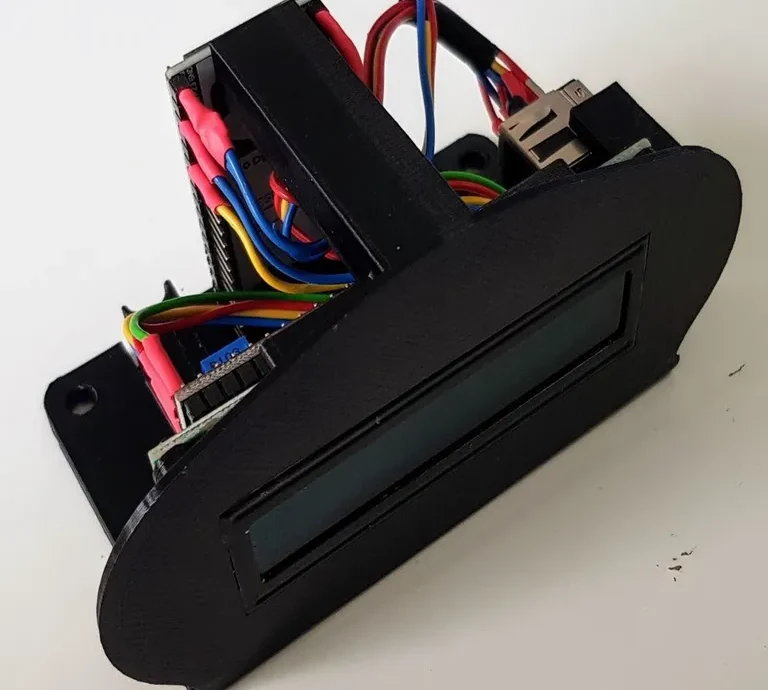

Наружный корпус для термометра, включая однокабельное соединение с отдельной кабельной коробкой.

Предназначен для ЖК-дисплея 16*2 с I2C-адаптером и ESP32 DevKit V4 от доставки до Я.

Соединительный кабель Стандартный сетевой кабель RJ45. Либо с PoE, либо используйте 8 проводов по отдельности.

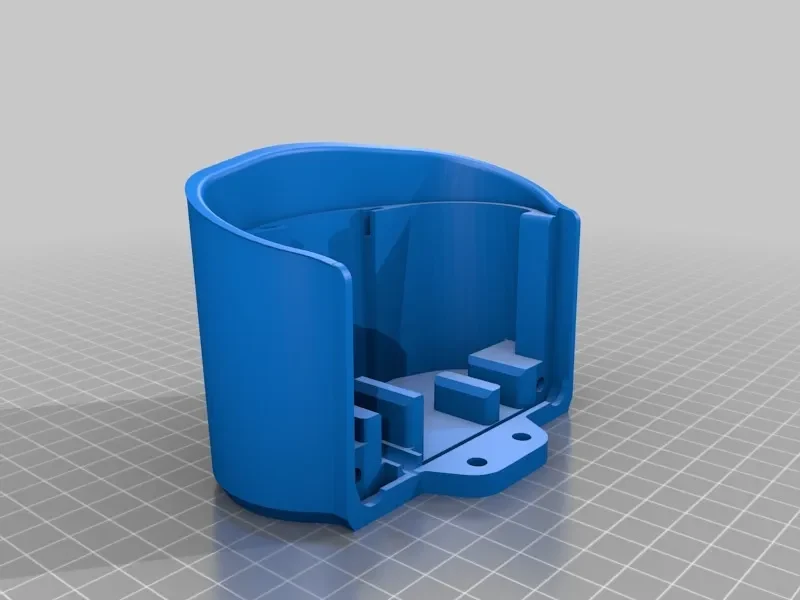

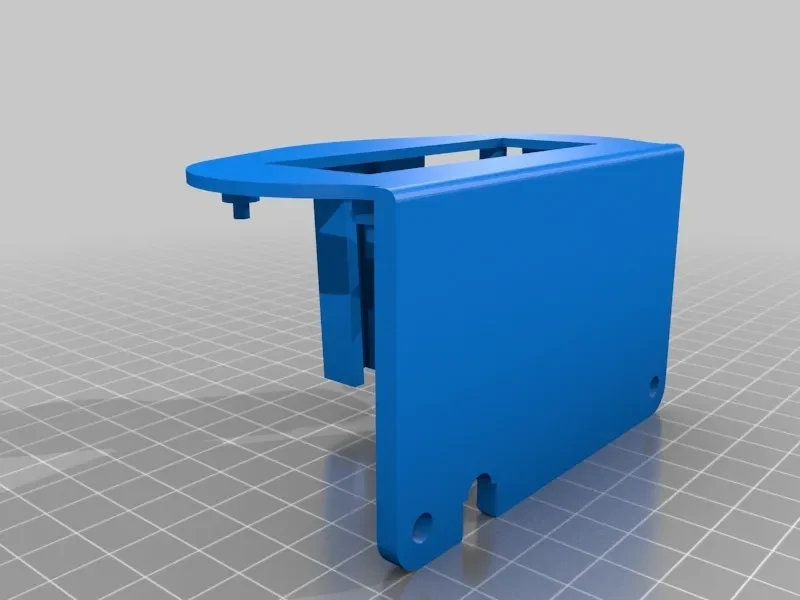

Корпус LCD + ESP32 можно печатать без подставок (только в вырезе под шестигранную гайку).

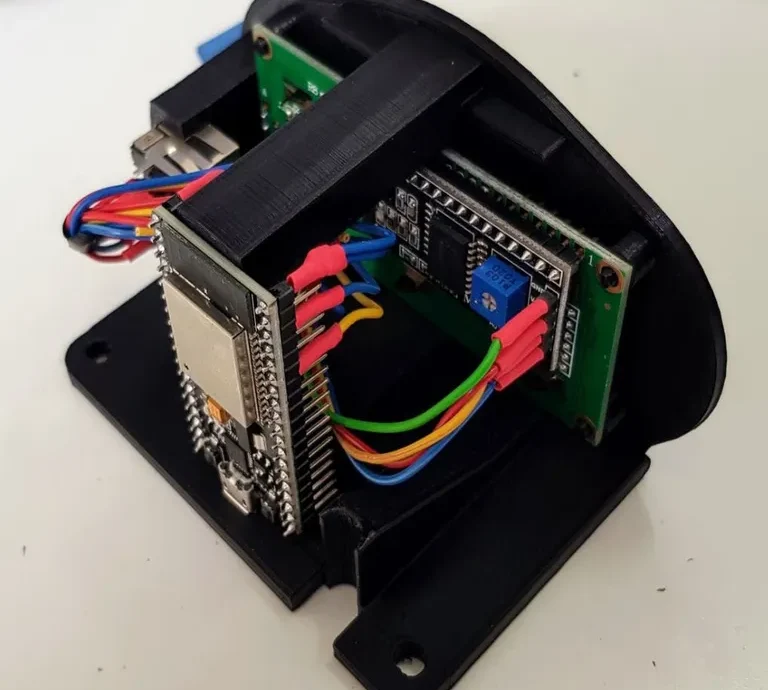

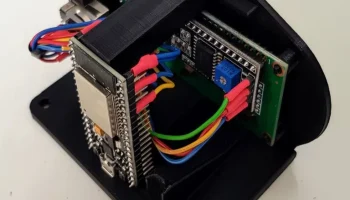

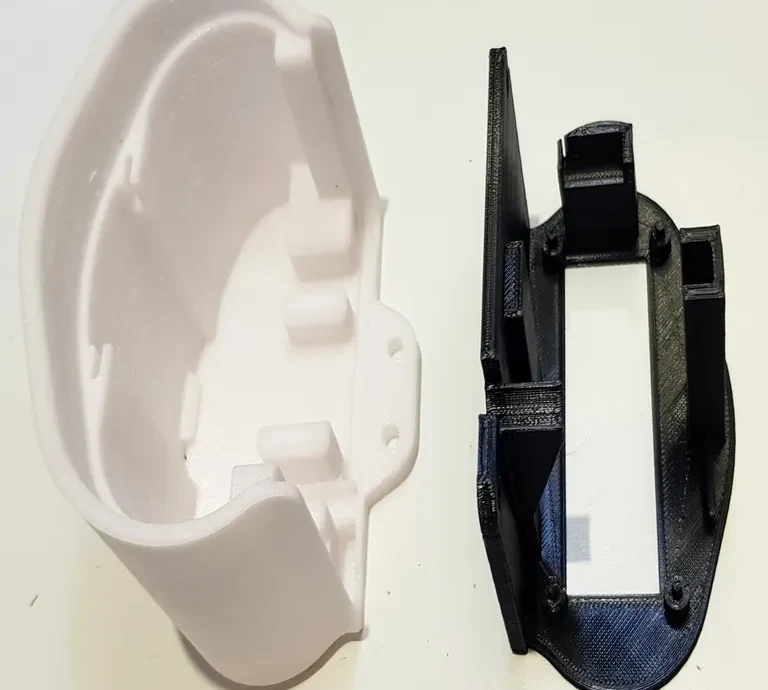

При вставке внутреннего корпуса во внешний корпус фиксируются печатные платы и кабель.

Зафиксируйте 2 гайками из нержавеющей стали M4 x 14 и гайками из нержавеющей стали M4 для защиты от дождя.

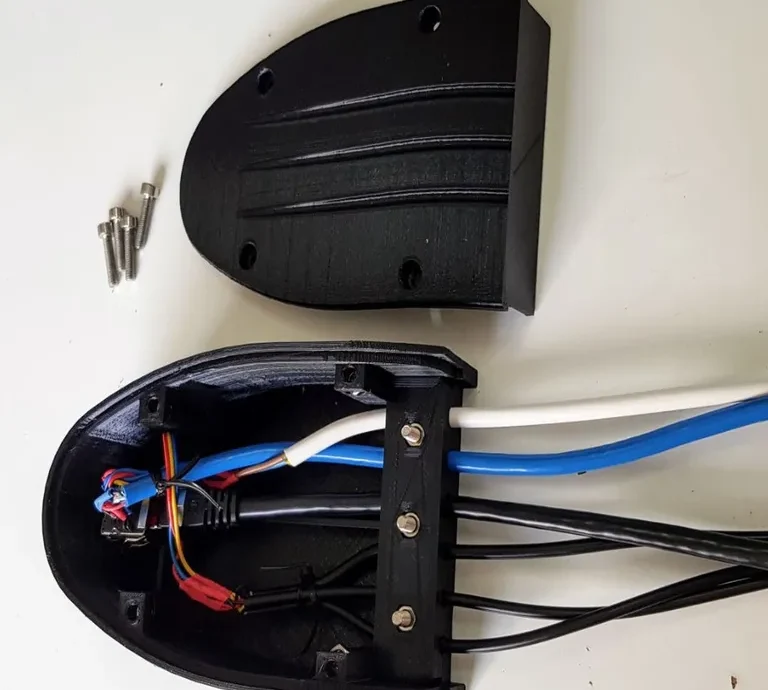

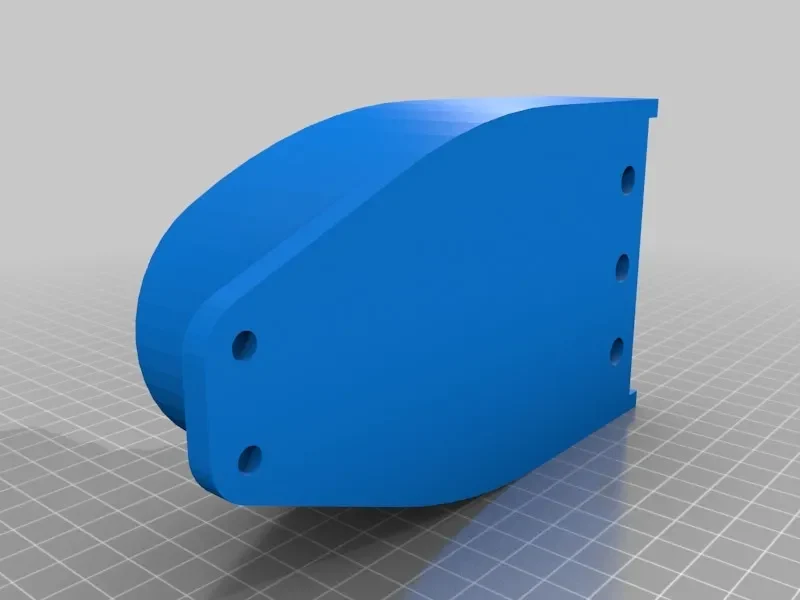

Кабельная коробка с зажимной планкой для 3x DS18B20, 1x USB-входа, 1x Ethernet, 1x кабеля с внешним диаметром 7 мм

Также используйте здесь M4 x 14 и гайки M4 для защиты от дождя.

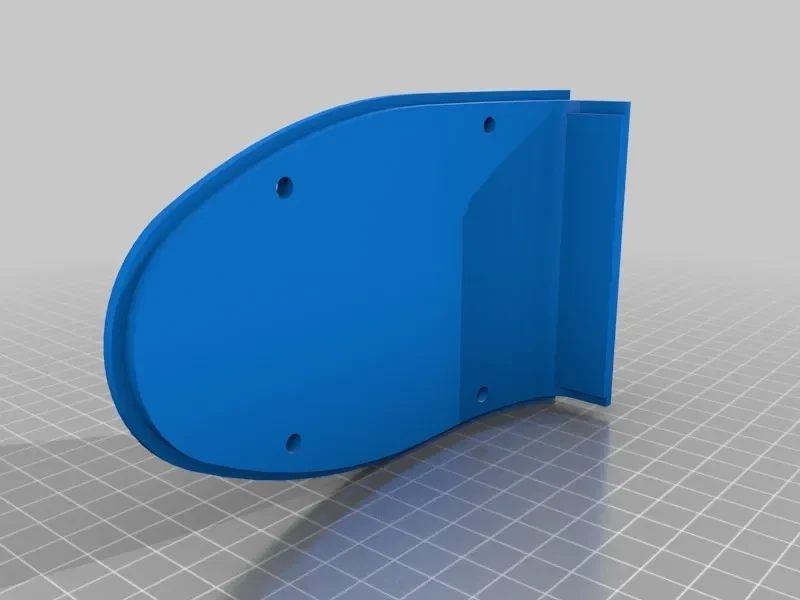

Все три части можно печатать без подставки, при этом обложка будет стоять вверх на маленькой стороне.

Все напечатано PLA со стандар��ными настройками.

Хорошо работает уже 4 недели и пережил несколько сильных дождей.

Я включил собственные данные SolidWorks 2017, а также пошаговый файл сборки, если хотите внести какие-либо изменения.

Ура,

Себастьян
