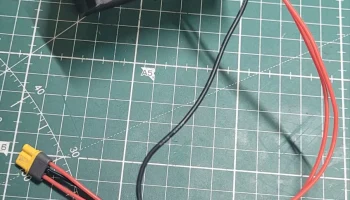

Компактный корпус реле ESP32

Резюме

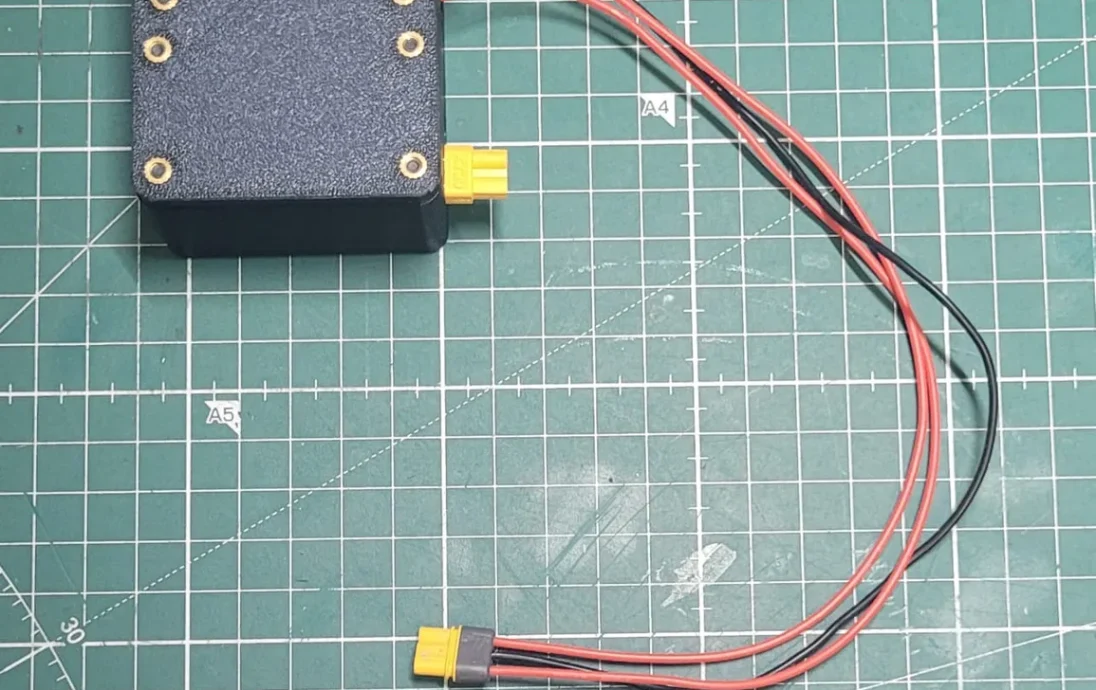

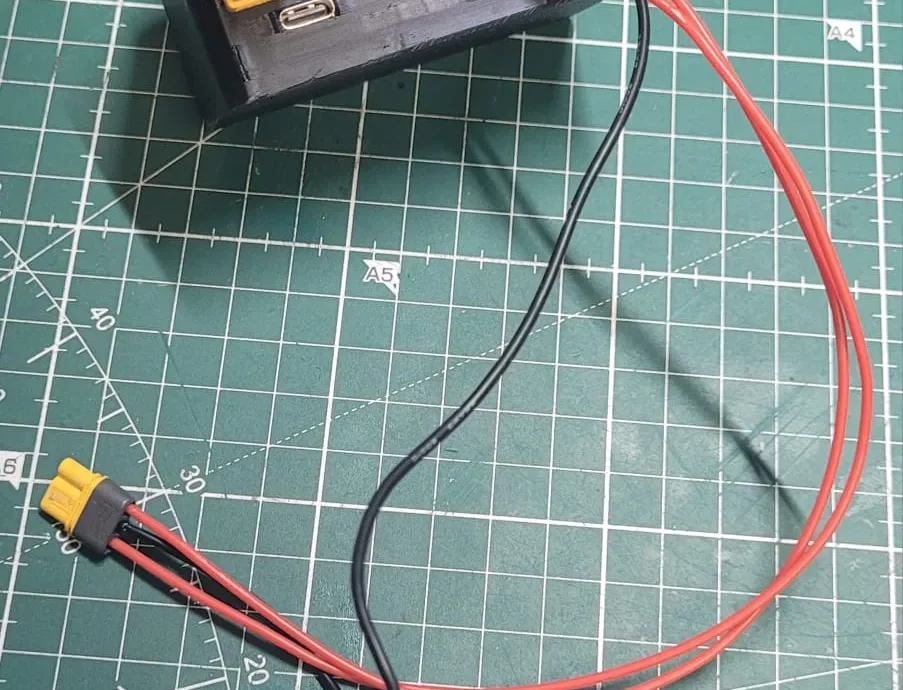

Это компактный и прочный корпус, предназначенный для ESP32 с релейным модулем. Корпус оптимизирован для работы в ограниченном пространстве, обеспечивая надежный монтаж и защиту, сохраняя при этом доступ к проводке.

Настройки печати
Высота слоя: 0,2 мм (стандартное качество)
Заполнение: 25% (кубическое)
Поддержка: Требуется
Рекомендуемый материал: PLA или PLA+ для оптимальной прочности, долговечности и пригодности для печати.
Сборка

Для сборки корпуса вам понадобится:

6x термостабилизированные вставки M3x4x5
6 винтов M3x30 (точная длина головки винта: 3 мм, диаметр: 5,3 мм)
Важные примечания
Чтобы разместить ESP32 внутри, контакты разъема были распаяна для более компактного профиля.
При желании вы можете приобрести платы ESP32 без предварительно припаянных контактов на AliExpress для упрощения установки.

Этот корпус обеспечивает чистую, минимальную и безопасную настройку для ваших проектов реле ESP32.
