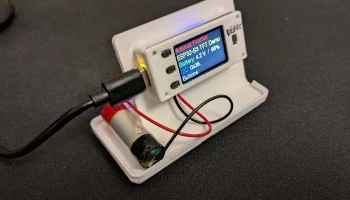

Подставка Gridfinity для Feather ESP32 с обратным TFT......

О

У меня есть два Adafruit ESP32-S3 Reverse TFT Feather, и без какого-либо корпуса или подставки ими немного неудобно пользоваться, особенно если у вас на грязном столе много других инструментов :D

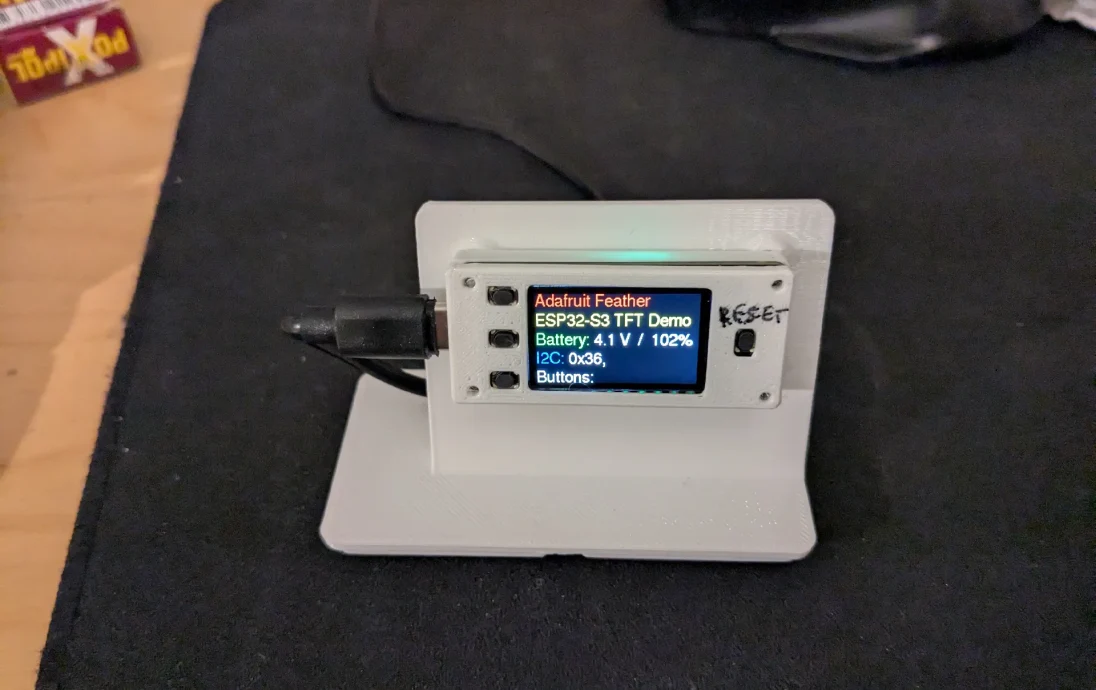

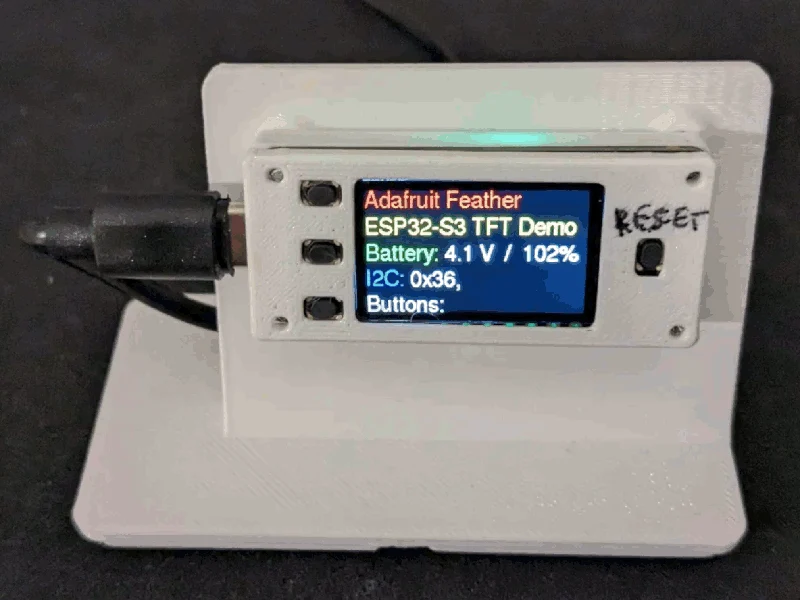

Таким образом, я смешал корзину Gridfinity 1x2x2 из Gridfinity Master Collection с официальной подставкой Feather Stand, но из-за конфликта лицензий обеих моделей я просто отказался от «ремикса» и применил более ограничительную лицензию от Gridfinity. Позже я добавил ремикс 1х1х3 для вертикального крепления.

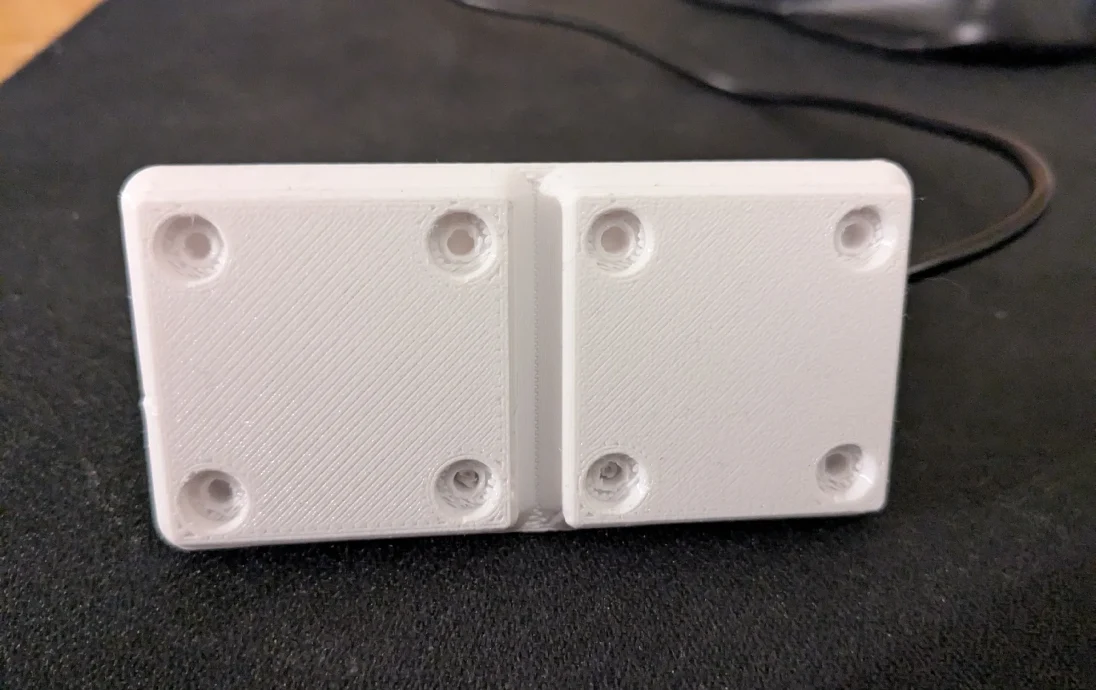

В контейнере используются стандартные магниты Gridfinity (6x2 или 6x3 мм).

Белый двусторонний корпус Feather представляет собой чехол Reverse TFT Feather Adafruit ESP32-S2 (есть несколько моделей).

Пожалуйста, ставьте лайк, публикуйте отзывы и оставляйте комментарии для дальнейших улучшений.

Журнал изменений
— 2025.01.19 — добавлены вертикальные модели
— 2024.12.26 — первоначальный выпуск, только горизонтальная и смещенная версия

Модели

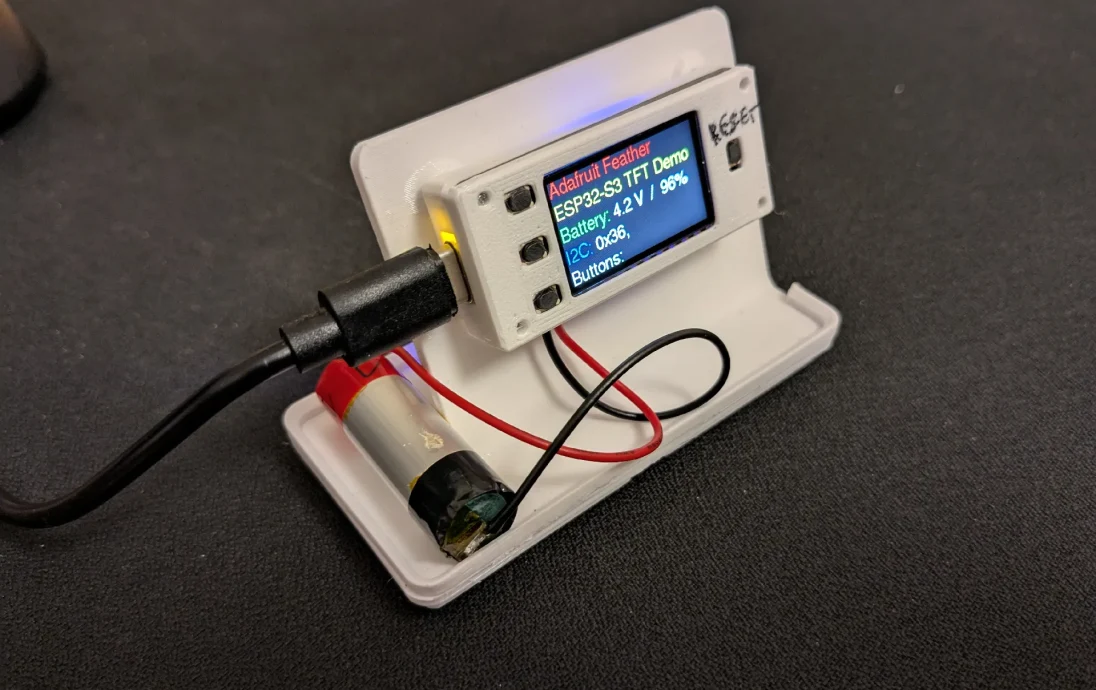

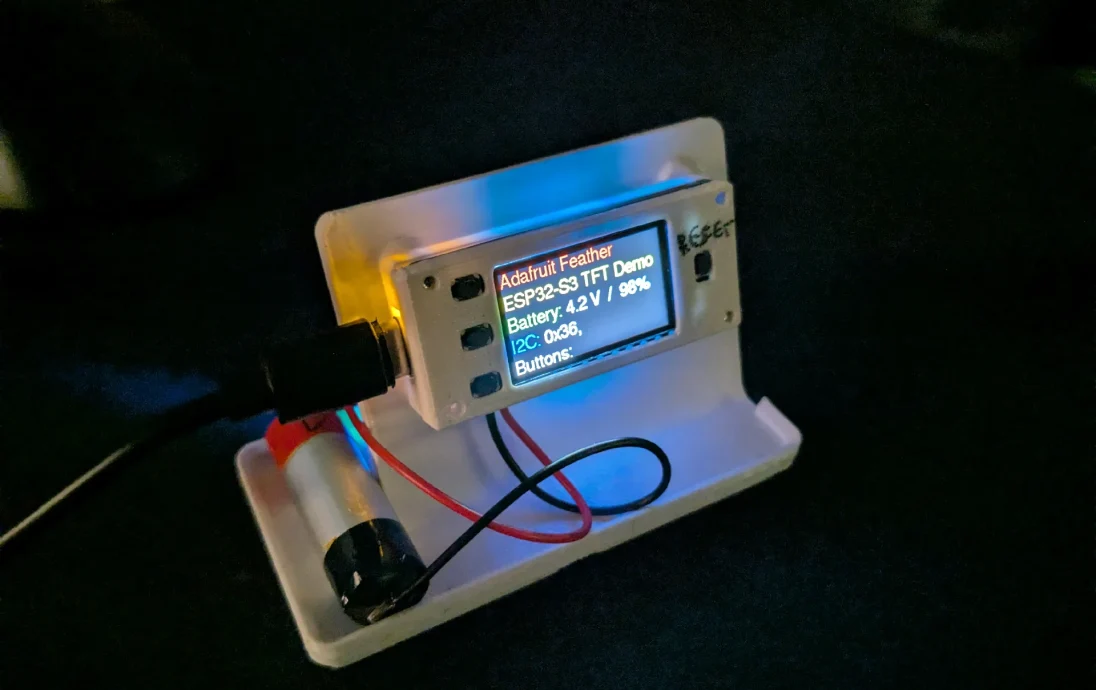

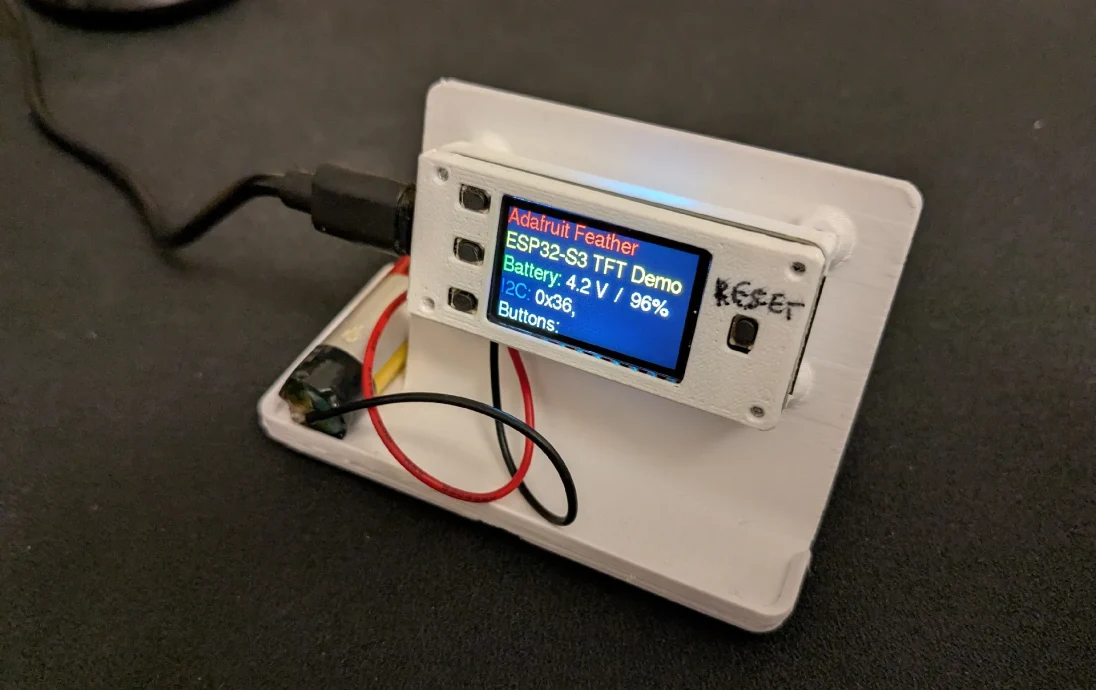

— Плоский или с перилами — это гладко и красиво, но это не так практично, если у вас, например, есть LiPo-батарея, которая выскользнет из него, и поэтому перила вам помогут (пока не на изображениях).
— По центру или по смещению: расположение по центру выглядит красиво, но с USB-кабелем могут возникнуть проблемы, поэтому используйте вариант со смещением.

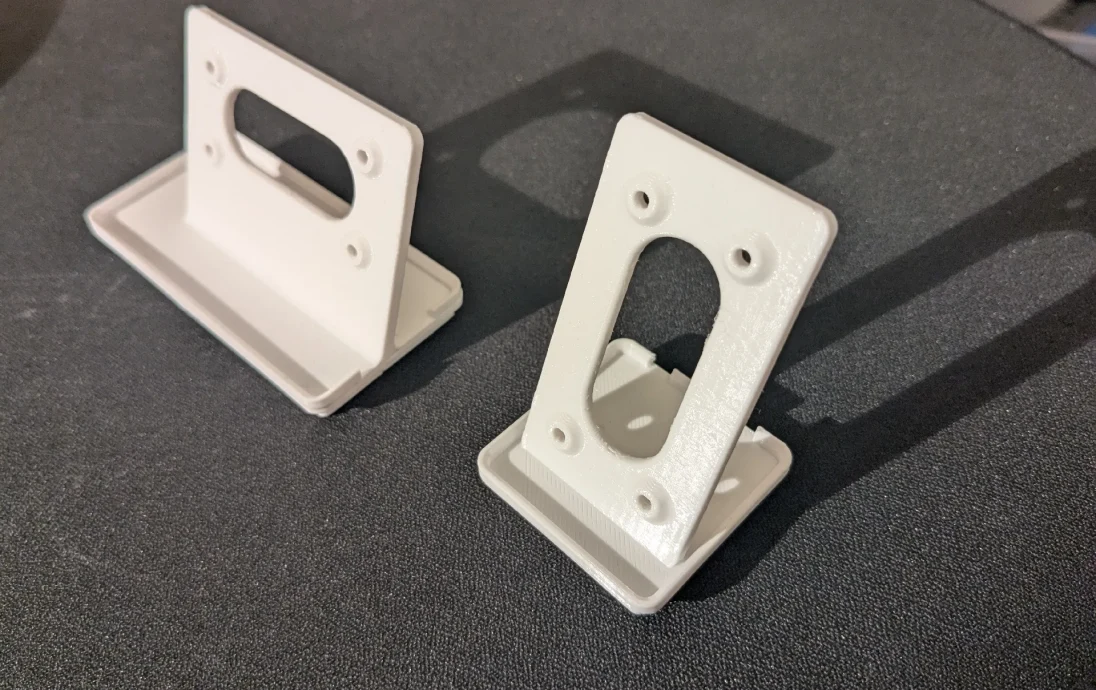

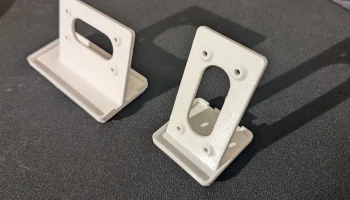

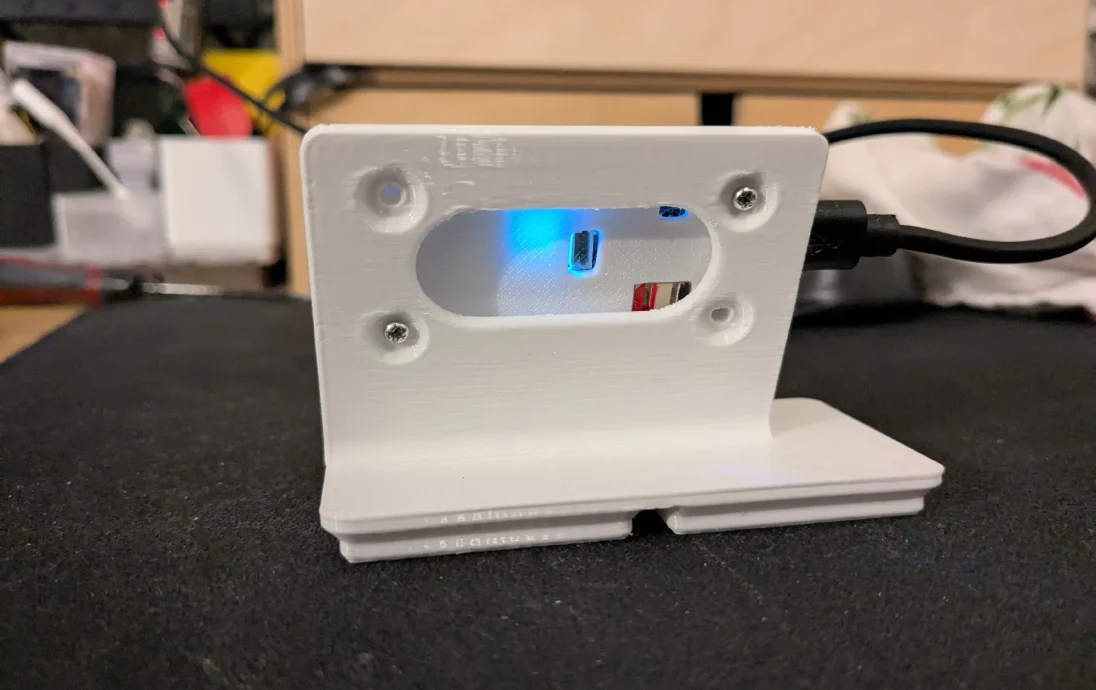

— вертикальные A и B — вертикальные A позволяют подсоединить USB-кабель снизу, а B — сверху

Распечатать
— Вертикальные версии (gridfinity 1x1) можно печатать без подставок, но отверстия для магнитов будут немного некрасивыми.
— горизонтальные версии (gridfinity 1x2) должны быть принтерами с опорами
— примеры фотографий с Devil Design PETG White, слой 0,2 мм, высота 0,4, профиль скорости.
— gcode только для приблизительной оценки.
