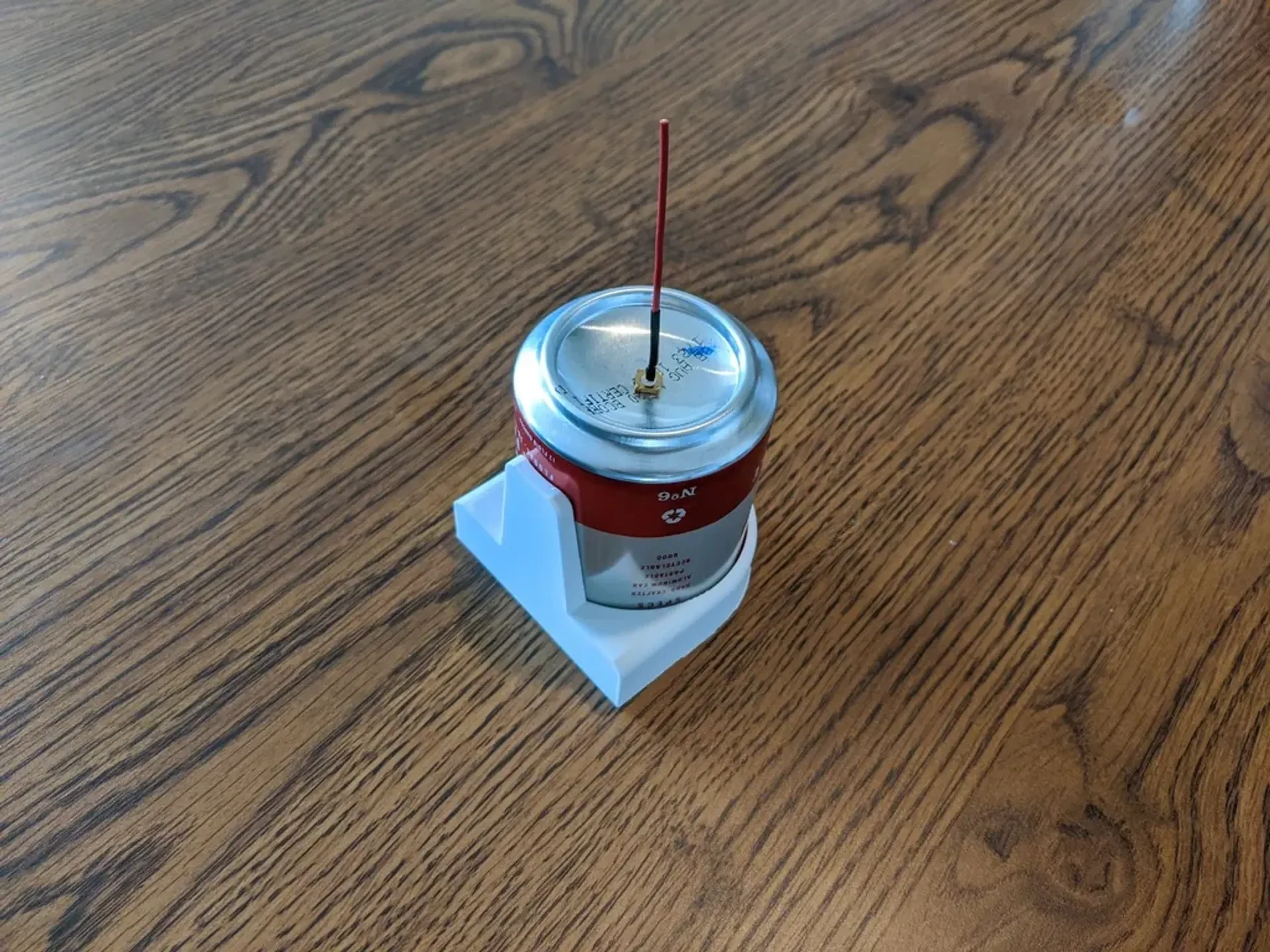

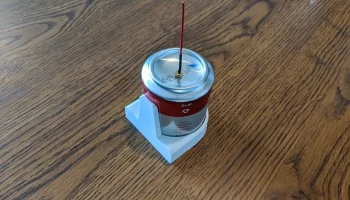

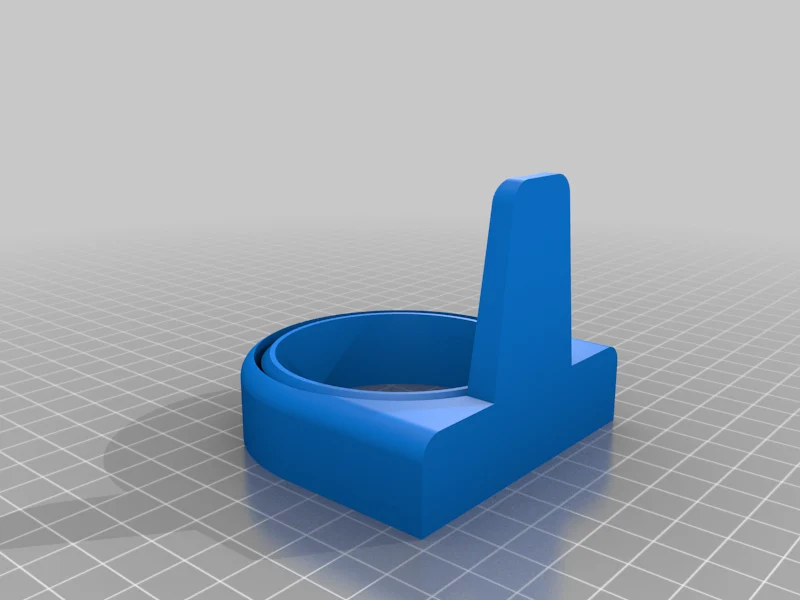

Оконное крепление и приспособления для сборки кантенны ADS-B 1090 МГц для использования с PiAware и другими приемниками ADS-B.

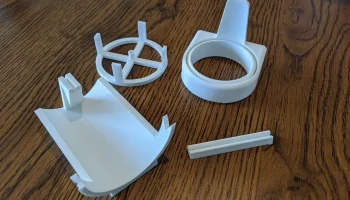

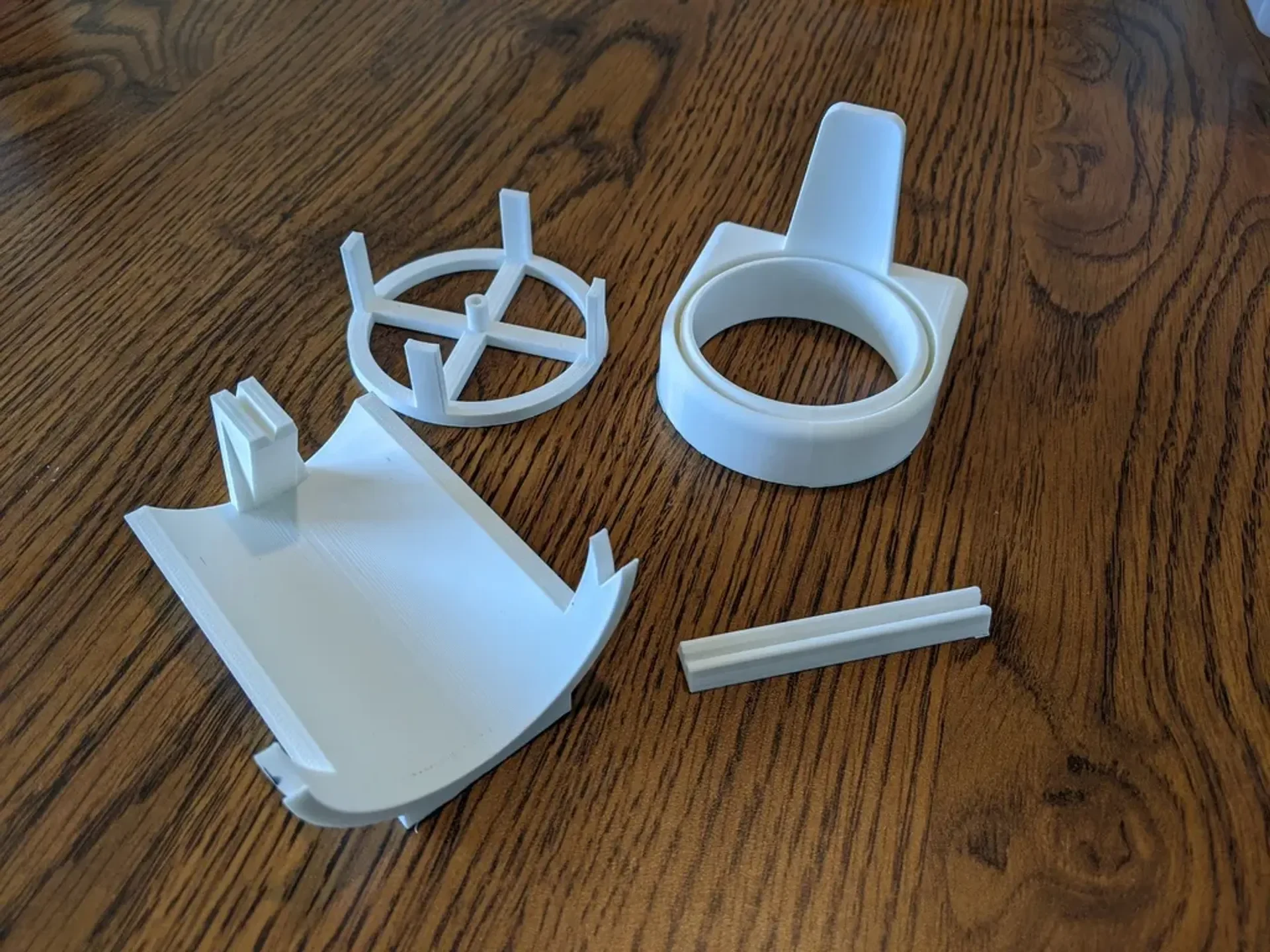

Я включил приспособления для печати, чтобы найти центр банки и обрезать банку и вертикальный элемент до нужной длины.

Эта модель предназначена для элементов диаметром 68,75 мм (четверть длины волны 1090 МГц). Это можно немного отрегулировать, масштабируя только горизонтальную ось.

Вдохновлен ��ледующими статьями о кантеннах: Сообщение на форуме FlightAware, автор abcd5670 Статья на Hackaday, Том Нарди

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 5

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

Слои 0,12-0,20мм, Сопло 0,4мм.

Заполнение:

20%

Нить: Hatchbox PLA

Примечания:

Модели не требуют опор, но это может зависеть от принтера.

Разрешение слоя 0,12 мм можно использовать для получения более гладкой поверхности, но все детали должны быть в порядке с разрешением слоя 0,20 мм и обычным соплом 0,4 мм.
Пост-печать

Безопасность

3D-печать, пайка и резка могут привести к травмам. Наденьте защитные очки; действуйте на свой страх и риск.

Подготовьте разъем SMA

Аккуратно отрежьте угловые штыри и припаяйте провод к центральному элементу гнездового разъема SMA для монтажа на печатной плате, который ста��ет вертикальным элементом антенны.

Вырежьте вертикальный элемент

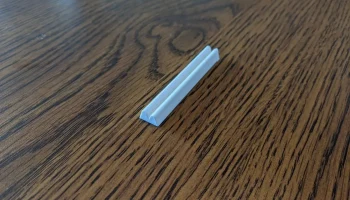

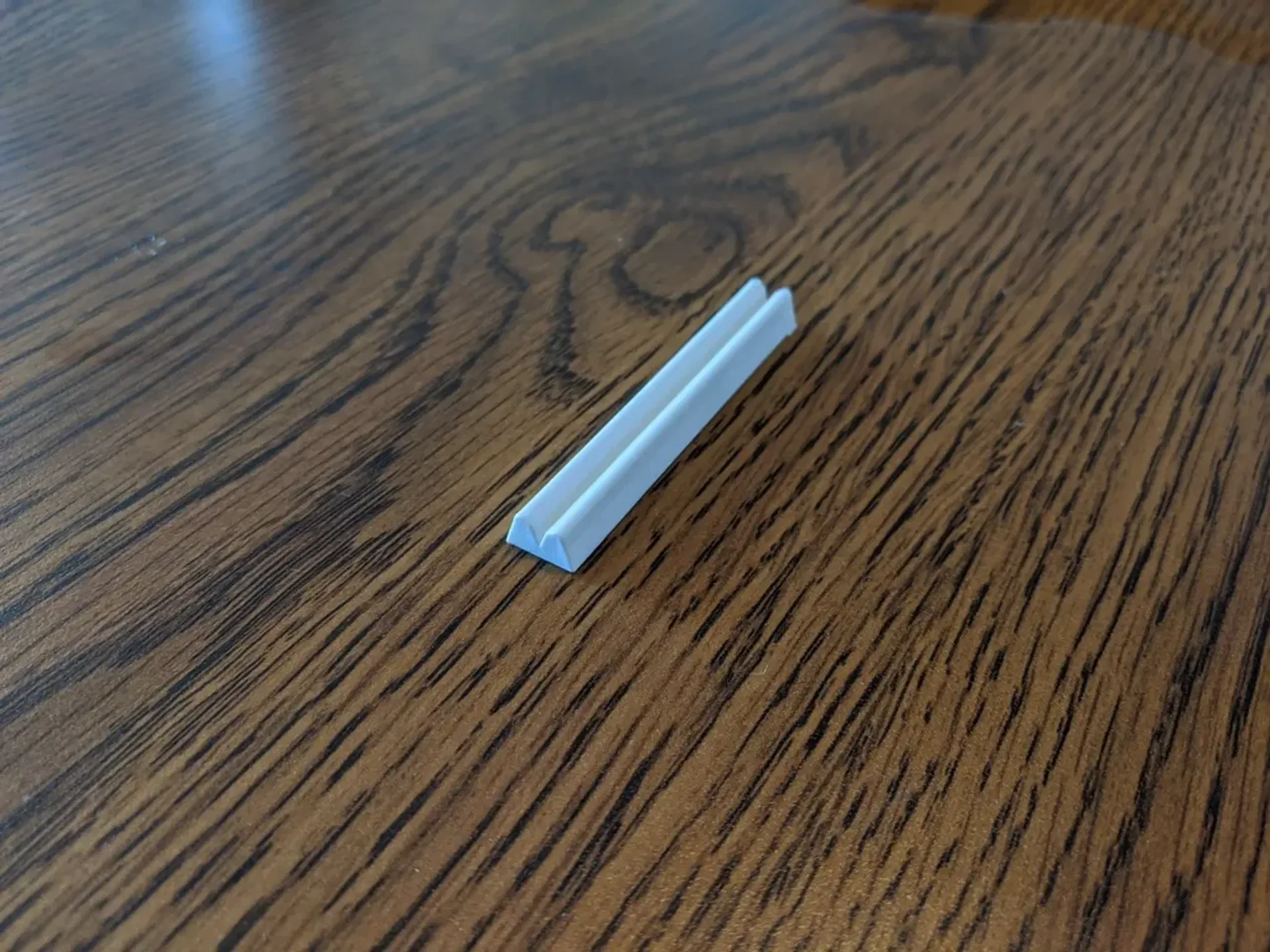

Отрежьте вертикальный элемент по длине, используя приспособление для вертикального элемента, чтобы измерить длину элемента.

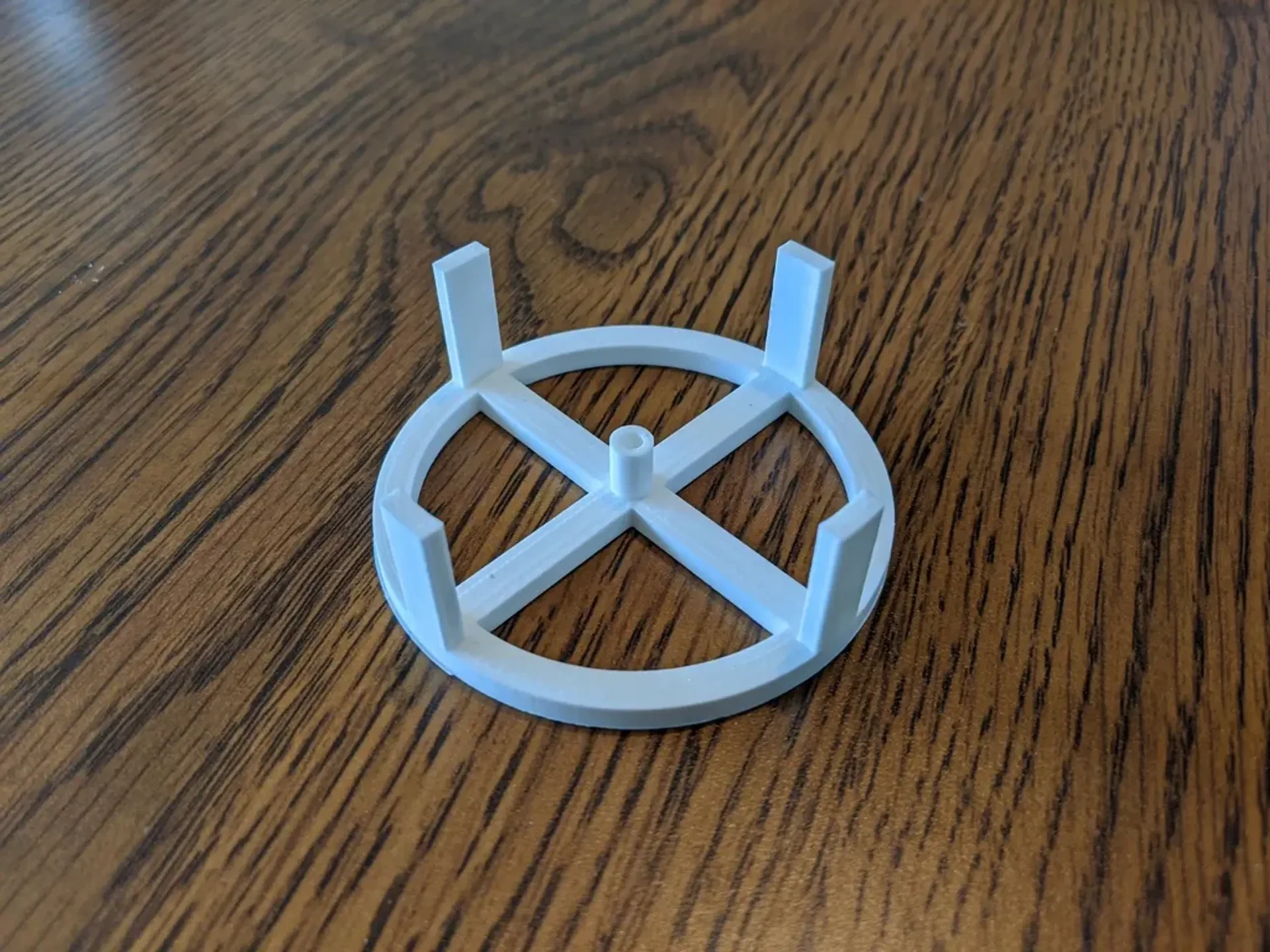

Просверлить центральное отверстие

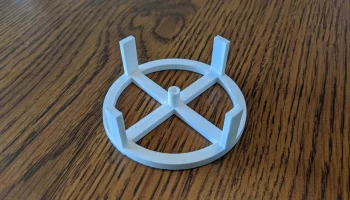

Просверлите центральное отверстие в нижней части вашей любимой банки и вставьте разъем SMA, используя приспособление для центрального отверстия в качестве направляющей.

Оправка для центрального отверстия предназначена для направления сверла диаметром 1/8 дюйма. Для достижения наилучших результатов постепенно просверливайте отверстие большего размера до конечного диаметра разъема SMA.

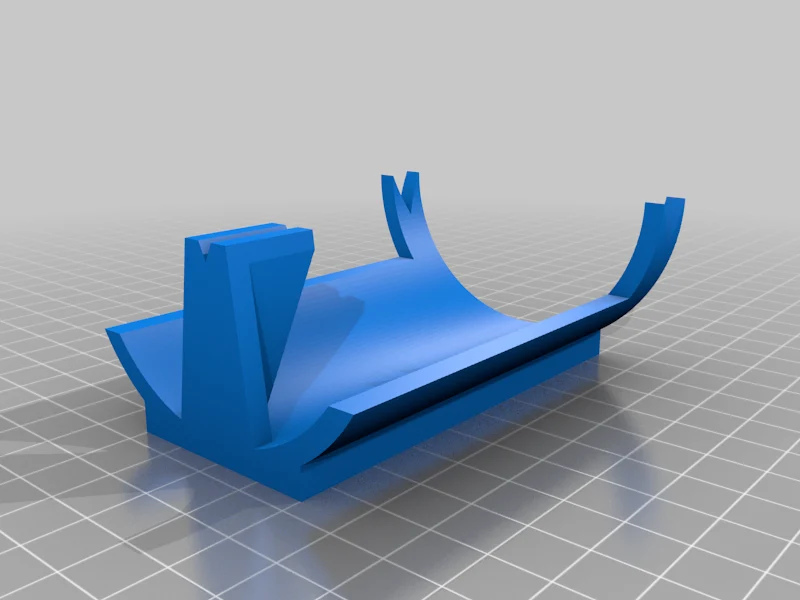

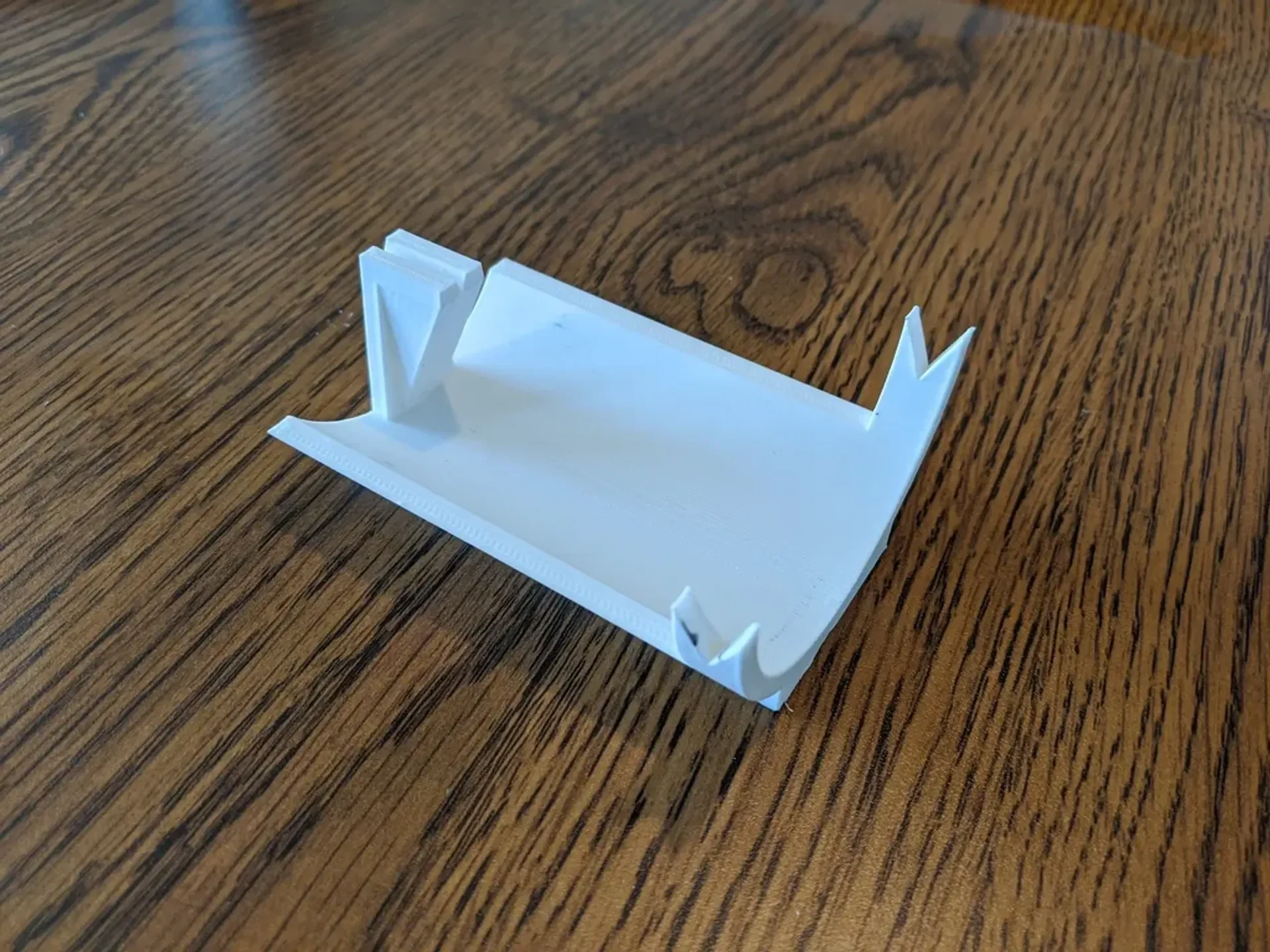

Разрезать банку

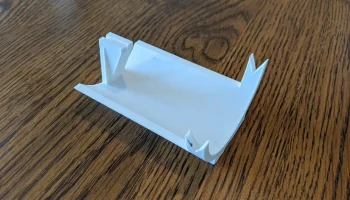

Тщательно отметьте и отрежьте банку нужного размера с помощью приспособления для резки банок. Края банки будут острыми.

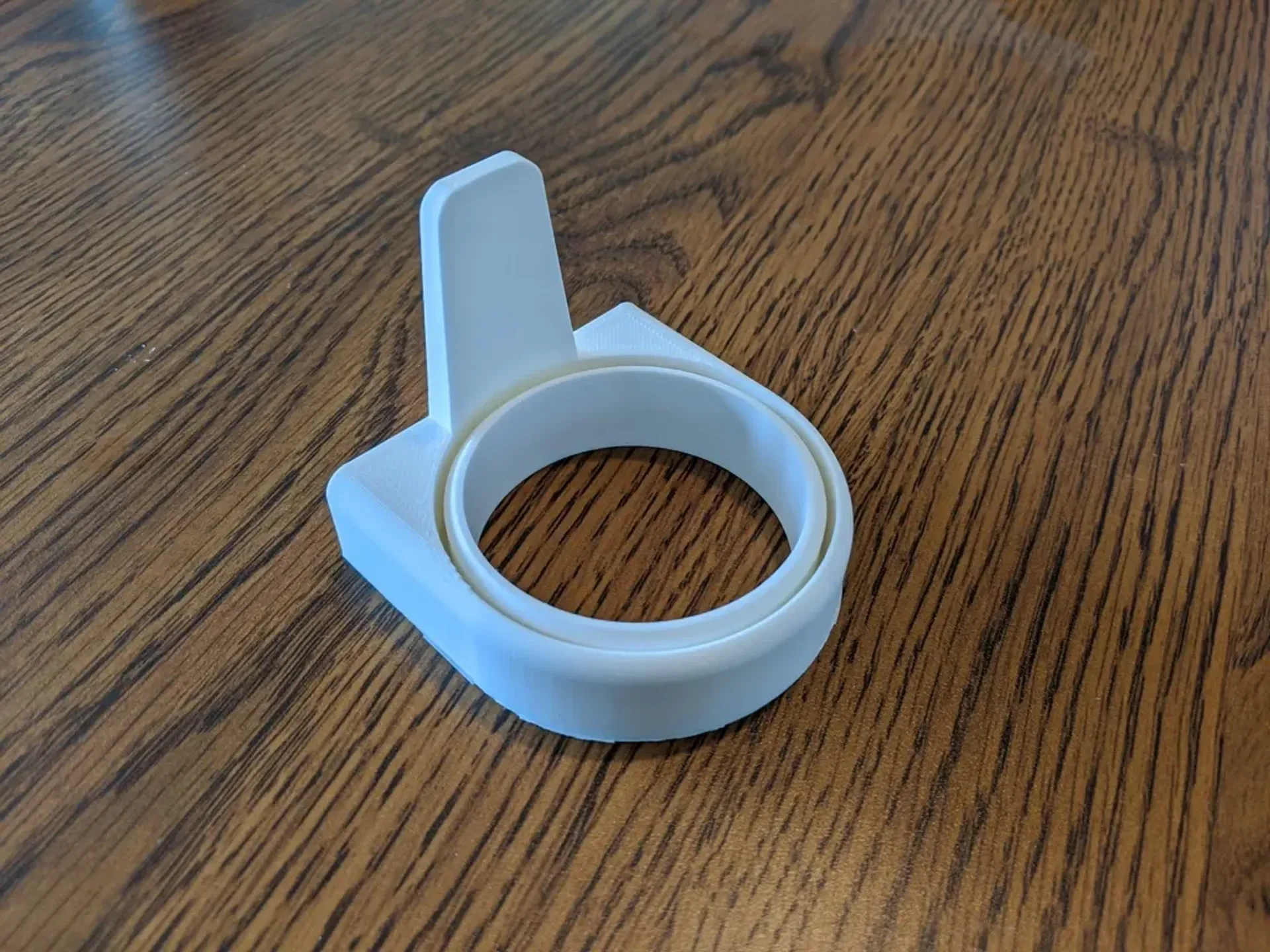

Поместите банку в оконное крепление

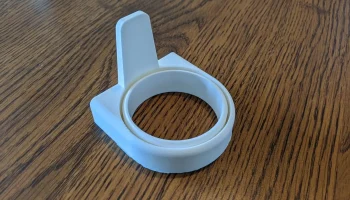

Поместите банку в оконное крепление, чтобы защитить острые края.

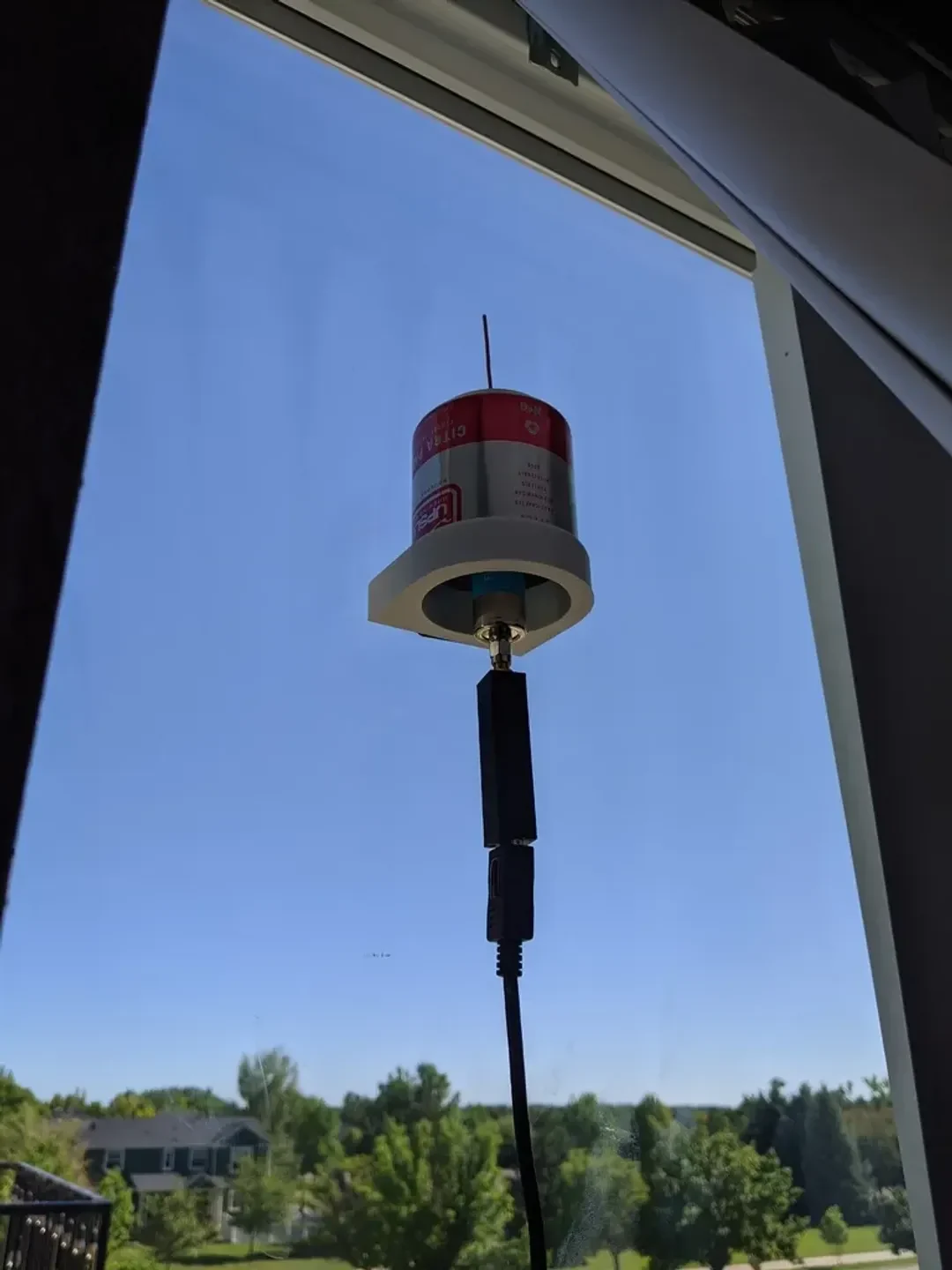

Установите антенну

Закрепите антенну на окне с помощью клейких полосок.

Подключите приемник ADS-B и наслаждайтесь

Подключите приемник ADS-B и наслаждайтесь.

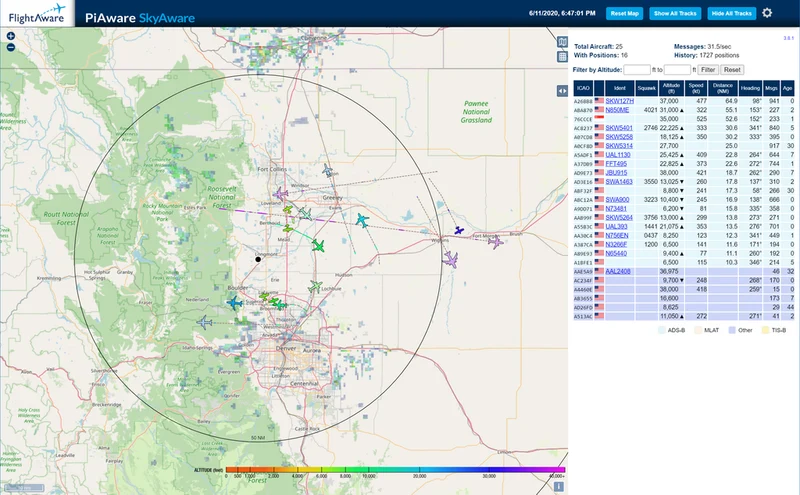

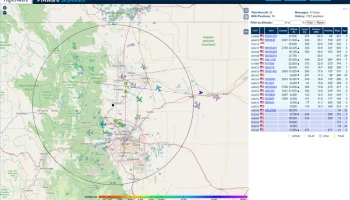

Инструкция по настройке приемника PiAware
