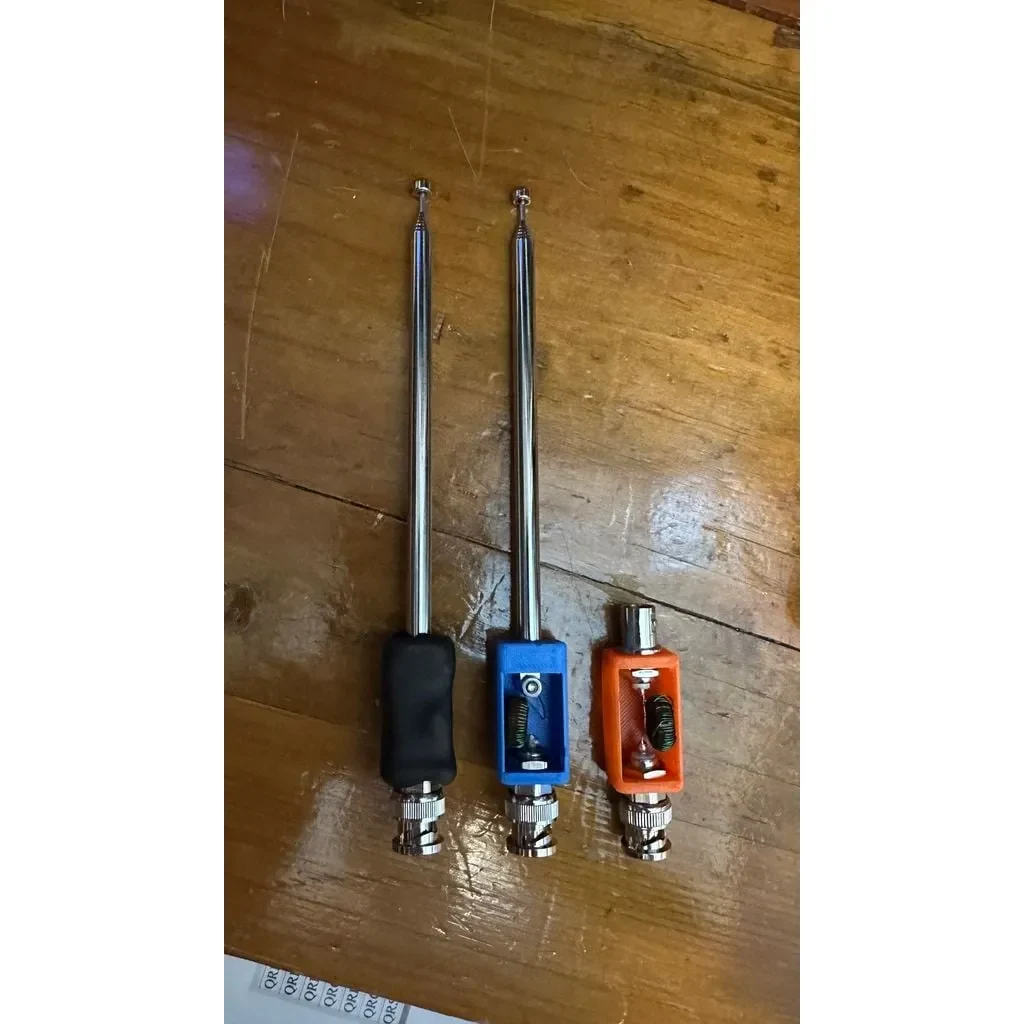

Ручная антенна с катушкой...
Это небольшая антенна, которую можно изготовить для любого диапазона, аналогично AX1. Хорошо работает с Elecraft KX2 или радиостанциями со встроенными тюнерами.
Подробности на моем канале YouTube. https://youtu.be/h-48mcNdAFo
Чтобы выяснить конфигурацию группы. Необходимо определить необходимую индуктивность. Я использовал этот калькулятор в Интернете. https://www.66pacific.com/calculators/coil-shortened-vertical-antenna-calculator.aspx
Как только Микрогенри станет известен. Я использовал комплект и калькулятор деталей, чтобы определить обороты тороида. Я использовал Т50-6, но вы можете поэкспериментировать и с другими.
http://toroids.info/T50-6.php
Как только я это сделал, я добавил несколько дополнительных витков и использовал антенный анализатор, чтобы снизить КС�� и максимально приблизиться к совпадению 1:1. А обо всем остальном позаботится тюнер.
Это детали, использованные при сборке.
Телескопическая антенна https://www.amazon.com/gp/product/B07SB58JMB/ref=ppx_yo_dt_b_asin_title_o07_s00?ie=UTF8&th=1

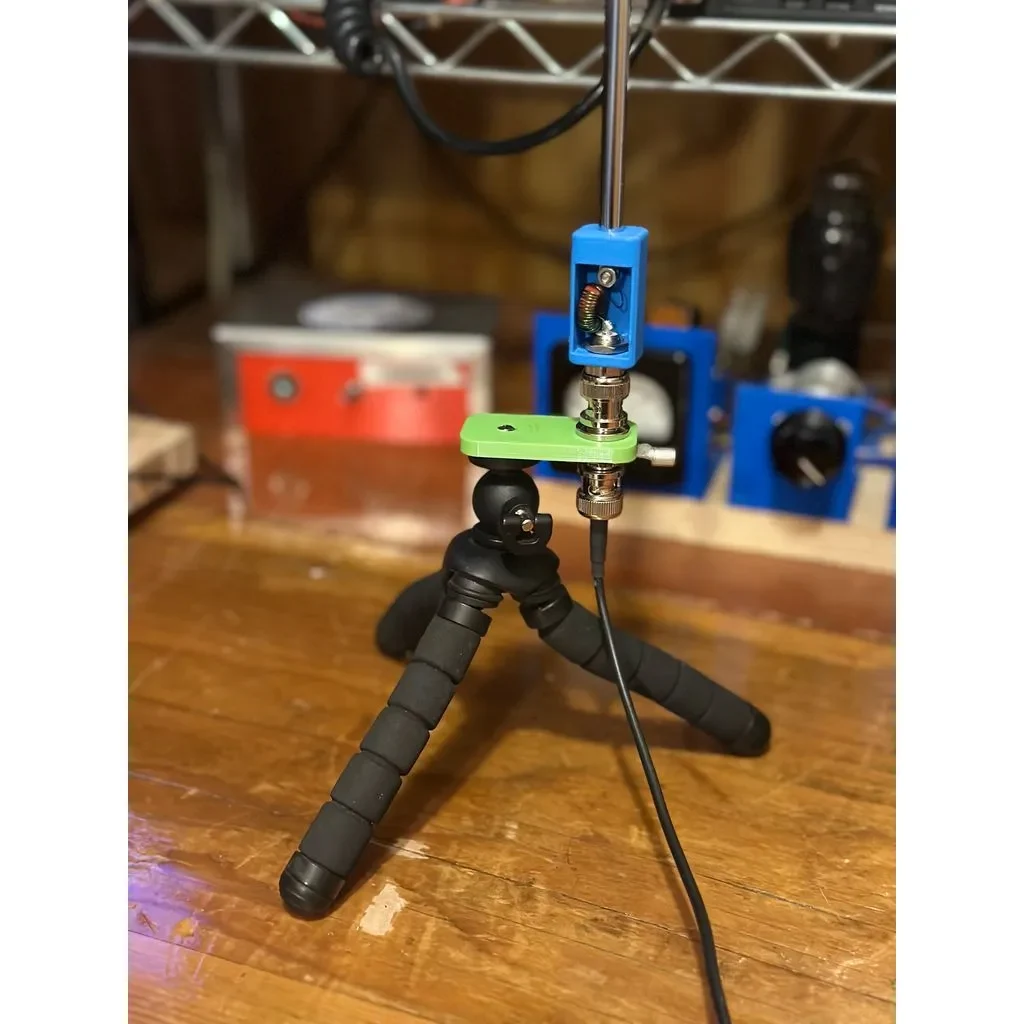

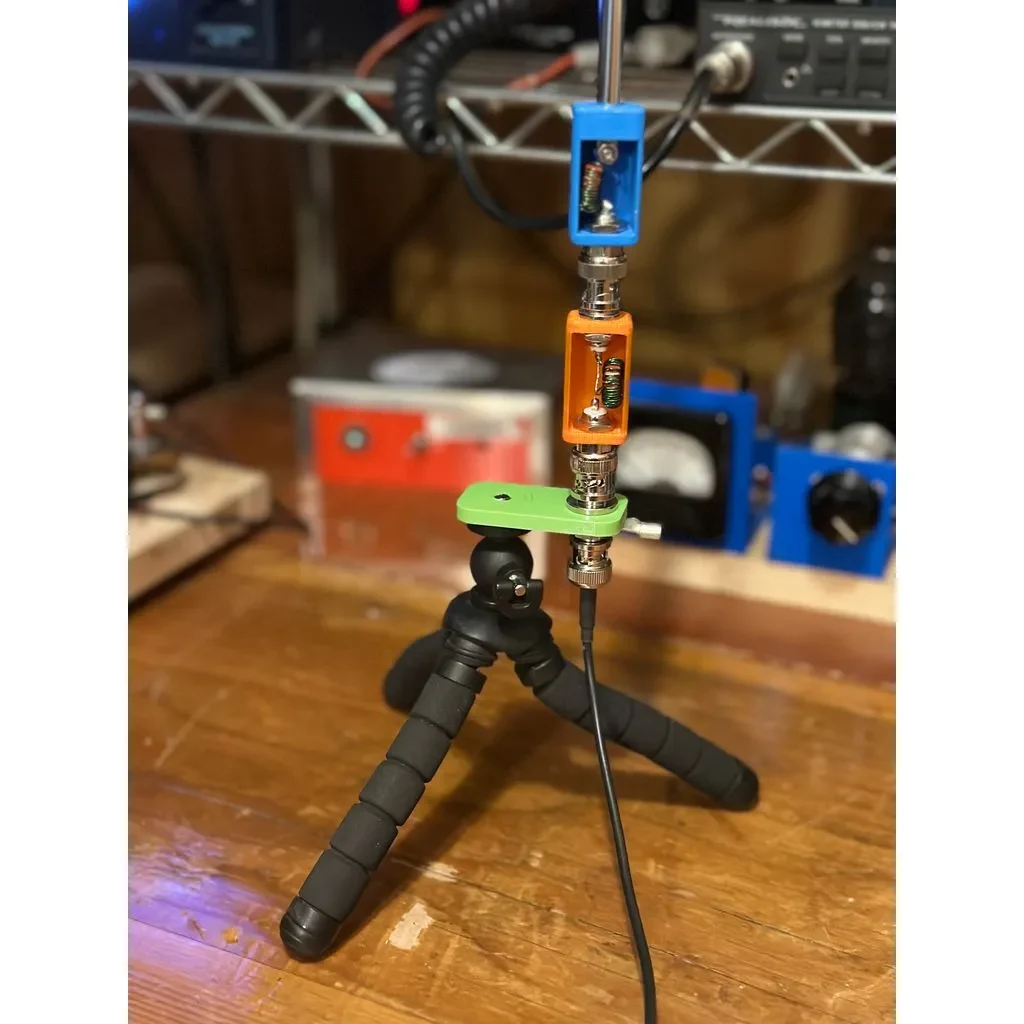

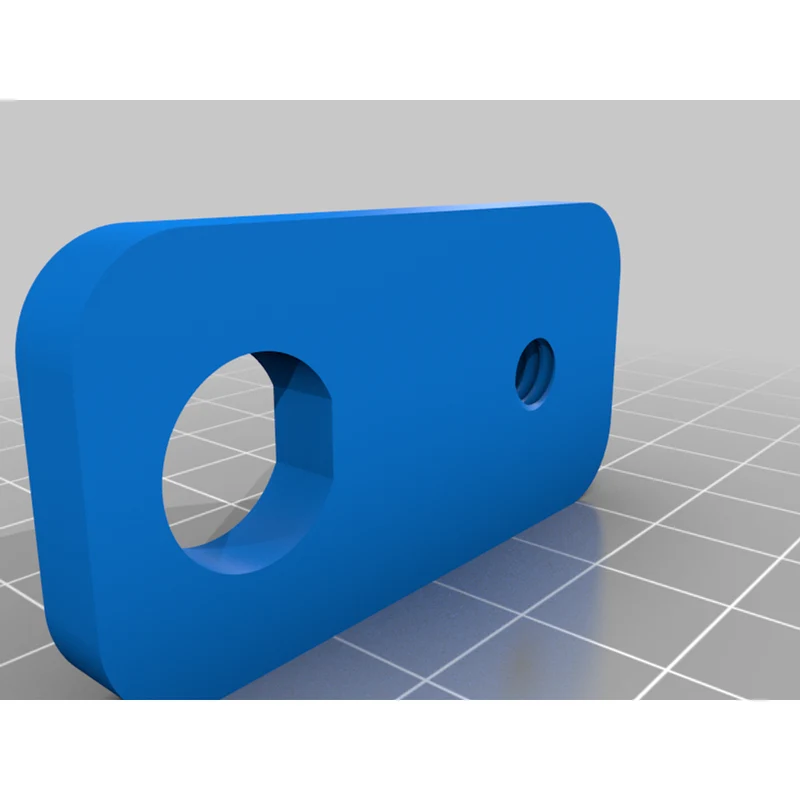

BNC для крепления на штатив https://www.amazon.com/gp/product/B087BJGL8P/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1
Штекер BNC для одной стороны удлинителя катушки и для антенны https://www.amazon.com/gp/product/B077Y6J1Z9/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

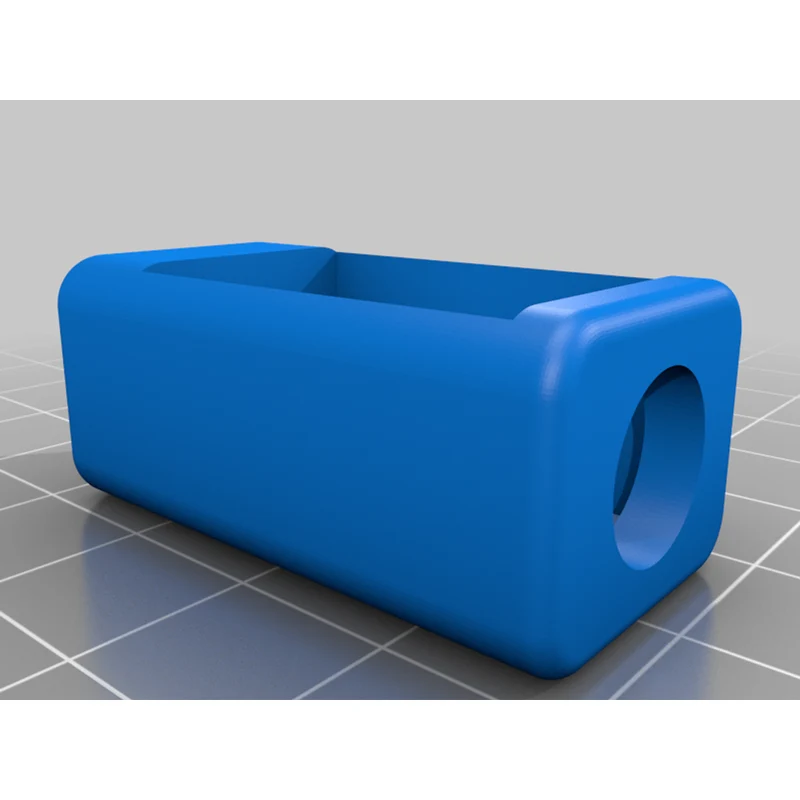

Гнездовой BNC для удлинителя катушки. https://www.amazon.com/dp/B077VNHM8S/ref=sspa_dk_detail_1?psc=1&pd_rd_i=B077VNHM8S&pd_rd_w=pFe7v&content-id=amzn1.sym.386c274b-4bfe-4421-9052-a1a 56db557ab&pf_rd_p=386c274b-4bfe-4421-9052-a1a56db557ab&pf_rd_r=Y23N44WDH4 XYPV6NPWVD&pd_rd_wg=h5CqH&pd_rd_r=5fd81775-547e-4200-bc6a-2c9873c5d35c&s= электроника&sp_csd=d2lkZ2V0TmFtZT1zcF9kZXRhaWxfdGhlbWF0aWM&spLa=ZW5jcnlwd GVkUXVhbGlmaWVyPUFPN0FYQUg1M1FPVFcmZW5jcnlwdGVkSWQ9QTAwNDgwODMxQ1owRUdVUD lMRk1IJmVuY3J5cHRlZEFkSWQ9QTA3NTI2NjZKNlayTDJKTDMzSlYmd2lkZ2V0TmFtZT1zcF9 kZXRhaWxfdGhlbWF0aWMMYWN0aW9uPWNsaWNrUmVkaXJlY3QmZG9Ob3RMb2dDbГляз10cnVl
винт размером 3х10 мм с гайкой.
https://www.amazon.com/gp/product/B07L9MMN9K/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
Категория: Хобби
