Неофициальный чехол Gaggiuino Gen 3 без головы ESP32-S3-N..

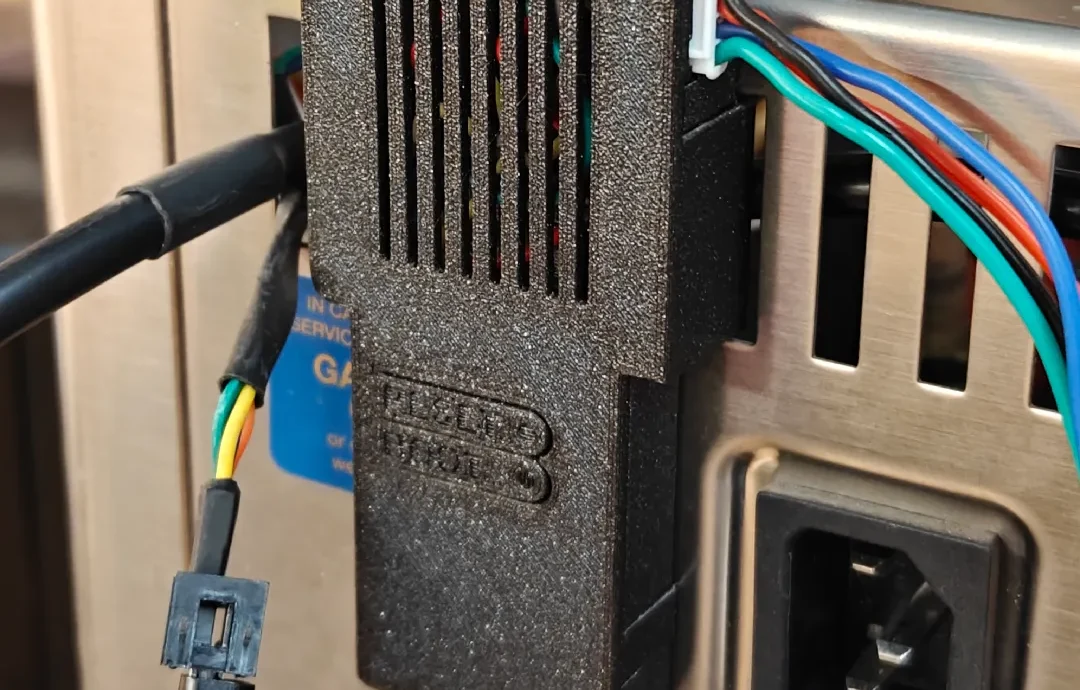

Чехол для безголового мода Gaggiuino, который использует «взломанную» прошивку с https://github.com/a4vgx7b2M/gaggiuino-esp32-loader.

Вмещает комплект разработки ESP32-S3 (например, здесь), 4-контактный разъем JST XH (здесь) и автомобильное устройство чтения SD без стабилизатора напряжения (здесь).

Причина, по которой я решил использовать JST XH вместо JST PH, который использует официальная безголовая плата, заключается в том, что оригинальные кабели, которые я использовал на своем Gaggiuino Gen2 с экраном Nextion, можно было сразу использовать повторно.

Для достижения оптимальных результатов печатайте с высотой слоя 0,15 мм или меньше. Я печатал PLA, хотя другие материалы тоже подойдут.

Оригинальный проект onshape здесь, на случай, если вам нужно немного отрегулировать высоту или размеры доски для вашего использования.

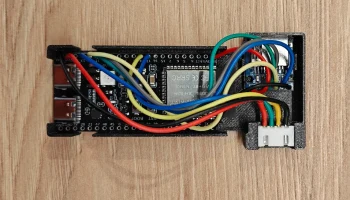

Проводка:

Штифт ESP32-S3

Контакт устройства чтения SD-карт

Земля

Земля

13

МИСО

12

КЛК

11

МОСИ

10

CS

3,3 В

3,3 В

Штифт ESP32-S3

Блэкпилл

Земля

Земля

Передача (контакт 17)

RX (контакт A3)

RX (контакт 18)

Передача (контакт A2)

5В

5В

Определения контактов для справки:

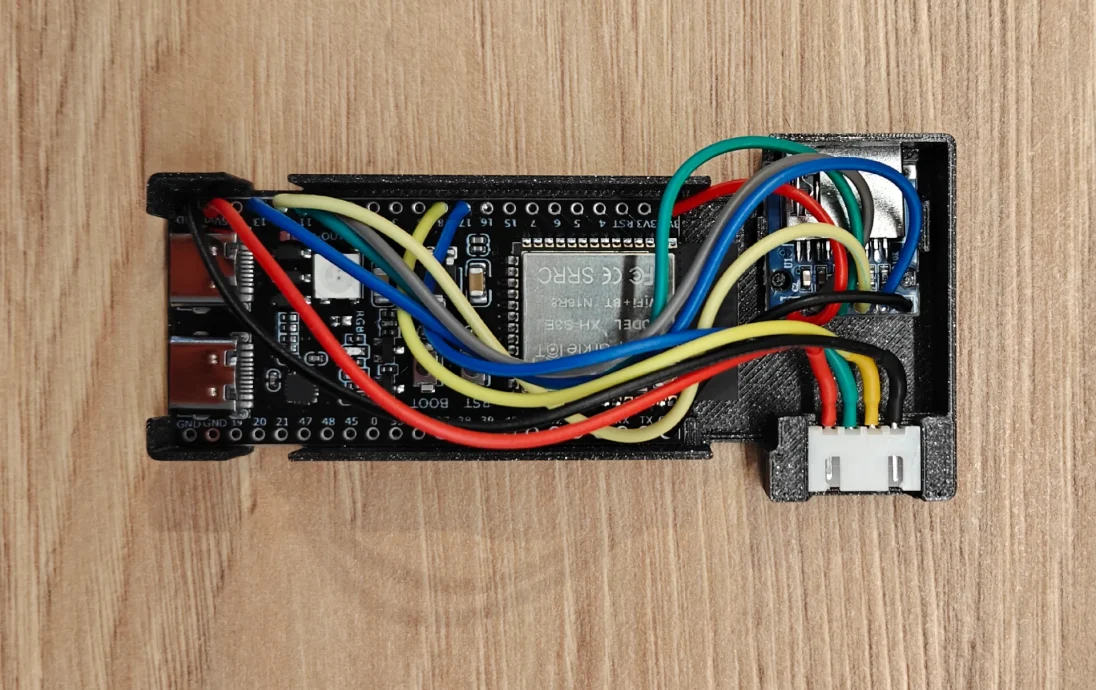

Примечание по пайке: на рисунке показаны провода, припаянные сверху, однако последняя версия модели требует припаивать провода снизу платы.
