Датчик присутствия - ESP32-C3 Super Mini + LD2410........

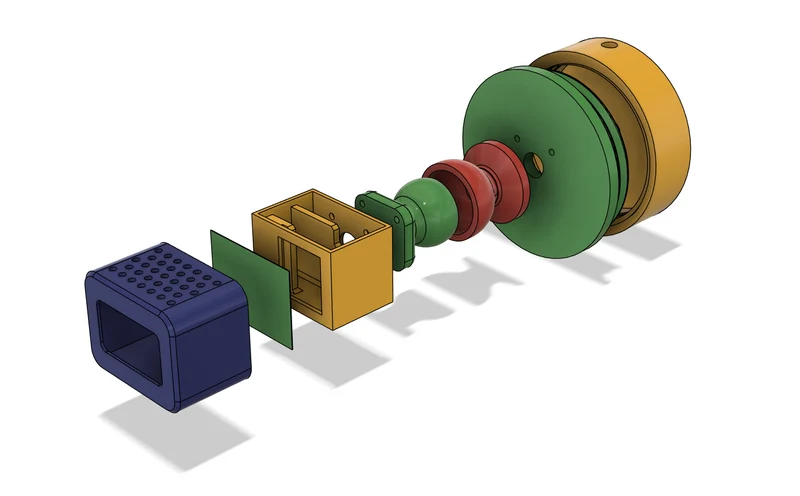

Это комплектное шасси и настенное крепление для датчика присутствия LD2410, припаянное непосредственно к ESP32 C3.

Чтобы припаять LD2410 к ESP32-C3 Super Mini — просто снимите средний контакт с датчика (цифровой выход — не нужен, поскольку используется связь UART). Если его не удалить, это будет мешать работе 3V3 на ESP32. Таким образом, у вас будет 5 В, GND, NC, GPIO4, GPIO3 на ESP, и вы сможете сопоставить GPIO4 и GPIO3 с UART.

Радарный датчик может быть заблокирован всего несколькими слоями пластика, поэтому единственное, что его прикрывает, — это отдельная однослойная пластина. Остерегайтесь белого PLA — для окраски может использоваться титан, а металлические частицы не подходят для радиоволн.

Крошечные отверстия в headMount, mountPlateCover, mountLink и заголовке предназначены для небольшого кусочка нити, используемого в качестве установочного штифта во время склеивания (CA). В остальном модель прессованн��я.

Также имеется сквозное отверстие для пропуска кабеля питания.

Вы можете регулировать угол окончательно установленного датчика, поскольку он использует звенья, аналогичные тем, которые используются для охлаждающей жидкости.

Самый простой способ установки:

собрать радарную головку

убедитесь, что кабель питания проходит через соединения

прикрепить монтажную пластину к стене (центральный винт или двусторонний скотч) — имеется отверстие для питающего кабеля

подключить кабели от ЭСП к питанию любым способом

прикрутить монтажную пластинукрышку

в качестве последнего шага соедините ссылки (mountLink и headMount)

Важно выполнить шаг 6 последним, чтобы избежать перекручивания кабеля питания.

Для печати не требу��тся подставки. Стандартный PLA + сопло 0,4 + высота слоя 0,2.
