Специальная коробка для радиочастотного фильтра тихоокеан...

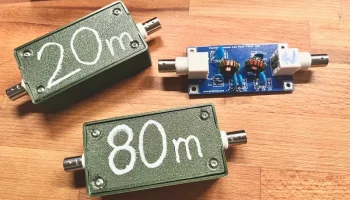

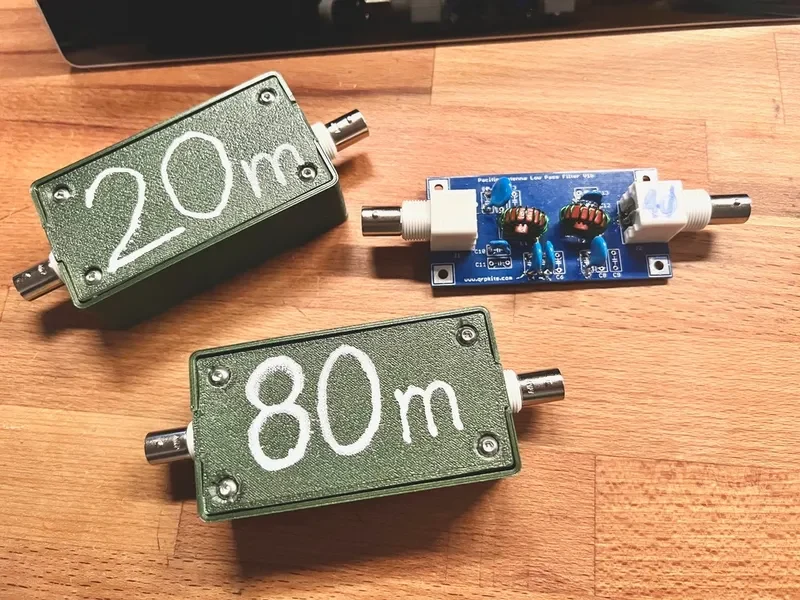

Специальный корпус для собранного комплекта фильтров нижних частот RF EZ от Pacific Antenna. Комплект фильтра нижних частот QRPkits EZ представляет собой небольшой комплект фильтра с разъемами BNC, предназначенный для любительских радиодиапазонов 20, 30, 40 или 80 метров. Он не поставляется с корпусом, но эта коробка сделает фильтр более прочным. Это не усиливает разъемы и совершенно не герметизирует их. Все еще требов��лась незначительная подгонка и подшивка. В файле «Тихоокеанский антенный фильтр SS.3mf» есть мои настройки печати.

https://www.qrpkits.com/ezlowpass.html

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

**Плоты:**

Не имеет значения

Поддерживает:

Да

**Разрешение:**

0,2

Заполнение:

100

**Нить:** Увертюра PETG

Примечания:

Опоры на утопленных крепежных отверстиях.

Как я это разработал ===================

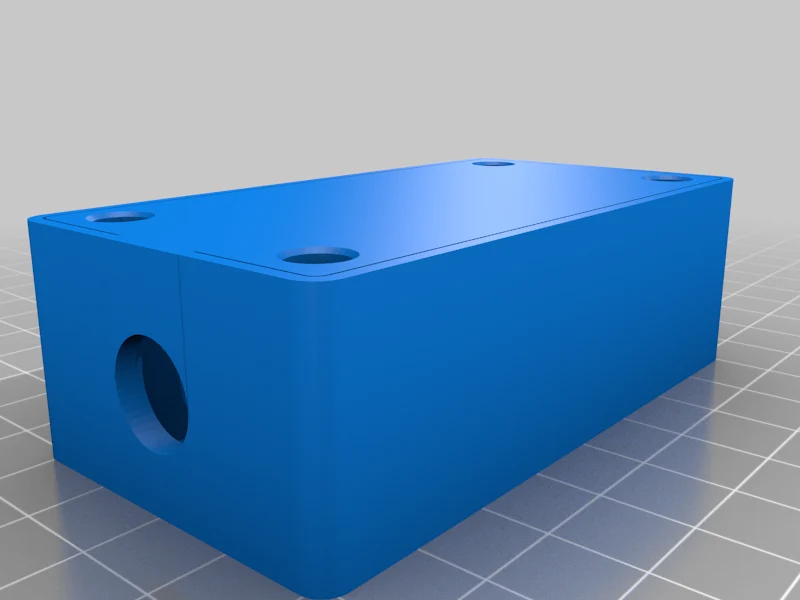

Измерены собранные комплекты и смоделированы в AutoDesk Fusion 360.

Я измерил размер платы, диаметр BNC, смещение центра BNC от высоты платы и самый высокий компонент от высоты платы, высоты платы (толщины) и расстояния между монтажными винтами.
Смоделировал эти параметры, распечатал первую копию, отредактировал дизайн, а затем распечатал несколько для своих собственных фильтров.

комплект фильтра qrp тихоокеанской антенны
Центральная линия отверстий 29,5 x 68 мм, диаметр 3 мм.
доска 38мм х 77мм
БНЦ диаметром 12 мм
BNC по центру на 11,5 мм выше нижней части платы
верхняя часть BNC на 17,5 мм выше нижней части платы
диаметр тороида 20 мм над низом платы
