iFlight iH3 GPS, рюкзак с антенной Crossfire VTX...

Эта штука представляет собой ремикс антенны и крепления GPS от M_Tops. Это блестящий дизайн, поскольку он сочетает в себе GPS, Corssfore Immortal T, VTX И!!! Крепление для двойного конденсатора для рамы iFlight iH3. Для моей сборки не подошли две вещи, поэтому я доработал это крепление антенны:

Я использую только один конденсатор на своем корпусе.

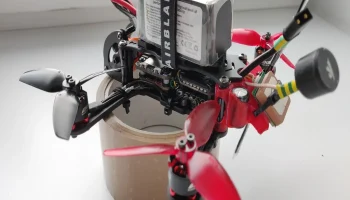

Я хотел использовать диполь TBS Crossfire, торчащий вертикально, вместо бессмертной буквы Т в горизонтальном положении.

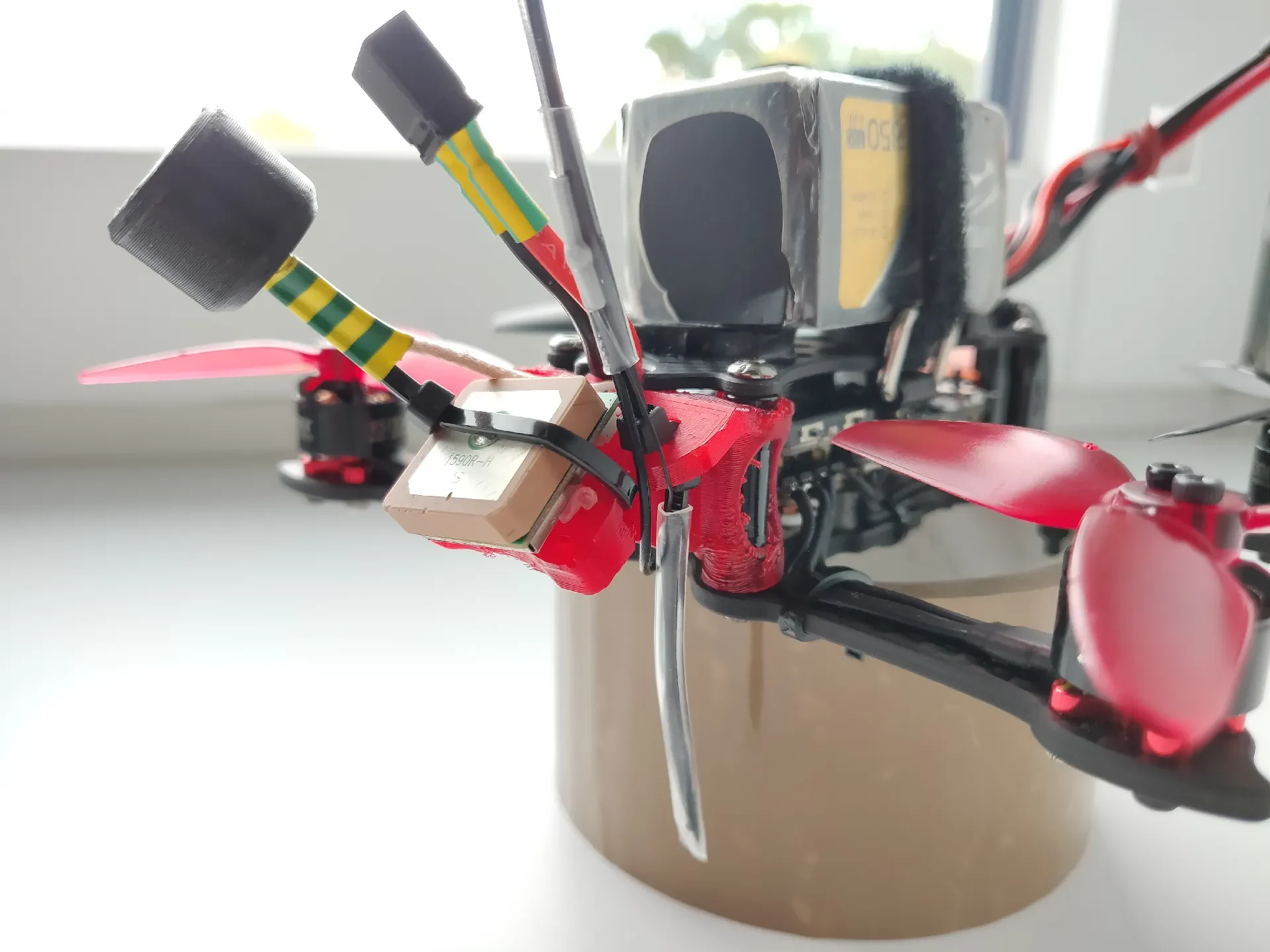

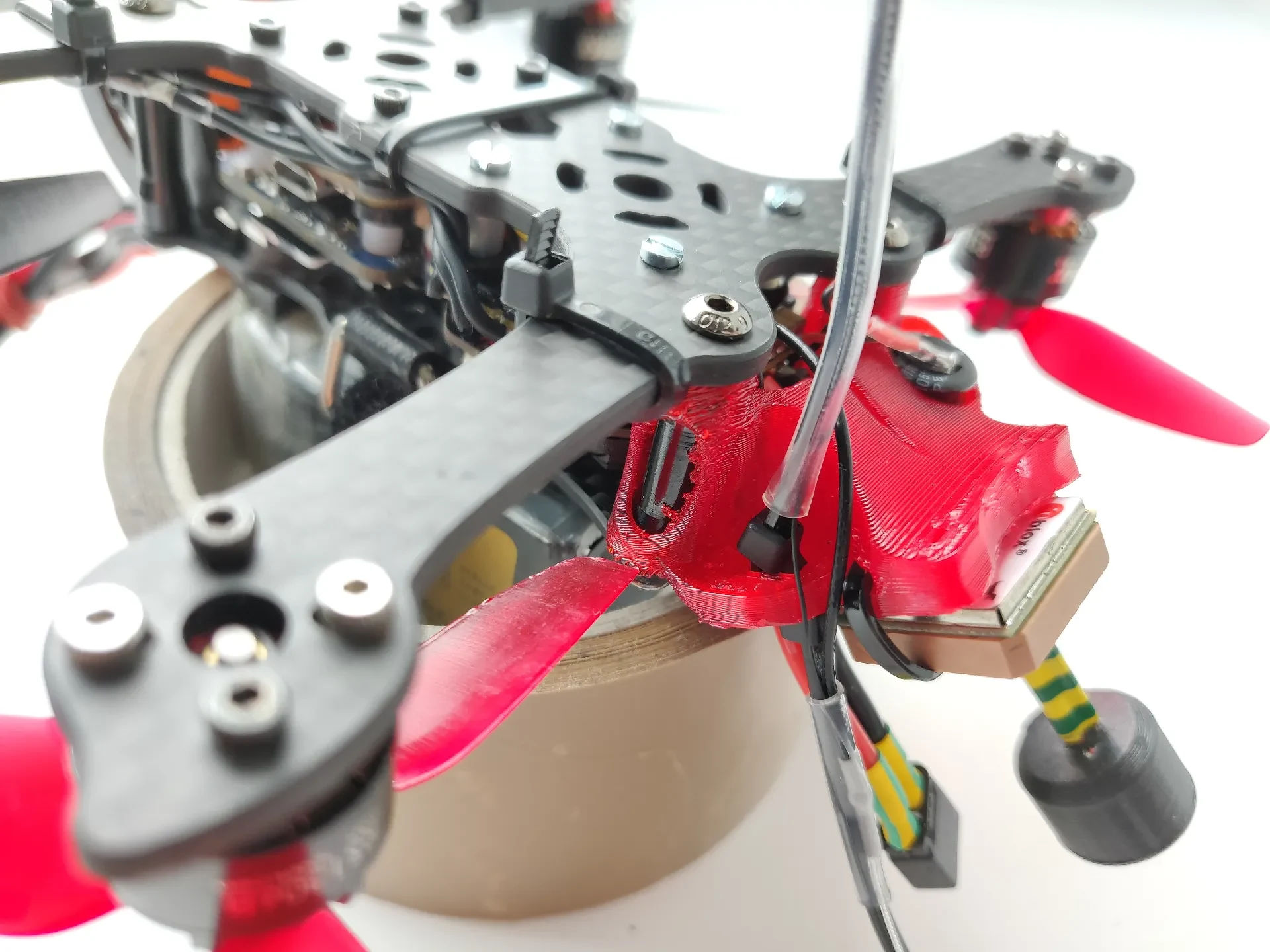

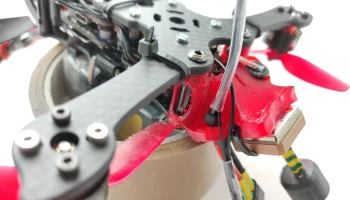

По сути, я пожертвовал одним креплением для конденсатора ради монтажной платформы на молнии для диполей Crossfire. Теперь есть два слота для молний. Идея состоит в том, чтобы вставить одну молнию сверху и одну снизу, а затем соединить их с молниями, образуя почти идеальную прямую линию. Затем просто прикрепите антенну CrossFire к этим застежкам-молниям с помощью термоусадки или ленты.

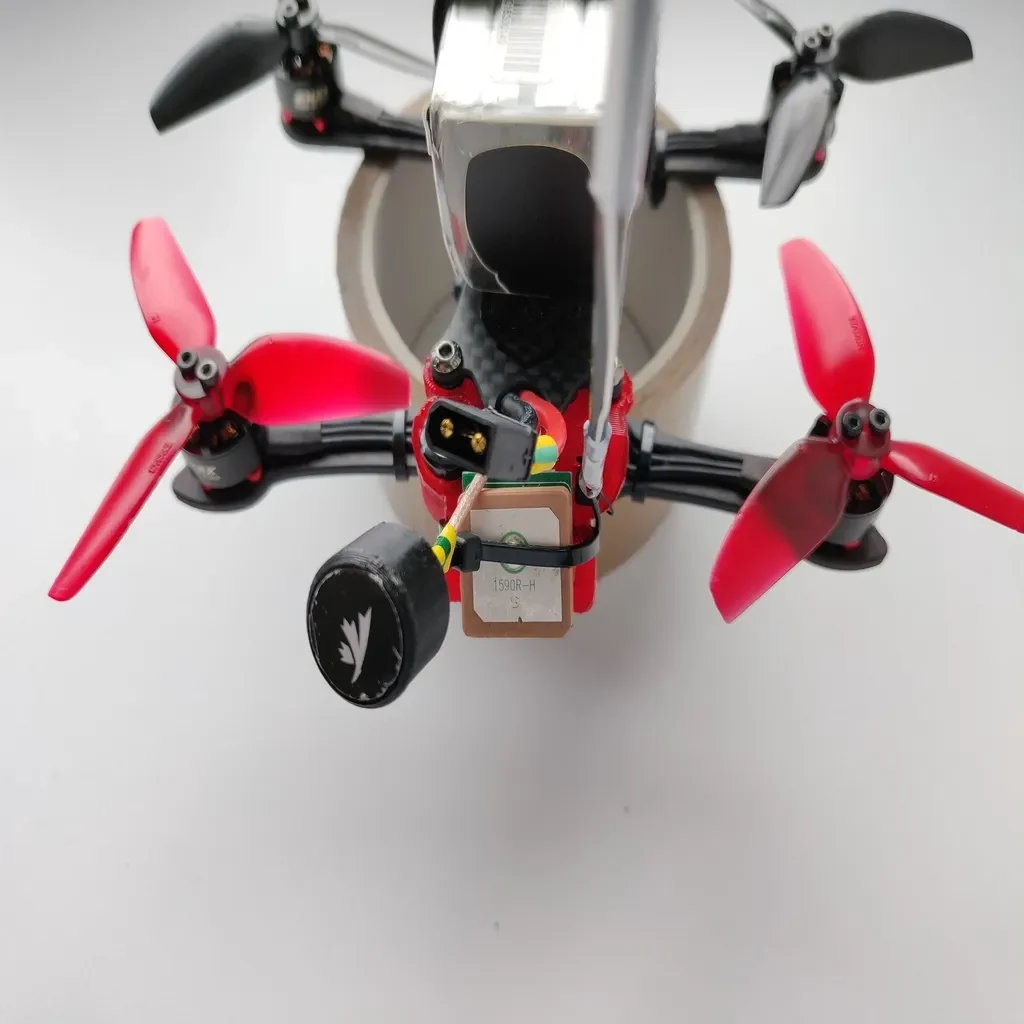

Я также использовал небольшой двухсторонний скотч, чтобы приклеить GPS к монтажной пластине, а затем затянул его другой застежкой-молнией. Тем не менее, я установил эту застежку под таким углом, чтобы лишнюю застежку можно было использовать для фиксации антенны VTX примерно под тем же углом, что и антенну Crossfire.

Эта штука была сделана с помощью Tinkercad. Отредактируйте его онлайн https://www.tinkercad.com/things/kdqyUxe8QpG.

Настройки печати

Бренд принтера:

MakerBot

Принтер:

MakerBot Репликатор 2

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

20

Нить: Sainsmart TPU Red

Примечания:

Я напечатал эту штуку, поместив монтажную пластину GPS на рабочую пластину, то есть перевернув ее. Таким образом, у меня была идеально плоская пластина для установки GPS, и мне понадобился минимум вспомогательного материала. Возможно, я мог бы напечатать даже без каких-либо подставок.

Категория: Радиоуправляемые транспортные средства
