Крепление GEPRC Cygnus Insta360 Go с "ушками" для антенны...
Что? Почему?
Итак, какое-то время у меня был Cygnus Frame, и недавно я пересобрал его для установки CADDX Vista. Поскольку я не мог записывать на Vista, а запись в очки меня не очень удовлетворила, я приобрел Insta360 Go для записи видео во время полетов.
Когда я осмотрелся, я не нашел готового крепления для рамы (я знаю еще одно доступное сейчас), поэтому я осмотрелся, как к этому подойти.
Я знал, что хочу, чтобы Insta360 стоял вертикально, поэтому расположил его по центру, так как мне казалось, что все остальное выглядит странно. Я также хотел, чтобы вокруг него был какой-то ТПУ, поэтому было немного резины, чтобы защитить его при авариях. Поэтому я объединил опору крепления GoPro от JJangFPV с креплением Insta360 от OderWat.
«Девичий полет» новой сборки закончился довольно жёсткой аварией: нейлоновые винты, удерживающие крепление, были сорваны.

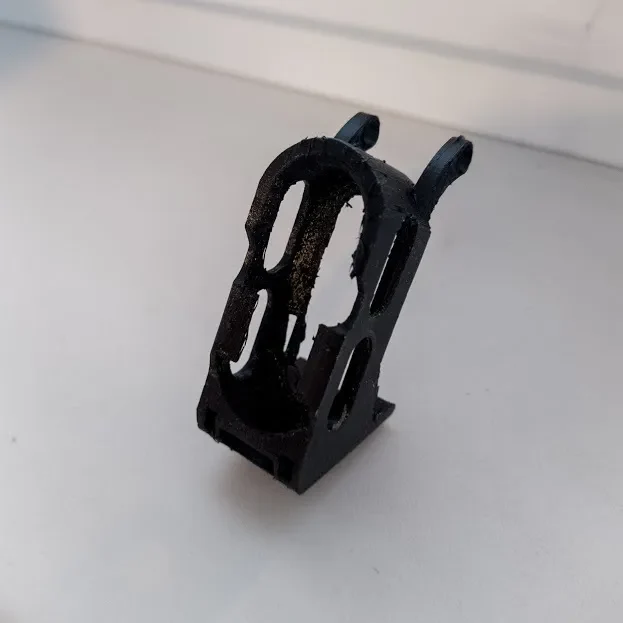

Когда я заменил эти, а также некоторые другие винты в моем коптере стальными, мой вес превысил 250 г, поэтому я сбрил немного ТПУ с крепления, осторожно проткнув в нем воздуховоды и отверстия, осторожно, чтобы не разрушить структурную целостность.

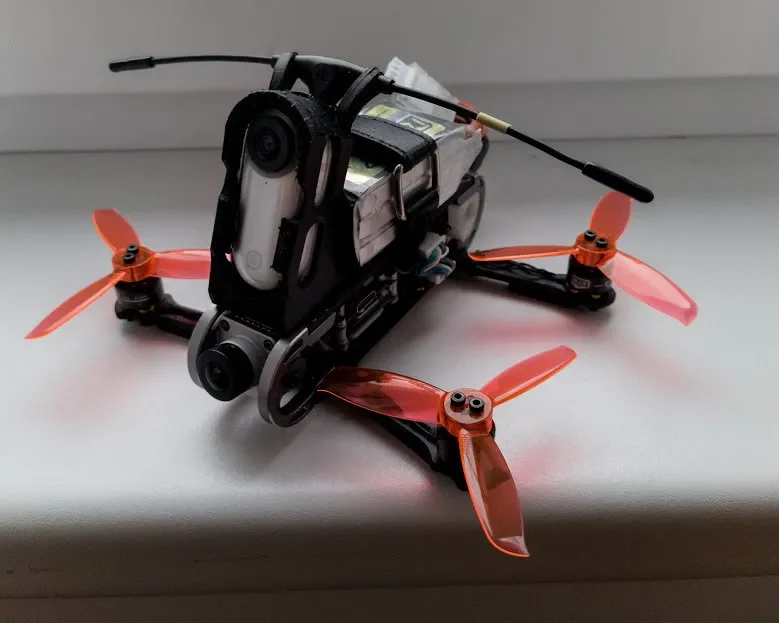

Во время восстановления после аварии я также перешел с приемника D16 на R9, поэтому мне нужно было хорошее место для размещения антенны R9 Immortal-T, поэтому я использовал часть сэкономленного веса, чтобы добавить «уши» к креплению, которые позволяют втиснуть такую антенну, удерживая ее вдали от всего углерода и в положении, которое, вероятно, не будет заблокировано батареей.
Как я это распечатал
Автор оригинального крепления предложил заполнение 25%, однако мне тогда было довольно сложно вытащить камеру (на самом деле я вырезал ее из первого напечатанного крепления), поэтому я предлагаю немного меньшее заполнение, используя 8%.
Очевидно, что это должно быть напечатано из ТПУ или материала, подобного ТПУ, что-либо менее гибкое не подойдет.
Я распечатывал это, лежа на боку с опорой для дерева Cura (работает, ее легче вытащить) и с обычной опорой (используйте везде, просто рабочая пластина не подойдет, много работы по вырезанию опор, но результат намного чище)
