Tyro99 Tyro109 SMA Держатель антенны с косичками...

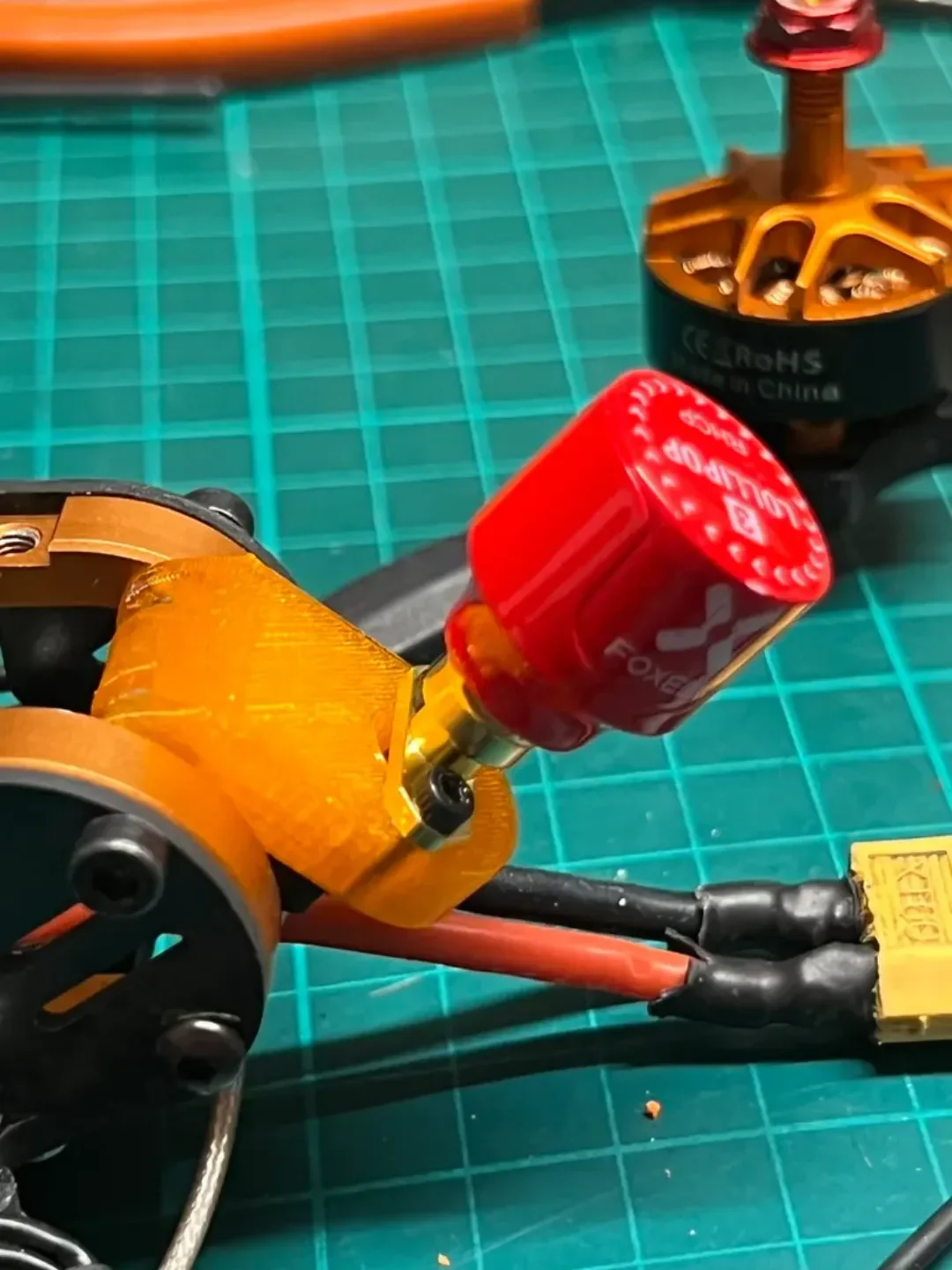

Я хотел установить на свой Eachine Tyro 109 держатель антенны с косичкой, поэтому спроектировал для него крепление.

Есть два варианта:

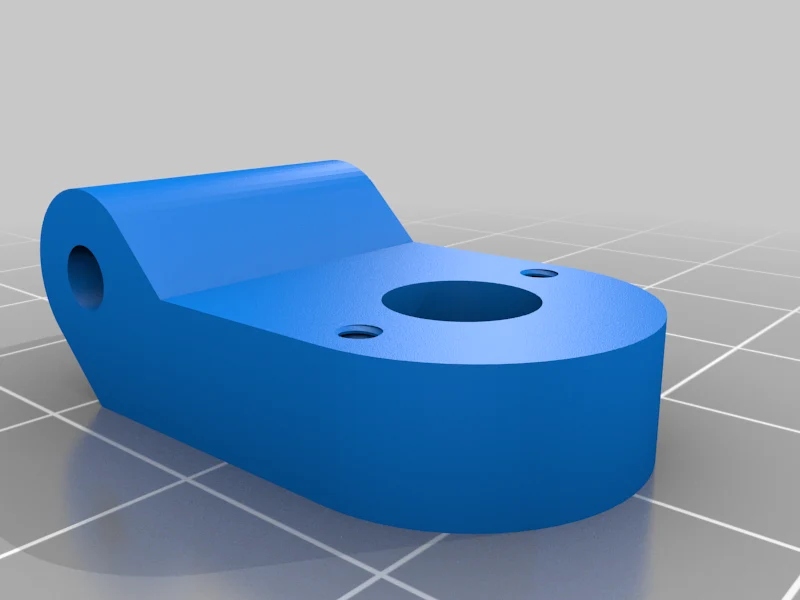

Вариант 1

Здесь у вас есть резьба для винта М2 для фиксации держателя косички.

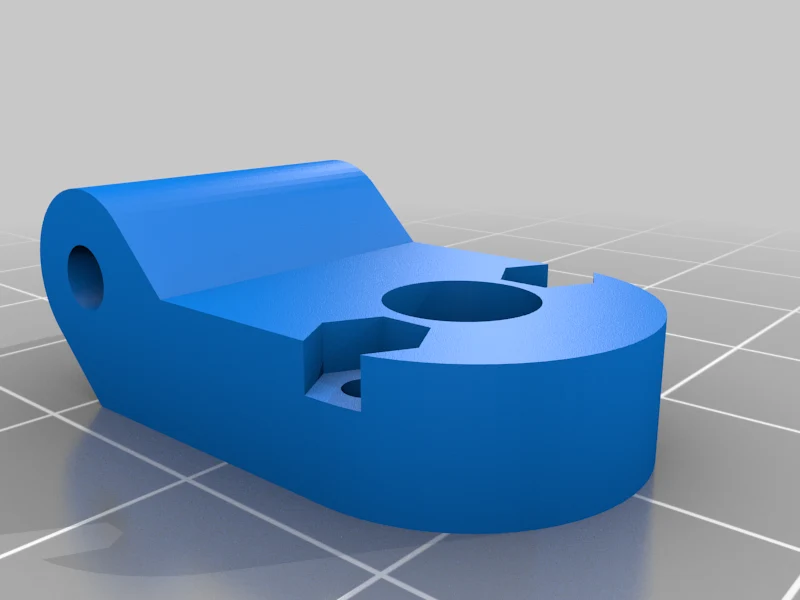

Вариант 2

В этом варианте для фиксации держателя косички необходимо использовать винты М2 и гайки М2.

Каждый вариант предста��лен в трех вариантах:
двухпоточный

Здесь вы можете использовать два винта M3, чтобы закрепить держатель в рамке, так же, как и оригинальный держатель антенны. ВНИМАНИЕ: Обычно горизонтальная резьба печатается плохо (или не печатается вообще), я бы не советовал использовать эту конструкцию!

однопоточный

Для фиксации держателя в рамке вам понадобится длинный винт М3 и гайка М3.

однорезьбовые с гайками

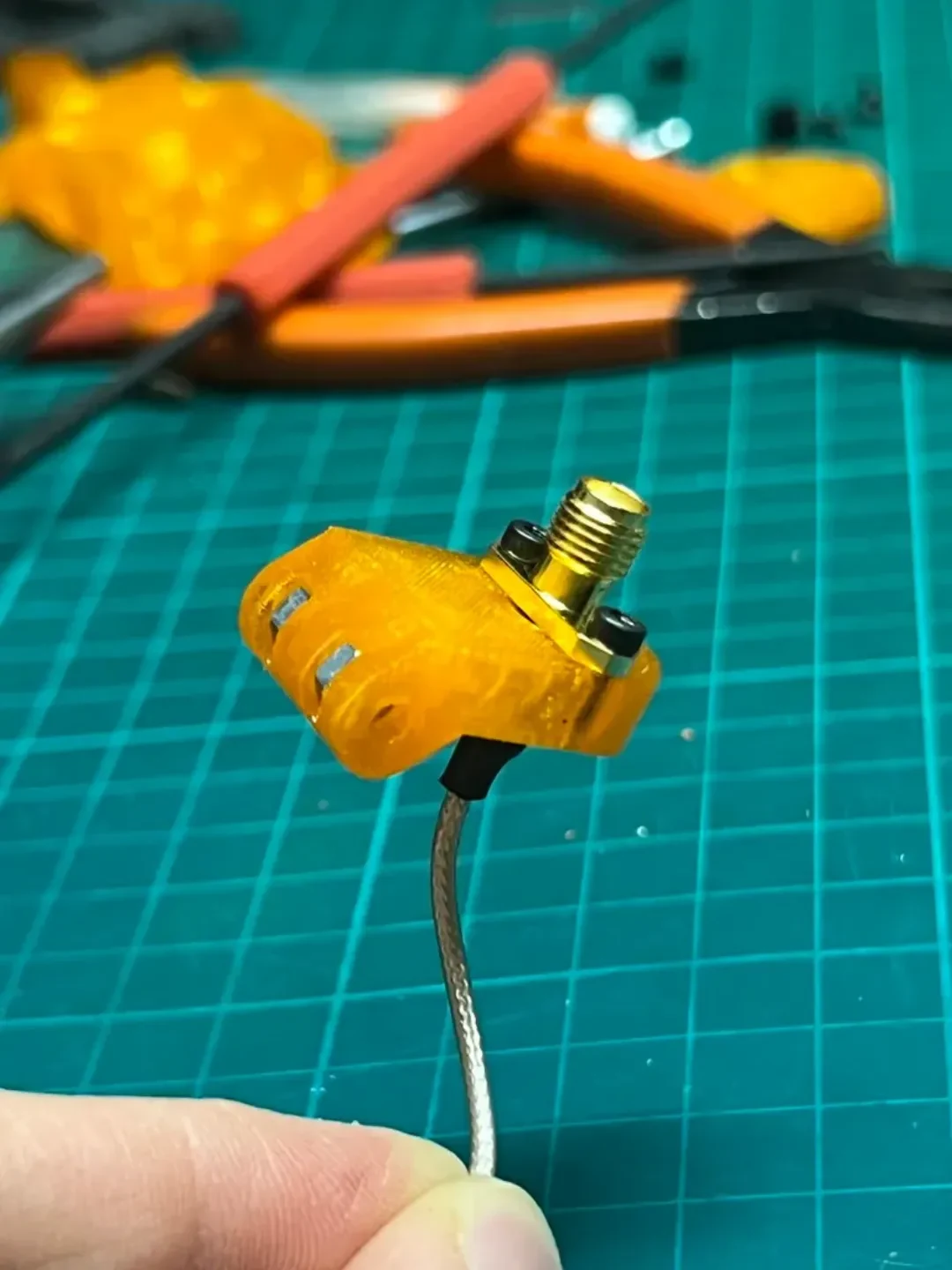

Этот вариант дает вам возможность вставить в держатель две гайки M3, чтобы вы могли установить его так же, как и вариант 1, но без необходимости нанесения горизонтальной резьбы.

--> Мой любимый — «Однопоточный вариант 2 со вставками». Немного неудобно монтировать, но это лучшая устойчивость для вашей антенны.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

30

Нить: SainSmart ТПУ

Примечания:

Распечатайте в соответствии с ориентацией.
