Уличный кейс Heltec ESP32 LoRa с козырьком от солнечного ..

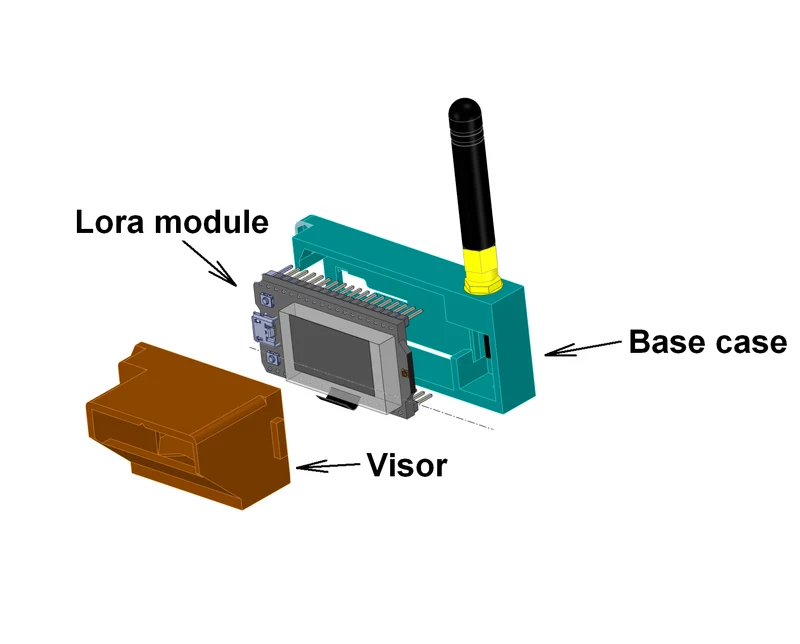

Для осмотра и лора-исследований. Козырек затеняет экран даже при ярком солнечном свете. В ночное время свет на экране ограничивается очень малым углом обзора, поэтому рассеивание света и блики практически отсутствуют. Это маленькое приспособление очень помогало в открытом поле и на море.

Особенности:

Для плат Heltec Lora 32 Wifi (V2 и V3)

Вид на экран при ярком солнечном свете под любым углом к солнцу, даже при отражающем свете

Отображение подсвеченных прицельных прорезей для выравнивания по направлению с объектами в поле.

Используйте уплотнительные кольца или ленту, чтобы скрепить вместе плату LoRa, антенну и козырек.

Шестигранная гайка антенны, предотвращающая перекручивание (D-вырез, напечатанный на 3D-принтере, менее надежен)

Шестигранная гайка с защитой от пере��ручивания предлагает больше возможностей для ориентации разъема антенны

Вырезы в заголовке

Доступ к разъему аккумулятора

Доступ к разъему USB (для питания и регистрации)

! Не водонепроницаемый, не предназначен для автономного использования (риск во время дождя, снега, тумана и т. д.)

В полевом отчете:

Работает при подключении к смартфону через USB

Источник питания/последовательное соединение: Android OTG

Приложение для регистрации: последовательный USB-терминал, Кай Морич, ты проделал отличную работу

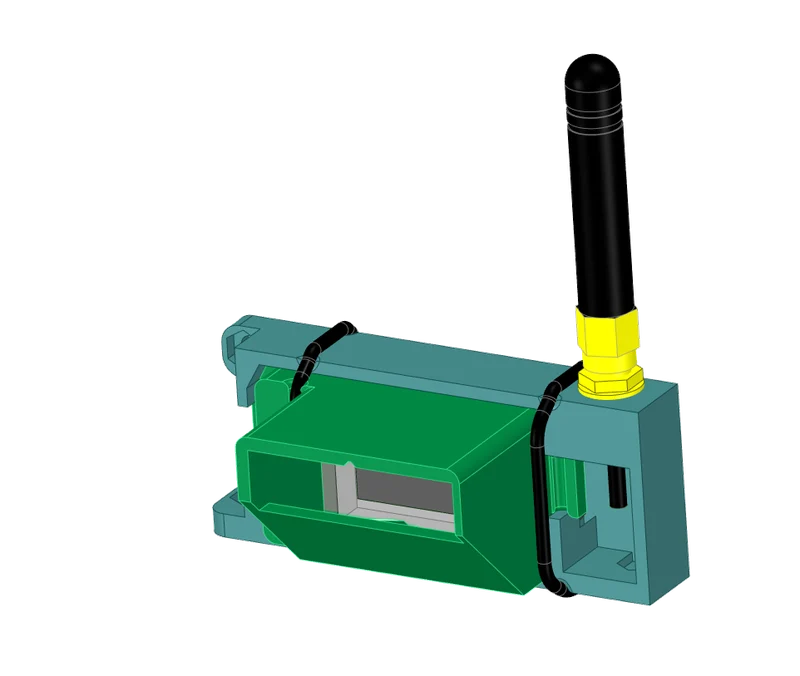

Корпус скрепляется двумя уплотнительными кольцами вокруг частей корпуса (лента тоже подойдет)

Слоты прицеливания оказались более полезными, чем ожидалось.

Черный цвет корпуса подойдет лучше всего (при необходимости покрасьте прорези для прицеливания в белый цвет)

Достаточно хорошая видимость днем и ночью

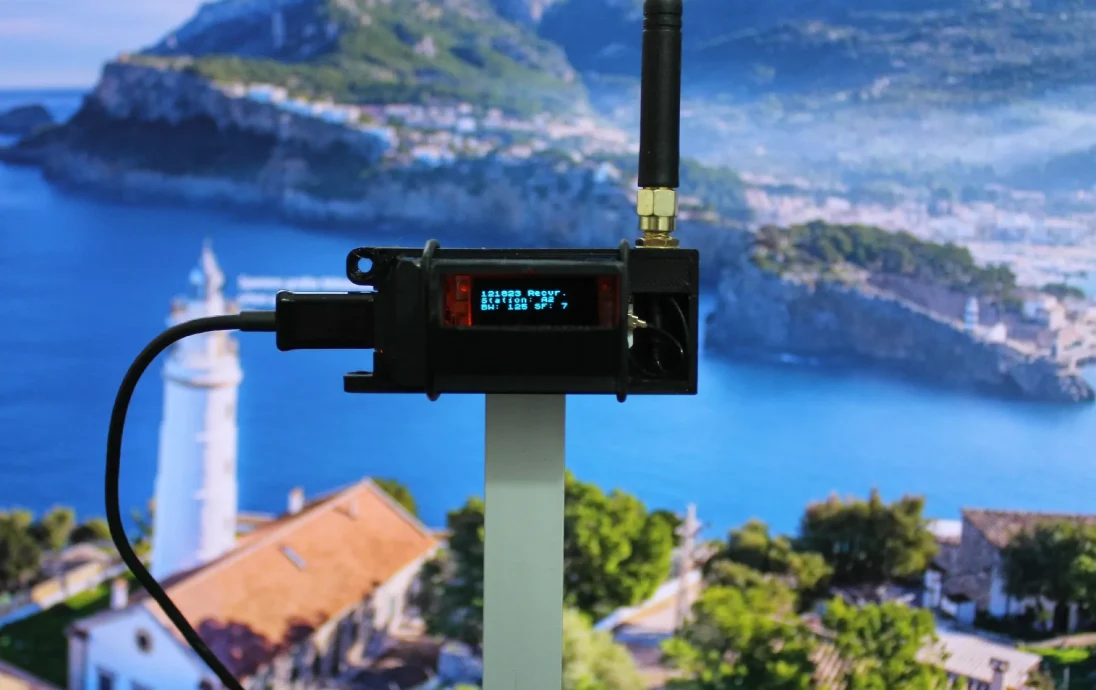

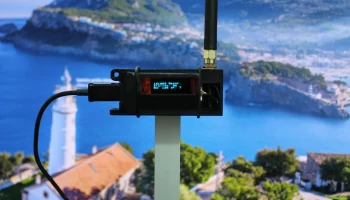

Фотографии:

Моя работа в альбомной ориентации (имитация, просто случайный экран входа в Microsoft)

Файлы модели:

не стесняйтесь спрашивать файлы .step

Распечатать:

Протестировано на нескольки�� моделях Prusa mini с разными типами и цветами PLA, все работало нормально.

Еще предстоит сделать:

Направляющие уплотнительных колец (в виде резиновой ленты)
