Держатель антенны Martian II Tramp VTX FPV

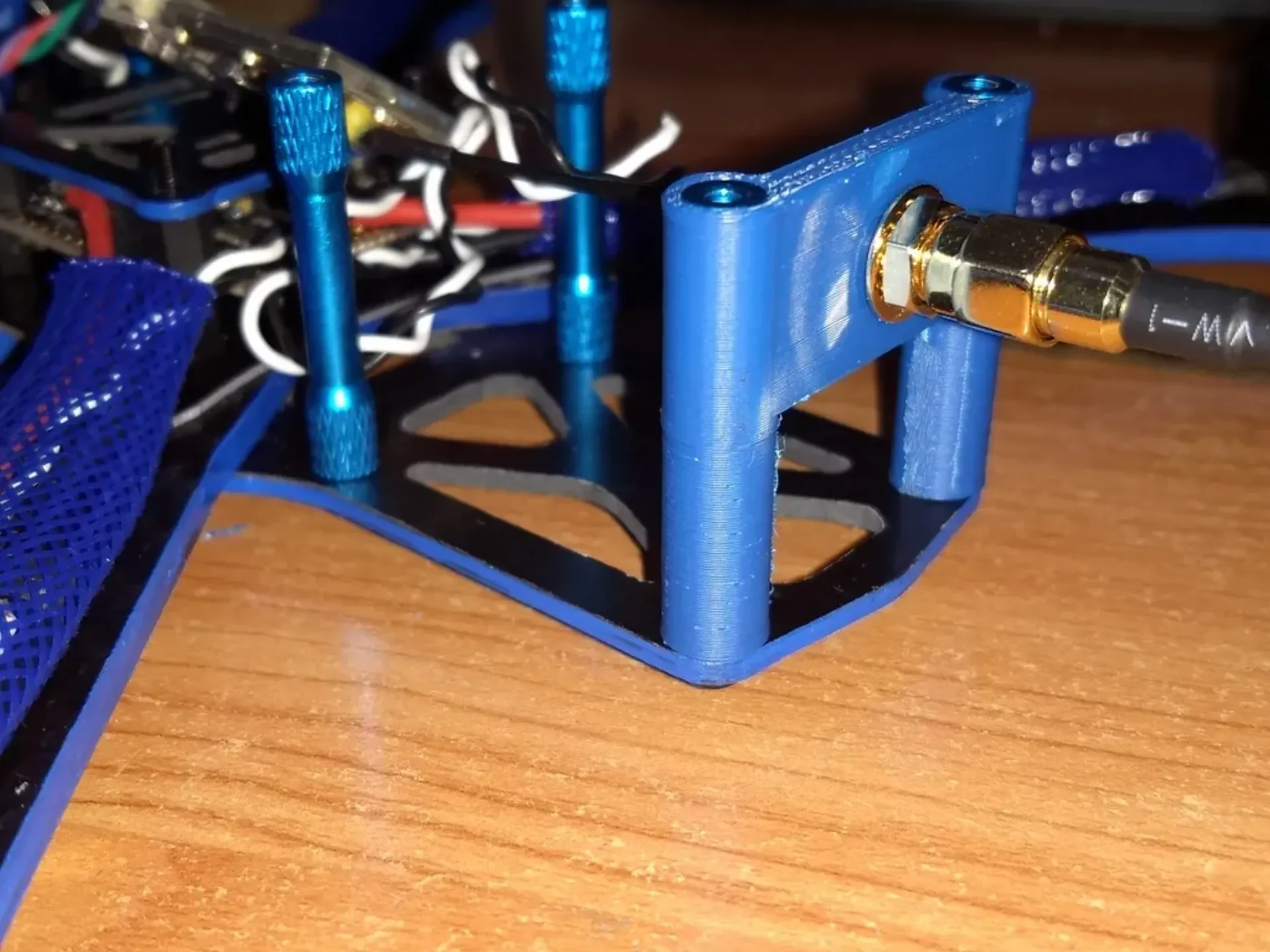

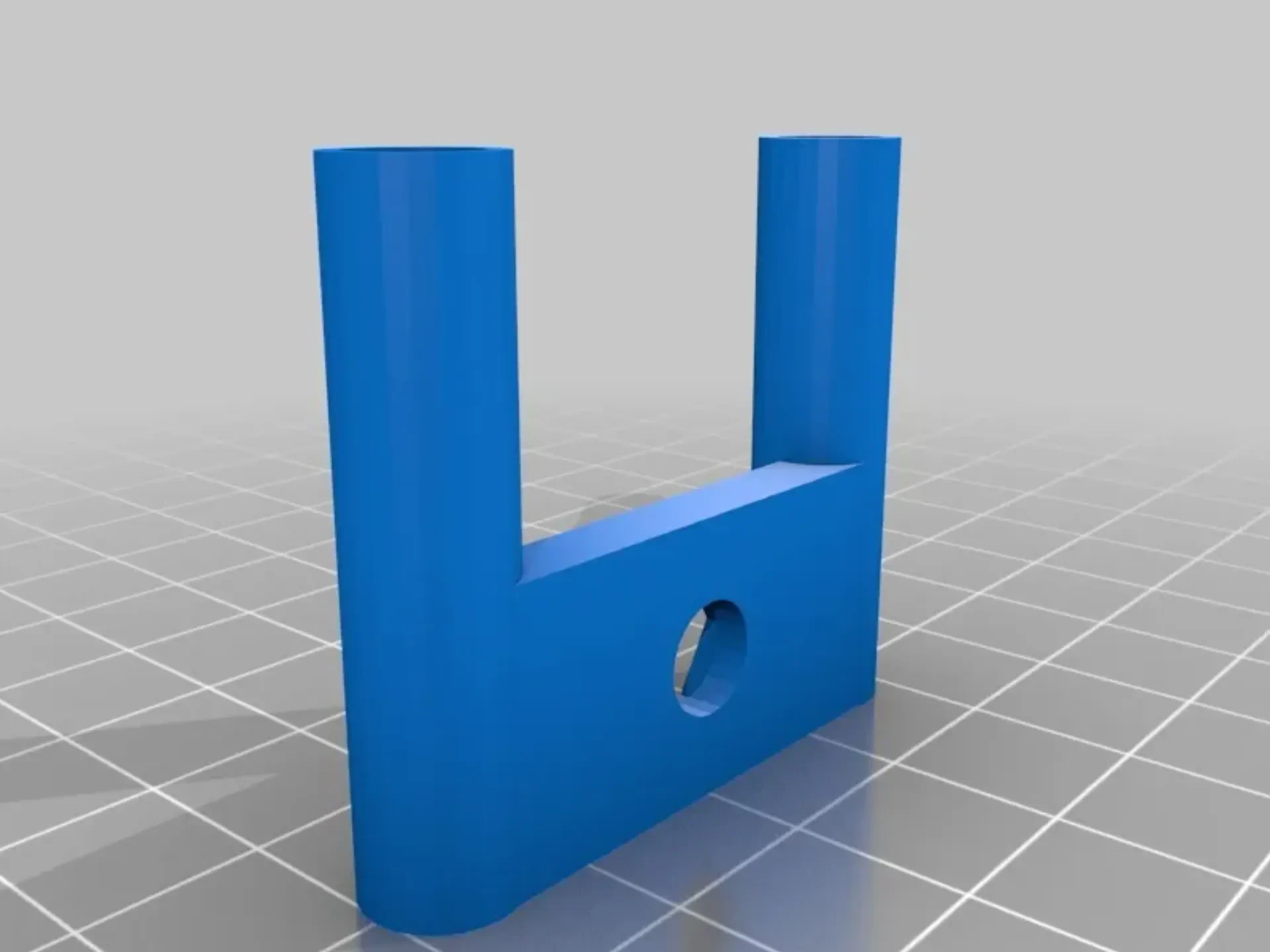

Первая созданная мной конструкция, предназначенная для установки на Martian II с стойками диаметром 6 мм (больше стандартных), имеет выемку для крепления Immersion RC Tramp VTX Antenna SMA Mount, но, вероятно, подойдет к большинству аналогичных креплений VTX.

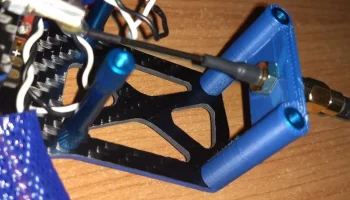

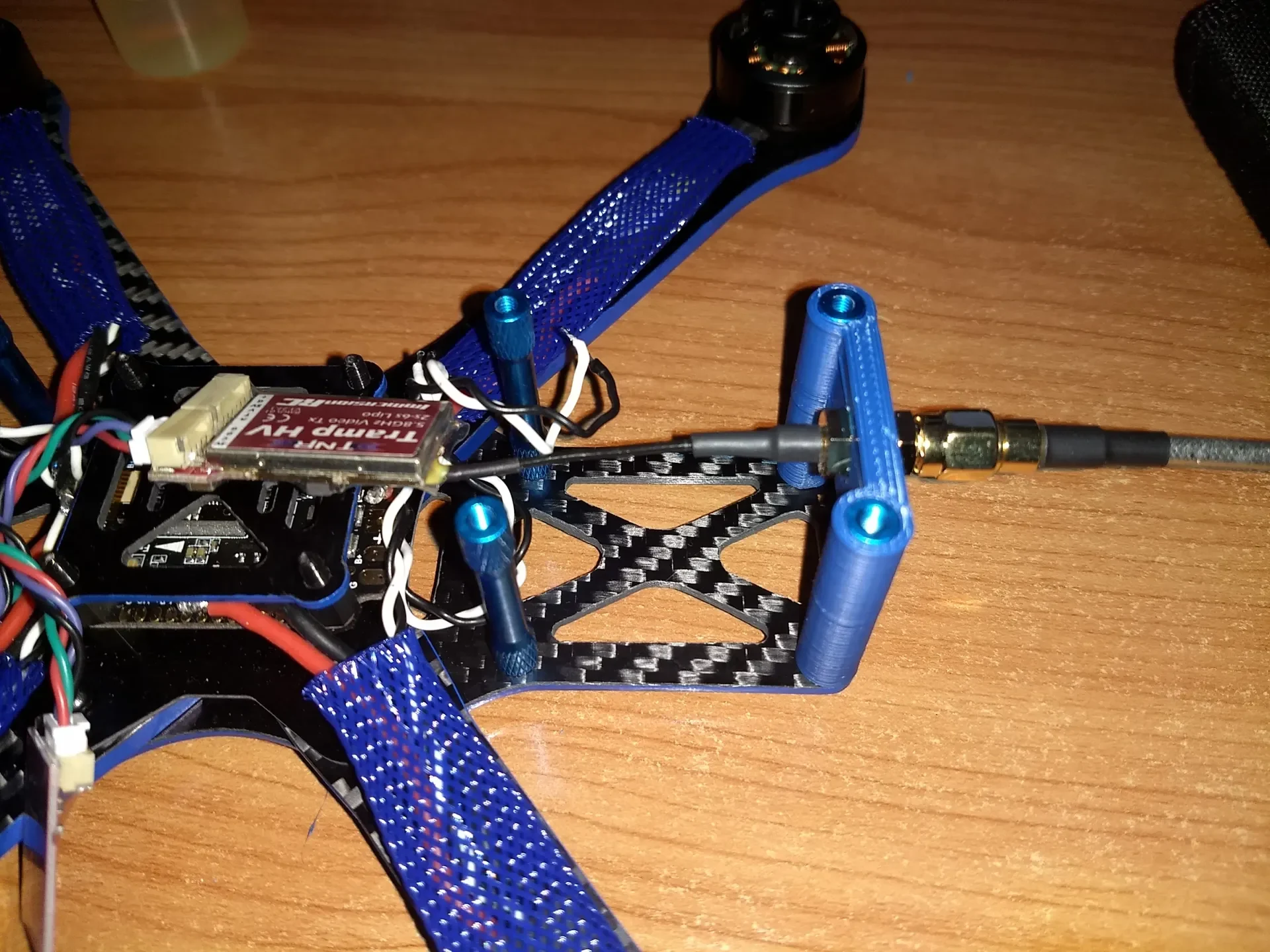

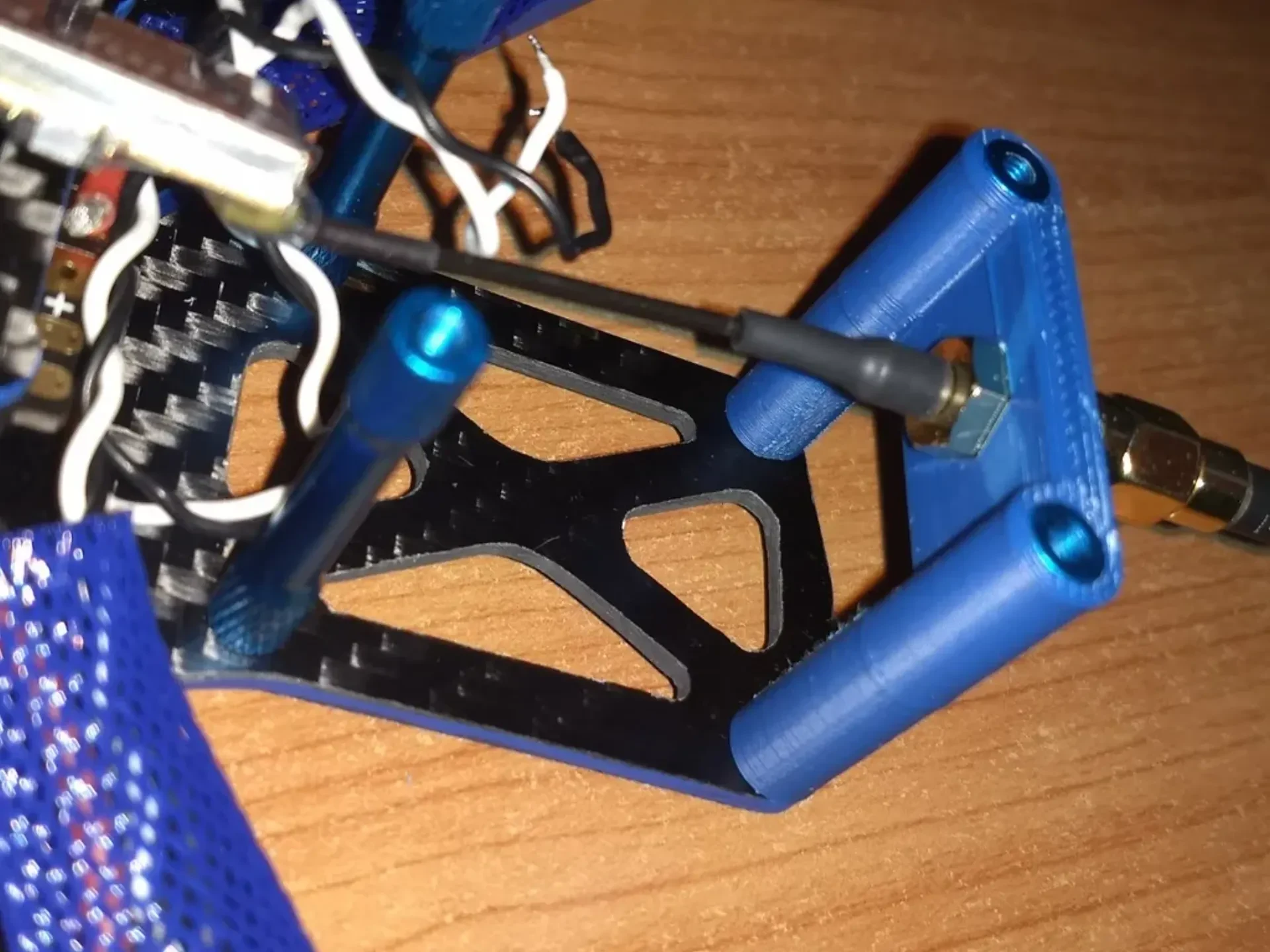

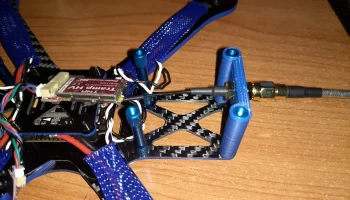

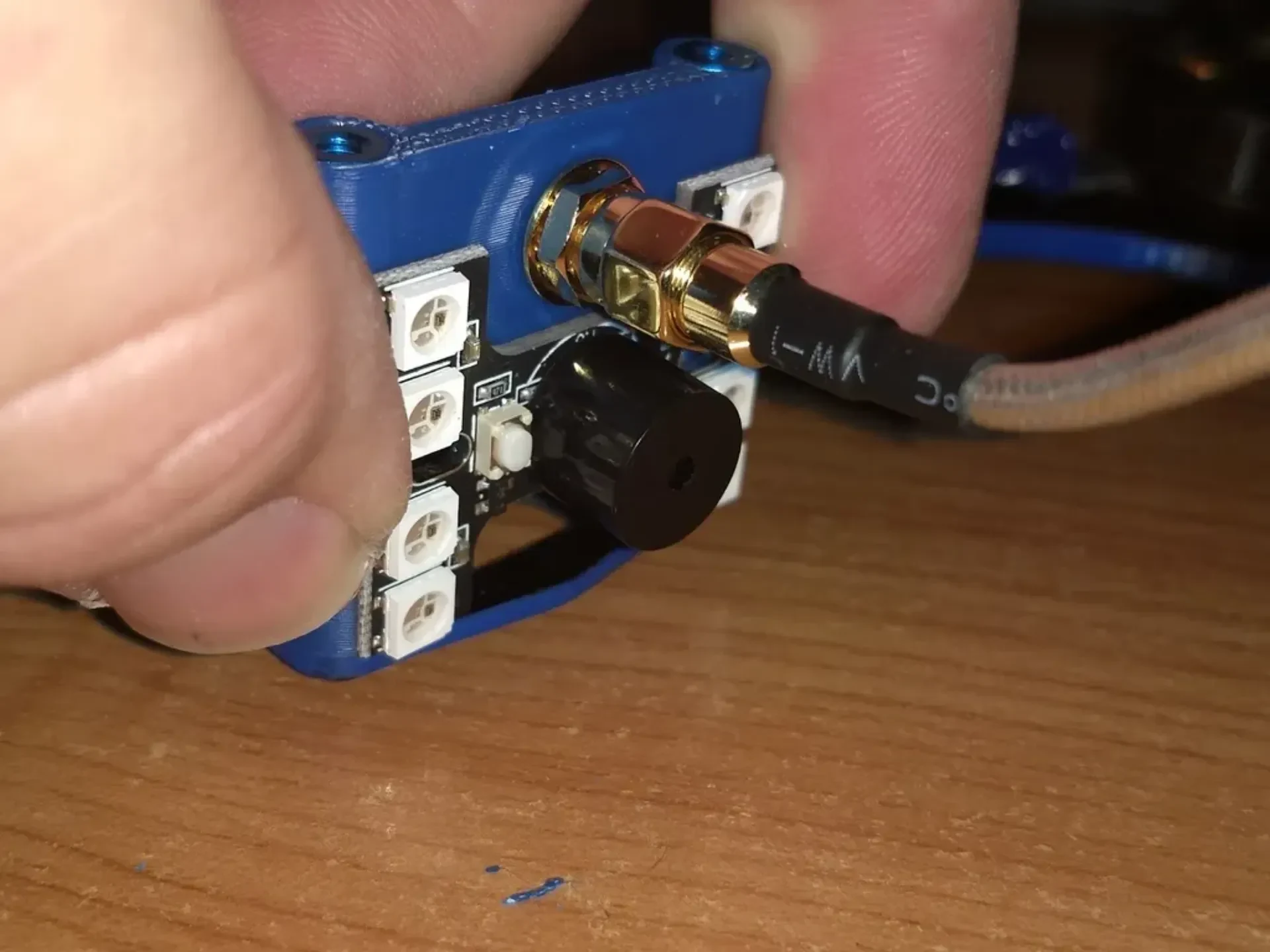

Во время моей последней сборки я решил спроектировать крепление так, чтобы антенна располагалась прямо сзади и удерживала внутреннюю гайку SMA на месте, чтобы облегчить затягивание внешней гайки. Антенна завинчивается до упора, не доводя до конца гайку разъема SMA. Расположен достаточно высоко, чтобы можно было заподлицо установить светодиод Matek и плату зуммера под креплением антенны.

Теперь появилась версия для стандартных стоек толщиной 5 мм.

Настройки печати

Принтер:

Фабрикатор Мини Мк II

Плоты:

Да

Поддерживает:

Нет

Разрешение:

0,2 мм

Заполнение:

30%

Примечания:

Напечатано из ABS-пластика eSun толщиной 1,75 мм. Станина 60 градусов, экструдер 250 градусов.

Пост-печать =============

Категория: Радиоуправляемые транспортные средства
