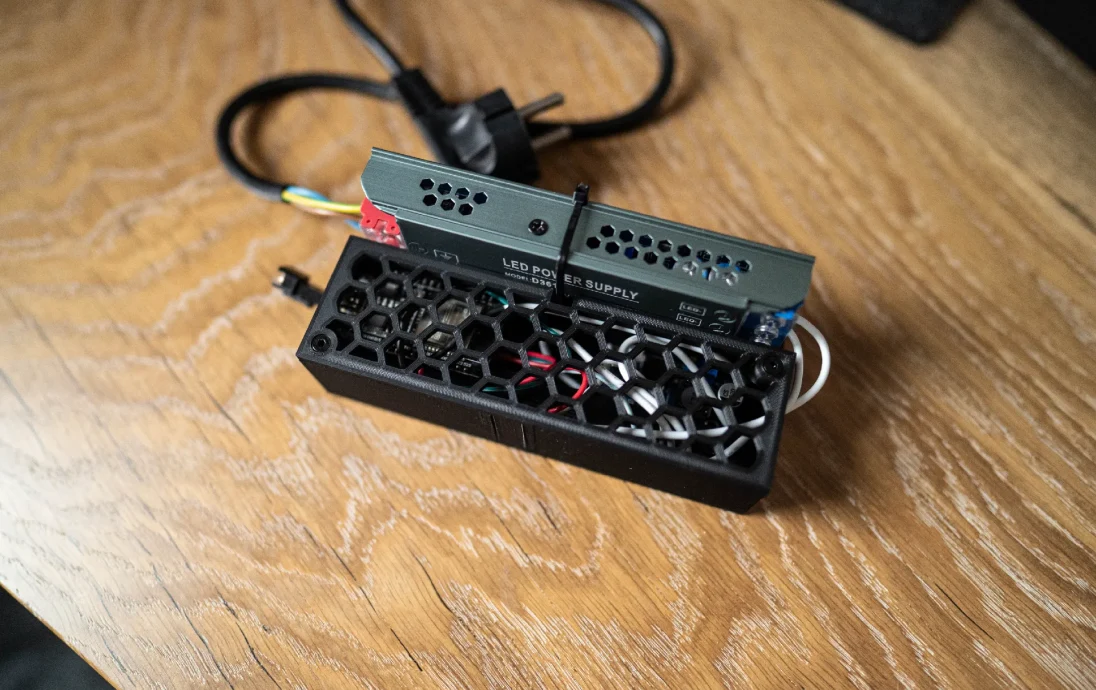

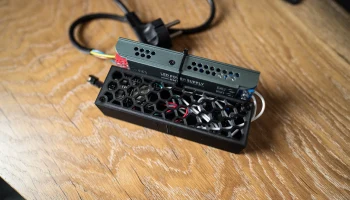

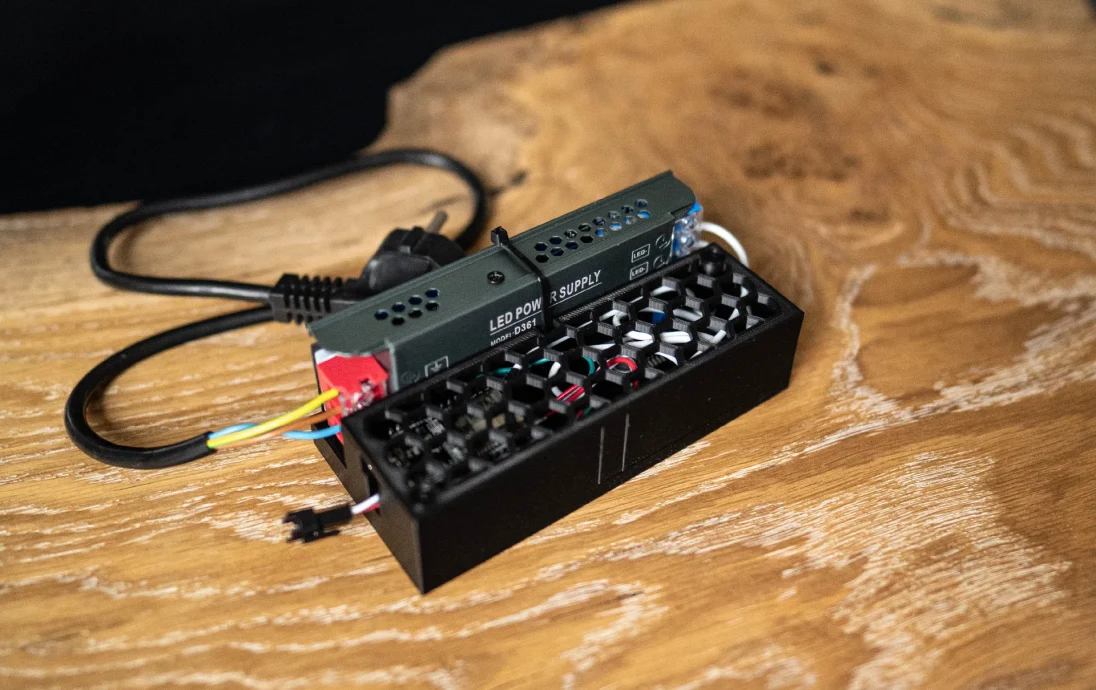

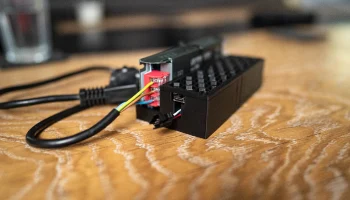

Корпус WLED для ESP32 и платы регулирования напряжения.....

Создайте простую установку WLED и мне нужен был способ разместить плату ESP32 так, чтобы под ней было достаточно места для контактов, а поскольку я выбрал систему на 24 В, необходимо было место для обычного понижающего преобразователя постоянного тока в постоянный.

Для меня вся эта установка отлично работала без переключателя уровня и только с резистором, поэтому для переключателя уровня не предусмотрено места.

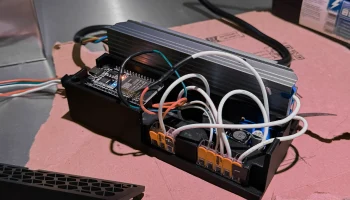

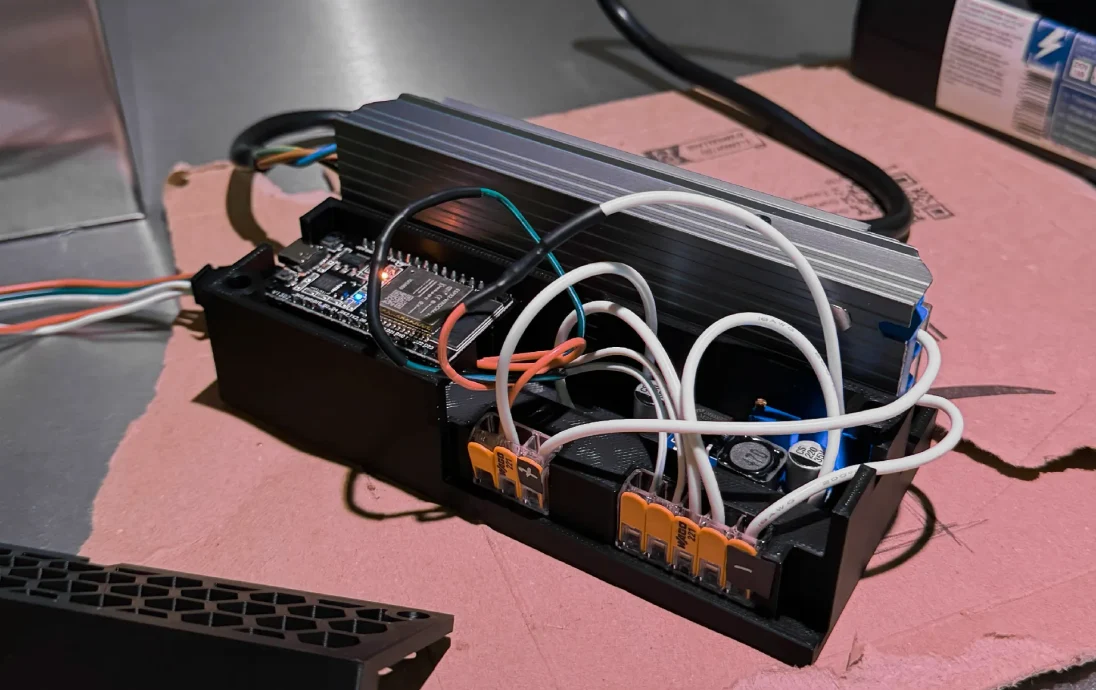

Пространства компонентов:

ЭСП32
Понижающий преобразователь постоянного тока
3-проводной WAGO 4 мм² для +24 В
5-контактный WAGO 4 мм² для заземления
Блок питания светодиодного драйвера Brimeti мощностью 100 Вт

Для крышки требуются 2 термофиксированные вставные гайки M3 и 2 винта с потайной головкой. Компоненты просто прикреплены к некоторым контактам, потому что я не хотел возиться со вставками для них. Горячий клей работает нормально.

Я пока распечатал свой на принтере, если станет тепло, возможно, заменю его. Но в основном это не так.
