Резонансная многополуволновая антенная катушка - для анте...

Из документации K6ARK по его комплекту, использующему тороид 1934-1079-ND:

Ссылка на документацию Адама -

https://docs.google.com/document/d/1G5euBoeTSbF6Jqc6FvO8YTpzVx5Zk1sMcjSNHi5y2LQ/edit#heading=h.d3v93bcqcmw2

«Резонансная многополуволновая антенна. Добавление небольшой нагрузочной катушки может помочь привести в резонанс 20, 15 и 10 м на 40-метровом проводе. Начните с прикрепления катушки антенного провода к согласующему блоку. Используйте кусок трубки диаметром 0,7 дюйма длиной ¾ дюйма, чтобы намотать около 10-12 витков провода на расстоянии 6 футов от точки питания антенны. Не допуска��те его разматывания с помощью ленты или прорезей в Разверните достаточно провода для достижения резонанса на 40 м, затем проверьте на 20 м и 15 м. Отрегулируйте катушку, чтобы привести эти полосы в резонанс. Как только правильное положение и витки найдены, закрепите катушку термоусадкой, отрежьте провод по длине и обрежьте его до резонанса.

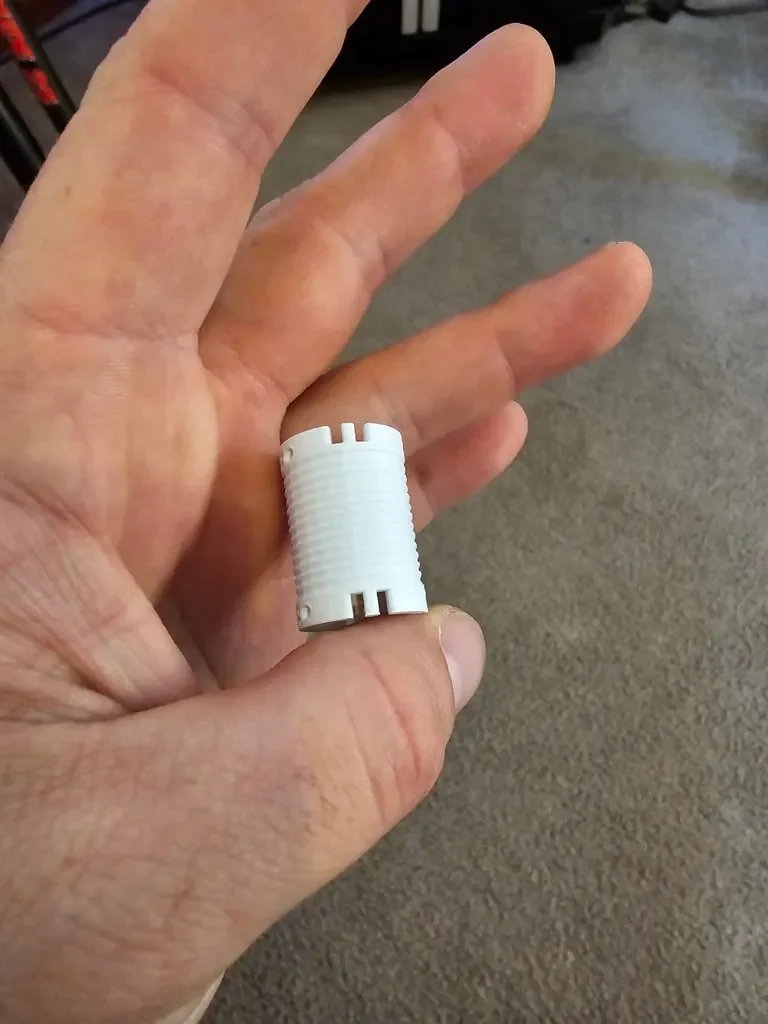

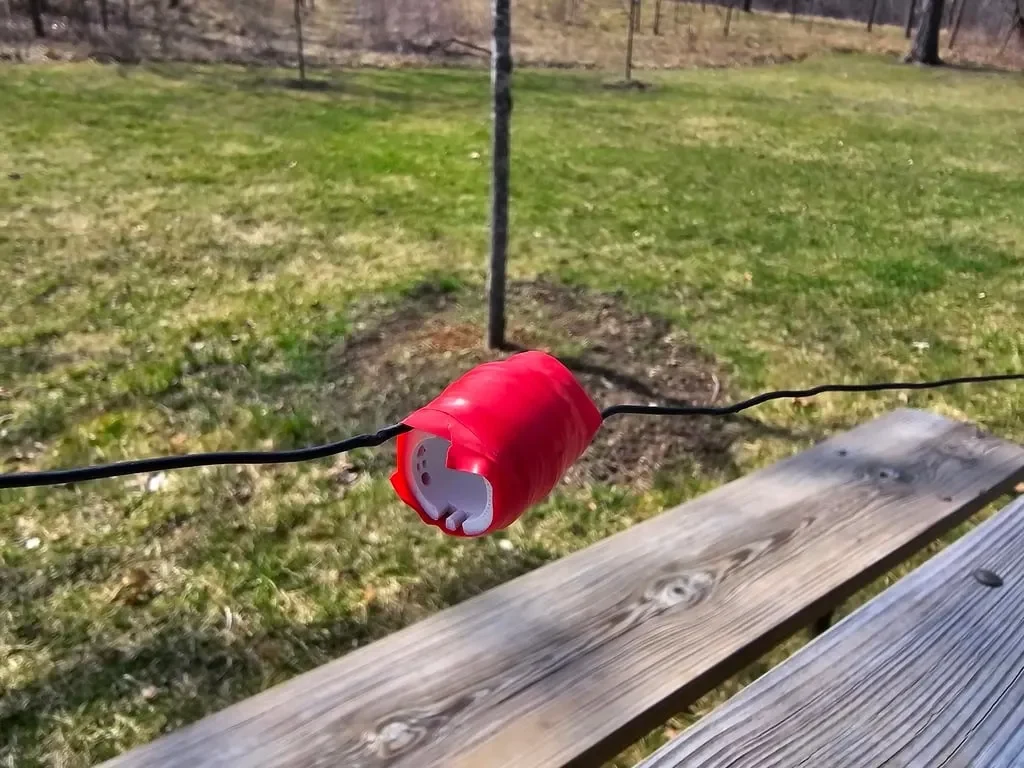

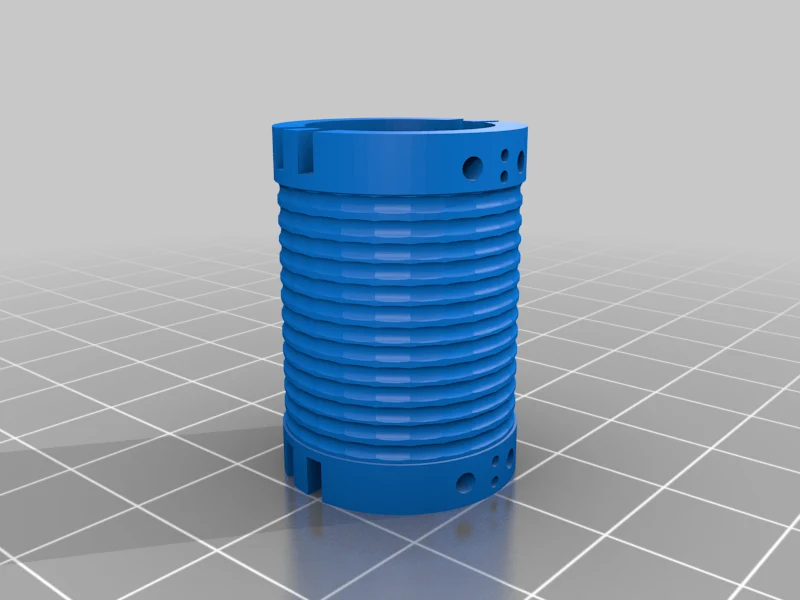

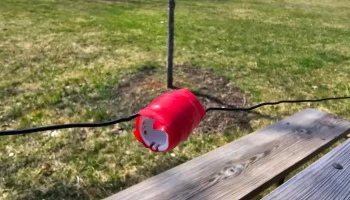

Итак, я сделал эту маленькую катушку. Мне нужно немного поработать, но это работает и приблизило 20, 15 и 10 к резонансу. Видео скоро появится.
